对变压器各种储油柜的分析X关建平(巴彦淖尔电业局,内蒙古临河　015000) 摘　要:随着电力行业的快速发展,变压器储油柜不断更新,分析各种储油柜在运行中状况。

针对不同储油柜优缺点的分析,对维护不同变压器储油柜提供参考。

关键词:变压器;各种储油柜;分析 中图分类号: 文献标识码:A 文章编号:1006—7981(2012)13—0080—02 变压器储油柜分为开启式、隔膜式、胶囊式、纵向伸缩波纹膨胀器式和横向伸缩波纹膨胀器式储油柜。

开启式储油柜在110kV及以上电压等级的变压器上基本淘汰。

变压器隔膜式储油柜采用专用耐变压器油的橡胶涂覆织物制作,使用时装配在大型变压器油枕内,隔绝变压器油和空气的接触,阻止油的热氧化、劣化,保护变压器不受有害成份的侵蚀,提高变压器的使用寿命,减少变压器的检修次数。

胶囊式储油柜是在普通的储油柜内部装一个耐油的尼龙胶囊袋,将变压器本体内的变压器油与空气隔离开,有效地减慢变压器油的老化,从而起到保护油质的作用。

其工作方式是胶囊袋内部气体通过呼吸管及吸湿器与大气相通,胶囊袋的底面紧贴在储油柜的油面上,使胶囊袋与油面之间没有空气,当油面变化时,胶囊袋也会随之膨胀和压缩。

为了使变压器油与空气完全隔绝,这种储油柜的油位指示系统亦采用特殊结构,即在柜底部附有一个压油袋(小胶囊袋),压油袋装有与变压器本体牌号相同的变压器油,并且与储油柜油相隔离,仅供油表油位指示使用。

在油表(玻璃管)下端有一根连管,它连接着压油袋和油表,变压器运行时油表呼吸塞处于开启状态,当储油柜的油位变化时,小胶囊袋受到的压力也发生变化,使油位指示发生相应变化。

正常情况下,储油柜油面与油表油面均受到一个大气压力,因此变压器本体油面和油表的油面高度相等,但是由于某些原因,在实际应用中,有时会出现油表的油位高度与本体油面高度不一致的现象,这种现象称之为假油位,假油位的存在将影响变压的安全经济运行。

造成假油位的原因很多,最常见的原因就是在胶囊袋外部与变压器油之间有空气,当油温升高时,胶囊袋外部与变压器油之间的空气受热膨胀,压力升高,胶囊袋被压缩,待胶囊袋被压缩到极限之后,堵住了呼吸管与储油柜的接口,这时,在有限空间内,随着温度的升高,储油柜上部的空气压力将超过一个大气压(此时油表上部还是一个大气压),从而使油表的油位突然上升,严重时油会从油标呼吸气塞冒出,但此时变压器本体的实际油位还是正常状况。

大型电力变压器的组成结构详细介绍一般变压器结构1、变压器铁心：1）变压器铁心材料铁心是变压器磁路的主体，变压器铁心分为铁心柱和铁轭，铁心柱上套装绕组，铁轭的作用是使磁路闭合。

为减少铁心内的磁滞损耗和涡流损耗，提高铁心导磁能力，铁心采用含硅量约为5%，厚度为0.35mm或0.5mm，两面涂绝缘漆或氧化处理的硅钢片叠装而成。

2）变压器铁心结构变压器铁心分为心式结构和壳式结构。

（1）心式变压器：心式变压器的原、副绕组套装在铁心的两个铁心柱上，如下图所示。

结构简单，电力变压器均采用心式结构。

（2）壳式变压器：壳式变压器的铁心包围绕组的上下和侧面，如下图所示。

制造复杂，小型干式变压器多采用。

2、变压器绕组（线圈）：绕组是变压器的电路部分，用绝缘铜线或铝线绕制而成。

绕组的作用是电流的载体，产生磁通和感应电动势。

高压绕组：工作电压高的绕组；低压绕组：工作电压低的绕组。

绕组有同心式和交叠式。

同心式绕组：高低压绕组在同一芯柱上同芯排列，低压绕组在里，高压绕组在外，便于与铁芯绝缘，结构较简单。

（常采用）见下图。

交叠式绕组：高低压绕组分成若干部分形似饼状的线圈，沿芯柱高度交错套装在芯柱上。

同心式绕组1-高压绕组2-低压绕组3、变压器附件电力变压器的附件有油箱、油枕、分接开关、安全气道、绝缘套管等。

电力变压器的附件作用是保证变压器的安全和可靠运行。

（1）电力变压器油箱：1-油箱；2-储油柜；3-气体继电器；4-安全气道即油浸式变压器的外壳，用于散热，保护器身（变压器的器身放在油箱内），箱中有用来绝缘的变压器油。

（2）电力变压器储油柜（油枕）：装在油箱上，使油箱内部与外界隔绝。

（3）电力变压器安全气道（防爆管）：装在油箱顶盖上，保护设备，防止出现故障时损坏油箱。

当变压器发生故障而产生大量气体时，油箱内的压强增大，气体和油将冲破防爆膜向外喷出，避免油箱爆裂。

（4）电力变压器气体继电器（瓦斯继电器）：装在变压器的油箱和储油柜间的管道中，主要保护装置。

油浸变压器金属波纹膨胀式储油柜喷油分析引言在油浸变压器中，储油柜起着储存变压器绝缘油的重要作用。

金属波纹膨胀式储油柜是一种常见的储油柜结构，其设计可以减少油与空气之间的接触，从而延长绝缘油的使用寿命。

然而，当金属波纹膨胀式储油柜发生喷油现象时，会对变压器的正常运行造成严重影响。

因此，对喷油原因进行分析和解决是非常重要的。

喷油现象及其影响金属波纹膨胀式储油柜在正常工作过程中，可能会发生喷油现象。

当发生喷油时，储油柜的绝缘油会以高速喷出的形式漏出，造成以下不良影响：1.损耗绝缘油：喷油会导致绝缘油的损耗，使绝缘油的用量增加，增加了维护和更换绝缘油的成本。

2.污染环境：喷油会导致绝缘油喷洒到周围环境，对周围的设备和环境造成污染。

3.破坏设备：喷油会导致绝缘油进一步流入机器内部，对变压器设备造成损坏甚至故障。

因此，深入分析金属波纹膨胀式储油柜喷油的原因，有助于解决喷油问题，提高变压器的安全可靠性。

喷油原因分析1. 设计不当金属波纹膨胀式储油柜的设计不当可能是喷油的主要原因之一。

设计不当可能表现为以下几个方面：•储油柜容积过小：容积过小会导致绝缘油在储油柜内无法正常流动和变形，从而增加喷油的可能性。

•储油柜结构缺陷：储油柜的结构缺陷，如焊缝不牢固、连接件松动等，都可能导致喷油现象的发生。

•储油柜通风不畅：储油柜的通风不良会导致内部油气过热，增加喷油的风险。

针对以上设计不当的问题，应该在设计阶段充分考虑，合理设计金属波纹膨胀式储油柜的尺寸和结构，并确保其通风良好。

2. 油位过高油位过高是金属波纹膨胀式储油柜喷油的另一个常见原因。

当油位过高时，可能发生以下情况：•油位超过了储油柜的设计容量，超出了其正常工作范围，导致高压喷油。

•过高的油位可能导致储油柜内部出现过度压力，进而引发喷油。

为了解决油位过高的问题，应该在工作中及时监测和调整绝缘油的油位，确保其在正常范围内。

3. 油泡积聚油泡积聚也是金属波纹膨胀式储油柜喷油的一个可能原因。

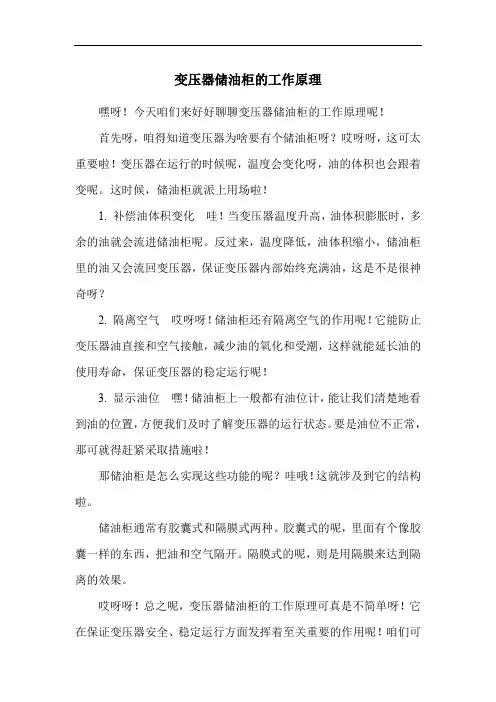

变压器储油柜的工作原理
嘿呀！今天咱们来好好聊聊变压器储油柜的工作原理呢！
首先呀，咱得知道变压器为啥要有个储油柜呀？哎呀呀，这可太重要啦！变压器在运行的时候呢，温度会变化呀，油的体积也会跟着变呢。

这时候，储油柜就派上用场啦！
1. 补偿油体积变化哇！当变压器温度升高，油体积膨胀时，多余的油就会流进储油柜呢。

反过来，温度降低，油体积缩小，储油柜里的油又会流回变压器，保证变压器内部始终充满油，这是不是很神奇呀？
2. 隔离空气哎呀呀！储油柜还有隔离空气的作用呢！它能防止变压器油直接和空气接触，减少油的氧化和受潮，这样就能延长油的使用寿命，保证变压器的稳定运行呢！
3. 显示油位嘿！储油柜上一般都有油位计，能让我们清楚地看到油的位置，方便我们及时了解变压器的运行状态。

要是油位不正常，那可就得赶紧采取措施啦！
那储油柜是怎么实现这些功能的呢？哇哦！这就涉及到它的结构啦。

储油柜通常有胶囊式和隔膜式两种。

胶囊式的呢，里面有个像胶囊一样的东西，把油和空气隔开。

隔膜式的呢，则是用隔膜来达到隔离的效果。

哎呀呀！总之呢，变压器储油柜的工作原理可真是不简单呀！它在保证变压器安全、稳定运行方面发挥着至关重要的作用呢！咱们可
不能小瞧了它哟！。

外油式储油柜一、产品介绍新型外油式变压器储油柜(WY型)是我公司针对电力行业新开发的一种全密封储油柜，采用柔性不锈钢波纹补偿原理，不但能对变压器因温差引起油体积变化进行补偿，而且能确保变压器油与空气绝对隔离，从而确保变压器安全运行。

WY型新一代外油式变压器储油柜膨胀单元采用先进超柔性（δ=0.5）不锈钢波纹弹性材料，并通过钟表式油位计直观、正确、可靠反映储油柜的实际油位。

储油柜有高低油位报警装置真实反映储油柜的油位安全状况，起到油位安全双保险作用。

优化的设计方案及先进的制造工艺，保证了产品的安全、实用、可靠，不断满足客户要求。

二、产品结构及工作原理2.1 产品结构：2.2 工作原理：WY型外油式储油柜采用钟表式油位显示器及高低油位报警装置，对不同温度下油位进行全程监控，确保变压器油位安全可靠。

WY型新型外油式储油柜，从产品结构图可以看出波纹膨胀单元内腔是与大气相通，其左端为自由伸缩的活动区，右端通过焊接与端板固定将油腔密封，变压器油在波纹膨胀单元外部与柜体之间通过下部连接口与变压器邮箱相通，波纹膨胀单元内部是空气，通过呼吸口与外界大气相通。

当变压器油温上升时，变压器油体积相应膨胀，油通过进油管道蝶阀进入柜体波纹膨胀单元通过自身的柔性不锈钢波纹的收缩使膨胀的油体积得到释放，波纹膨胀单元收缩时，通过传导工具将收缩的距离在钟表式油位计上显示出来。

波纹膨胀单元设有机械限位及限位开关，当波纹膨胀单元触动限位开关时，就会接通最高油位报警信号，发出限位报警。

注：以下是紧接第2页-2.2 工作原理的文字当变压器油位下降时，变压器油体积随之收缩，促使波纹膨胀单元自动伸展，波纹膨胀单元自动伸展时，通过传导工具将伸展的距离在钟表油位计上显示出来，当油位低于最低油位报警时，会产生自动报警，报警信号从接线盒上输出。

由于整个储油柜是密封状态，所以无论油体积膨胀或收缩，油始终与外界保持空气隔绝，具有良好的柔性弹性波纹膨胀单元及时实现对体积补偿，避免了变压器产生过大的负压，保护了变压器自身的各易渗漏点。

对变压器不同类型储油柜的分析摘要：储油柜可以补偿变压器油体积的膨胀和收缩。

介绍了不同类型储油柜的优缺点，得出选用合适类型的储油柜很重要。

关键字：变压器、储油柜、吸湿器引言变压器油温随负荷和环境温度的变化而变化，变压器油温变化的范围一般为100K以上，绝缘油的膨胀系数为0.00073/K，温度升高时油体积增大，温度下降时油体积减小。

为解决变压器油膨胀问题和及时给变压器补油，特为变压器加装储油柜（除容量较小的变压器外），其对变压器的正常运行起着重要的保护作用。

随着技术的不断进步，储油柜的形式不断变化，技术含量不断提高，出现了不同形式、不同原理的储油柜。

下面对几种储油柜的运行、原理、存在的问题作一分析比较。

1. 开启式储油柜开启式储油柜一般由铁板制成筒状，变压器油与外界大气相通，由于不隔离外界空气，长期运行时绝缘油易受潮、易氧化、易老化变质、含气量易增大，导致绝缘油绝缘性能降低。

这样，对变压器的安全、可靠运行造成很大的威胁。

因此，开启式储油柜结构在高电压大容易变压器中不易使用，开启式储油柜在增加硅胶吸湿器后可以在低电压小容量变压器中使用。

2. 胶囊式储油柜胶囊式储油柜是在储油柜内装一个密闭的、能承受较高压力的胶囊。

这种储油柜通过胶囊将绝缘油和空气隔开。

通过胶囊的变化来进行绝缘油体积的补偿。

老胶囊式储油柜在运行中容易出现以下几种问题：（1）老式胶囊由于材料的原因，易出现老化和龟裂的现象，每5-8年需要更换一次，增加维修次数和维修费用。

（2）由于胶囊具有一定的透气率，变压器投运后空气中的湿气进入变压器油中造成绝缘油中含水量增高，绝缘性能降低。

胶囊内部通过硅胶吸湿器与大气相通可以减少水分进入绝缘油中。

长时间运行后吸湿器中硅胶吸收水分后变色需要及时更换，因此需要经常维护，增加成本。

如果吸湿器中硅胶不及时更换，就实现不了减少水分进入绝缘油的作用。

（3）胶囊式储油柜抽真空时，必须采用适当的方法，如果操作不当，胶囊极易损坏，造成不必要的损失。

解析变压器储油柜及主要附件设计摘要：用户需求多样化引起油浸式电力变压器的设计结构变化较多，储油柜作为其主要组成部件，按订制需求正确调整设计以满足设备性能要求是极其重要的。

通过对国内外关于变压器设计结构的研究及资料调查，根据实际工作积累的设计经验，本文作者较为详细地解析了油浸式变压器储油柜的作用、主要部件及设计原理。

关键词：油浸式变压器；储油柜；原理1 变压器储油柜的作用高电压变压器通常采用油浸式变压器类型，变压器主体内部充满绝缘油，器身以及内部带电部件、引线等完全浸入油中，从而更容易达到带电部件消除放电所需的绝缘距离要求。

相对于空气作为绝缘介质所需要的更大绝缘距离，通过采用适当的绝缘隔离结构设计，高电压部件在油中的绝缘距离可降低到空气绝缘距离的约1/10至1/5，极大地缩小高电压中大型变压器的外形尺寸，达到降低变压器及变电站造价成本的效果。

其次，绝缘液体油具有很好的冷却效果，可更好地降低变压器内部的大电流导体温度，从而增加带电体周边绝缘纸板等材料的老化周期，因此，油浸式变压器往往有30年以上的使用寿命。

储油柜是油浸式变压器的重要组成部件，主要作用是避免变压器内部绝缘油热胀冷缩导致内部压力过大或主体缺油。

储油柜是通过一截较短的导流油管与变压器主体连接，其内部只填充部分绝缘油。

工作原理是：当变压器运行时，线圈和铁心发热，就会使绝缘油的温度增高，从而油体积增大,绝缘油就开始通过导流管流向储油柜，从而保持变压器内部处于稳定均衡的压力状态，避免因油体积增加带来的压力过大导致内部部件变形损坏；同时，储油柜也需保持有足够的绝缘油，当变压器负载降低，引起内部温度降低，油体积变小时，储油柜中的油就会通过导流管流向变压器主体，从而避免因油体积减小导致器身和带电体没有浸入油中发生发电，使高电压电位持续处于安全的绝缘状态。

储油柜的另一个重要作用是把变压器绝缘油与外部空气及空气水分隔离开，避免绝缘性能降低以及延缓绝缘油及绝缘件的老化。
