油浸式变压器储油柜的分类及原理

对变压器各种储油柜的分析X关建平(巴彦淖尔电业局,内蒙古临河　015000) 摘　要:随着电力行业的快速发展,变压器储油柜不断更新,分析各种储油柜在运行中状况。

针对不同储油柜优缺点的分析,对维护不同变压器储油柜提供参考。

关键词:变压器;各种储油柜;分析 中图分类号: 文献标识码:A 文章编号:1006—7981(2012)13—0080—02 变压器储油柜分为开启式、隔膜式、胶囊式、纵向伸缩波纹膨胀器式和横向伸缩波纹膨胀器式储油柜。

开启式储油柜在110kV及以上电压等级的变压器上基本淘汰。

变压器隔膜式储油柜采用专用耐变压器油的橡胶涂覆织物制作,使用时装配在大型变压器油枕内,隔绝变压器油和空气的接触,阻止油的热氧化、劣化,保护变压器不受有害成份的侵蚀,提高变压器的使用寿命,减少变压器的检修次数。

胶囊式储油柜是在普通的储油柜内部装一个耐油的尼龙胶囊袋,将变压器本体内的变压器油与空气隔离开,有效地减慢变压器油的老化,从而起到保护油质的作用。

其工作方式是胶囊袋内部气体通过呼吸管及吸湿器与大气相通,胶囊袋的底面紧贴在储油柜的油面上,使胶囊袋与油面之间没有空气,当油面变化时,胶囊袋也会随之膨胀和压缩。

为了使变压器油与空气完全隔绝,这种储油柜的油位指示系统亦采用特殊结构,即在柜底部附有一个压油袋(小胶囊袋),压油袋装有与变压器本体牌号相同的变压器油,并且与储油柜油相隔离,仅供油表油位指示使用。

在油表(玻璃管)下端有一根连管,它连接着压油袋和油表,变压器运行时油表呼吸塞处于开启状态,当储油柜的油位变化时,小胶囊袋受到的压力也发生变化,使油位指示发生相应变化。

正常情况下,储油柜油面与油表油面均受到一个大气压力,因此变压器本体油面和油表的油面高度相等,但是由于某些原因,在实际应用中,有时会出现油表的油位高度与本体油面高度不一致的现象,这种现象称之为假油位,假油位的存在将影响变压的安全经济运行。

造成假油位的原因很多,最常见的原因就是在胶囊袋外部与变压器油之间有空气,当油温升高时,胶囊袋外部与变压器油之间的空气受热膨胀,压力升高,胶囊袋被压缩,待胶囊袋被压缩到极限之后,堵住了呼吸管与储油柜的接口,这时,在有限空间内,随着温度的升高,储油柜上部的空气压力将超过一个大气压(此时油表上部还是一个大气压),从而使油表的油位突然上升,严重时油会从油标呼吸气塞冒出,但此时变压器本体的实际油位还是正常状况。

电气百科：油浸式电力变压器结构及功能油浸式变压器是一种重要的电力设备，也是一种重要的用电器，油浸式变压器的各个部件的作用也是比较大的，对于油浸式变压器的各个部件要掌握住基本的功能，这样的话油浸式变压器的运行需要注意，才会更加安全的。

油浸式变压器部件的作用是比较多的，今天我们和油浸式变压器厂家的小编就和大家进行共同去看一下油浸式变压器各个部件的作用以及主要的构造吧：油浸式变压器下面分析各部件的作用：(1) 铁芯：油浸式变压器的铁芯是磁力线的通路，起集中和加强磁通的作用，同时用以支持绕组。

(2) 绕组：油浸式变压器的绕组是电流的通路，靠绕组通入电流，并借电磁感应作用产生感应电动势。

(3) 油箱：油箱是油浸式油浸式变压器的外壳，油浸式变压器主体放在油箱中，箱内充满油浸式变压器油。

(4) 油枕：油枕也叫辅助油箱，它是由钢板做成的圆桶形容器，水平安装在油浸式变压器油箱盖上，用弯曲联管与油箱连接，油枕的一端装有油位指示计，油枕的容积一般为油浸式变压器油箱所装油体积的8%～10%。

其作用是油浸式变压器内部充满油，而由于油枕内油位在一定限度，当油在不同温度下膨胀和收缩时有回旋余地，并且油枕内空余的位置小，使油和空气接触的少，减少了油受潮和氧化的可能性，另外，储油柜内的油比油箱上部的油温低很多，几乎不和油箱内的油对流。

在油枕和油箱的连接管上装有瓦斯继电器，来反映油浸式变压器的内部故障。

(5) 呼吸器：呼吸器内装有干燥剂即硅胶，用来吸收空气中的水分。

(6) 防爆管：防爆管安装在油浸式变压器的油箱盖上。

防爆管的顶端装有一个玻璃片，当油浸式变压器内部发生故障，产生高压，油里面的气体便冲破玻璃片排到油箱外，释放压力，从而保护油浸式变压器油箱不被破坏。

(7) 温度计：温度计安装在油箱盖上的侧温筒内，用来测量油箱内的上层油温。

(8) 套管：套管是将油浸式变压器高、低压绕组的引线引到油箱外部的绝缘装置。

它既是引线对地(外壳)的绝缘，又担负着固定引线的作用。

浅谈油浸式变压器储油柜的分类及对比在大型油浸式变压器中，储油柜是作为变压器调节油位的重要器件，根据现场实际的使用情况，对不同类型的储油柜进行简要的分析，对比。

标签：油浸式变压器；调节油位；储油柜1 概述变压器是电力系统中利用电磁感应原理来进行传递功率和改变电压等级的重要器件，按照冷却方式可分为干式变压器和油浸式变压器。

而储油柜是大型油浸式变压器最重要部件之一，绝缘油在工作过程中油温会发生变化，进而造成体积膨胀或者收缩，储油柜主要用以补偿这种膨胀或收缩，并尽可能使绝缘油与空气和水份隔离，防止绝缘油吸湿或者被氧化。

储油柜的工作状况会直接影响变压器的内部故障发生几率。

因此，对储油柜的分类和对比进行研究是很有必要的。

常用的储油柜按照原理大致可分为以下四种：敞开式储油柜、胶囊式储油柜、隔膜式储油柜、金属波纹式储油柜。

2 敞开式储油柜敞开式储油柜是由铁板卷成的单一筒体，绝缘油通过结构简单的吸湿器与外界大气直接相通，由于吸湿器作用有限，而且筒体密封性没有足够的保证，运行时绝缘油容易受潮和氧化，目前35kV及以上变压器已不允许采用敞开式储油柜。

3 胶囊式储油柜为了解决和改善敞开式储油柜的绝缘油与大气的隔离问题发展出橡胶囊式储油柜。

胶囊式储油柜是在敞开式储油柜的基础上，内部加装了用于隔离空气的橡胶囊，与外壳体形成密封结构，橡胶囊通过伸缩实现对绝缘油体积的补偿，胶囊内腔通过呼吸器与大气相通。

胶囊式储油柜通过一个机械传动的油位表来显示油位，运行人员在日常巡视时可以观测到油位表指示的油位，对照油温油位曲线从而判断油位是否正常，油位表的微动开关也会接入信号回路，本体油位异常时，后台光字牌发报警信号。

根据长时间运行观察，使用胶囊式储油柜存在以下几个问题：（1）由于橡胶材料容易老化，使用寿命短，需要定期进行更换。

更换时要对变压器注油和放油，需要一定的工作量。

（2）胶囊本身机械强度不高，在变压器的安裝、运行和检修的过程中，很容易破裂漏油，且不易被发现。

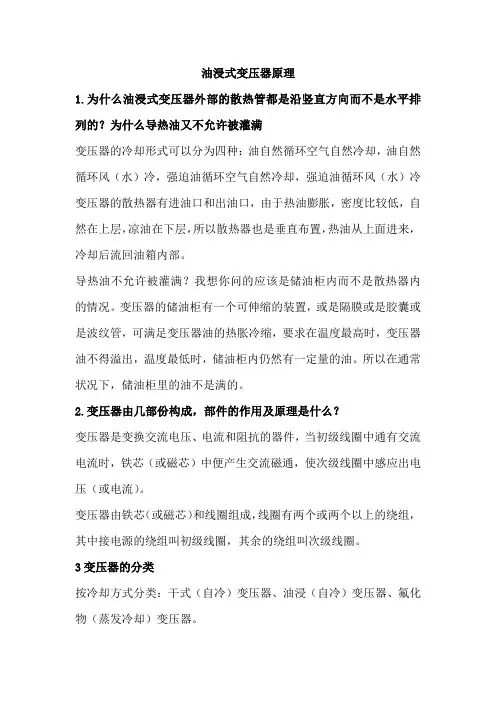

油浸式变压器原理1.为什么油浸式变压器外部的散热管都是沿竖直方向而不是水平排列的？为什么导热油又不允许被灌满变压器的冷却形式可以分为四种：油自然循环空气自然冷却，油自然循环风（水）冷，强迫油循环空气自然冷却，强迫油循环风（水）冷变压器的散热器有进油口和出油口，由于热油膨胀，密度比较低，自然在上层，凉油在下层，所以散热器也是垂直布置，热油从上面进来，冷却后流回油箱内部。

导热油不允许被灌满？我想你问的应该是储油柜内而不是散热器内的情况。

变压器的储油柜有一个可伸缩的装置，或是隔膜或是胶囊或是波纹管，可满足变压器油的热胀冷缩，要求在温度最高时，变压器油不得溢出，温度最低时，储油柜内仍然有一定量的油。

所以在通常状况下，储油柜里的油不是满的。

2.变压器由几部份构成，部件的作用及原理是什么？变压器是变换交流电压、电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。

变压器由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。

3变压器的分类按冷却方式分类：干式（自冷）变压器、油浸（自冷）变压器、氟化物（蒸发冷却）变压器。

按防潮方式分类：开放式变压器、灌封式变压器、密封式变压器。

按铁芯或线圈结构分类：芯式变压器（插片铁芯、C型铁芯、铁氧体铁芯）、壳式变压器（插片铁芯、C型铁芯、铁氧体铁芯）、环型变压器、金属箔变压器。

按电源相数分类：单相变压器、三相变压器、多相变压器。

按用途分类：电源变压器、调压变压器、音频变压器、中频变压器、高频变压器、脉冲变压器。

4.电源变压器的特性参数1)工作频率变压器铁芯损耗与频率关系很大，故应根据使用频率来设计和使用，这种频率称工作频率。

2)额定功率在规定的频率和电压下，变压器能长期工作，而不超过规定温升的输出功率。

3)额定电压指在变压器的线圈上所允许施加的电压，工作时不得大于规定值。

油浸式电力变压器一、油浸式电力变压器的结构器身：铁心、绕组、绝缘结构、引线、分接开关油箱：油箱本体、箱盖、箱壁、箱底、绝缘油、附件、放油阀门、油样活门、接地螺栓、铭牌冷却装置：散热器和冷却器保护装置：储油柜油枕、油位表、防爆管安全气道、吸湿器( 呼吸器) 、温度计、净油器、气体继电器瓦斯继电器出线装置：高压套管、低压套管1 、铁芯铁芯在电力变压器中是重要的组成部件之一。

它由高导磁的硅钢片叠积和钢夹夹紧而成铁心具有两个方面的功能。

在原理上：铁心是构成变压器的磁路。

它把一次电路的电能转化为磁能又把该磁能转化为二次电路的电能，因此，铁心是能量传递的媒介体。

在结构上：它是构成变压器的骨架。

在它的铁心柱上套上带有绝缘的线圈，并且牢固地对它们支撑和压紧。

铁心必须一点接地。

2、绕组绕组是变压器最基本的组成部分，绕组采用铜导线绕制，它与铁心合称电力变压器本体，是建立磁场和传输电能的电路部分。

电力变压器绕组由高压绕组、低压绕组，高压引线低压引线等构成。

3、调压装置变压器调压是在变压器的某一绕组上设置分接头，当变换分接头时就减少或增加了一部分线匝，使带有分接头的变压器绕组的匝数减少或增加，其他绕组的匝数没有改变，从而改变了变压器绕组的匝数比。

绕组的匝数比改变了，电压比也相应改变，输出电压就改变，这样就达到了调整电压的目的。

⑴有载分接开关：有载分接开关的额定电流必须和变压器额定电流相配合。

切换开关需要定期检查，检查时应易于拆卸而不损坏变压器油的密封。

开关仅应在运行 5～6年之后或动作了 5 万次之后才需要检查。

⑵无励磁分接开关：无励磁分接开关应能在停电情况下方便地进行分接位置切换。

无励磁分接开关应能在不吊芯（盖）的情况下方便地进行维护和检修，还应带有外部的操动机构用于手动操作。

4、油箱电压等级高的变压器油箱应装设压力释放装置，根据保护油箱和避免外部穿越性短路电流引起误动的原则，确定合理的动作压力。

油箱顶部应带有斜坡，以便泄水和将气体积聚通向气体继电器。

油浸式变压器原理
油浸式变压器是一种常见的电力设备，它主要由油箱、高低压绕组、铁芯和油
泵等部件组成。

它的工作原理是利用油的绝缘性能和冷却效果，将电能从高压侧传输到低压侧，保证电力系统的正常运行。

下面我们将详细介绍油浸式变压器的工作原理。

首先，油浸式变压器的油箱内充满绝缘油，绝缘油具有良好的绝缘性能，能够
有效地隔离高压绕组和低压绕组之间的电场，防止电击和火灾事故的发生。

同时，绝缘油还具有很高的介电强度和绝缘电阻，能够有效地抵抗电压的击穿和漏电，保证电力系统的安全运行。

其次，油浸式变压器的高压绕组和低压绕组分别绕制在铁芯上，铁芯是由硅钢
片叠压而成，具有较低的磁滞损耗和涡流损耗，能够有效地传输电能。

高压绕组和低压绕组之间通过铁芯的磁路相互感应，实现了电能的传输和变压。

在工作过程中，高压绕组产生的磁场引起铁芯和低压绕组中感应出相应的电动势，从而实现了电能的传递和变压。

此外，油浸式变压器还通过油泵和冷却器来循环冷却绝缘油，保持油温在合适
的范围内。

在变压器工作时，高压绕组和铁芯会产生一定的热量，如果不能及时散热，会导致绝缘油温升过高，影响绝缘性能和导致设备损坏。

因此，油泵和冷却器的作用就是循环冷却绝缘油，保持油温在安全范围内，确保变压器的正常运行。

综上所述，油浸式变压器的工作原理是利用绝缘油的绝缘性能和冷却效果，通
过高压绕组和低压绕组之间的电磁感应，实现电能的传输和变压。

同时，通过油泵和冷却器循环冷却绝缘油，保持变压器的正常运行。

油浸式变压器在电力系统中起着至关重要的作用，是电能传输和分配的重要设备之一。

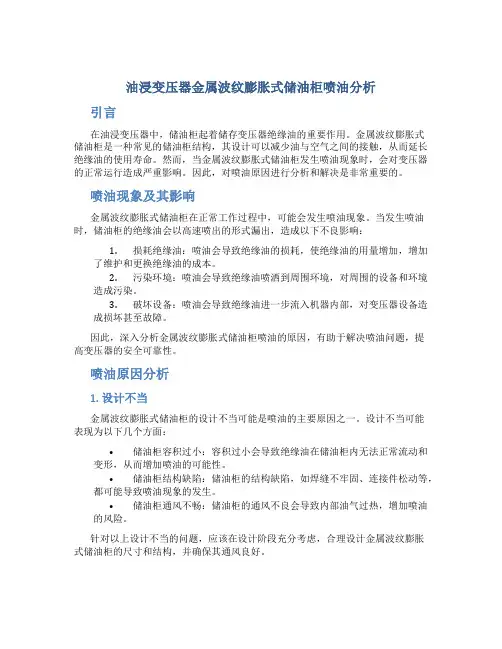

油浸变压器金属波纹膨胀式储油柜喷油分析引言在油浸变压器中，储油柜起着储存变压器绝缘油的重要作用。

金属波纹膨胀式储油柜是一种常见的储油柜结构，其设计可以减少油与空气之间的接触，从而延长绝缘油的使用寿命。

然而，当金属波纹膨胀式储油柜发生喷油现象时，会对变压器的正常运行造成严重影响。

因此，对喷油原因进行分析和解决是非常重要的。

喷油现象及其影响金属波纹膨胀式储油柜在正常工作过程中，可能会发生喷油现象。

当发生喷油时，储油柜的绝缘油会以高速喷出的形式漏出，造成以下不良影响：1.损耗绝缘油：喷油会导致绝缘油的损耗，使绝缘油的用量增加，增加了维护和更换绝缘油的成本。

2.污染环境：喷油会导致绝缘油喷洒到周围环境，对周围的设备和环境造成污染。

3.破坏设备：喷油会导致绝缘油进一步流入机器内部，对变压器设备造成损坏甚至故障。

因此，深入分析金属波纹膨胀式储油柜喷油的原因，有助于解决喷油问题，提高变压器的安全可靠性。

喷油原因分析1. 设计不当金属波纹膨胀式储油柜的设计不当可能是喷油的主要原因之一。

设计不当可能表现为以下几个方面：•储油柜容积过小：容积过小会导致绝缘油在储油柜内无法正常流动和变形，从而增加喷油的可能性。

•储油柜结构缺陷：储油柜的结构缺陷，如焊缝不牢固、连接件松动等，都可能导致喷油现象的发生。

•储油柜通风不畅：储油柜的通风不良会导致内部油气过热，增加喷油的风险。

针对以上设计不当的问题，应该在设计阶段充分考虑，合理设计金属波纹膨胀式储油柜的尺寸和结构，并确保其通风良好。

2. 油位过高油位过高是金属波纹膨胀式储油柜喷油的另一个常见原因。

当油位过高时，可能发生以下情况：•油位超过了储油柜的设计容量，超出了其正常工作范围，导致高压喷油。

•过高的油位可能导致储油柜内部出现过度压力，进而引发喷油。

为了解决油位过高的问题，应该在工作中及时监测和调整绝缘油的油位，确保其在正常范围内。

3. 油泡积聚油泡积聚也是金属波纹膨胀式储油柜喷油的一个可能原因。

变压器的结构变压器是一种静止的电气设备，它利用电磁感应原理，把一种电压等级的交流电能转换成另一种电压等级的交流电能。

变压器是电力系统中实现电能的经济传输、灵活分配和合理使用的重要设备，在国民经济和其他部门也获得了广泛应用。

一般常用变压器的分类可归纳如下：按相数分：(1)单相变压器：用于单相负荷和三相变压器组。

(2)三相变压器：用于三相系统的升、降电压。

按冷却方式分：(1)干式变压器：依靠空气对流进行冷却，一般用于局部照明、电子线路等小容量变压器。

(2)油浸式变压器：依靠油作冷却介质、如油浸自冷、油浸风冷、油浸水冷、强迫油循环等。

按用途分：(1)电力变压器：用于输配电系统的升、降电压。

(2)仪用变压器：如电压互感器、电流互感器、用于测量仪表和继电保护装置。

(3)试验变压器：能产生高压，对电气设备进行高压试验。

(4)特种变压器：如电炉变压器、整流变压器、调整变压器等。

按绕组形式分：(1)双绕组变压器：用于连接电力系统中的两个电压等级。

(2)三绕组变压器：一般用于电力系统区域变电站中，连接三个电压等级。

(3)自耦变电器：用于连接不同电压的电力系统。

也可做为普通的升压或降后变压器用。

按铁芯形式分：(1)芯式变压器：用于高压的电力变压器。

（2）非晶合金变压器：非晶合金铁芯变压器是用新型导磁材料，空载电流下降约80%，是目前节能效果较理想的配电变压器，特别适用于农村电网和发展中地区等负载率较低的地方。

(3)壳式变压器：用于大电流的特殊变压器，如电炉变压器、电焊变压器；或用于电子仪器及电视、收音机等的电源变压器。

在电力系统中，用到最多的是油浸式变压器，其最基本的结构式铁芯、绕组、绝缘材料、邮箱等组成，为了使变压器安全可靠地运行，还需要冷却装置、保护装置。

一、铁芯铁芯是组成变压器基本的组成部件之一，是变压器导磁的主磁路，又是器身的主骨架，它由铁柱、铁轭和夹紧装置组成。

常用的变压器铁芯一般都是用硅钢片制做的。

硅钢是一种合硅（硅也称矽）的钢，其含硅量在0．8～4．8%。

油浸式变压器配电变压器为工矿企业与民用建筑供配电系统中的重要设备之一，它将10（6）kV或35kV网络电压降至用户使用的230/400V 母线电压。

此类产品适用于交流50（60）Hz，三相最大额定容量2500kVA（单相最大额定容量833kVA，一般不推荐使用单相变压器），可在户内（外）使用，容量在315kVA 及以下时可安装在杆上，环境温度不高于40℃，不低于-25℃，最高日平均温度30℃，最高年平均温度20℃，相对湿度不超过90%（环境温度25℃），海拔高度不超过1000m。

若与上述使用条件不符时，应按GB6450-86的有关规定，作适当的定额调整。

目录1概述2分类2.1 相数区分2.2 绕组区分2.3 结构分类2.4 绝缘冷却分类2.5 油浸式型式3性能特点4选用要点4.1 负荷性质4.2 使用环境4.3 温度环境1概述油浸式变压器，又称油浸式试验变压器。

1000kVA 及以上油浸式变压器，须装设户外式信号温度计，并可接远方信号。

800kVA 及以上油浸式变压器应装气体继电器和压力保护装置，800kVA 以下油浸式变压器根据使用要求，与制造厂协商，也可装设气体继电器。

干式变压器应按制造厂规定，装设温度测量装置，一般为630kVA 及以上变压器装设。

2分类相数区分可以分为三相变压器和单相变压器。

在三相电力系统中,一般应用三相变压器，当容量过大且受运输条件限制时，在三相电力系统中也可以应用三台单相式变压器组成变压器组。

绕组区分可分为双绕组变压器和三绕组变压器。

通常的变压器都为双绕组变压器，即在铁芯上有两个绕组，一个为原绕组，一个为副绕组。

三绕组变压器为容量较大的变压器（在5600千伏安以上），用以连接三种不同的电压输电线。

在特殊的情况下，也有应用更多绕组的Satons变压器。

结构分类则可分为铁芯式变压器和铁壳式变压器。

如绕组包在铁芯外围则为铁芯式变压器；如铁芯包在绕组外围则为铁壳式变压器。

二者不过在结构上稍有不同，在原理上没有本质的区别。

主导产品基础知识篇第一章变压器基础知识介绍一、油浸式电力变压器基础知识（一）、什么是变压器变压器是根据电磁感应原理制造出来的能够输送电能、改变电压、但不改变频率的一种静止的电器。

（二）、变压器的分类根据使用对象分类：1、电力变压器：将一个电力系统的交流电压和电流值变位另一个电力系统的不同电压和电流值借以输送电能的变压器。

2、配电变压器：指容量较小、由较高电压降到最后一级配电电压，直接做配电用的电力变压器。

3、变流变压器：在直流输电系统中向变流器供电的电力变压器，也属于工业用变压器。

4、试验变压器：供各种电气设备和绝缘材料做电气绝缘性能试验用的变压器，也属于工业用变压器。

5、用于不同工业的专业变压器，如：电炉变压器、整流变压器、牵引变压器、启动变压器、矿用变压器、防爆变压器、船用变压器6、电力变压器根据使用要求不同或本身结构上的差异，又可分为：（1）油浸式变压器：铁心和绕组都浸入油中的变压器。

（2）液体浸渍式变压器：采用非矿物油、人工合成的绝缘液体作为冷却介质的变压器。

（3）气体绝缘变压器：采用人工合成的某种气体做为冷却和绝缘介质的变压器。

（4）干式变压器：用铁心和绕组都不浸入绝缘液体中的变压器。

7、按结构和使用要求分：（1）密封式变压器：变压器内部介质和外部大气相隔绝，避免互相交换，属一种非呼吸式变压器。

（2）双绕组变压器：只包括高、低压两绕组的变压器。

（3）多绕组变压器：每相上有两个以上绕组，分别连接到电压等级不同的线路上的变压器。

常见的为三绕组变压器，即有高、中、低三个绕组。

（4）有载调压变压器：装有有载调压分接开关，能在负载下进行调压的变压器。

（5）无励磁调压变压器：装有无励磁分接开关且只能在无励磁情况下进行调压的变压器。

（6）串联变压器：也叫增压变压器，是具有一个改变线路电压的串联绕组和一个励磁绕组的变压器。

（7）联络变压器：变电站或电厂用以联结两个电压不同的输电系统，并可按电力潮流的变化，每侧都可以做为一次或二次侧使用的变压器，包括自耦变压器和多绕组变压器。

胶囊储油柜使用说明书 0BB.469.167第页共页1 主要用途与适用范围本使用说明书阐述了此胶囊储油柜（以下简称储油柜）的结构及工作原理并详细叙述了其安装使用中的注意事项及其维护和修理。

本使用说明书适用于变压器用户对该储油柜的了解，并指导安装、使用和维修之用。

2 储油柜的结构及工作原理（参照附图）2.1储油柜的结构储油柜主要由以下几部分组成：主储油柜端盖、顶罩、主储油柜吸湿器接口、放气塞、开关储油柜吸湿器接口、开关储油柜端盖、开关储油柜油位计、开关储油柜注放油蝶阀、接开关的蝶阀、放油塞、主储油柜注放油蝶阀、排气蝶阀、接油箱的蝶阀、排污油蝶阀、小管式油表、油位计传感器、柜体、油位计毛细管、油位计显示器、螺钉、弯板、胶囊。

2.2 储油柜的工作原理2.2.1胶囊的作用储油柜是油浸式变压器油源补充、储蓄的容器，储油柜中变压器油质量的好坏直接影响变压器的使用寿命，变压器油的老化程度与其接触空气的时间有关，为了使储油柜中的变压器油不与空气接触，在储油柜内部设置了一个耐变压器油的胶囊，胶囊内腔的空气经过吸湿器与外界空气相通，用胶囊的膨胀和收缩来调节储油柜油面上的空间，从而防止了变压器油与空气的接触。

2.2.2 集气室的功能为了避免储油柜注油时和变压器运行中产生的气体进入储油柜，在储油柜的下部设置了一个集气室，当变压器油经此进入储油柜时，它能使夹杂在变压器油中的气体分离出来，被分离出来的气体积存在集气室的上部，气体量可以从集气室外部的小管式油表观察出来，当小管式油表的油面降到中下部时，应从排气管路排除气体。

另外，从集气室接出的注放油管路可以给储油柜补油或者放油，从集气室底部接出的排污油管路可以排掉储油柜中的污油。

2.2.3油位计的工作原理（参照AKM油位计说明书）该储油柜的主储油柜和开关储油柜均采用瑞典AKM公司的油位计显示油位。

主储油柜油位计分为三部分，传感器部分安装在储油柜的底部，显示器部分安装在变压器油箱上容易观察读数的位置，这两部分由毛细管连接并传递油位的变化。

变压器储油柜油量标准
一、储油柜油量标准
根据变压器类型和设计要求，储油柜的油量标准应符合以下规定：
1.油浸式变压器储油柜油量应不超过柜体容积的90%。

2.树脂浇注干式变压器储油柜油量应不超过柜体容积的80%。

二、变压器储油柜容量
储油柜的容量应按照变压器容量进行选择，一般可按照以下原则进行计算：
1.按照变压器容量计算出变压器油的体积（单位：L）。

2.根据当地气候条件和变压器运行工况，计算出变压器油的膨胀系数和收缩
系数。

3.根据计算出的变压器油体积、膨胀系数和收缩系数，确定储油柜的容量。

三、储油柜油位高度
储油柜油位高度应符合以下规定：
1.油浸式变压器储油柜油位高度应不高于柜体高度的90%。

2.树脂浇注干式变压器储油柜油位高度应不高于柜体高度的80%。

四、储油柜油量是否符合要求
检查储油柜的油量是否符合要求，如果油量过多或过少，应进行调整。

五、储油柜是否出现渗漏
检查储油柜是否出现渗漏，如发现渗漏应及时进行处理。

六、储油柜油位指示器是否正常
检查储油柜油位指示器是否正常，如有异常应及时进行维修或更换。

七、变压器储油柜安全阀是否正常
检查变压器储油柜安全阀是否正常，如发现异常应及时进行维修或更换。

八、变压器储油柜呼吸器是否正常
检查变压器储油柜呼吸器是否正常，如发现异常应及时进行维修或更换。
