变压器油枕及其种类

分裂式变压器
这种变压器有两个或两个以上低压线 圈，可单独或并联运行，如一个低压侧负 载或电源发生故障，其余低压线圈仍能运 行。发电厂自用变压器有时采用这种型式 的变压器。
ቤተ መጻሕፍቲ ባይዱ
柱上式变压器
只可安装在电线杆 上的小容量配电变压器， 一般多为单相变压器， 专供照明及家用电器， 在美国采用较普遍，加 上保护装置组成全自动 保护变压器，这种变压 器多数采用卷铁心结构， 油箱做成圆形街面。
SCZ9—1250/10
• 三相（干式）双线圈有载调压铜线9型变 压器，容量为1250kVA,高压电压等及 为10kV。
ZQSC—2500/33
• 牵引用三相干式树脂浇注（无励磁调压） 整流变压器，铜线、双绕组，容量 2500KVA，高压绕组电压等级33KV。
单相（三相）变压器
输电系统度采用三相制，但在容量很大的电 厂或变电站中有时受变压器运输条件的限制或 制造厂生产条件限制或考虑到一“相”为单元 设备用变压器更经济时，采用由单相变压器组 成的三相变压器组，或有特殊设计的三台单相 变压器组成“组合式”三相变压器。
1.3.3安容量大小分类
• <=500KVA的称小型变压器 • 630-5000KVA的称中型变压器 • 6300-63000KVA的称大型变压器 • 90000KVA以上的称特大型变压器
• 2、空载电流（I。）、空载损耗（Ｐ。铁损）；
• 3、铜损、负载损耗、杂散损耗； • 4、阻抗电压（阻抗百分数）。
• 5、联接组别（Y,yn0、D,yn11、YN,d11） • 6、负载率、变压器效率（η）。 • 7、功率因数、有功功率（Ｐ）、无功功率（Ｑ）、
视在功率（Ｓ）。
1.4 变压器的型号
有载调压变压器

6 联结组别
Dyn11 或 Yyn0 或其他
7 冷却方式
ANAF
8 阻抗电压
6.0 %
9 外壳材料防护等级 铝合金 或 不锈钢
10 温控仪
是或否
11 其他要求
按国家标准
（2）卷铁芯变压器：一种把硅钢片卷绕成的铁芯做的变压器，一比较节能的 变压器，在配电网上比较常用。
（3）非晶合金变压器：非晶合金铁芯变压器是用新型导磁材料，其空载损耗、 空载电流下降约80%，是目前节能效果较理想的配电变 压器，特别适用于农村电 网和发展中地区等负载率变化较大的地方。
(4)壳式变压器：用于大电流的特殊变压器，如电炉变压器、电焊变压器；或 用于电子仪器及电视、收音机等的电源变压器。
分都带自锁防松螺母，采用了不吊心结构，能承受运输的颠震。
c、线圈和铁心采用真空干燥，变压器油采用真空滤油和注油的工
艺，使变压器内部的潮气降至最低。
d、油箱采用波纹片，它具有呼吸功能来补偿因温度变化而引起油
的体积变化。
e、由于波纹片取代了储油柜，使变压器油与外界隔离，这样就有
效地防止了氧气、水份的进入而导致绝缘性能的下降。
变压器产品型号及字母表示什么含义？
SZ11—M—□∕□ —□
低压绕组电压等级（kV) 高压绕组电压等级（kV) 额定容量（kVA） 全密封 性能水平代号
调压方式（只标有载）
相数(三相)
SCB10—□∕□ —□
低压绕组电压等级（kV) 高压绕组电压等级（kV)
额定容量（kVA） 性能水平代号
低压箔绕 干式（固体成型）
f、根据以上五点性能，保证了油浸式变压器在正常运行内不需要换
油，大大降低了变压器的维护成本，同时延长了变压器的使用寿命。

油浸风冷
冷控系统是根据变压器运行时的温度或负 荷高低手动或自动控制投入或退出冷却设备， 从而使变压器的运行温度控制在安全范围。
强 迫 油 循 环 风 冷 式
变压器冷却方式代号含义
变压器的冷却方式是由冷却介质和循环方式决定的。油浸变压器分为油箱内 部冷却和油箱外部冷却，因此油浸变压器的冷却方式是由四个字母代号表示的。 第一个字母：与绕组接触的冷却介质。 O：矿物油或燃点大于300℃的绝缘液体； K：燃点大于300℃的绝缘液体；
变压器的主要部件 -- 呼吸器
7.呼吸器
呼吸器又叫吸湿器，由油封、容器、干燥剂
组成。容器内装有干燥剂（如硅胶）；当油枕内 的空气随着变压器油体积膨胀或缩小时，排出或
吸入的空气都经过呼吸器，呼吸器内的干燥剂吸
收空气中的水分，对空气起过滤作用，从而保障 了油枕内的空气干燥而清洁。呼吸器内的干燥剂 变色超过二分之一时应及时更换。 有载开关油枕的呼吸器干燥剂更需及时更换 ，原因是油枕属敞开式油枕，没有胶囊或者隔膜 ，呼吸器一旦失去吸潮功能，水分就会直接沿管 道进入开关内。波纹油枕没有呼吸器。
隔 膜 式 储 油 柜
变压器的主要部件 -- 储油柜（2）
敞开式油枕通常使用玻璃管式的油位计，玻璃管旁 边标着刻度，油柜上标着相对应的温度。现在一般
也采用磁力油位计。
波纹油枕采用膨胀器的位置指示作为油位指示。
敞开式储油柜
波纹膨胀器储油柜
变压器的主要部件 -- 储油柜（3）
储油柜油位变化示意图
变压器油温与油位指示对应位置图
为防止变压器油的老化，必须采取措施
，防止油受潮，减少与空气的接触。
25#油：25#指变压器油的凝固点是零
下25摄氏度。
变压器的主要部件 --油箱

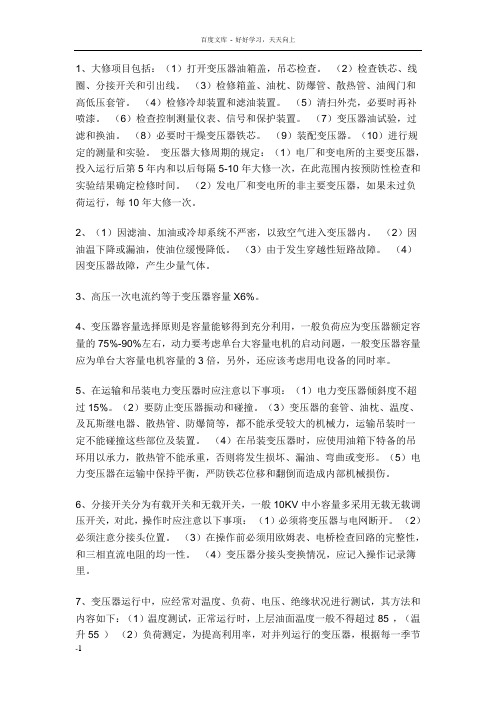

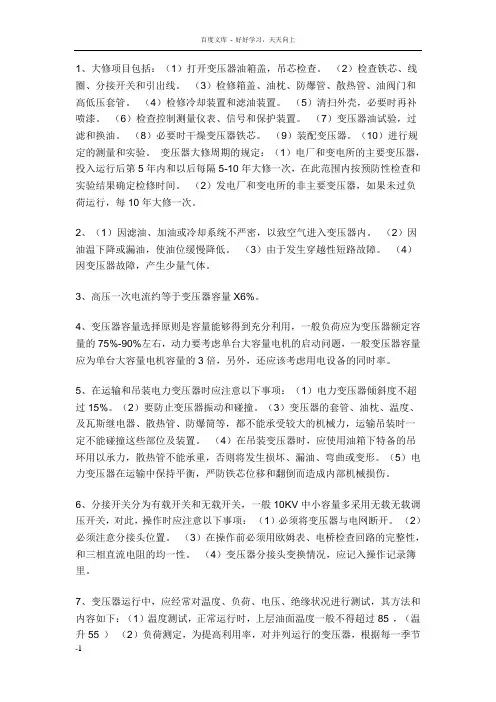

1、大修项目包括：（1）打开变压器油箱盖，吊芯检查。

（2）检查铁芯、线圈、分接开关和引出线。

（3）检修箱盖、油枕、防爆管、散热管、油阀门和高低压套管。

（4）检修冷却装置和滤油装置。

（5）清扫外壳，必要时再补喷漆。

（6）检查控制测量仪表、信号和保护装置。

（7）变压器油试验，过滤和换油。

（8）必要时干燥变压器铁芯。

（9）装配变压器。

（10）进行规定的测量和实验。

变压器大修周期的规定：（1）电厂和变电所的主要变压器，投入运行后第5年内和以后每隔5-10年大修一次，在此范围内按预防性检查和实验结果确定检修时间。

（2）发电厂和变电所的非主要变压器，如果未过负荷运行，每10年大修一次。

2、（1）因滤油、加油或冷却系统不严密，以致空气进入变压器内。

（2）因油温下降或漏油，使油位缓慢降低。

（3）由于发生穿越性短路故障。

（4）因变压器故障，产生少量气体。

3、高压一次电流约等于变压器容量X6%。

4、变压器容量选择原则是容量能够得到充分利用，一般负荷应为变压器额定容量的75%-90%左右，动力要考虑单台大容量电机的启动问题，一般变压器容量应为单台大容量电机容量的3倍，另外，还应该考虑用电设备的同时率。

5、在运输和吊装电力变压器时应注意以下事项：（1）电力变压器倾斜度不超过15%。

（2）要防止变压器振动和碰撞。

（3）变压器的套管、油枕、温度、及瓦斯继电器、散热管、防爆筒等，都不能承受较大的机械力，运输吊装时一定不能碰撞这些部位及装置。

（4）在吊装变压器时，应使用油箱下特备的吊环用以承力，散热管不能承重，否则将发生损坏、漏油、弯曲或变形。

（5）电力变压器在运输中保持平衡，严防铁芯位移和翻倒而造成内部机械损伤。

6、分接开关分为有载开关和无载开关，一般10KV中小容量多采用无载无载调压开关，对此，操作时应注意以下事项：（1）必须将变压器与电网断开。

（2）必须注意分接头位置。

（3）在操作前必须用欧姆表、电桥检查回路的完整性，和三相直流电阻的均一性。

13、变压器调压有哪几种？变压器分接头为何多在高压侧？ 变压器调压方式有有载调压和无载调压两种：有载调压是指变压器在运行中可 以调节其分接头位置，从而改变变压器变比，以实现调压目的。有载调压变压 器中又有线端调压和中性点调压二种方式，即变压器分接头在高压绕组线端侧 或在高压绕组中性点侧之区别。 分接头在中性点侧可降低变压器抽头的绝缘水平，有明显的优越性，但要求变 压器运行时其中性点必须直接接地。无载调压是指变压器在停电、检修情况下 进行调节变压器分接头位置，从而改变变压器变比，以实现调压目的。 变压器分接头一般都从高压侧抽头，其主要是考虑： (1)变压器高压绕组一般在外侧，抽头引出连接方便； (2)高压侧电流小些，引出线和分头开关的载流部分导体截面小些，接触不良 的影响好解决。原理上，抽头在哪一侧都可以，要进行经济技术比较，如 500kV大型降压变压器抽头是从220kV侧抽出的，而500kV侧是固定的。
14、什么是变压器的过励磁？变压器的过励磁是怎样产生的？ 当变压器在电压升高或频率下降时都将造成工作磁通密度增加，变压器的铁芯 饱和称为变压器过励磁。 电力系统因事故解列后，部分系统的甩负荷过电压、铁磁谐振过电压、变压器 分接头连接调整不当、长线路末端带空载变压器或其他误操作、发电机频率未 到额定值过早增加励磁电流、发电机自励磁等情况都可能产生较高的电压引起 变压器过励磁。
3、变压器在运行中有哪些损失?怎样减少损失? 变压器运行中的损失包括两部分： (1)是由铁芯引起的，当线圈通电后，由于磁力线是交变的，引起铁芯中涡流 和磁滞损耗，这种损耗统称铁损。 (2)是线圈自身的电阻引起的，当变压器初级线圈和次级线圈有电流通过时， 就要产生电能损失，这种损失叫铜损。铁损与铜损的和就是变压器损失，这些 损失与变压器容量、电压和设备利用率有关。 因此，在选用变压器时，应尽量使设备容量和实际使用量一致，以提高设备利 用率，注意不要使变压器轻载运行。

主变呼吸器硅胶更换与重瓦斯保护投退探析摘要：瓦斯保护是变压器的主保护之一，在变压器的保护中起着重要作用，关于重瓦斯保护的投退规程也做了一些说明，但是对于日常运维工作中常见的主变呼吸器硅胶更换作业，是否进行重瓦斯保护改投信号的操作，业界也是一直众说纷纭。

今天笔者将从呼吸器工作原理、瓦斯继电器的保护原理以及油枕的工作原理进行分析，探讨一下硅胶更换过程中的重瓦斯保护投退问题关键词：呼吸器瓦斯继电器重瓦斯保护波纹管式油枕0 引言主变呼吸器硅胶更换作业是变压器日常维护工作中常见作业，但是作业过程中是否将重瓦斯保护由跳闸改投信号，业界也是众说纷纭，未形成一致意见。

有人认为不需要，有人认为需要，也有人认为应该改投信号但是更换作业结束后，主变还需要经过24小时试运行才能将重瓦斯保护由信号改投跳闸。

今天笔者就从呼吸器工作原理、瓦斯继电器的工作原理以及油枕的工作原理进行分析，探讨一下硅胶更换过程中的重瓦斯保护投退问题。

1 主变油枕1.1 油枕的作用及种类主变的油枕也叫储油柜，安装在主油箱斜上方，通过油管和主油箱相通。

主要作用是给变压器油因受温度变化而热胀冷缩提供了一个膨胀室，同时还可以给变压器引线和套管内的出线提供绝缘油，增加绝缘强度。

油枕分为胶囊式、隔膜式和金属波纹管式。

胶囊式油枕由于易龟裂基本已被淘汰。

现在主变油枕大部分是隔膜式和金属波纹管式，而又以金属波纹管式油枕居多。

金属波纹管式油枕又分为内油式和外油式两种。

由于内油式波纹管的变压器油在金属波纹管内部，不与空气直接接触，因此内油式油枕没有呼吸器。

而外油式油枕的变压器油在波纹管外部，波纹管内腔室通过管道末端安装的呼吸器与大气进行气体交换，在油枕和主油箱相连接的管道上还装有瓦斯继电器，用于变压器的瓦斯保护（如图1所示）。

下面讲一下外油式油枕的结构及工作原理。

图1 外油式油枕结构1.2油枕的结构及工作原理外油式油枕采用柔性不锈钢波纹补偿器做为变压器油容积变化的补偿元件和隔离元件，又称外油式波纹管油枕，其在彻底隔绝空气和潮气的条件下，实现对变压器主体油的体积补偿。

管理及其他M anagement and other 变压器外油式金属膨胀管油枕故障原因分析吴应华（国网滁州供电公司，安徽 滁州 239000）摘 要：本文首先阐述了变压器油枕的分类，并阐述了各类油枕的优缺点，对于不同种类的油枕在运行过程中可能出现的故障进行了分析。

关键词：变压器；油枕；故障中图分类号：TE988.2 文献标识码：A 文章编号：11-5004（2019）04-0149-2变压器在电能传输过程中担负着转换电压等级和传输电能的角色，变压器油在变压器运行过程中起着绝缘和冷却的作用。

当负荷发生变化或者外界环境温度发生变化时，变压器油会发生热胀冷缩的效应，此时变压器油枕就担负着为变压器油提供热胀冷缩空间的作用[1，2]。

1 油枕的结构形式分类目前，变压器油枕按照材料分为胶囊式和金属波纹管式两种，金属波纹管式油枕按照变压器油的储存位置可分为内油式和外油式两种。

1.1 胶囊式油枕胶囊式油枕是过去老式变压器常用的油枕结构，结构如图1所示。

图1 胶囊式油枕结构示意图胶囊式油枕外形有圆柱形和椭圆形两种，内部的胶囊浮在油面上方，胶囊内部通过管道与呼吸器接通，当变压器负荷或者环境温度变化时，变压器通过胶囊的伸缩和外界进行气体交换完成呼吸过程。

胶囊式油枕在变压器上的应用时间已经很长，对于胶囊的优缺点也较为清楚。

胶囊式油枕的造价比较便宜，但是在实际运行过程中出现了很多胶囊老化与油枕内壁粘连缺陷或者胶囊破裂事故，尤其是运行时间较长的变压器，胶囊老化现象严重，且呼吸器管道经常发生堵塞，造成负压现象或者喷油现象，在特殊运行工况下可能会造成严重后果。

1.2 外油式金属膨胀管油枕外油式金属膨胀管油枕改善了传统的胶囊式油枕的老化和破裂的缺点，结构如图2所示。

图2 外油式金属膨胀管油枕结构示意图外油式金属膨胀管油枕外形通常为圆柱形，内部材质采用不锈钢材料，工作原理与胶囊式油枕相似，变压器油在膨胀管的外部，内部空腔通过管道与吸湿器连接，通过金属膨胀管的伸缩和外界进行气体交换完成呼吸过程。

热老化规律 —— 6 度规则
试验表明，对于常用的A级绝 缘，如油纸绝缘，则温度每超过 6℃，则寿命约缩短一半。
而对于 B、H级绝缘则分别约 为10℃及12℃规则。
不同耐热等级绝缘材料 在各种运行温度下长期运行的寿命
（4） 受潮
水（强极性介质、类似于半导体）被吸收到电介质内部或吸附到电 介质的表面以后，它能溶解离子类杂质或使强极性的物质解离，严重 影响介质内部或沿面的电气性能：在外施电压下，或者在电极间构成
油性树脂漆及其漆包线；矿物油及浸入其中的纤维材料
酚醛树脂塑料；胶纸板、胶布板；聚酯薄膜；聚乙烯醇缩甲醛漆 沥青油漆制成的云母带、玻璃漆布、玻璃胶布板；聚酯漆；环氧树 脂 聚酰亚胺漆及其漆包线；改性硅有机漆及其云母制品及玻璃漆布 聚酰胺聚酰亚胺漆及其漆包线；硅有机漆及制品；硅橡胶及玻璃漆 布 聚酰亚胺漆及薄膜；云母；陶瓷；玻璃及其纤维；聚四氟乙烯
▪ 季节变化
（3） 温度影响 ▪ 长期过负荷
▪ 热老化
高温下，电介质短时间内就能发生明显的损坏；即使温度比短时允 许温度低，但作用时间很长时，绝缘性能也会发生不可逆的变化。 绝缘的温度越高，老化越快，寿命越短。
液体介质的热老化主要表现在油的氧化，油温越高，则氧化速度越 快。油局部过热会分解出一些能溶于油的微量气体，这是变压器油 劣化的主要原因。
绝缘作用 绝缘材料
绝缘介质 紧固支撑 冷却媒介
固体：绝缘纸、电瓷、云母、玻 璃、交联聚乙烯等
液体: 绝缘油 气体: 空气、SF6 真空绝缘
实际绝缘结构通常是由几种电介 质联合构成的组合绝缘
固-液绝缘 固-气绝缘
三相变压器外观--油枕与散热管
三相变压器绕组
图1-6电变力压变器压铁器芯铁制芯造实物图

•变压器的结构——铁芯、绕组、分接开关、绝缘、油箱、冷却器、保护装置
变压器
• 变压器的铭牌参数：
• 每台变压器都有一铭牌，上面标注着型号、额定值及其它
数据，便于用户了解变压器的运行性能。
电力变压器
产品型号 SL7－315/10 产品编号
额定容量 315kV·A 使用条件 户外式
额定电压 10000/400V 冷却条件 ONAN
SF6断路器简介
• 概念：以SF6气体为灭弧和绝缘介质的断路器。具备开断 能力强，开断性能好，单断口电压高的性能。
• SF6气体特性：无色无味无毒不易燃烧的惰性气体；密度 是空气5.1倍。化学性质稳定不活泼，不易发生反应（高 压下可能发生化学变化，产生S 或F化合物，有毒，）；灭 弧能力理想，介质绝缘强度恢复快，比空气快100倍左右 。
操动机构说明
• 操动机构：为断路器的重要组成部分，断路器只有依靠并 且必须依靠机械的传动操作才能实现对电路的开断和关合 、控制和保护。
• 由储能单元、分合闸控制及保护单元、机械联锁功能单元 组成。
• 要求： • 合闸：需要输出足够的合闸能量，以能使关合短路故障电
流时可靠关合到底而无停滞阻挡。 • 分闸：其分闸出力特性必须与断路器的灭弧室负载特性匹
10、气体继电器
气体继电器的安装示意图 1-气体继电器；2-油枕
位于储油柜与箱盖的联管之间。在变压器内部发生故障 (如绝缘击穿、匝间短
路、铁芯事故等)产生气体或油箱漏油等使油面降低时，接通信号或跳闸回路，保
护变压器。
11、高、低压绝缘套管
变压器内部的高、低压引线是经绝缘套管引到油箱外部的，它起着固定引线和对
一、隔离开关的基本知识
• 1．隔离开关的作用 ——隔离电源：电气设备检修时，用隔离开关将需 要检修的电气设备与带电的电源隔离，形成明显 可见的断开点，以保证检修人员和设备的安全。 ——倒换线路或母线：用隔离开关将电气设备或线 路从一组母线切换到另一组母线上。 ——关合与开断小电流电路：关合和开断电压互感 器、避雷器电路；等等

变压器油枕及其种类知识积累2010-05-18 16:39:29 阅读109 评论0 字号：大中小订阅变压器储油柜的密封形式主要有四种。

第一种为开式(无密封)储油柜，变压器油与外界空气直接相通。

第二种是胶囊式储油柜，由于胶囊易老化开裂，密封性能较差，现在已逐步减少使用。

第三种是隔膜式储油柜，它是用厚度为0．26ram-0．35ram的尼龙布两层、中间夹以氯丁橡胶、外涂丁氰橡胶，但其对安装质量和检修工艺均有较严格的要求，使用效果不甚理想，主要是渗油和橡胶件易损，影响到供电的安全性、可靠性及文明生产，因此也在逐步减少使用。

第四种是采用金属弹性元件作为补偿器的储油柜，其又分为外油式和内油式两大类。

内油立式储油柜是以波纹管为装油容器，根据补偿油量大小采用一个或多个波纹管将油管并联立式放在一个底盘上，外部加防尘罩，依靠波纹管上下移动进行绝缘油体积补偿，外观形状多为长方体。

外油卧式储油柜是以波纹管为气囊，卧式放置于储油柜筒体之内，波纹管外侧与筒体之间盛装绝缘油，而波纹管内是与外界相通的空气，依靠波纹管伸缩改变储油柜内部容积实现绝缘油体积补偿，外观形状为横置圆柱体。

1 开启式储油柜(油枕)或低压小容量变压器铁桶油箱这一种是最原始的，即采用与外界空气相通的油箱作为储油柜，这种储油柜由于不密封，因此绝缘油易氧化、受潮，长期运行后变压器油质氧化，劣化的变压器油微水和含气量严重超标，对变压器的安全、经济和可靠运行构成极大威胁，严重地降低了变压器的安垒性和绝缘油的寿命。

目前这种储油柜(油枕)基本淘汰了，市面所见极少，或者只在电压等级较低的变压器上采用。

2 胶囊式储油柜胶囊式储油柜(图1)是在传统储油柜内部装一个耐油的尼龙胶囊袋，将变压器本体内的变压器油与空气隔离开。

随着变压器内油温升降，其进行呼吸，在油的体积发生变化时有一个足够的空间。

其工作原理为胶囊袋内气体通过呼吸管及吸湿器与大气相通，胶囊袋底面紧贴在储油柜的油面上，当油面变化时，胶囊袋也会随之膨胀或压缩。

- c - z - b - y) • 从首端 A、B、C（或 a、b、c）向外引出
2020/6/9
二、互感器
• 互感器是电流互感器和电压互感器的合称。 • 互感器的主要功能是: （1）可使仪表和继电器标准化。如电流互感器
副绕组的额定电流都是5A；电压互感器副绕 组的电压通常都规定为100V。 （2）可使测量仪表、继电器等二次设备与一次 主电路隔离。降低仪表及继电器的绝缘水平， 简化仪表构造，同时保证工作人员的安全。
相同 储油柜内油面高度随变压器的热胀冷缩而变动 储油柜限制了油 与空气接触的面积 从而减少了水分的侵入与油的氧化。 • 气体继电器 气体继电器是变压器的主要安全保护装置 当变压器内部 发生故障时 变压器油气话产生的气体使继电器动作 发出信号 示意工 作人员及时处理或令其开关跳闸 • 绝缘套管 变压器绕组的引线是通过箱盖上的陶瓷绝缘套管引出的 作 用是使高低压绕组引线与变压器箱体绝缘 10到35ＫＶ采用空心气式 或充油式套箱 １１０ＫＶ 及以上的采用电容式套箱。
绕 组 名 称 首 端
高 压 绕 组 ABC 低 压 绕 组 a bc
末 端
中 点
XYZ O
xyz o
2020/6/9
1.星形联结用符号“Y（或 y)”表示 • 三个首端 A、B、C（或 a、b、c)向外引出 • 末端 X、Y、Z（或 x、y、z）连接在一起成为中性点 2.三角形联结用符号“D（或d）”表示 • 各相间联结次序为 A - X - C - Z - B - Y（或 a- x
2020/6/9
变压器并联运行的条件
• 2、负载时各变压器所分担的负载量，应该按各自额定容 量的大小成比例分配，防止其中某台过载或欠载。 3、负载时各变压器所分担的电流，应该与总的负载电流 同相位。这样当总的负载电流一定时，各变压器所分担的 电流最小；如果各变压器所分但的电流一定时，则总的负 载电流最大。 要达到上述理想的并联状态，并联运行的变压器必须具备 以下三个条件： 1、各变压器的原边额定电压要相等，各副边额定电压也 要相等，即变比要相等； 2、各变压器副边线电势对原边线电势的相位差应相等， 即连接组要相同； 3、各变压器的阻抗电压标么值应相等，短路阻抗角应相 等。

扫盲！变压器储油柜介绍
北极星输配电网讯:冬季将近，油设备的巡检成为一项重点工作，近期小狼将带领大家一起对油设备进行一次较为全面的介绍，今天，先带大家了解一下变压器上的油枕。

油枕学名储油柜，位于变压器油箱上部。

它是为适应油箱内变压器油随油温或环境温度热胀冷缩，体积变化而设置的一个与变压器油箱相通的容器。

可分为有载分接开关储油柜和本体储油柜。

两个储油柜既有分体安装的,也有安装于一体的。

运行时其内部绝缘油互不相通。

储油柜安装于变压器本体的上部, 用弯管与变压器油箱连通。

储油柜的容积通常为变压器油量的8%-10%。

储油柜按结构形式可分为敞开式储油柜和全密封式储油柜。

全密封式储油柜又可细分为耐油橡胶密封式储油柜和金属波纹管式储油柜。

而耐油橡胶式储油柜又可细分为耐油胶囊式储油柜和隔膜式储油柜;金属波纹管式储油柜又可细分为内油式储油柜和外油式储油柜。

可谓形式繁多，种类多样。

但是不论储油柜的结构如何,主要有以下两种功能:
(1)补偿本体绝缘油因温度变化而产生的体积变化(膨胀或收缩),保证油箱内变压器油始终保持充满状态。

(2)变压器运行中,减少变压器油和空气的接触面,防止绝缘油吸湿和氧化。

下面，小狼就对我们常见的几种储油柜结构进行介绍，带大家去看看一个大家伙的内部结构。

敞开式储油柜
敞开式储油柜其实就是一个圆桶形金属容器,如胶囊袋式密封储油柜
在胶囊密封式储油柜中,其内部装有一个密封胶囊,胶囊的内部与空气接触,。

详解变压器的类型及其结构、参数变压器的种类很多，可按其用途、结构、相数、冷却方式等不同来进行分类。

1、按用途分类：有电力变压器、特种变压器（电炉变、整流变、工频试验变压器、调压器、矿用变、音频变压器、中频变压器、高频变压器、冲击变压器、仪用变压器、电子变压器、电抗器、互感器等）。

2、按结构分类：有双绕组变压器、三绕组变压器、多绕组变压器、自耦变压器。

3、按冷却方式分类：有油浸式变压器、干式变压器。

4、按冷却方式分类：有自然冷式、风冷式、水冷式、强迫油循环风（水）冷方式、及水内冷式等。

5、按铁芯或线圈结构分类：芯式变压器（插片铁芯、C型铁芯、铁氧体铁芯）、壳式变压器（插片铁芯、C型铁芯、铁氧体铁芯）、环型变压器、金属箔变压器、辐射式变压器等。

6、按电源相数分类：单相变压器、三相变压器、多相变压器。

7、按导电材质分类：有铜线变压器、铝线变压器及半铜半铝、超导等变压器。

8、按调压方式分类：可分为无励磁调压变压器、有载调压变压器。

9、按中性点绝缘水平分类：有全绝缘变压器、半绝缘（分级绝缘）变压器。

变压器的结构铁芯和绕组是变压器中较主要的部件，构成了变压器的器身。

主要介绍三相油浸式电力变压器和环氧树脂浇注绝缘的三相干式电力变压器的结构。

1、三相油浸式电力变压器，如下图所示：1-铭牌；2-信号式温度计；3-吸湿器；4-油标；5-储油柜；6-安全气道；7-气体继电器；8-高压套管；9-低压套管；10-分接开关；11-油箱；12-放油阀门；13-器身；14-接地板；15-小车；16压力释放阀（补充：图左上侧）（1）铭牌：在技术参数中具体讲；（2）信号式温度计：热保护装置，监测油和绕组的温度，变压器的寿命取决于它的运行温度（3）吸湿器：吸湿器又名呼吸器，常用吸湿器为吊式吸湿器结构。

吸湿器内装有吸附剂硅胶，油枕内的绝缘油通过吸湿器与大气连通，内部吸附剂吸收空气中的水分和杂质，以保持绝缘油的良好性能。

为了显示硅胶受潮情况，一般采用变色硅胶。

变压器的结构与技术参数一、变压器的结构油浸电力变压器的结构如图所示。

变压器由器身、油箱、冷却装置、保护装置和出线装置组成。

器身包括铁心、绕组（线圈）、绝缘、引线和分接开关;油箱包括油箱本体和油箱附件（放油阀、接地螺钉、小车、铭牌等）；冷却装置包括散热器和冷却器;保护装置包括贮油柜、油标、防爆管、吸湿器、测温元件和气体继电器;出线装置包括高、低压套管。

（I）铁芯：它是变压器最基本的组成部分之一。

铁芯是导磁性能很好的砖钢片叠合组成的闭合磁路。

变压器的一、二次绕组都绕在铁芯上，是变压器电磁感应的磁通路。

（2）绕组：绕组也是变压器的基本部件。

变压器有原边绕组和副边绕组，它们是用铜质或铝质材料绕制而成圆筒形状的多层线圈，绕在铁芯上的导线外面,具有高强度绝缘作用。

以构成变压器的电路。

（3）油箱：油箱是变压器的外壳，内装铁芯和线圈并充满变压器油，使铁芯和线圈浸在油内，变压器油起着绝缘和散热的作用。

（4）油材：油机安装在油箱的顶端。

油材与油箱之间有管子相通。

当变压器油的体积随油温变化而膨胀或缩小时，油枕起着储油和补油的作用，以保证油箱内充满油。

油枕还能减少油和空气的接触面，防止油被过速氧化和受潮而劣化。

油枕的侧面还装有油位计（油标管），可以监视油位变化。

（5）呼吸器：又称吸湿器，是由一铁管和玻璃容器组成，内装干燥剂（如硅胶）。

当油枕内的空气随着变压器油的体积膨胀或缩小时。

排出或吸入的空气经过呼吸器内干燥剂吸收空气中的水分及杂质，使油保持良好的电气性能。

（6）防爆管（又称安全气道）：安装在变压器的顶盖上，喇叭形的管子与油枕或大气连通，管口用薄膜封住。

当变压器内部发生严重故障时，箱内油的压力骤增，可以冲破顶部的薄膜，使油和气体向外喷出，可防止油箱破裂。

（7）气体继电器：装在油箱或油枕的连管中间。

当变压器油面降低或有气体分解时，轻瓦斯保护动作，发出信号。

当变压器内部发生严重故障时，重瓦斯保护动作，接通断路器的跳闸回路，切除电源。

外部附件
1.指针是否有不 正常的抖动
油 流 继 电 器
2.运行时,指针 要指在RUN 的 位置
3.是否漏油
4.玻璃内表面是 否有水气冷凝 5.绝缘电阻是否 满足要求
外部附件
突 发 压 力 继 电 器
1.报警(压力 变化达到 0.1MPa/sec)
外部附件
1.油位在1~5% 低油位报警
本 体 油 位 计
一般套管分为油中部分（在变压器内）和气中部分（在变压器外）
纯瓷式套管 油—空气套管 油纸电容式套管 按绝缘种类区分 环氧树脂式套管 油—SF6套管 硅橡胶式套管 按用途区分 油—油套管
变压器附属部件
（套管）
II）油纸电容式套管
油—空气套管 ★主要由油枕、瓷套、法兰及电容芯子 连接组成 ★套管头部油枕上设有磁铁油位表可以 指示油位变化 ★套管的中间设有供安装连接用的法兰， 法兰上设有供变压器注油时放出变压器 上部空气的放气塞及测量套管tgδ的测量 引线装置
★变压器迅速降低到正常值。弹簧使工作盘 回到密封位置 ★标志杆能够指示压力释放阀是否已动作 ★安装有报警开关，可进行远方遥控控制
变压器附属部件
（压力释放阀）
变压器附属部件
（油流继电器）
工作原理： ★当变压器油泵启动时就有油流循环，油流 达到额定油流量约3/4时挡板被冲动，而和 挡板在同一轴线上的磁铁也随之旋转，旋转 着的磁铁带动隔着薄壁的另一个磁铁转动， 使微动开关的常闭接点打开，常开接点闭合， 发出正常工作信号，指针指向流动位置 ★如果油流量减小到额定油流量约1/2时， 挡板借助弹簧作用力返回，耦合磁铁也跟着 返回，此时微动开关的常开接点打开，常闭 接点闭合发出故障信号 ★D1、D2、D3接点接入控制回路中可以对 冷却设备的油流量进行监视，其中D1为公 用线，D2为故障信号接点，D3为正常信号 接点

1、电力变压器的种类有哪些？主要部件有哪些?答：随着电力系统的发展，对电力变压器需求越来越高，种类繁多。

按相数分，有单相和三相的；按绕组和铁芯的位置分有内铁芯式和外铁芯式；按冷却方式分，有干式自冷、风冷，强迫油循环风冷和水冷等；按中性点绝缘水平分，有全绝缘和半绝缘；按绕组材料分，有A、E、B、F、H等五级绝缘。

不同种类的变压器，对运行有不同的要求；按调压方式可分为有载调压和无载调压。

一般电力变压器的主要部件有：铁芯、绕组、套管、油箱、油枕、散热器及其附属设备。

2、变压器绕组的接线组别常见有哪几种？一台双卷三相变压器，其组别为高压线卷A-X,B-Y,C-Z,低压线卷为a-x,b-y,c-z,请连接Y0∕Δ11的结线方式并绘出高低压侧的电势向量图。

答:电力系统中，变压器常见的连接组别有YoΛ.h,Y∕i.n,Y∕‰,三卷变压器的连接方式有Y/Y/&-"UYo∕Yo∕Yo.ι>uo也有特殊的连接方式：如Y/Z曲线连接，和两台单相变压器作为三相降压运行的V/V连接方式。

d双卷%//连接方式：一3、何谓励磁涌流？产生的原因是什么？答：变压器励磁涌流是：变压器全电压充电时在其绕组中产生的暂态电流。

变压器投入前铁芯中的剩余磁通与变压器投入时工作电压产生的磁通方向相同时.，其总磁通量远远超过铁芯的饱和磁通量，因此产生较大的涌流，其中最大峰值可达到变压器额定电流的6-8倍。

励磁涌流随变压器投入时系统电压的相角、变压器铁芯的剩余磁通和电源系统阻抗等因素有关。

最大涌流出现在变压器投入时电压经过零点瞬间（该时磁通为峰值）。

变压器涌流中含有直流分量和高次谐波分量，随时间衰减，其衰减时间取决于回路电阻和电抗，一般大容量变压器约为5-10秒，小容量变压器约为0.2秒左右。

4、新变压器或大修后的变压器为什么正式投运前要做冲击试验？一般冲击几次？答：新变压器或大修后的变压器在正式投运前要做冲击试验的原因如下:(1)检查变压器绝缘强度能否承受全电压或操作过电压的冲击。

变压器油枕及其种类知识积累2010-05-18 16:39:29 阅读386 评论1 字号：大中小订阅变压器储油柜的密封形式主要有四种。

第一种为开式(无密封)储油柜，变压器油与外界空气直接相通。

第二种是胶囊式储油柜，由于胶囊易老化开裂，密封性能较差，现在已逐步减少使用。

第三种是隔膜式储油柜，它是用厚度为0．26ram-0．35ram的尼龙布两层、中间夹以氯丁橡胶、外涂丁氰橡胶，但其对安装质量和检修工艺均有较严格的要求，使用效果不甚理想，主要是渗油和橡胶件易损，影响到供电的安全性、可靠性及文明生产，因此也在逐步减少使用。

第四种是采用金属弹性元件作为补偿器的储油柜，其又分为外油式和内油式两大类。

内油立式储油柜是以波纹管为装油容器，根据补偿油量大小采用一个或多个波纹管将油管并联立式放在一个底盘上，外部加防尘罩，依靠波纹管上下移动进行绝缘油体积补偿，外观形状多为长方体。

外油卧式储油柜是以波纹管为气囊，卧式放置于储油柜筒体之内，波纹管外侧与筒体之间盛装绝缘油，而波纹管内是与外界相通的空气，依靠波纹管伸缩改变储油柜内部容积实现绝缘油体积补偿，外观形状为横置圆柱体。

1 开启式储油柜(油枕)或低压小容量变压器铁桶油箱这一种是最原始的，即采用与外界空气相通的油箱作为储油柜，这种储油柜由于不密封，因此绝缘油易氧化、受潮，长期运行后变压器油质氧化，劣化的变压器油微水和含气量严重超标，对变压器的安全、经济和可靠运行构成极大威胁，严重地降低了变压器的安垒性和绝缘油的寿命。

目前这种储油柜(油枕)基本淘汰了，市面所见极少，或者只在电压等级较低的变压器上采用。

2 胶囊式储油柜胶囊式储油柜(图1)是在传统储油柜内部装一个耐油的尼龙胶囊袋，将变压器本体内的变压器油与空气隔离开。

随着变压器内油温升降，其进行呼吸，在油的体积发生变化时有一个足够的空间。

其工作原理为胶囊袋内气体通过呼吸管及吸湿器与大气相通，胶囊袋底面紧贴在储油柜的油面上，当油面变化时，胶囊袋也会随之膨胀或压缩。
