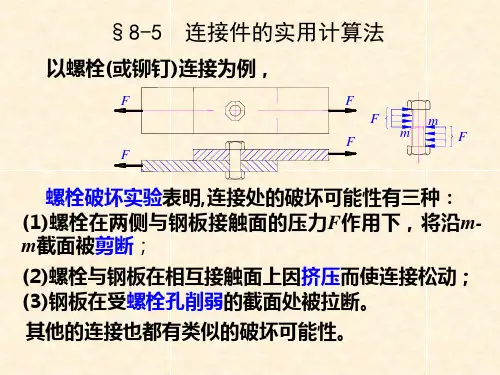

钢结构连接、钢结构强度稳定性、钢筋支架、格构柱计算◆钢结构连接计算一、连接件类别不焊透的对接焊缝二、计算公式1．在通过焊缝形心的拉力，压力或剪力作用下的焊缝强度按下式计算：2．在其它力或各种综合力作用下，σf，τf共同作用处。
式中N──-构件轴心拉力或轴心压力，取 N＝100N；lw──对接焊缝或角焊缝的计算长度，取lw=50mm；γ─-作用力与焊缝方向的角度γ=45度；σf──按焊缝有效截面(helw)计算，垂直于焊缝长度方向的应力；hf──较小焊脚尺寸，取 hf=30mm；βt──正面角焊缝的强度设计值增大系数；取1；τf──按焊缝有效截面计算，沿焊缝长度方向的剪应力；Ffw──角焊缝的强度设计值。
α──斜角角焊缝两焊脚边的夹角或V形坡口角度；取α=100度。
s ──坡口根部至焊缝表面的最短距离，取 s=12mm；he──角焊缝的有效厚度，由于坡口类型为V形坡口，所以取he=s=12.000mm.三、计算结果1. 正应力：σf=N×sin(γ)/(lw×he)=100×sin(45)/(50×12.000)=0.118N/mm2；2. 剪应力：τf=N×cos(γ)/(lw×he)=100×cos(45)/(50×12.000)=0.118N/mm2；3. 综合应力：[(σf/βt)2+τf2]1/2=0.167N/mm2；结论:计算得出的综合应力0.167N/mm2≤对接焊缝的强度设计值ftw=10.000N/mm2，满足要求！◆钢结构强度稳定性计算一、构件受力类别：轴心受弯构件。
二、强度验算：1、受弯的实腹构件，其抗弯强度可按下式计算：Mx/γxWnx + My/γyWny ≤ f式中 Mx，My──绕x轴和y轴的弯矩，分别取100.800×106 N·mm,10.000×106 N·mm；γx, γy──对x轴和y轴的截面塑性发展系数，分别取 1.2,1.3；Wnx,Wny──对x轴和y轴的净截面抵抗矩,分别取 947000 mm3,85900 mm3；计算得：Mx/(γxWnx)+My/(γyWny)=100.800×106/(1.2×947000)+10.000×106/(1.3×85900)=178.251 N/mm2受弯的实腹构件抗弯强度=178.251 N/mm2 ≤抗弯强度设计值f=215N/mm2，满足要求！2、受弯的实腹构件，其抗剪强度可按下式计算：τmax = VS/Itw ≤ fv式中V──计算截面沿腹板平面作用的剪力,取V=10.300×103 N；S──计算剪力处以上毛截面对中和轴的面积矩,取 S= 947000mm3；I──毛截面惯性矩,取 I=189300000 mm4；tw──腹板厚度,取 tw=8 mm；计算得：τmax = VS/Itw=10.300×103×947000/(189300000×8)=6.441N/mm2受弯的实腹构件抗剪强度τmax =6.441N/mm2≤抗剪强度设计值fv = 175 N/mm2，满足要求！3、局部承压强度计算τc = φF/twlz ≤ f式中φ──集中荷载增大系数，取φ=3；F──集中荷载,对动力荷载应考虑的动力系数，取 F=0kN；tw──腹板厚度,取 tw=8 mm；lz──集中荷载在腹板计算高度上边缘的假定分布长度，取lz=100(mm)；计算得：τc = φF/twlz =3×0×103/(8×100)=0.000N/mm2局部承压强度τc =0.000N/mm2≤承载力设计值f = 215 N/mm2，满足要求！4、在最大刚度主平面内受弯的构件，其整体稳定性按下式计算：Mx/φbWx ≤ f式中Mx──绕x轴的弯矩，取100.8×106 N·mm；φb──受弯构件的整体稳定性系数,取φb= 0.9；Wx──对x轴的毛截面抵抗矩Wx,取 947000 mm3；计算得：Mx/φbwx = 100.8×106/(0.9×947000)=118.268 N/mm2≤抗弯强度设计值f= 215 N/mm2，满足要求！5、在两个主平面受弯的工字形截面构件，其整体稳定性按下式计算：Mx/φbWx + My/γyWny ≤ f式中 Mx，My──绕x轴和y轴的弯矩，分别取100.8×106 N·mm,10×106 N·mm；φb──受弯构件的整体稳定性系数,取φb= 0.9；γy──对y轴的截面塑性发展系数，取 1.3；Wx,Wy──对x轴和y轴的毛截面抵抗矩,分别取 947000 mm3, 85900 mm3；Wny──对y轴的净截面抵抗矩,取 85900 mm3计算得：Mx/φbwx +My/ γyWny =100.8×106/(0.9×947000)+10×106/(1.3×85900)=207.818 N/mm2≤抗弯强度设计值f=215 N/mm2，满足要求！◆钢筋支架计算公式一、参数信息钢筋支架（马凳）应用于高层建筑中的大体积混凝土基础底板或者一些大型设备基础和高厚混凝土板等的上下层钢筋之间。
