连接件强度计算

联接螺栓的强度计算方法连接螺栓的选用及预紧力： 已知条件：螺栓的s ＝730MPa 螺栓的拧紧力矩T=49N.m 2、拧紧力矩：为了增强螺纹连接的刚性、防松能力及防止受载螺栓的滑动，装配时需要预紧。

其拧紧扳手力矩T 用于克服螺纹副的阻力矩T1及螺母与被连接件支撑面间的摩擦力矩T2。

装配时可用力矩扳手法控制力矩。

公式：T=T1+T2=K**d 拧紧扳手力矩T=49N.m其中K 为拧紧力矩系数，为预紧力Nd 为螺纹公称直径mm 其中K 为拧紧力矩系数，为预紧力Nd 为螺纹公称直径mm 摩擦表面状态K 值 有润滑无润滑 精加工表面 0.1 0.12 一般工表面 0.13-0.15 0.18-0.21 表面氧化 0.2 0.24 镀锌 0.18 0.22 粗加工表面-0.26-0.3取K ＝0.28，则预紧力＝T/0.28*10*10-3＝17500N0F 0F 0F 0F承受预紧力螺栓的强度计算： 螺栓公称应力截面面积As （mm ）=58mm 2外螺纹小径d1=8.38mm 外螺纹中径d2=9.03mm 计算直径d3＝8.16mm螺纹原始三角形高度h=1.29mm 螺纹原始三角形根部厚度b=1.12mm紧螺栓连接装配时，螺母需要拧紧，在拧紧力矩的作用下，螺栓除受预紧力F0的拉伸而产生拉伸应力外，还受螺纹摩擦力矩T1的扭转而产生扭切应力，使螺栓处于拉伸和扭转的复合应力状态下。

螺栓的最大拉伸应力σ1(MPa)。

=17500N/58*10-6m 2=302MPa剪切应力：=0.5=151MPa根据第四强度理论，螺栓在预紧状态下的计算应力:=1.3*302=392.6MPa强度条件：=392.6730*0.8=58401sF A σ=1σ≤()2031tan 216v Td F T W dϕρτπ+== 1.31ca σσ≈[]211.34F ca dσσπ=≤预紧力的确定原则：拧紧后螺纹连接件的预紧应力不得超过其材料的屈服极限的80%。

联接螺栓的强度计算方法一．连接螺栓的选用及预紧力：1、已知条件：螺栓的s＝730MPa 螺栓的拧紧力矩T=49N.m2、拧紧力矩：为了增强螺纹连接的刚性、防松能力及防止受载螺栓的滑动，装配时需要预紧。

其拧紧扳手力矩T用于克服螺纹副的阻力矩T1及螺母与被连接件支撑面间的摩擦力矩T2。

装配时可用力矩扳手法控制力矩。

公式：T=T1+T2=K*F* d拧紧扳手力矩T=49N.m其中K为拧紧力矩系数，F为预紧力N d为螺纹公称直径mm其中K为拧紧力矩系数，F为预紧力N d为螺纹公称直径mm摩擦表面状态K值有润滑无润滑精加工表面0.10.12一般工表面0.13-0.150.18-0.21表面氧化0.20.24镀锌0.180.22粗加工表面-0.26-0.3取K＝0.28，则预紧力F＝T/0.28*10*10-3＝17500N3、承受预紧力螺栓的强度计算：螺栓公称应力截面面积As（mm）=58mm2外螺纹小径d1=8.38mm外螺纹中径d2=9.03mm计算直径d3＝8.16mm 螺纹原始三角形高度h=1.29mm 螺纹原始三角形根部厚度b=1.12mm紧螺栓连接装配时，螺母需要拧紧，在拧紧力矩的作用下，螺栓除受预紧力F0的拉伸而产生拉伸应力外，还受螺纹摩擦力矩T1的扭转而产生扭切应力，使螺栓处于拉伸和扭转的复合应力状态下。

螺栓的最大拉伸应力σ1(MPa)。

1sF A σ==17500N/58*10-6m 2=302MPa 剪切应力：=0.51σ=151 MPa根据第四强度理论，螺栓在预紧状态下的计算应力: =1.3*302=392.6 MPa强度条件：=392.6≤730*0.8=584预紧力的确定原则：拧紧后螺纹连接件的预紧应力不得超过其材料的屈服极限s σ的80%。

4、 倾覆力矩倾覆力矩 M 作用在连接接合面的一个对称面内，底板在承受倾覆力矩之前，螺栓()2031tan 216v Td F T W dϕρτπ+== 1.31ca σσ≈[]0211.34F ca d σσπ=≤已拧紧并承受预紧力F 0。

连接件受力经验计算公式

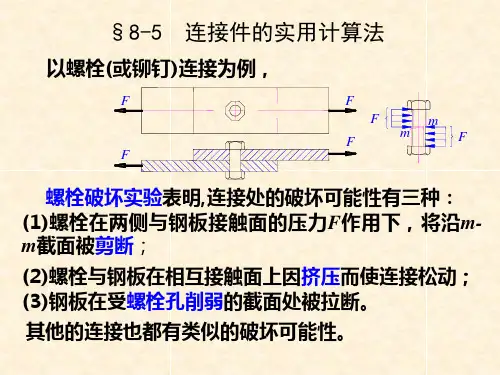

1. 螺栓连接
- 轴向受力:F=π/4*d^2*σ
其中,F为轴向受力(N),d为螺栓公称直径(mm),σ为许用应力(MPa)。

- 剪切受力:F=0.6*π/4*d^2*τ
其中,F为剪切受力(N),d为螺栓公称直径(mm),τ为许用剪切应力(MPa)。

2. 焊缝连接
- 角焊缝受力:F=0.707*l*a*τ
其中,F为受力(N),l为焊缝长度(mm),a为腿长(mm),τ为许用剪切应力(MPa)。

- 对接焊缝受力:F=π/4*d^2*σ
其中,F为受力(N),d为焊缝直径(mm),σ为许用拉伸应力(MPa)。

3. 键连接
- 平键受力:F=d*l*p*τ
其中,F为受力(N),d为键宽(mm),l为键长(mm),p为键高(mm),τ为许用剪切应力(MPa)。

- 垫圈受力:F=π/4*d^2*σ
其中,F为受力(N),d为垫圈外径(mm),σ为许用压力(MPa)。

4. 销连接
- 剪切受力:F=π/4*d^2*τ
其中,F为剪切受力(N),d为销直径(mm),τ为许用剪切应力(MPa)。

- 压力受力:F=d*l*p
其中,F为压力受力(N),d为销直径(mm),l为销长(mm),p为许用压力(MPa)。

以上公式是基于经验和理论推导得出的,在实际应用中还需要考虑各种安全系数、工艺条件和使用环境等因素,对计算结果进行适当调整。

同时,对于一些特殊情况或复杂载荷工况,可能需要采用有限元分析等更精确的计算方法。

旋转件螺栓强度计算旋转件螺栓是一种常见的连接件，在机械工程中起着重要的作用。

它的强度计算是确保机械结构安全可靠的重要一环。

我们需要了解旋转件螺栓的结构。

旋转件螺栓由螺纹部分和螺栓头组成。

螺纹部分是用来与螺母或螺孔螺纹相配合的，实现连接功能。

螺栓头则是用来承受外部载荷，传递力量的部分。

旋转件螺栓的强度计算是为了确保其在使用过程中不会发生破坏或失效。

强度计算主要包括两个方面：拉伸强度和剪切强度。

拉伸强度是指螺纹部分在受到拉力作用下的抗拉能力。

拉伸强度的计算需要考虑螺栓材料的抗拉强度和螺栓截面的有效面积。

一般来说，螺栓的抗拉强度应大于受力部位的最大拉力，以确保连接的安全性。

剪切强度是指螺栓头在受到剪切力作用下的抗剪能力。

剪切强度的计算需要考虑螺栓材料的抗剪强度和螺栓头的剪切面积。

剪切强度的计算与螺栓头的形状有关，一般来说，螺栓头越大，其抗剪能力越强。

在实际应用中，我们还需要考虑螺栓的预紧力。

预紧力是在紧固过程中施加在螺纹部分的力，用来提高螺栓连接的紧固度和抗松动能力。

预紧力的大小需要根据具体的工程要求和材料性能来确定。

在进行旋转件螺栓强度计算时，我们需要根据实际情况选择合适的计算方法和公式。

一般来说，可以采用标准计算公式或专业软件进行计算。

在计算过程中，需要准确输入螺栓和连接材料的参数，并考虑各种可能的载荷情况。

除了强度计算，我们还需要注意螺栓的安装和维护。

在安装过程中，应按照规范要求正确使用扳手或扭矩扳手进行紧固，并按照预紧力要求施加适当的力。

在维护过程中，要定期检查螺栓连接的紧固度和状态，及时发现和处理问题。

旋转件螺栓强度计算是确保机械结构安全可靠的重要一环。

通过对拉伸强度和剪切强度的计算，可以确定螺栓的合适材料和尺寸，保证连接的安全性。

在实际应用中，我们还需要注意螺栓的预紧力、安装和维护，以确保连接的可靠性和持久性。

通过合理的设计和正确的使用，旋转件螺栓可以发挥其应有的功能，为机械工程的发展做出贡献。
