钢结构节点焊缝连接强度计算

钢结构连接、钢结构强度稳定性、钢筋支架、格构柱计算◆钢结构连接计算一、连接件类别不焊透的对接焊缝二、计算公式1．在通过焊缝形心的拉力，压力或剪力作用下的焊缝强度按下式计算：2．在其它力或各种综合力作用下，σf，τf共同作用处。

式中N──-构件轴心拉力或轴心压力，取 N＝100N；lw──对接焊缝或角焊缝的计算长度，取lw=50mm；γ─-作用力与焊缝方向的角度γ=45度；σf──按焊缝有效截面(helw)计算，垂直于焊缝长度方向的应力；hf──较小焊脚尺寸，取 hf=30mm；βt──正面角焊缝的强度设计值增大系数；取1；τf──按焊缝有效截面计算，沿焊缝长度方向的剪应力；Ffw──角焊缝的强度设计值。

α──斜角角焊缝两焊脚边的夹角或V形坡口角度；取α=100度。

s ──坡口根部至焊缝表面的最短距离，取 s=12mm；he──角焊缝的有效厚度，由于坡口类型为V形坡口，所以取he=s=12.000mm.三、计算结果1. 正应力：σf=N×sin(γ)/(lw×he)=100×sin(45)/(50×12.000)=0.118N/mm2；2. 剪应力：τf=N×cos(γ)/(lw×he)=100×cos(45)/(50×12.000)=0.118N/mm2；3. 综合应力：[(σf/βt)2+τf2]1/2=0.167N/mm2；结论:计算得出的综合应力0.167N/mm2≤对接焊缝的强度设计值ftw=10.000N/mm2，满足要求！◆钢结构强度稳定性计算一、构件受力类别：轴心受弯构件。

二、强度验算：1、受弯的实腹构件，其抗弯强度可按下式计算：Mx/γxWnx + My/γyWny ≤ f式中 Mx，My──绕x轴和y轴的弯矩，分别取100.800×106 N·mm,10.000×106 N·mm；γx, γy──对x轴和y轴的截面塑性发展系数，分别取 1.2,1.3；Wnx,Wny──对x轴和y轴的净截面抵抗矩,分别取 947000 mm3,85900 mm3；计算得：Mx/(γxWnx)+My/(γyWny)=100.800×106/(1.2×947000)+10.000×106/(1.3×85900)=178.251 N/mm2受弯的实腹构件抗弯强度=178.251 N/mm2 ≤抗弯强度设计值f=215N/mm2，满足要求！2、受弯的实腹构件，其抗剪强度可按下式计算：τmax = VS/Itw ≤ fv式中V──计算截面沿腹板平面作用的剪力,取V=10.300×103 N；S──计算剪力处以上毛截面对中和轴的面积矩,取 S= 947000mm3；I──毛截面惯性矩,取 I=189300000 mm4；tw──腹板厚度,取 tw=8 mm；计算得：τmax = VS/Itw=10.300×103×947000/(189300000×8)=6.441N/mm2受弯的实腹构件抗剪强度τmax =6.441N/mm2≤抗剪强度设计值fv = 175 N/mm2，满足要求！3、局部承压强度计算τc = φF/twlz ≤ f式中φ──集中荷载增大系数，取φ=3；F──集中荷载,对动力荷载应考虑的动力系数，取 F=0kN；tw──腹板厚度,取 tw=8 mm；lz──集中荷载在腹板计算高度上边缘的假定分布长度，取lz=100(mm)；计算得：τc = φF/twlz =3×0×103/(8×100)=0.000N/mm2局部承压强度τc =0.000N/mm2≤承载力设计值f = 215 N/mm2，满足要求！4、在最大刚度主平面内受弯的构件，其整体稳定性按下式计算：Mx/φbWx ≤ f式中Mx──绕x轴的弯矩，取100.8×106 N·mm；φb──受弯构件的整体稳定性系数,取φb= 0.9；Wx──对x轴的毛截面抵抗矩Wx,取 947000 mm3；计算得：Mx/φbwx = 100.8×106/(0.9×947000)=118.268 N/mm2≤抗弯强度设计值f= 215 N/mm2，满足要求！5、在两个主平面受弯的工字形截面构件，其整体稳定性按下式计算：Mx/φbWx + My/γyWny ≤ f式中 Mx，My──绕x轴和y轴的弯矩，分别取100.8×106 N·mm,10×106 N·mm；φb──受弯构件的整体稳定性系数,取φb= 0.9；γy──对y轴的截面塑性发展系数，取 1.3；Wx,Wy──对x轴和y轴的毛截面抵抗矩,分别取 947000 mm3, 85900 mm3；Wny──对y轴的净截面抵抗矩,取 85900 mm3计算得：Mx/φbwx +My/ γyWny =100.8×106/(0.9×947000)+10×106/(1.3×85900)=207.818 N/mm2≤抗弯强度设计值f=215 N/mm2，满足要求！◆钢筋支架计算公式一、参数信息钢筋支架（马凳）应用于高层建筑中的大体积混凝土基础底板或者一些大型设备基础和高厚混凝土板等的上下层钢筋之间。

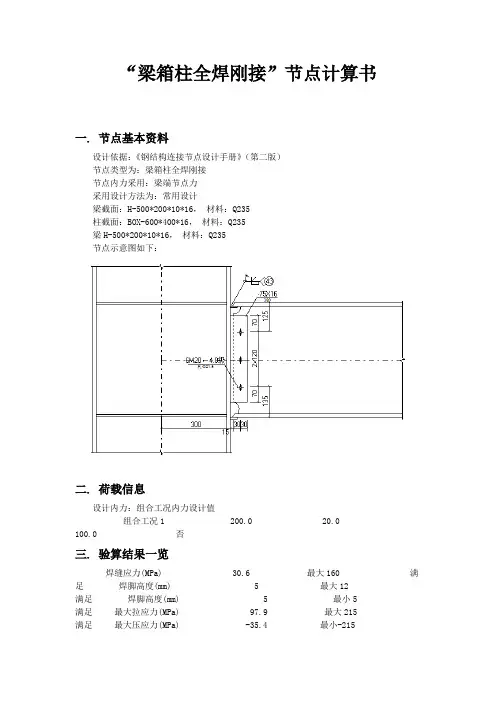

“梁箱柱全焊刚接”节点计算书一. 节点基本资料设计依据：《钢结构连接节点设计手册》（第二版）节点类型为：梁箱柱全焊刚接节点内力采用：梁端节点力采用设计方法为：常用设计梁截面：H-500*200*10*16，材料：Q235柱截面：BOX-600*400*16，材料：Q235梁H-500*200*10*16，材料：Q235节点示意图如下：二. 荷载信息设计内力：组合工况内力设计值组合工况1 200.0 20.0 100.0 否三. 验算结果一览焊缝应力(MPa) 30.6 最大160 满足焊脚高度(mm) 5 最大12 满足焊脚高度(mm) 5 最小5 满足最大拉应力(MPa) 97.9 最大215 满足最大压应力(MPa) -35.4 最小-215满足综合应力(MPa) 55.7 最大160 满足焊脚高度(mm) 5.00 最大12.0 满足焊脚高度(mm) 5.00 最小4.74 满足剪应力(MPa) 5.95 最大125 满足正应力(MPa) 0 最大310 满足四. 梁柱角焊缝验算1 角焊缝受力计算控制工况：组合工况1，N=200 kN；V x=20 kN；M y=100 kN·m；截面腹板面积：A w=468×10/100=46.8 cm^2截面翼缘面积：A f=200×16×2/100=64 cm^2腹板轴力分担系数：ρw=46.8/(46.8+64)=0.422383截面腹板分担轴力：N w=0.422383×200=84.4765 kN2 梁柱角焊缝承载力计算焊缝受力：N=84.4765kN；V=20kN；M=0kN·m焊脚高度：h f=5mm；角焊缝有效焊脚高度：h e=2×0.7×5=7 mm双侧焊缝，单根计算长度：l f=415-2×5=405mm3 焊缝承载力验算强度设计值：f=160N/mm^2A=l f*h e=405×7×10^-2=28.35 cm^2σN=|N|/A=|84.48|/28.35×10=29.8 N/mm^2τ=V/A=20/28.35×10=7.055 N/mm^2正面角焊缝的强度设计值增大系数：βf=1综合应力：σ=[(σN/βf)^2+τ^2]^0.5=[(29.8/1)^2+7.055^2]^0.5=30.62 N/mm^2≤160，满足4 角焊缝构造检查最大焊脚高度：10×1.2=12mm(取整)5≤12，满足！最小焊脚高度：10^0.5×1.5=5mm(取整)5 >= 5，满足！五. 梁柱对接焊缝验算1 对接焊缝受力计算控制工况：组合工况1，N=200 kN；V x=20 kN；M y=100 kN·m；截面腹板面积：A w=468×10/100=46.8 cm^2截面翼缘面积：A f=200×16×2/100=64 cm^2腹板轴力分担系数：ρw=46.8/(46.8+64)=0.4224截面翼缘分担轴力：N f=(1-0.4224)×200=115.5 kN2 对接焊缝承载力计算六. 梁与连接板角焊缝强度验算1 角焊缝受力计算控制工况：组合工况1，N=200 kN；V x=20 kN；M y=100 kN·m；截面腹板面积：A w=468×10/100=46.8 cm^2截面翼缘面积：A f=200×16×2/100=64 cm^2腹板轴力分担系数：ρw=46.8/(46.8+64)=0.4224截面腹板分担轴力：N w=0.4224×200=84.48 kN腹板塑性截面模量：I w==8542 cm^4翼缘塑性截面模量：I f==3.749e+004 cm^4翼缘弯矩分担系数：ρf=3.749e+004/(8542+3.749e+004)=0.8145>0.7，翼缘承担全部截面弯矩腹板焊缝承担弯矩：M w=0 kN·m2 梁腹角焊缝基本参数焊缝群分布和尺寸如下图所示：角焊缝焊脚高度：h f=5 mm；有效高度：h e=3.5 mm焊缝受力：N=0kN；V x=84.48kN；V y=20kN；M x=0kN·m；M y=0kN·m；T=0kN·m3 角焊缝强度验算有效面积：A=12.95 cm^2Vy作用下：τvy=V y/A=20/12.95×10=15.44 MPaVx作用下：σvx=V x/A=84.48/12.95×10=65.23 MPa最大综合应力σmax=[(σvx/βf)^2+τy^2]^0.5=[(65.23/1.22)^2+15.44^2]^0.5=55.66 MPa≤160，满足4 角焊缝构造检查角焊缝连接板最小厚度：T min=10 mm构造要求最大焊脚高度：h fmax=1.2*T min=12 mm≥5，满足采用低氢碱性焊条，腹板角焊缝最小焊脚高度按连接板最小厚度计算构造要求最小腹板焊脚高度：h fmin=1.5*T min^0.5=4.743 mm≤5，满足七. 梁腹净截面承载力验算1 梁腹净截面抗剪验算控制工况：组合工况1，V x=20 kN；腹板净高：h0=500-16-16-3×21.5=403.5 mm腹板剪应力：τ=1.2*V/(h0*T w)=1.2×2e+004/(403.5×10)=5.948≤125，满足2 梁腹净截面抗弯验算无偏心弯矩作用，抗弯应力为0，满足！。

钢结构节点计算是钢结构设计中的重要环节，它涉及到结构的安全性、可靠性和经济性。

以下是一些常见的钢结构节点计算方法：
1. 焊缝连接节点：焊缝连接是钢结构中最常用的连接方式之一。

在计算焊缝连接节点时，需要考虑焊缝的强度、焊缝的有效长度、焊缝的受力状态等因素。

2. 螺栓连接节点：螺栓连接节点通常用于钢结构的次要连接。

在计算螺栓连接节点时，需要考虑螺栓的直径、螺栓的数量、螺栓的预紧力等因素。

3. 梁柱节点：梁柱节点是钢结构中的重要节点之一。

在计算梁柱节点时，需要考虑节点的受力状态、节点的刚度、节点的强度等因素。

4. 支撑节点：支撑节点用于支撑钢结构的柱子或梁。

在计算支撑节点时，需要考虑支撑的类型、支撑的位置、支撑的受力状态等因素。

5. 桁架节点：桁架节点是桁架结构中的重要节点之一。

在计算桁架节点时，需要考虑节点的受力状态、节点的刚度、节点的强度等因素。

以上是一些常见的钢结构节点计算方法，具体的计算方法需要根据具体的结构形式和受力情况进行选择。

在进行钢结构节点计算时，需要遵循相关的设计规范和标准，确保结构的安全性和可靠性。

钢式中结构 , 一—缝计算长度一焊板施焊时 , 轴心拉力或轴心压力 , 当未采用引弧取实际长度减去 , 介 , —头为腹板厚度对接焊缝的抗拉介—值计。

·连接件的较小厚度、对形接晓嚼愁洛图斜角角焊缝截面。

抗压强度设角焊缝简化而得· “ 因此 , 对斜角角焊缝不论。

有效截面应力情况如何都按承受剪力考虑仁日口一的斜角角焊缝有效厚度为。

二, “ 带司图一卜。

一的斜角角焊缝的有效厚度按理 , 也应等于多时 , 但考虑到这种锐角焊缝 , 的焊根处往往不易施焊 , , 尤其是小于。

较根图与轴心力垂直的对接焊缝其熔深往往难于满足要求 , 此外 , , 当对接直焊缝不能满足强度要求时可据试验焊缝有效截面的抗剪强度比焊件主体金属高强度却较低金属之间 , , 采用斜对接焊缝“ , 当斜焊缝倾角毛但焊缝熔合边的抗剪即簇 ·时 , 任何情况下都可认一·其值介于焊缝熔敷金属与主体倍。

一般取为焊缝熔敷金属抗剪强度若将锐角角焊缝的有效厚因熔合边长度与有效厚度。

仁曰。

的度取为相差不大因此 , , , 应补充验算熔合边的抗剪强度。

柑叫之二二二【二二二二二二斗一付将的斜角角焊缝的有效厚度。

图斜对接焊缝。

不论夹角大小均取为以使有效厚度值适当留有余量。

为与母材等强满足要求时 , , 不用计算 , 但由于斜对接焊 , 缝消耗材料较多施工不便。

若抗拉强度不角愈小。

, 可采用二级焊缝或将接头位置留的余量愈多影响 , 。

这样可避免熔深不够的不利移至内力较小处解决三、也避免了熔合边的补充验算四、斜角角焊缝的计算“ 不焊透的对接焊缝两焊脚的夹角不是的角焊缝称为斜。

不焊透的对接焊缝主要用于外部需要平角角焊缝仓斜壁板缝相同 , , 图 , 这种焊缝往往出现在料整的箱形柱 , 图和 , 形连接。

图管形构件等连接中以及其它不需要焊透之处。

箱形柱的斜角角焊缝的计算方法与前述直角角焊只是不考虑与作用力垂直或倾斜的 , 纵向焊缝通常只承受剪力时 , 采用对接焊缝不必焊透全厚度形连接 , 但在与横梁刚性连接。

《钢结构》网上辅导材料二钢结构的焊接连接钢结构的连接方法可分为焊缝连接、螺栓连接和铆钉连接三种。

焊接连接是现代钢结构最主要的连接方法。

它的优点是：（1）焊件间可直接相连，构造简单，制作加工方便；（2）不削弱截面，用料经济；（3）连接的密闭性好，结构刚度大；（4）可实现自动化操作，提高焊接结构的质量。

缺点是：（1）在焊缝附近的热影响区内，钢材的材质变脆；（2）焊接残余应力和变形使受压构件承载力降低；（3）焊接结构对裂纹很敏感，低温时冷脆的问题较为突出。

一、焊缝的形式1．角焊缝图 1 直角角焊缝截面图 2 斜角角焊缝截面角焊缝按其截面形式可分为直角角焊缝和斜角角焊缝。

两焊脚边的夹角为90°的焊缝称为直角角焊缝，直角边边长h f 称为角焊缝的焊脚尺寸，h e ＝0.7h f 为直角角焊缝的计算厚度。

斜角角焊缝常用于钢漏斗和钢管结构中。

对于夹角大于135°或小于60°的斜角角焊缝，不宜用作受力焊缝（钢管结构除外）。

2．对接焊缝对接焊缝的焊件常需加工成坡口，故又叫坡口焊缝。

焊缝金属填充在坡口内，所以对接焊缝是被连接件的组成部分。

坡口形式与焊件厚度有关。

当焊件厚度很小（手工焊≤t 6mm ，埋弧焊≤t 10mm ）时，可用直边缝。

对于一般厚度（t=10～20mm ）的焊件可采用具有斜坡口的单边V 形或V 形焊缝。

斜坡口和离缝c共同组成一个焊条能够运转的施焊空间，使焊缝易于焊透；钝边p有托住熔化金属的作用。

对于较厚的焊件（t＞20mm），则采用U形、K形和X形坡口。

对于V形缝和U形缝需对焊缝根部进行补焊。

对接焊缝坡口形式的选用，应根据板厚和施工条件按现行标准《建筑结构焊接规程》的要求进行。

凡T形，十字形或角接接头的对接焊缝称之为对接与角接组合焊缝。

图3 对接焊缝的坡口形式3．焊缝质量检验《钢结构工程施工质量验收规范》规定焊缝按其检验方法和质量要求分为一级、二级和三级。

三级焊缝只要求对全部焊缝作外观检查且符合三级质量标准；一级、二级焊缝则除外观检查外，还要求一定数量的超声波检验并符合相应级别的质量标准。

钢结构设计原理计算题1.试验算图中所示柱牛腿中钢板与柱翼缘节点的连接焊缝的强度（说明验算点）。

图中荷载为静力荷载设计值。

钢材为Q235-A•F。

手工焊，焊条E43型。

ffw=160N/mm2，ftw=185N/mm2，fvw=125N/mm2。

2.试验算图示节点摩擦型高强螺栓群的强度。

图中荷载为静力荷载设计值，高强螺栓为8.8级M20，预拉力P=110KN，被连接板件钢材Q235-A•F（=125N/mm2，=215N/mm2），板件摩擦面间作喷砂处理（μ=0.45）。

3.某简支梁截面如图所示，梁的跨度为6m，荷载为静力荷载设计值，试验算梁的强度是否满足要求。

判定梁的局部稳定是否满足要求（腹板判定是否需设加劲肋，如需设加劲肋，请按构造要求设置加劲肋，并画出加劲肋的布置图）。

梁采用Q235-A钢材，fd=215N/mm2，fvd=125N/mm2，fy=235N/mm2。

计算时可忽略梁的自重。

4.某压弯构件截面如图所示，荷载为静力荷载设计值，试验算整体稳定是否满足要求。

材质：Q235-A钢材，fd=215N/mm2，fvd=125N/mm2，fy=235N/mm2，E=2.06×105N/mm2。

，；0.7572；平面内稳定验算：平面内稳定验算：；0.6309；1.试验算图中所示柱牛腿中钢板与柱翼缘节点的连接焊缝的强度。

图中荷载为静力荷载设计值。

钢材为Q235-A• F。

手工焊，焊条E43型。

ffw=160N/mm2，ftw=185N/mm2，fvw=125N/mm2。

2.试验算图示节点摩擦型高强螺栓群的强度（不需验算连接板的强度）。

图中荷载为静力荷载设计值，高强螺栓为10.9级M20（孔d0=21.5mm），预拉力P=155kN，被连接板件钢材Q235-A• F（=125N/mm2，=215N/mm2），板件摩擦面间作喷砂处理（μ=0.45）。

3.某简支梁截面如图所示，梁的跨度为6m，所受荷载为静力荷载设计值，试验算梁的强度是否满足要求。

《钢结构》网上辅导材料二钢结构的焊接连接钢结构的连接方法可分为焊缝连接、螺栓连接和铆钉连接三种。

焊接连接是现代钢结构最主要的连接方法。

它的优点是：（1）焊件间可直接相连，构造简单，制作加工方便；（2）不削弱截面，用料经济；（3）连接的密闭性好，结构刚度大；（4）可实现自动化操作，提高焊接结构的质量。

缺点是：（1）在焊缝附近的热影响区内，钢材的材质变脆；（2）焊接残余应力和变形使受压构件承载力降低；（3）焊接结构对裂纹很敏感，低温时冷脆的问题较为突出。

一、焊缝的形式1．角焊缝图 1 直角角焊缝截面图 2 斜角角焊缝截面角焊缝按其截面形式可分为直角角焊缝和斜角角焊缝。

两焊脚边的夹角为90°的焊缝称为直角角焊缝，直角边边长h f 称为角焊缝的焊脚尺寸，h e ＝0.7h f 为直角角焊缝的计算厚度。

斜角角焊缝常用于钢漏斗和钢管结构中。

对于夹角大于135°或小于60°的斜角角焊缝，不宜用作受力焊缝（钢管结构除外）。

2．对接焊缝对接焊缝的焊件常需加工成坡口，故又叫坡口焊缝。

焊缝金属填充在坡口内，所以对接焊缝是被连接件的组成部分。

坡口形式与焊件厚度有关。

当焊件厚度很小（手工焊≤t 6mm ，埋弧焊≤t 10mm ）时，可用直边缝。

对于一般厚度（t=10～20mm ）的焊件可采用具有斜坡口的单边V 形或V 形焊缝。

斜坡口和离缝c 共同组成一个焊条能够运转的施焊空间，使焊缝易于焊透；钝边p 有托住熔化金属的作用。

对于较厚的焊件（t ＞20mm ），则采用U 形、K 形和X 形坡口。

对于V 形缝和U 形缝需对焊缝根部进行补焊。

对接焊缝坡口形式的选用，应根据板厚和施工条件按现行标准《建筑结构焊接规程》的要求进行。

凡T 形，十字形或角接接头的对接焊缝称之为对接与角接组合焊缝。

图3 对接焊缝的坡口形式 3．焊缝质量检验《钢结构工程施工质量验收规范》规定焊缝按其检验方法和质量要求分为一级、二级和三级。

钢结构连接计算书
一、连接件类别：
焊缝连接中的直角焊缝
二、计算公式：
1,在通过焊缝形心的拉力，压力或剪力作用下的焊缝强度按下式计算：
2,在其它力或各种综合力作用下，f,f共同作用处。

式中──对接焊缝强度
N──构件轴心拉力或轴心压力，取 N＝3430N；
l w──对接焊缝或角焊缝的计算强度，取l w=200mm；
──作用力与焊缝方向的角度=0度；
t──在对接接头中为连接件的最小厚度；在T形接头中为腹板的厚度,取 t＝
15mm；
f──按焊缝有效截面(h e l2)计算，垂直于焊缝长度方向的应力；
h e──角焊缝的有效厚度，对直角焊缝等于0.7h f=3.5mm f；
h f──较小焊脚尺寸,取 h f=5mm；
t──正面角焊缝的强度设计值增大系数；对承受静荷载或间接承受动力荷载结构取1.22，
对直接承受动荷载结构取1.0；
f──按焊缝有效截面计算，沿焊缝长度方向的剪应力；
f f w──角焊缝的强度设计值。

三、计算结果：
1, 正应力f=N×sin(γ * PI / 180)/(l w×h e)=3430×sin(0.000)/(200×
3.5)=0.00N/mm2；
2, 剪应力f=N×cos(γ * PI / 180)/(l w×h e)=3430×cos(0.000)/(200×3.5)=4.90N/mm2；
3, 综合应力 [(f/t)2+f2]1/2=8.49N/mm2；
结论：力平行于焊缝长度,计算得出的剪应力小于或等于对接焊缝的抗拉抗压强度设计值
f t w=185N/mm2,所以满足要求!。

钢结构连接计算公式总汇1：钢结构连接计算公式总汇本旨在提供钢结构连接计算公式的总汇，以便工程师在进行钢结构计算设计时能够准确、高效地进行连接设计。

以下是各类常用的钢结构连接计算公式详细细化。

1. 强度计算公式1.1 焊缝强度计算公式在焊缝连接设计中，可以使用以下强度计算公式：σ = k1 × k2 × k3 × α × A其中，σ为焊缝的强度；k1为材料强度的修正系数；k2为焊缝形状的修正系数；k3为焊缝质量的修正系数；α为焊缝强度的系数；A为焊缝的有效截面积。

1.2 螺栓强度计算公式在螺栓连接设计中，可以使用以下强度计算公式：σ = k1 × k2 × α × A其中，σ为螺栓的强度；k1为材料强度的修正系数；k2为螺栓形状的修正系数；α为螺栓强度的系数；A为螺栓的有效截面积。

2. 刚度计算公式2.1 焊缝刚度计算公式焊缝连接的刚度计算可以使用以下公式：k = k1 × k2 × k3 × α × E × I / L 其中，k为焊缝的刚度；k1为材料刚度的修正系数；k2为焊缝形状的修正系数；k3为焊缝质量的修正系数；α为焊缝刚度的系数；E为材料的弹性模量；I为焊缝截面惯性矩；L为焊缝的长度。

2.2 螺栓刚度计算公式螺栓连接的刚度计算可以使用以下公式：k = k1 × k2 × α × E × A / L其中，k为螺栓的刚度；k1为材料刚度的修正系数；k2为螺栓形状的修正系数；α为螺栓刚度的系数；E为材料的弹性模量；A为螺栓的截面积；L为螺栓的长度。

附件：1. 强度计算公式表格2. 刚度计算公式表格法律名词及注释：1. 材料强度的修正系数：根据不同材料的特性，经过实验和理论分析得出的修正系数，用于修正材料在实际工程中的强度。

2. 焊缝形状的修正系数：根据焊缝的形状特征，经过实验和理论分析得出的修正系数，用于修正焊缝在实际工程中的强度。

钢结构焊缝计算公式
计算钢结构焊缝强度可以使用相关标准的公式，以下是一种常用的计算公式：
1. 焊缝抗剪强度计算公式：
强度 = 0.7 ×抗剪强度 ×焊缝有效截面积
其中，
抗剪强度：根据材料的强度性能和焊缝类型，可通过相应的标准查表或计算得到；
焊缝有效截面积：计算得到的焊缝截面积，减去焊缝的凹坑等不良现象导致的有效面积损失。

2. 焊缝抗拉强度计算公式：
强度 = 0.7 ×抗拉强度 ×焊缝有效截面积
其中，
抗拉强度：根据材料的强度性能和焊缝类型，可通过相应的标准查表或计算得到；
焊缝有效截面积：计算得到的焊缝截面积，减去焊缝的凹坑等不良现象导致的有效面积损失。

以上是常见的焊缝强度计算公式，具体计算需要根据所使用的钢材、焊接方法、焊缝形式等参数进行匹配和计算，建议参考相关标准进行具体计算。

1、试验算图示焊缝连接的强度。

已知作用力F=150kN(静力荷载)，手工焊，E43型焊条，w f f =160N/mm 2。

(12分)0.78384A =⨯⨯()10.786W =⨯截面内力：150,33VKN M KN m ==⋅321501034.9/4300.8Fe F N mm A τ⨯===623310119.9/275251.2Mf M N mm W σ⨯===故该连接可靠 2、如图所示一梁柱的端板连接，钢材为Q235，采用M20C 级普通螺栓，该连接所受的偏心力F=150kN ，试验算其连接的强度是否满足要求。

（2170/b t f N mm =，17.66e d mm =）(12分)解：偏心距e=80mm ，核心距：()22214801608010160iy mm ny ρ⨯+===⨯∑e ρ=，为小偏心 2245170416504b b e t t d N f N π==⨯=…()11222150000150000801603000010480160b bt t i F Fey N f N N n y ⨯⨯=+=+=<+∑3、图示简支梁，不计自重，Q235钢，，受压翼缘有做够约束能保证整体稳定，均布荷载设计值为50kN/m ，荷载分项系数为1.4，f =215N/mm 2。

问该梁抗弯强度及刚度是否满足要求。

已知：25N/mm 1006.2,3845,250][⨯===E EI qll xωω(16分)解：截面几何特征值：()3341150520142500 278433333.312x I mm =⨯-⨯= 3 1070897.4/2x x IW mm h ==…截面抗弯强度：取 1.05x γ=()1 1.450363158M kN m=⨯⨯=⋅62231510280.1/295/1.051070897.4x x x M N mm f N mm W σγ⨯===<=⨯，满足要求4455550600011384384 2.0610278433333.30.068250x ql EI ω⨯⨯===>⨯⨯⨯ 梁刚度不满足要求…1、试设计如图所示角钢与连接板的连接角焊缝。
