微机保护装置工作原理要说这微机保护装置啊，可真是个好东西，就像是咱们电力系统的贴身保镖，时刻保护着电力设备的安危。
今儿个，咱就来聊聊这微机保护装置的工作原理，也算是给咱这电力系统里的高科技设备揭揭秘。
这微机保护装置啊，它其实是个高度集成化的自动保护设备，里头藏着个微型计算机，也就是咱们常说的微处理器。
这家伙可聪明了，能执行复杂的算法，判断电力系统的运行状态，一旦发现有不对劲的地方，立马就能采取措施，比如隔离故障点或者发出警告，防止电力设备的损坏和电力系统的不稳定。
要说这工作原理啊，咱得先说说它的硬件构成。
微机保护装置里头，有数据采集系统，也就是模拟量输入系统，它就像是咱们的眼睛，时刻盯着电力系统的电流、电压这些参数，然后把这些数据转换成数字信号，传给大脑——也就是微机主系统。
这微机主系统里头啊，有微处理器、存储器、定时器这些家伙，它们就像是咱们的大脑，负责分析处理这些数据，判断电力系统是否正常运行。
还有开关量输入输出电路，它就像是咱们的手脚，能根据大脑的判断，执行相应的动作，比如跳闸或者发出警告信号。
这人机接口啊，就像是咱们的脸，有显示屏和操作界面，能让咱们跟这微机保护装置进行对话，监控设备状态和配置保护参数。
再来说说这软件吧，微机保护装置里头啊，还有一套完整的软件系统，包括初始化模块、数据采集管理模块、故障检出模块、故障计算模块、自检模块等等。
这些模块就像是咱们身体的各个器官，各司其职，共同维护着电力系统的安全稳定运行。
要说这微机保护装置啊，它可真是够忙的，时刻都在盯着电力系统的运行状态，一旦发现异常，就得立马采取措施。
比如啊，它有个电流速断保护功能，要是哪一相的电流超过了设定的整定值，并且达到了整定延时，它就会立马跳闸，切断故障回路。
还有定时限过流保护、反时限过电流保护、过负荷保护、零序过流/过压保护、失压保护等等，这些保护功能啊，就像是咱们身体的各种防御机制，时刻保护着咱们电力系统的安全。

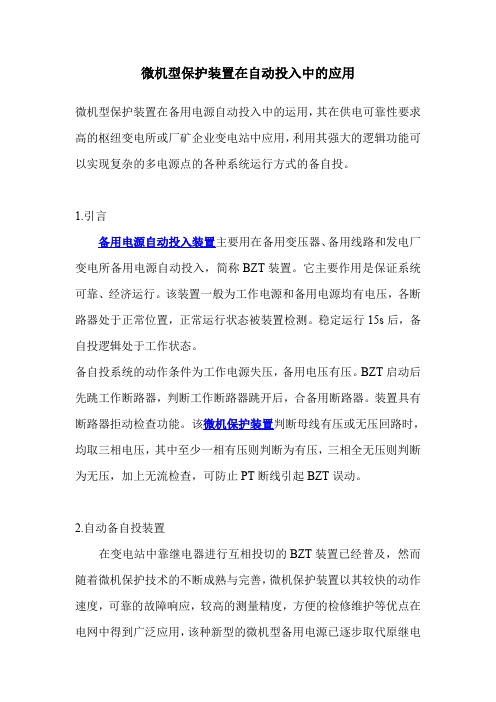

微机型保护装置在自动投入中的应用微机型保护装置在备用电源自动投入中的运用，其在供电可靠性要求高的枢纽变电所或厂矿企业变电站中应用，利用其强大的逻辑功能可以实现复杂的多电源点的各种系统运行方式的备自投。
1.引言备用电源自动投入装置主要用在备用变压器、备用线路和发电厂变电所备用电源自动投入，简称BZT装置。
它主要作用是保证系统可靠、经济运行。
该装置一般为工作电源和备用电源均有电压，各断路器处于正常位置，正常运行状态被装置检测。
稳定运行15s后，备自投逻辑处于工作状态。
备自投系统的动作条件为工作电源失压，备用电压有压。
BZT启动后先跳工作断路器，判断工作断路器跳开后，合备用断路器。
装置具有断路器拒动检查功能。
该微机保护装置判断母线有压或无压回路时，均取三相电压，其中至少一相有压则判断为有压，三相全无压则判断为无压，加上无流检查，可防止PT断线引起BZT误动。
2.自动备自投装置在变电站中靠继电器进行互相投切的BZT装置已经普及，然而随着微机保护技术的不断成熟与完善，微机保护装置以其较快的动作速度，可靠的故障响应，较高的测量精度，方便的检修维护等优点在电网中得到广泛应用，该种新型的微机型备用电源已逐步取代原继电器投切的BZT装置，它独有的特点很适合现在综合自动化变电站，具体表现如下:（1）就地或远方进行备自投的投退。
（2）四个串行通讯可将信息上传、远方查询、整定或与PC机连接进行整定、试验、查询。
（3）具有自检功能，良好的人机界面，使调试、维护、整定极为方便。
（4）可单独应用也可和变电站综合自动化配套应用。
（5）适用于各种接线方式的备用电源自投方式，同时可根据运行方式的变化，装置不做任何改动，仅通过灵活的逻辑编程，适应新运行方式的备用电源自投的需要。
3.备自投装置的应用备自投装置是美国生产的微机综合保护装置，备用电源自动投入保护装置利用有电流检测、两侧电压检测功能，多路接点的输入/输出功能和极强的SELOGIC逻辑编程功能以构成各种接线方式的备用电源自动投入装置，EL-351A的电流、电压保护和故障录波为装置提高了运行的安全水平和故障分析水平。

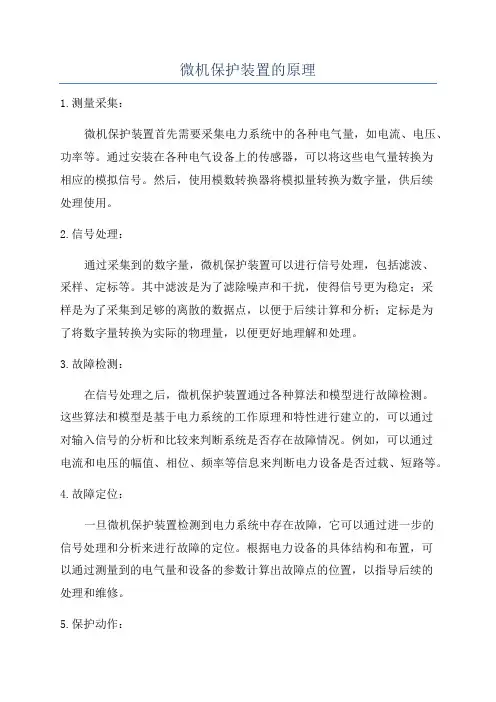

微机保护装置的原理1.测量采集：微机保护装置首先需要采集电力系统中的各种电气量，如电流、电压、功率等。
通过安装在各种电气设备上的传感器，可以将这些电气量转换为相应的模拟信号。
然后，使用模数转换器将模拟量转换为数字量，供后续处理使用。
2.信号处理：通过采集到的数字量，微机保护装置可以进行信号处理，包括滤波、采样、定标等。
其中滤波是为了滤除噪声和干扰，使得信号更为稳定；采样是为了采集到足够的离散的数据点，以便于后续计算和分析；定标是为了将数字量转换为实际的物理量，以便更好地理解和处理。
3.故障检测：在信号处理之后，微机保护装置通过各种算法和模型进行故障检测。
这些算法和模型是基于电力系统的工作原理和特性进行建立的，可以通过对输入信号的分析和比较来判断系统是否存在故障情况。
例如，可以通过电流和电压的幅值、相位、频率等信息来判断电力设备是否过载、短路等。
4.故障定位：一旦微机保护装置检测到电力系统中存在故障，它可以通过进一步的信号处理和分析来进行故障的定位。
根据电力设备的具体结构和布置，可以通过测量到的电气量和设备的参数计算出故障点的位置，以指导后续的处理和维修。
5.保护动作：最后，当微机保护装置确认存在故障并确定故障位置之后，它会采取相应的保护动作以保护电力设备的安全运行。
这些保护动作通常包括断开故障电路、切除故障负荷和发送报警信号等。
同时，微机保护装置还会记录故障发生的时间、位置和原因等信息，以供后续的故障分析和预防。
总之，微机保护装置通过采集、处理、分析电力系统中的各种电气量来检测故障，定位故障，并最终采取适当的措施以保护电力设备的安全运行。
通过软件算法和模型的支持，微机保护装置能够快速、准确地响应电力系统中的异常情况，并对其进行及时控制和保护。
微机保护原理微机是现代社会中不可或缺的一部分，它们广泛应用于各个领域，包括工业控制、通信、交通、金融等。
然而，微机在运行过程中会受到各种各样的干扰和破坏，因此，保护微机的安全和稳定运行就显得尤为重要。
本文将介绍微机保护的原理和方法。
首先，微机保护的原理是保证微机在正常运行时不受到外部干扰和破坏，同时在遇到故障时能够及时做出反应，保护自身和周边设备的安全。
微机保护的原理主要包括过电压保护、过电流保护、过温保护和短路保护等方面。
过电压保护是指当微机受到电压超过额定值时能够及时切断电源，防止微机损坏。
过电流保护则是在微机受到过大电流冲击时能够快速切断电源，避免损坏。
过温保护是指在微机温度过高时能够自动停止运行，以免造成损坏。
而短路保护则是在微机发生短路时能够迅速切断电源，防止火灾等事故发生。
为了实现微机保护的原理，我们可以采取一系列措施。
首先是安装过压保护器和过流保护器，它们可以在电压或电流超过额定值时迅速切断电源。
其次是安装温度传感器和热敏电阻，当温度超过安全范围时能够自动切断电源。
此外，还可以采用软件保护措施，比如设置软件监测程序，及时发现微机故障并做出相应的保护措施。
除了以上的保护原理和方法外，我们还需要定期对微机进行维护和检测，及时发现问题并进行修复。
同时，要加强对微机使用人员的培训，提高他们的安全意识，避免因误操作导致微机损坏。
此外，还要加强对微机的管理，确保其正常运行，及时更新硬件和软件，提高微机的抗干扰能力。
总之，微机保护原理是保证微机在正常运行时不受到外部干扰和破坏，同时在遇到故障时能够及时做出反应，保护自身和周边设备的安全。
实现微机保护的原理需要我们采取一系列的措施，包括安装过压保护器和过流保护器、温度传感器和热敏电阻等硬件设备，以及加强对微机的维护和管理。
只有这样，我们才能保证微机的安全和稳定运行，为各个领域的发展提供可靠的技术支持。
电力系统微机保护装置原理电力系统微机保护装置是电力系统中一种重要的保护设备，其工作原理是通过采集电力系统中的各种信号，并经过数字处理，判断系统是否存在故障，并快速对故障进行定位和切除，从而保护电力设备的安全和系统的稳定运行。
首先，电力系统微机保护装置通过各种传感器采集电力系统中的各种电参数信号，如电流、电压、频率、功率等。
这些传感器将电力系统的实时数据转换成模拟电信号，并输入到微机保护装置中。
其次，信号处理是电力系统微机保护装置中最重要的环节之一、在这个环节中，模拟电信号经过模数转换器转换成数字信号，然后通过滤波器和采样器对数字信号进行滤波和采样。
滤波的目的是去除高频噪声和干扰信号，使得保护装置仅处理与故障相关的信号。
采样的目的是将连续的模拟信号离散化，以供数字处理。
接下来，电力系统微机保护装置通过数字信号处理器对采样得到的数字信号进行处理和分析。
这个过程主要包括功率谱分析、差动保护、过电流保护、距离保护等算法和技术的应用。
通过这些算法和技术，可以判断系统中是否存在故障，并对故障进行定位和分类，确定故障类型和故障位置。
最后，电力系统微机保护装置通过输出装置对故障进行动作，并切除故障点，以保护电力设备的安全。
根据故障类型和电力系统的保护需求，保护装置可以发出信号给断路器、接触器等装置，使其切除故障点，以防止电力系统进一步损坏。
总结来说，电力系统微机保护装置通过信号采集、信号处理、故障判断和保护动作四个环节，对电力系统进行实时监测和保护。
其主要原理是通过数字处理和算法分析，判断电力系统的状态，识别故障类型和位置，并对故障进行及时切除，以保护电力设备的安全和电力系统的稳定运行。
电力系统微机保护装置的应用可以提高电力系统的安全性和可靠性，对于电力系统的正常运行具有重要的作用。
微机保护装置微机保护装置是一种对电力系统进行监测和保护的设备，它通常由微处理器、保护信号处理器、显示和操作单元、通信接口等组成。
微机保护装置在电力系统中发挥着至关重要的作用，它能够及时发现电力系统中的故障，并快速响应，保障电力系统的安全运行。
本文将介绍微机保护装置的基本概念、功能以及未来发展方向。
基本概念微机保护装置是一种电气信号的自动监测和保护设备，它采用数字式处理器技术，能够对电力系统中的各种故障进行快速判断和处理，如短路、过电压、欠电压、电流不平衡等。
微机保护装置通常安装在电力系统的主变电站、开关站以及继电保护室等位置，主要用于保护电力系统中的电缆、发电机、变压器、开关等各种柔性电气设备。
微机保护装置由微处理器、保护信号处理器、显示和操作单元、通信接口等组成。
微处理器是整个系统的核心，它能够对电力系统中的故障进行判断和控制，保护信号处理器则用于接收电力系统中的电气信号，并将其数字化处理，显示和操作单元主要用于人机交互，方便操作者了解系统的运行情况和故障信息。
通信接口用于与其他系统进行数据交换，如与调度中心进行通信，实现远程监测和控制。
功能微机保护装置具有以下主要功能：故障检测微机保护装置能够及时发现电力系统中的故障，如短路、过电压、欠电压、电流不平衡等。
通过对电气信号的采集和处理，能够对系统中的故障进行准确判断和处理，提高系统的可靠性和稳定性。
故障定位微机保护装置能够准确计算出电力系统中的故障位置，方便维修人员及时进行故障排除和修复。
定位结果精确，能够有效的提高维修效率，降低维修成本。
工程监控微机保护装置能够监测电力系统中各个设备的运行状态，如电流、电压等，可以提前发现设备运行状态的异常变化，实现预测性维护，保障电力系统的长期稳定运行。
数据通信微机保护装置还具有数据通信的功能，可以与其他系统进行数据交换，如与调度中心进行通信，实现远程监测和控制，方便管理人员进行实时监控和分析，提高系统运行的效率和容错能力。
MMP－M1异步电动机微机保护装置的原理及应用Abstract：Discusses the PC protector for MMP－M1 electromotor to analyze the frequently occurred malfunctions of high voltage asynchronous electromotor and relative methods trouble shorting, and also tells of its principle, formation and specialty.Key words：MMP－M1 asynchronous electromotor；Negative sequence filter；Modulate principle；Overloading protection摘要：分析MMP－M1高压异步电动机保护装置的常见故障及故障判据，并介绍其原理、构造及特点。
关键词：MMP－M1异步电动机；负序过滤；整定原则；过载保护1前言我国目前高压电动机的保护方式仍以继电器式和集成电路式为主，虽然起到了一定的保护作用，但都存在一定的缺陷。
异步电机的电磁式继电器保护，主要以电流增大为故障判据，缺点在于：对于断相等严重不对称故障，由于一般不出现显著的电流幅值增大，从而使保护装置不能及时动作；对于供电电源电压不对称等原因产生的负序电流导致电机发热损坏，不能进行有效保护。
集成电路式保护虽然在保护原理上有所改进，但其保护特性一般无法和电动机实际发热曲线很好配合，使用过程中经常出现拒动或误动，使其工作时有一定缺陷。
针对传统继电器和集成电路式电机保护装置的缺点，国内外一些厂家及科研单位近年来相继开发了以微处理机为核心的新一代电动机微机保护装置。
其中，天水长城开关厂的MMP－M1异步电机保护装置就具有一定的代表性，该保护装置以16位微处理器为核心，具有强大的数据处理能力，实现了异步电动机常见故障的智能诊断，集成了多种保护功能，较好地实现了保护特性与电动机热曲线的配合。
微机综合保护装置原理与应用微机综合保护装置是一种基于微机控制的电力系统保护设备，可以对电力系统中的电压、电流、频率等参数进行实时监测和保护。
它具有操作灵活、功能强大、可靠性高等优点，在电力系统的稳定运行和安全保护中起到了重要的作用。
微机综合保护装置的原理是将电力系统的变量信号通过电流互感器、电压互感器等传感器进行采样，经过A/D转换后送入微处理器，通过运算处理后，判断电力系统是否存在故障，如过流、过压、欠电压、短路等。
当系统出现故障时，微机综合保护装置能够及时发出动作信号，通过断路器等执行器对故障进行隔离和恢复电力系统的正常工作状态。
1.过流保护：微机综合保护装置可以通过采集电流信号，实时监测系统中的电流变化情况，当电流超过额定值时，可以及时发出动作信号，通过断路器切断故障电路，防止系统过负荷运行。
2.短路保护：当电力系统中出现短路故障时，微机综合保护装置可以通过检测电流和电压的变化情况，判断故障点位置，并发出相应的动作信号，对故障电路进行隔离和修复，保护电力系统的正常运行。
3.过压保护：微机综合保护装置可以通过采集电压信号，实时监测系统中的电压变化情况，当电压超过额定值时，可以及时发出动作信号，通过断路器切断电源，防止系统发生过压故障，保护电气设备的安全运行。
4.欠电压保护：当电力系统中出现欠电压故障时，微机综合保护装置可以通过检测电压的变化情况，判断故障原因，并发出相应的动作信号，对故障电路进行隔离和修复，保护电力系统的正常运行。
除了以上基本保护功能外，微机综合保护装置还可以实现电力系统的监测、测量、通信等功能。
它可以实时监测电力系统的电压、电流、频率等参数，记录故障发生时的波形数据，方便故障分析和系统运行状态的评估。
同时，它还可以通过通信接口与上级调度系统进行联动，实现对电力系统的远程监控和控制。
总之，微机综合保护装置是一种非常重要的电力系统保护设备，它通过采集和处理电力系统的各种参数信号，实现对电力系统的实时监控和保护。
微机备自投装置的基本原理及应用微机线路备自投保护装置使系统自动装置与继电保护装置相结合，是一种对用户提供不间断供电的经济而又有效的技术措施，它在现代供电系统中得到了广泛的应用。
在此只对微机线路备自投保护装置在电力系统中两种备自投方式和基本原理进行探讨。
微机线路备自投保护装置（以下简称备自投）核心部分采用高性能单片机，包括CPU模块、继电器模块、交流电源模块、人机对话模块等构成，具有抗干扰性强、稳定可靠、使用方便等优点。
其液晶数显屏和备自投面板上所带的按键使得操作简单方便，也可通过RS485通讯接口实现远程控制。
装置采用交流不间断采样方式采集到信号后实时进行傅立叶法计算，能精确判断电源状态，并实施延时切换电源。
备自投具有在线运行状态监视功能，可观察各输入电气量、开关量、定值等信息，其有可靠的软硬件看门狗功能和事件记录功能。
产品在不同的电压等级如110kV、10kV、0.4kV系统的供配电回路中使用时需要设定不同的电气参数，在选择备自投功能时则一定不可以投入低电压保护，以免冲突引起拒动或误动。
如图1所示母联分段供电方式，母联开关断开，两个工作电源分别供电，两个电源互为备用，此方式称为母联备自投方式。
下面说明母联备自投工作原理：母线备自投：两条线路分别连接在断开的母联开关相连的两条母线上。
（1）正常运行：两段母线电压正常，两线路相连开关闭合，母联开关断开。
（2）备自投正向动作条件：装置正向运行，一段母线失压，另外一段母线电压正常；无外部闭锁开关量输入。
当满足条件后，先跳开失压线路开关，经延时后合上分段开关。
（3）如果PT装在线路侧而非母线侧，可以逆向动作，恢复到原有运行方式。
逆向动作需要满足的准备条件：一段进线电压正常，分段开关合闸，一条线路开关断开，另一条闭合。
满足准备条件后若干秒装置切换到逆向运行方式。
逆向动作条件：装置逆向运行，失电进线电压回复正常，无外部闭锁开关量输入。
满足逆向条件后，经延时跳开分段开关，确认后合上原失电开关。
微机保护工作原理
微机保护工作原理是通过监测微机系统内部的各种状态和外部环境的变化，并采取相应的措施来保护微机系统免受损害或故障。
具体的工作原理如下：
1. 温度保护：微机系统内部的温度过高容易导致电子元件的老化和损坏，因此需要通过温度传感器监测温度的变化，并在温度超过一定阈值时采取降低运行速度、增加风扇转速或自动关机等措施来降低温度。
2. 电压保护：微机系统对于电压的要求比较严格，过高或过低的电压都可能导致电子元件的损坏。
为了保护微机系统，通常会使用各种稳压电路和过压保护电路来稳定输入电压，并在电压异常时通过自动断电或发送报警信号等方式来保护微机系统。
3. 电流保护：微机系统中电流的过载会导致电子元件的过热和损坏，因此需要使用过流保护电路来监测电流的变化，并在电流超过一定阈值时采取相应的措施，如自动断电或降低负载等。
4. 过载保护：微机系统中的各个组件和外设都有其工作范围，超过该范围可能导致系统运行不稳定或故障。
为了保护微机系统，通常会使用过载保护电路来监测各个组件和外设的工作状态，并在超过规定范围时采取相应的措施来保护微机系统。
5. 过频保护：微机系统的工作频率也有一定的范围，超过该频率可能导致电子元件的损坏。
为了保护微机系统，通常会使用过频保护电路来监测系统的工作频率，并在超过规定范围时采
取相应的措施，如自动降低频率或断电等。
总之，微机保护工作原理是通过监测微机系统内部的各种状态和外部环境的变化，并采取相应的措施来保护微机系统免受损害或故障，从而提高系统的稳定性和可靠性。
