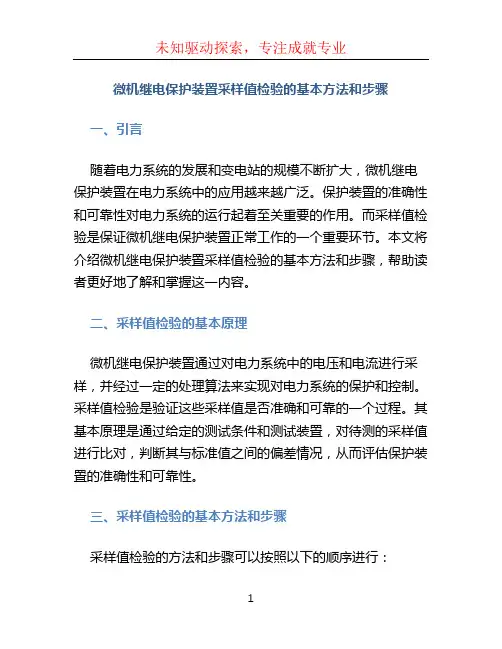

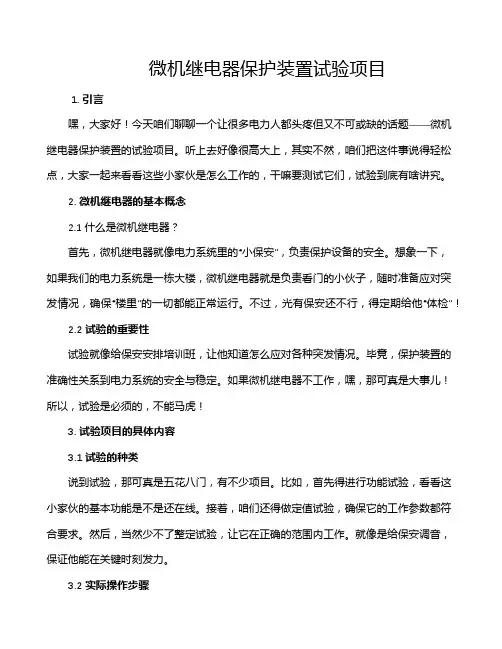

微机继电器保护装置试验项目

微机继电器保护装置试验项目

微机继电器保护装置试验项目1. 引言嘿，大家好！今天咱们聊聊一个让很多电力人都头疼但又不可或缺的话题——微机继电器保护装置的试验项目。

听上去好像很高大上，其实不然，咱们把这件事说得轻松点，大家一起来看看这些小家伙是怎么工作的，干嘛要测试它们，试验到底有啥讲究。

2. 微机继电器的基本概念2.1 什么是微机继电器？首先，微机继电器就像电力系统里的“小保安”，负责保护设备的安全。

想象一下，如果我们的电力系统是一栋大楼，微机继电器就是负责看门的小伙子，随时准备应对突发情况，确保“楼里”的一切都能正常运行。

不过，光有保安还不行，得定期给他“体检”！2.2 试验的重要性试验就像给保安安排培训班，让他知道怎么应对各种突发情况。

毕竟，保护装置的准确性关系到电力系统的安全与稳定。

如果微机继电器不工作，嘿，那可真是大事儿！所以，试验是必须的，不能马虎！3. 试验项目的具体内容3.1 试验的种类说到试验，那可真是五花八门，有不少项目。

比如，首先得进行功能试验，看看这小家伙的基本功能是不是还在线。

接着，咱们还得做定值试验，确保它的工作参数都符合要求。

然后，当然少不了整定试验，让它在正确的范围内工作。

就像是给保安调音，保证他能在关键时刻发力。

3.2 实际操作步骤在实际操作时，首先我们要先断开设备电源，确保安全。

然后，再把微机继电器接入试验设备，简单说就是给它连接好所有的线路。

接下来，逐步施加不同的电流和电压，观察它的反应。

哎呀，这可得认真记录，别让小家伙漏掉啥信息。

试验结束后，别忘了恢复设备，确保一切正常。

记住，万一不小心把系统搞乱了，可是会被同事们笑话的！4. 注意事项4.1 安全第一做试验的时候，安全可是头等大事！绝对不能心大。

毕竟，电力系统可不是开玩笑的，万一出个意外，那可就麻烦大了。

所以，操作时一定要佩戴好防护装备，遵守操作规程。

千万别小看了这些细节，它们能救你一命！4.2 文档记录试验结束后，还得好好记录。

把每一步操作都写下来，就像是给后来的小伙伴留个“备忘录”。

微机保护装置测试实训报告

微机保护装置测试实训报告

微机保护装置测试实训报告一、实训目的本次实训旨在通过对微机保护装置的测试，使学生能够掌握微机保护装置的工作原理、测试方法和技巧，提高学生的实际操作能力和解决问题的能力。

二、实训内容1. 微机保护装置概述微机保护装置是电力系统中用于监测、控制和保护电力设备的重要组成部分。

它采用微处理器技术，具有高可靠性、高精度、高速度等特点，在电力系统中起着至关重要的作用。

2. 微机保护装置测试方法（1）检查仪器设备是否齐全，并进行初步准备；（2）进行接线，确保接线正确无误；（3）进行参数设置，包括选择被测设备类型、输入被测设备参数等；（4）进行测试操作，并记录测试结果；（5）分析测试结果，判断被测设备是否正常工作。

3. 微机保护装置测试技巧（1）仪器使用前应认真阅读说明书，并按照要求进行初步准备；（2）在接线前应先了解被测设备的型号和参数，并根据需要进行相应设置；（3）在测试过程中应注意观察仪器显示情况，并及时记录测试结果；（4）在分析测试结果时应结合被测设备的实际情况进行判断和分析。

三、实训步骤1. 实验前准备（1）检查仪器设备是否齐全，包括微机保护装置、电源、测试线等；（2）进行初步准备，包括插头安装、接线等。

2. 微机保护装置参数设置根据被测设备的型号和参数进行相应设置，包括选择被测设备类型、输入被测设备参数等。

3. 微机保护装置测试操作按照要求进行测试操作，包括开关操作、参数调节等。

4. 测试结果记录与分析在测试过程中及时记录测试结果，并结合被测设备的实际情况进行判断和分析。

四、实训心得体会通过本次实训，我深刻认识到微机保护装置在电力系统中的重要性。

同时，我也掌握了微机保护装置的工作原理、测试方法和技巧，并提高了自己的实际操作能力和解决问题的能力。

在以后的工作中，我将继续努力学习和掌握更多的知识和技能，为电力系统的稳定运行做出自己的贡献。

CTS500系列通用型微机保护测控装置使用说明书V0版

CTS500系列通用型微机保护测控装置使用说明书V0版

CTS500系列通用型微机保护测控装置使用说明书V2.0版杭州秉扬电子科技有限公司CTS500系列微机保护测控装置是多年实践应用和运行经验上，吸取国内外微机保护装置现有的先进技术。

听取国内资深继电保护专家与电力自动化系统人员意见，结合中国电网运行特点和客户要求而自主研发推出的新一代微机保护测控装置，被广泛应用于电力、水利、石油、化工等行业10KV及以下电压等级系列。

作为各种电气设备的主保护或后备保护。

CTS500系列装置针对不同需求客户而设计,装置具有保护.测控.通迅功能.整合了第一代微机保护装置.微机测控装置.微机操作箱功能.更加有利于国家电网自动化进程的要求,同时装置通迅功能可服务于电力自动化系统,变电站自动化系统.变配点自动化系统,完全实现了国家电网对自动化系统的要求.本装置保护功能全面可用于环网型供电等电气一次设备的保护.在技术上继电保护满足选择性、速动性、灵敏性和可靠性四个要求。

重要说明：1、本装置定值设置初始密码为：0000.（可在系统设置里面设置密码）。

传动测试默认密码为：1001.系数效正界面为出厂调试值。

无需更改。

2、本装置工作电源为A/DC110V-220V通用，直流输入时请注意极性。

默认CT：5A.零序：1/5A通用。

互感器变比设置在系统参数内设置。

若接入互感器变比为100：5，则在设置项设置成20即可。

3、本装置开关量为无源干接点输入。

用户仅需要提供对应触点即可。

若距离较远。

建议采用屏蔽电缆或专用开关量端子。

若需要投入变压器非电量保护。

请选择对应干变和油变。

4、保护电流若只采集两相。

B相置空即可。

零序电流选择三相合成或外接零序。

（可在系统设置里面设置零序生成方式）。

出厂默认为外接零序。

5、保护动作或告警等事件记录的复归在事件记录屏内复归。

（按确认键盘进行复归）。

6、本装置外形尺寸分为L型与H型。

方便不同环境的安装要求。

请在订货时备注。

7、本装置默认不带RS485通迅接口及遥控合闸回路。

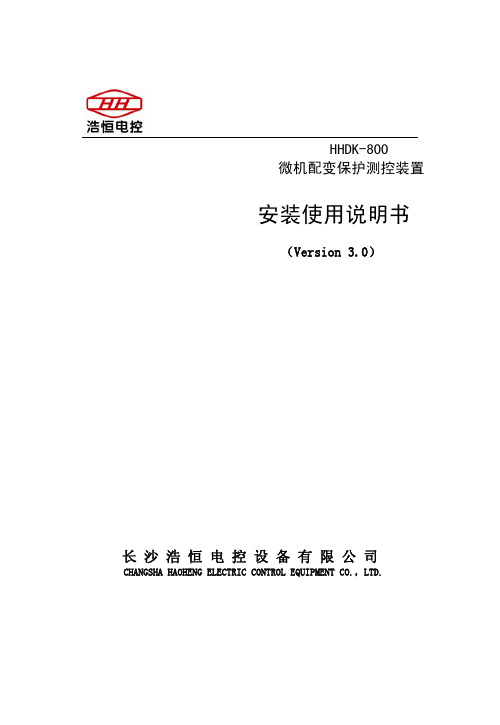

HHDK-800微机配变保护测控装置说明书v3.0

HHDK-800微机配变保护测控装置说明书v3.0

1.2
功能配置
功能名称 速断保护 限时速断保护 过流保护 反时限过流保护 零序过流保护 过负荷保护 保护 功能 低电压保护 过电压保护 失压保护 重瓦斯保护 轻瓦斯保护 超温保护 过温保护 TV 断线检测 遥信采集、装置遥信变位、事故遥信 通信 功能 UAB、UBC、UCA、Ia、Ib、Ic、3Uo、3Io、Ua、 Ub、Uc 等模拟量的遥测 √ 正常断路器遥控分合 HHDK-800 √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √
1 1.1 1.2 1.3 2 2.1 2.2 2.3 3 3.1 3.2 3.3 3.4 4 4.1 4.2 4.3 4.4 4.5 4.6 4.7 4.8 4.9
装置简介................................................................................................ 1 应用范围 ........................................................................................... 1 功能配置 ........................................................................................... 1 主要特点 ........................................................................................... 2 安装....................................................................................................... 2 开孔和固定........................................................................................ 2 接线 .................................................................................................. 3 现场服务注意事项 ............................................................................. 4 装置人机接口及其操作........................................................................... 4 装置面板布置 .................................................................................... 4 主显示界面........................................................................................ 5 弹出菜单界面 .................................................................................... 6 装置操作 ........................................................................................... 7 保护功能.............................................................................................. 16 三段过流保护 .................................................................................. 16 反时限过流保护............................................................................... 17 过负荷保护...................................................................................... 18 零序过流保护 .................................................................................. 19 低电压保护...................................................................................... 19 过电压保护...................................................................................... 20 失压保护 ......................................................................................... 20 重瓦斯保护...................................................................................... 20 轻瓦斯保护...................................................................................... 21

WXH-820A微机线路保护测控装置技术及使用说明书V2[1].0

WXH-820A微机线路保护测控装置技术及使用说明书V2[1].0
H、E、L、L、O 品质是许继 HELLO 系列产品的共同特点，具体如下： H：即 High，高品质包括：
高科技：采用现场组态技术（FCT）、可视化的软件开发技术（VLD）。 高质量：以专业的、成熟的软硬件平台为依托，丰富的运行经验和充分验证的原理
算法为基础，自动测试为前提，先进的研发管理理念和研发开发管理工具为手段， 保证研发、生产、制造过程中各个环节的质量，为用户提供高品质的产品。 E：即 Easy，工作轻松包括： 易使用：人机界面友好、仿 WINDOWS 操作菜单，具有调试向导系统和一键完成 定检功能，使现场调试、维护、定检工作变得轻松。 L：即 Low，低消耗包括： 低投入成本：不同的装置共享插件，降低了购买装置和备件储备成本。 低故障率：先进的检测技术和完善的生产质量保障体系，使得产品的故障大大降低， 大幅度减少了被保护对象的停运时间。 L：即 reaLize，实现技术包括： 平台化：软件、硬件的设计都采用平台化的思想，使不同电压等级的保护装置可以 共享硬件平台，不同的硬件平台可以共享软件，降低了日后硬件、软件的升级和维 护工作。 专业化：不同领域的研发工作都由专业人员完成，通过规范的接口集成不同层次、 不同领域的研发成果，让用户充分享受到高科技的产品。 模块化：对所有的功能模块分别封装成柔性继电器，不同装置通过配置不同的柔性 继电器完成该装置的功能，能够顺速响应不同用户的个性化需求。 O：即 technOlogy，专利技术包括： VLD 开发技术：VLD 开发工具类似与“PLC”的开发环境，在该环境下所有的保 护逻辑都是由不同可视化的柔性继电器组成，实现了业界用继电保护语言开发程序 的梦想。 双连接器技术：采用后插拨双连接器的技术，强弱电彻底分离的原则，提高了装置 硬件电磁兼容能力。 感谢您使用许继电气股份有限公司的产品。为了安全、正确、高效地使用本装置，请您 务必注意以下重要提示：

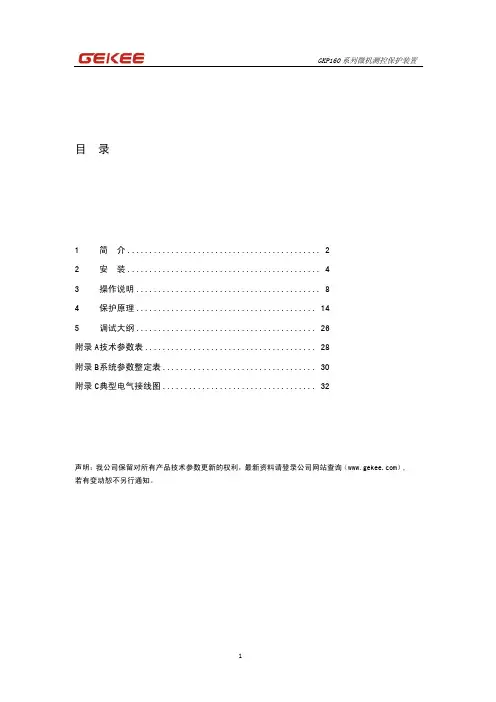

GEKEE GKP160 系列微机测控保护装置 说明书

GEKEE GKP160 系列微机测控保护装置 说明书

目 录1 简 介 (2)2 安 装 (4)3 操作说明 (8)4 保护原理 (14)5 调试大纲 (26)附录A 技术参数表 (28)附录B 系统参数整定表 (30)附录C 典型电气接线图 (32)声明：我公司保留对所有产品技术参数更新的权利，最新资料请登录公司网站查询（）,若有变动恕不另行通知。

1 简 介1.1应用范围GKP160系列数字式多功能继电器是我公司推出的以电流电压保护为基本配置的数字式保护单元，适用于35kV及以下电压等级的小电流接地系统，作为各类电气设备和线路的主保护或后备保护。

针对被保护设备及保护要求的不同，GKP160系列的各种型号及功能如下：¾GKP160A——适用于进线保护，出线保护，母联保护，厂用变保护，电容器保护¾GKP160M——适用于高压电动机保护¾GKP160B——适用于进线备自投保护，母联备自投保护GKP160系列数字式多功能继电器保护功能配置表:.保护 GKP160A GKP160M GKP160B电流速断 √ √ √限时速断 √ √ √定时限过流 √ √ √反时限过流 √ √ √后加速 √ √ √过负荷 √ √ √零序电流 √ √ √负序电流 √ √ √过电压 √ √ √低电压 √ √ √失压 √ √ √负序电压 √ √ √零序电压 √ √ √备自投 √过热 √启动时间过长 √高温告警 √ √ √超温跳闸 √ √ √轻瓦斯告警 √ √重瓦斯跳闸 √ √CT断线 √ √ √PT断线 √ √ √跳闸回路断线 √ √ √1.2主要特点◆GKP160系列数字式多功能继电器不仅拥有继电保护完整的保护功能，而且对所有测量量进行数字化的处理和计算，保证了继电保护的可靠性和安全性。

它彻底抛弃了旧式保护继电器的体积大、二次接线繁琐、不易维护的缺点。

◆GKP160系列数字式多功能继电器采用了高性能的DSP数字信号处理器，具有极强的数据处理、逻辑运算和信息存储能力，具有先进内核结构、高速运算能力和实时信号处理等优良特性，各种继电保护算法可以轻松完成。

微机保护


地铁继电保护装置的现状

过去地铁的继电保护采用的是分立元件，一 种保护由多种继电器搭接成，现在复八线的 750V控制和保护仍由继电器和俄罗斯增量装 置构成，随着新线设备的投入运营和1、2# 线的设备更新，1、2、5、10、13、八通线 、机场线的供电系统及复八线的10KV系统均 已采用微机保护，但有些出口或连锁仍采用 了电磁继电器，其中多为中间继电器（微型 ）。
对于电磁型继电保护而言，这些互感器的二 次数值直接加到电磁型继电器的测量机构， 变换成机械力，然后在机械力的层次上进行 数据的比较，逻辑判断，中间不需要设置其 他的变换、隔离等环节。
微机保护信号的采集及预处理部分

微机保护装置是数字电路，它从电压互感器 、电流互感器上采集的电流、电压等模拟量 需要经过信息的预处理，变换为计算机识别 的数字量，然后在微型机CPU主系统的软件 基础上进行数据的比较、逻辑判断，中间需 要设置隔离屏蔽、变换电平等处理。
熟悉二次图纸的重要性

由于地铁10KV供电系统采用了不同厂 家、不同型号的继电保护装置，各装 置在接线和要求上会有差异，在进行 保护校验前，务必对10KV二次图纸进 行详细解读，掌握各点在正常情况和 非正常情况的状态，对做好保护校验 工作非常重要。
地铁10KV系统微机保护装置的种类
1.
2.
3.
4.
信息的综合、分析与逻辑判断



对于微机保护和电磁型继电器保护，都需要对由数 据采集系统输入的数据进行分析、处理，完成各种 继电保护的测量、逻辑和控制功能。电磁型继电保 护通过电磁型继电器及其模拟电路实现，而微机保 护装置通过其微型机CPU主系统实现。 常规的电磁型继电保护是靠模拟电路的构成来实现 的，即用模拟电路实现各种电量的加、减、乘、除 和延时与逻辑组合等要求。 而微机保护，即数字式继电保护，是用数字技术进 行数值（包括逻辑）运算来实现上述功能的。即微 机保护通过微机主系统中的程序软件来进行数据的 分析、运算和判断处理，以实现各种继电保护功能 。

LCS621微机线路保护测控装置

1 适用范围LCS621微机线路保护装置主要适用于35KV及以下电压等级的线路变压器组保护，可集中组屏，也可分散于开关柜。

2 主要功能2.1保护功能①三相（或两相）式三段电流保护（速断、限时电流速断、过流），（带后加速、低压闭锁、方向保护）②反时限过流保护（该功能仅适用于V2.02版以上）③三相一次重合闸(不对应启动、保护启动、检无压)④低频减载(带欠流闭锁，滑差闭锁)⑤零序方向保护（小电流接地选线用）⑥低压减载（带加速功能）⑦零序过流保护⑧过负荷告警⑨PT、CT断线、线路PT断线报警以上各种保护均有软件开关，可分别投入和退出。

2.2远动功能①遥测：Ia、Ib、Ic、P、Q、COSФ、Ula②遥信：一个断路器（双位置遥信），两个开关遥信，弹簧未储能，轻瓦斯告警，重瓦斯跳闸（油浸式）变压器超温告警，超温跳闸（干式变）③遥脉：本线路有功，无功电量（与两个遥信复用，可选）④遥控：本线路遥跳、遥合2.3录波功能装置具有故障录波功能，记忆最新8套故障波形，记录故障前10个周波，故障后10个周波，返回前10个周波，返回后5个周波，可在装置上查看、显示故障波形，进行故障分析，也可上传当地监控或调度。

3 技术指标3.1额定数据交流电流5A、1A交流电压100V交流频率50HZ直流电压220V、110V3.2功率消耗交流电流回路IN=5A 每相不大于0.5V A交流电压回路U=UN 每相不大于0.2V A直流电源回路正常工作不大于10W保护动作不大于20W3.3过载能力交流电流回路2倍额定电流连续工作10倍额定电流允许10S40倍额定电流允许1S交流电压回路 1.2倍额定电压连续工作直流电源回路80%—110%额定电压连续工作3.4测量误差测量电流电压不大于±0.3%有(无)功功率不大于±0.5%保护电流不大于±3%3.5温度影响正常工作温度：-10℃～55℃极限工作温度：-25℃～75℃装置在-10℃～55℃温度下动作值因温度变化而引起的变差不大于±1%。

微机继电保护综合测试仪装置说明书

目录第一章概述1第二章技术参数2第三章装置硬件结构3第四章单机运行软件操作方法54.1 工控鼠标使用方法 54.2 屏幕显示符号说明 54.3 操作说明54.3.1 主菜单 54.3.2 交流试验 54.3.3 直流试验 64.3.4 同期及低周试验74.3.5 时间测试（断路器多触头动作时间测量）74.3.6 整组试验1 84.3.7 整组试验2 94.3.8 功率及阻抗试验94.3.9 差动试验104.3.10 差动谐波10 第五章P C机软件操作方法115.1硬件、软件设置 115.2 软件使用说明115.2.1 交流电压、电流试验115.2.2 交、直流电压、电流试验125.2.3 整组试验1 125.2.4 整组试验2 145.2.5 距离保护定值试验145.2.6 零序保护定值试验155.2.7 差动继电器制动特性试验155.2.8 微机型差动保护制动特性试验165.2.9 谐波叠加试验185.2.10 差动谐波特性试验 185.2.11 同期试验195.2.12 高、低周及频率试验195.2.13 状态序列变换测量时间 195.2.14 I-t特性曲线测试 205.2.15 功率方向继电器及阻抗继电器试验205.2.16 断路器多触头动作时间测量 215.2.17 阻抗特性试验 215.2.18 四方公司系列保护综合测试程序 225.2.19 南瑞公司系列保护综合测试程序 235.2.20 南瑞公司保护工频变化量距离测试程序235.2.21 低压系列保护综合测试程序245.2.22 故障再现25第六章继电保护调试经验点滴及注意事项26第七章单机操作对各型继电器的校验方法27第八章精度调整，主机软件升级，故障维护，售后服务31第一章概述继电保护测试装置是保证电力系统安全可靠运行的一种重要测试工具。

随着现代电力系统规模的不断扩大，对电力系统运行和管理的可靠性、高效性要求的不断提高，继电保护人员的测试工作变得更加频繁和复杂。

许继电气 WFB-8203 微机电动机保护测控装置 技术及使用说明书

WFB-8203微机电动机保护测控装置技术及使用说明书许继电气股份有限公司XJ ELECTRIC CO.，LTD.许继电气股份有限公司XJ ELECTRIC CO.,LTD 地址：河南省许昌市许继大道1298号/邮编：461000/网址： 订货咨询：************/137****0756询价邮箱：****************目录1概述 (1)1.1应用范围 (1)1.2产品特点 (1)1.3功能配置 (2)2技术参数 (3)2.1基本电气参数 (3)2.2功率消耗 (4)2.3过载能力 (4)2.4触点性能 (4)2.5绝缘性能 (4)2.6冲击电压 (5)2.7机械性能 (5)2.8环境条件 (5)2.9电磁兼容能力 (5)3技术指标 (6)3.1差动保护 (6)3.2磁平衡差动保护 (6)3.3过流保护 (6)3.4反时限过流保护 (6)3.5堵转保护 (6)3.6长启动保护 (6)3.7负序过流保护 (7)3.8过负荷保护 (7)3.9过热保护 (7)3.10零序过流保护 (7)3.11零序过电压 (7)3.12过电压 (7)3.13低电压 (7)3.14低频保护 (7)3.15失步保护 (8)3.16低功率保护 (8)3.17逆功率保护 (8)3.18FC大电流闭锁 (8)3.19低电压启动闭锁功能 (8)3.20电机启动控制功能 (8)3.21非电量 (8)3.22返回值及返回系数 (8)3.23测量元件及精度 (8)3.24通讯及对时 (9)3.25记录容量 (9)4装置功能 (9)4.1比率差动保护 (9)4.2磁平衡差动保护 (12)4.3过流保护 (12)4.4反时限过流保护 (14)4.5电动机长启动保护 (15)4.6堵转保护 (16)4.7负序过流保护 (16)4.8过负荷保护 (17)4.9过热保护 (18)4.10零序过流保护 (19)4.11零序过电压保护 (20)4.12过电压保护 (21)4.13低电压保护 (21)4.14低频保护 (22)4.15失步保护 (23)4.16低功率或逆功率保护 (24)4.17FC回路大电流闭锁 (25)4.18工艺闭锁合闸 (26)4.19电机启动控制功能 (26)4.20非电量保护 (27)4.21断路器状态监测功能 (28)4.22PT异常告警 (30)4.23控制回路异常告警 (30)4.24弹簧未储能告警 (30)4.25跳位异常告警 (30)4.26事故总信号 (30)4.27装置故障告警 (31)4.28遥测、遥信及遥控功能 (31)4.29直流输出 (31)5装置硬件 (31)5.1结构与安装 (32)5.2主要插件 (32)5.3装置跳线说明 (38)5.4装置端子定义 (39)5.5典型接线 (42)6定值 (42)6.1WFB-8203定值单 (43)6.2定值整定说明 (48)7使用说明 (48)7.1液晶显示说明 (49)7.2指示灯说明 (50)7.3调试接口和键盘说明 (50)7.4命令菜单 (51)7.5菜单说明 (51)8装置调试大纲 (63)8.1调试注意事项 (63)8.2程序及硬件检查 (64)8.3开关量输入检查 (64)8.4开出回路检查 (64)8.5模拟量输入检查 (64)8.6整组试验 (64)8.7输出接点检查 (64)8.8装置试验菜单的说明 (65)8.9装置异常信息说明及处理意见 (65)8.10事故分析注意事项 (66)9订货须知 (66)1概述1.1应用范围WFB-8203微机电动机保护测控装置适用于10kV 以下电压等级的中高压电动机的保护测控，装置适用于异步电动机及同步电动机的保护及测控。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

微机保护测试装置工作原理
一、产品概述
继电保护测试仪是在参照电力部颁发的《微机型继电保护试验装置技术条件（讨论稿）》的基础上，广泛听取用户意见，总结目前国内同类产品优缺点，充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。

它采用单机独立运行，亦可联接笔记本电脑运行的先进结构。

主机内置新一代高速数字信号处理器微机、真16位DAC模块、新型模块式高保真大功率功放，自带大屏幕液晶显示器以及灵活方便的旋转鼠标控制器。

单机独立操作即已具有很强的功能，可进行大多数试验，联接电脑运行则具有更强大的操作功能。

体积小、精度高。

华胜公司研制的新一代“FS-1000微机继电保护测试仪”是一个新型智能化测试仪器，以前的工具主要是用调压器和移相器组合而成，体积笨重，精度不高，已不能满足现代微机继电保护的校验工作。

随着科学技术的不断发展，已广泛运用于线路保护，主变差动保护，励磁控制等各个领域，变电站综合自动化已成为主流。

二、产品应用
继电保护微机型测试装置是保证电力系统安全可靠运行的一种重要测试工具。

随着计算机技术、微电子技术、电力电子技术的飞速发展，应用最新技术成果不断推出新型高性能继电保护测试装置是技术进步的必然趋势。

三、工作原理
继电保护测试仪器分为主回路和辅回路两个回路，主回路采用大旋钮调节，辅回路采用小旋钮调节，主回路通过面板上“输出选择”按键开关控制其输出的各种量，并且每切换一种输出的同时，仪器上的数字电压/电流表可自动监视其输出值。

辅回路通过输出开关控制直接调节输出，测量可外附万用表测量。

（1）、继电保护测试仪器主回路原理
输入的AC220V电源经保险通过输出控制继电器K1进入双碳刷调压器T1输入端，通过T1大旋钮调节的电量进入隔离变压器T2（兼职升流器），升流器分三个抽头输出，一个抽头为AC0-250V输出，额定电流为3A；该抽头输出电压经整流滤波后可输出0-350V直流电压；第二个抽为15V（10A），该抽头一路经传感器通过继电器控制输出0-10A交流电流，一路经电阻输出0-500mA交流电流，一路经继电器转换可输出0-10A或0-500mA直流电流；第三个抽头为10V （100A）大电流端，该抽头穿过传感器一次侧直接输出100A电流，该回路带负载能力较强，但输出稍有过载，不能长时间处于大电流状态下。

热继电器校验仪
（2）、继电保护测试仪器辅回路
继电保护测试仪器辅回路与主回路一样，AC220V电源经保险进入双碳刷调压器T1小旋钮调节的电压量，通过隔离变压器T4可直接调节输出0-20V或0-250V交流电压或0-350V直流电压，此回路额定电流为1A。

按下辅回路“输出控制”开关，调节小旋钮即可输出。

（3）、测量回路
“0-100A”，直流“0-350V”、
“0-10A”、
由大旋钮调节的主回路输出量交流“0-250V”、
“0-500mA”、
“0-500mA”、“0-10A”通过设备内线路板上继电器转换，每切换一个档，便函可监视所对应的输出量。

其中“0-500mA”档包括在“0-10A”档中。

使用时，在“0-10A”两下即是“0-500mA”监视。

（4）、时间测量
设备内置6位数显秒表，电秒表可内部启动，也可外部启动。

内部启动时，按下“输出控制”
开关，即可启动秒表，通过接点短接设备面板上停表端子即可停止秒表。

秒表单独设有电源开关，不用时可将秒表关掉。

（5）、声光提示
电路设备内置声光提示电路，在被测断电器接点动作时，可将接点接入试验箱声光提示插孔，试验箱内发出报警声或发光，提示断电器接点动作情况。
