目录第一部分 (5继保使用说明 (5第一章装置特点与技术参数 (6 第二章装置硬件结构 (8第三章使用前请阅读 (10第二部分 (12继保软件操作说明 (12第四章软件操作方法简介 (13 第五章交流试验 (16第六章直流试验 (24第七章状态系列Ⅰ和Ⅱ (26第八章谐波叠加试验 (30第九章频率及高低周试验 (33 第十章功率方向及阻抗试验 (37 第十一章同期试验 (41第十二章整组试验Ⅰ和Ⅱ (46 第十三章距离和零序保护 (51 第十四章线路保护 (56第十五章阻抗特性 (62第十六章差动保护 (65第十七章差动定值 (73第十八章差动谐波 (79第十九章6-35KV微机线路保护综合测试 (82第二十章故障再现 (87附录1:线路保护试验接线方法示例 (88附录2:差动保护试验接线方法示例 (91附录3:各种继电器的试验方法 (93附录4:继电保护调试经验参考 (97继电保护试验项目索引本索引旨在引导试验人员:各种继保装置的试验可以通过―继保‖系列软件的哪些模块完成。
继电器试验:继电保护类型测试项目建议试验的模块备注信号继电器相应的测试项目直流试验交直流试验若是要求交、直流混合输入的中间继电器,请在―交直流试验‖模块中测试额定电流太小的信号继电器,可用测试仪的电压回路输出测试时间继电器中间继电器重合闸继电器其它直流电压、电流继电器电流继电器相应的测试项目交流试验可在―交流试验‖专门的序分量模块中测试序分量继电器也可在―I-t特性‖模块中测试反时限继电器过(欠电压继电器序分量继电器同步检查(或相位比较继电器反时限电流继电器差动继电器直流助磁特性差动继电器、差动谐波、交直流试验、谐波试验试验时请参考说明书中的―附录5‖正确接线谐波制动特性比例制动特性差动继电器、交流试验功率(方向继电器相应的测试项目功率方向及阻抗、交流试验测试功率(方向继电器前,应预先确定接线类型,和保护大致的动作边界阻抗继电器同期继电器相应的测试项目同期试验、交流试验―同期试验‖模块固定由测试仪的UA、UC分别作为系统侧和待并侧电压输出频率继电器相应的测试项目频率及高低周单机试验选择―自动变频‖方式时,能测试频率滑差定值微机保护试验:继电保护类型测试项目建议试验的模块备注线路保护多段过流相应的测试项目交流试验只要方法得当,用―交流试验‖模块能进行大部分继电器和微机保护的试验,应重点学习该模块过(欠电压序分量电压电流频率装置功率方向保护重合闸及转换性故障相应的测试项目整组试验、线路保护、状态系列、6-35KV线路保护综合测试要求测试检同期和检无压,用Ux作为待并侧电压输出,1200测试仪是用Ua代替Ux进行试验距离和零序距离和零序定值校验距离和零序、线路保护、整组试验、交流试验―距离和零序‖和―线路保护‖均能一次性自动测试多段、各种故障类型、各种相别的距离和零序定值阻抗特性阻抗特性工频变化量距离定值校验距离和零序、线路保护应设置故障电流足够大,比如10~15A(当为5A制CT时复合电压闭锁(方向过流过流、低压、负序电压、灵敏角等交流试验、6-35KV线路保护综合测试有的保护的―低电压‖和―负序电压‖由不同的端子输入,试验时需更换接线低周、低压减载装置相应的测试项目频率及高低周、6-35KV线路保护综合测试若其它条件都满足,装置却不能动作,请确认装置是否还需要同时输入电流和开关接点发变组保护差动保护比例制动特性差动保护、差动定值、交流试验发电机差动保护,用―差动保护‖进行试验时,可看作接线类型为Y/Y,高、低压侧平衡系数均为1的变压器保护―差动保护‖注重曲线特性搜索,而―差动定值‖模块注重差动定值测试,二者结合,能全面测试差动保护谐波制动特性差动保护、差动定值、谐波试验失磁保护相应的测试项目交流试验试验时应注意输出的电压电流的夹角励磁保护复合电压闭锁(方向过流(后备相应的测试项目请参见上文―线路保护‖部分请参见上文―线路保护‖部分其它保护自动准同期装置相应的测试项目同期试验做自动调整试验时,测试各开入量必须按说明书要求接线母线差动保护相应的测试项目交流试验请参见附录6中―南瑞部分保护‖有关BP-2B和RCS-915的说明光纤线路差动保护试验前先确定装置是否形成―自环‖,若是,则保护的动作值应等于其整定值的一半第一部分继保使用说明第一章装置特点与技术参数第一节主要特点◆电压电流输出灵活组合输出达6相电压6相电流,可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型,以及12相型输出模式,既可兼容传统的各种试验方式,也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。

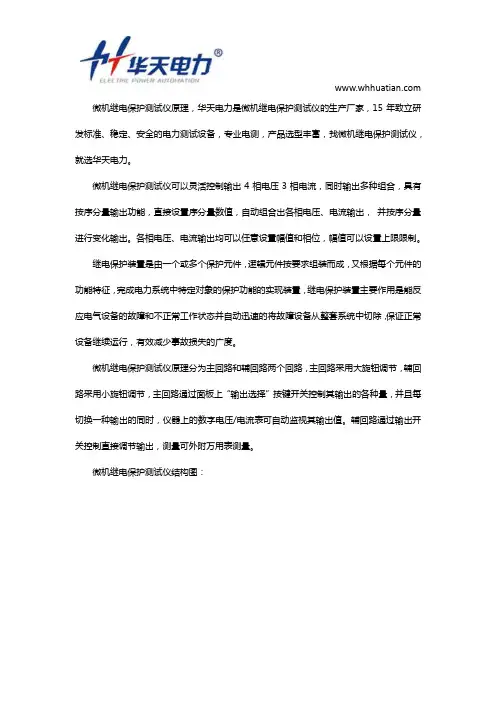

微机继电保护测试仪原理，华天电力是微机继电保护测试仪的生产厂家，15年致立研发标准、稳定、安全的电力测试设备，专业电测，产品选型丰富，找微机继电保护测试仪，就选华天电力。
微机继电保护测试仪可以灵活控制输出4相电压3相电流，同时输出多种组合，具有按序分量输出功能，直接设置序分量数值，自动组合出各相电压、电流输出，并按序分量进行变化输出。
各相电压、电流输出均可以任意设置幅值和相位，幅值可以设置上限限制。
继电保护装置是由一个或多个保护元件，逻辑元件按要求组装而成，又根据每个元件的功能特征，完成电力系统中特定对象的保护功能的实现装置，继电保护装置主要作用是能反应电气设备的故障和不正常工作状态并自动迅速的将故障设备从整套系统中切除，保证正常设备继续运行，有效减少事故损失的广度。
微机继电保护测试仪原理分为主回路和辅回路两个回路，主回路采用大旋钮调节，辅回路采用小旋钮调节，主回路通过面板上“输出选择”按键开关控制其输出的各种量，并且每切换一种输出的同时，仪器上的数字电压/电流表可自动监视其输出值。
辅回路通过输出开关控制直接调节输出，测量可外附万用表测量。
微机继电保护测试仪结构图：微机继电保护测试仪主回路原理：输入的AC220V电源经保险通过输出控制继电器K1进入双碳刷调压器T1输入端，通过T1大旋钮调节的电量进入隔离变压器T2(兼升流器)，升流器分三个抽头输出，一个抽头为AC0～250V输出，额定电流为3A;该抽头输出电压经整流滤波后可输出0～350V直流电压；第二个抽为15V(10A)，该抽头一路经传感器通过继电器控制输出0～10A交流电流，一路经电阻输出0～500mA交流电流，一路经继电器转换可输出0～10A或0～500mA直流电流；第二个抽头为10V(100A)大电流端，该抽头穿过传感器一次侧直接输出100A电流，该回路带负载能力较强，但输出稍有过载，不能长时间处于大电流状态下。
微机继电保护测试仪辅回路原理：与主回路一样，AC220V电源经保险进入双碳刷调压器T1小旋钮调节的电压量，通过隔离变压器T4可直接调节输出0～20V或0～250V交流电压或0～350V直流电压，此回路额定电流为1A。

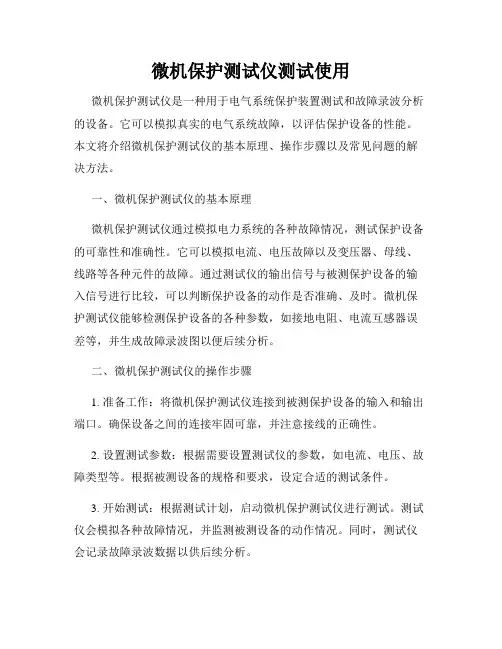

如何正确操作微机继电保护测试仪微机继电保护测试仪如何操作微机继电保护测试仪是继电保护通用测试装置，紧要用于各电压等级的电磁型，集成电路型及微机型各类保护继电器及保护系统的测试和讨论，可实现电压电流幅值，相位频微机继电保护测试仪是继电保护通用测试装置，紧要用于各电压等级的电磁型，集成电路型及微机型各类保护继电器及保护系统的测试和讨论，可实现电压电流幅值，相位频率的快捷掌控，并具备各种继电器和保护的专用测试模块。
是电力基层单位保护装置投运前调试和定期检验的必备工具。
为了更好的使用微机继电保护测试仪，在使用前，我们确定要把握如何正确操作它。
第一、关闭测试仪电源开关。
将测试导线分别从面板上的电压输出插孔和电流输出插孔接至被测试屏或保护装置上。
将保护动作接点用测试导线引至测试仪开入端子（面板左上部N1～N5）。
如用外接PC机掌控，需用打印电缆把PC机并口和仪器背板上的PC机接口连接，并把旁边的选择开关置“外”位置。
第二、确认接线正确无误后，连接测试仪电源线（AC220V）、PS2鼠标（或键盘），需在线打印试验结果可连接打印机至仪器背板并口，合上测试仪交流电源开关。
面板电源指示灯发绿光（如用外接PC机掌控，开启PC机），测试仪自动进入主菜单。
第三、按下面板上的功放电源开关。
第四、选择相应功能应用程序，自动打开软件功放开关，电源指示灯发红光，操作程序，开始试验。
第五、试验完毕后，存储、打印结果，退出应用程序，先关测试仪功放开关、交流开关，然后拆除测试线、电源线、打印电缆。
第六、用通讯线通过并口与其它PC机连接，两边运行随机通迅程序，可把试验结果上传，也可用U盘把试验结果传至PC机,再在PC机上或U盘上运行随机打印系统程序，可在WindowsExcel下处理试验报表。
依照以上步骤来操作微机继电保护测试仪，就能帮忙我们得到精准的测量数据，让我们的检验工作更加便利。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
继电保护测试仪的工作原理简介测试仪是如何工作的继电保护测试仪器分为主回路和辅回路两个回路，主回路接受大旋钮调整，辅回路接受小旋钮调整，主回路通过面板上输出选择按键开关掌控其输出的各种量，并且每切换一种输出的同时，仪器上的数字电压/电流表可自动监视其输出值。
辅回路通过输出开关掌控直接调整输出，测量可外附万用表测量。
输入的AC220V电源经保险通过输出掌控继电器K1进入双碳刷调压器T1输入端，通过T1大旋钮调整的电量进入隔离变压器T2（兼职升流器），升流器分三个抽头输出，一个抽头为AC0—250V 输出，额定电流为3A；该抽头输出电压经整流滤波后可输出0—350V直流电压；第二个抽为 15V（10A），该抽头一路经传感器通过继电器掌控输出0—10A交流电流，一路经电阻输出0—500mA交流电流，一路经继电器转换可输出0—10A或0—500mA直流电流；第二个抽头为 10V（100A）大电流端，该抽头穿过传感器一次侧直接输出100A电流，该回路带负载本领较强，但输出稍有过载，不能长时间处于大电流状态下。
继电保护测试仪器辅回路继电保护测试仪器辅回路与主回路一样，AC220V电源经保险进入双碳刷调压器T1小旋钮调整的电压量，通过隔离变压器T4可直接调整输出 0—20V或0—250V交流电压或0—350V直流电压，此回路额定电流为1A。
按下辅回路输出掌控开关，调整小旋钮即可输出。
测量回路由大旋钮调整的主回路输出量交流0—250V、0—500mA、0—10A、0—100A，直流0—350V、 0—500mA、0—10A通过设备内线路板上继电器转换，每切换一个档，便函可监视所对应的输出量。
其中0—500mA档包括在 0—10A档中。
使用时，在0—10A两下即是0—500mA监视。
时间测量设备内置6位数显秒表，电秒表可内部启动，也可外部启动。
内部启动时，按下输出掌控开关，即可启动秒表，通过接点短接设备面板上停表端子即可停止秒表。
继电保护测试仪器的工作原理1.信号发生：继电保护测试仪器通过内部电源提供稳定的电压或电流信号作为测试信号源。
对于电压类继电保护，测试仪器可以产生不同的电压波形，如正弦波、方波、脉冲等。
对于电流类继电保护，测试仪器可以产生不同的电流波形，如直流、交流或带有特定频率和振幅的脉冲。
这些信号将被用于模拟电力系统中的故障或异常情况。
2.信号采集：继电保护测试仪器需要采集来自被测试继电保护装置的输入信号和输出信号。
采集输入信号可以利用传感器或信号转换器将电流、电压或其他参数转换为可测量的信号。
采集输出信号可以通过通信接口或信号转换器将保护装置的动作信号转换为可测量的信号。
3.信号处理：采集到的信号将经过信号处理系统进行处理和分析。
对于输入信号，测试仪器可以对其进行滤波、放大、采样等处理，以确保信号的准确性和稳定性。
对于输出信号，测试仪器可以对其进行解码和分析，以判断保护装置的动作是否正确。
4.显示：为了方便用户对测试结果进行观察和分析，继电保护测试仪器通常配备了液晶显示屏或其他显示装置。
通过这些显示装置，用户可以实时查看输入信号、输出信号、测试结果和参数设置等信息。
此外，继电保护测试仪器还具备一些额外的功能和特点，如自动录波、自动分析、数据存储和通信接口等。
自动录波功能可以记录测试过程中的波形数据，以供后续分析和评估。
自动分析功能可以对录波数据进行自动处理，提取出关键的故障特征参数。
数据存储功能可以将测试结果和相关参数保存在测试仪器的内部存储器中，以备将来查阅。
通信接口可以与计算机或其他设备进行连接，实现数据的传输和远程控制。
总的来说，继电保护测试仪器通过发生、采集、处理和显示等多个环节，完成了对继电保护装置性能和可靠性进行测试和评估的任务。
它的工作原理综合运用了电子电路、信号处理和显示技术等多个领域的知识和技术。
通过对继电保护测试仪器工作原理的理解，可以更好地应用和操作这类设备，提高电力系统继电保护的可靠性和安全性。

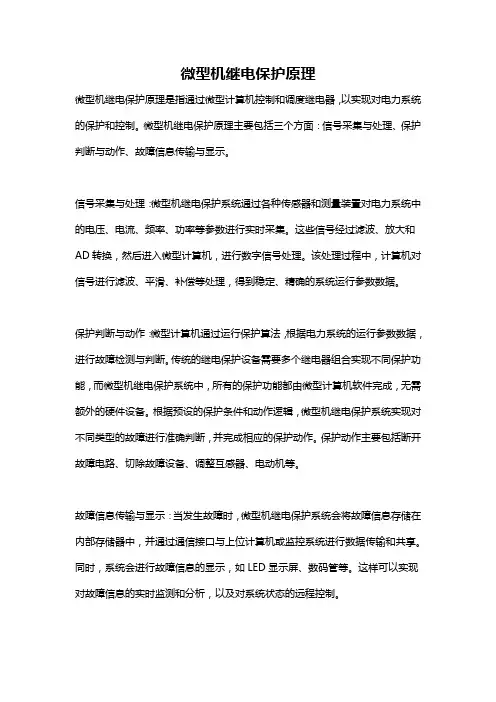

微型机继电保护原理微型机继电保护原理是指通过微型计算机控制和调度继电器，以实现对电力系统的保护和控制。
微型机继电保护原理主要包括三个方面：信号采集与处理、保护判断与动作、故障信息传输与显示。
信号采集与处理：微型机继电保护系统通过各种传感器和测量装置对电力系统中的电压、电流、频率、功率等参数进行实时采集。
这些信号经过滤波、放大和AD转换，然后进入微型计算机，进行数字信号处理。
该处理过程中，计算机对信号进行滤波、平滑、补偿等处理，得到稳定、精确的系统运行参数数据。
保护判断与动作：微型计算机通过运行保护算法，根据电力系统的运行参数数据，进行故障检测与判断。
传统的继电保护设备需要多个继电器组合实现不同保护功能，而微型机继电保护系统中，所有的保护功能都由微型计算机软件完成，无需额外的硬件设备。
根据预设的保护条件和动作逻辑，微型机继电保护系统实现对不同类型的故障进行准确判断，并完成相应的保护动作。
保护动作主要包括断开故障电路、切除故障设备、调整互感器、电动机等。
故障信息传输与显示：当发生故障时，微型机继电保护系统会将故障信息存储在内部存储器中，并通过通信接口与上位计算机或监控系统进行数据传输和共享。
同时，系统会进行故障信息的显示，如LED显示屏、数码管等。
这样可以实现对故障信息的实时监测和分析，以及对系统状态的远程控制。
微型机继电保护系统的实现离不开先进的硬件技术和高效的软件算法。
硬件方面，需要设计高精度采样电路、稳定的信号放大器、高速的AD转换器等；软件方面，需要编写完善的保护算法，进行逻辑控制和状态判断，确保系统能够准确、可靠地进行保护和控制操作。
微型机继电保护系统具有多种优点。
首先，相比传统的继电保护设备，微型机继电保护系统结构简单，占用空间小，安装方便。
其次，使用微型计算机进行信号处理和保护判断，可以实现对多个保护功能的集成和自动切换，提高了系统的智能化程度和可靠性。
再次，微型机继电保护系统通过与上位计算机和监控系统的通信，实现了故障信息的共享和远程控制，提高了系统的可管理性和维护性。

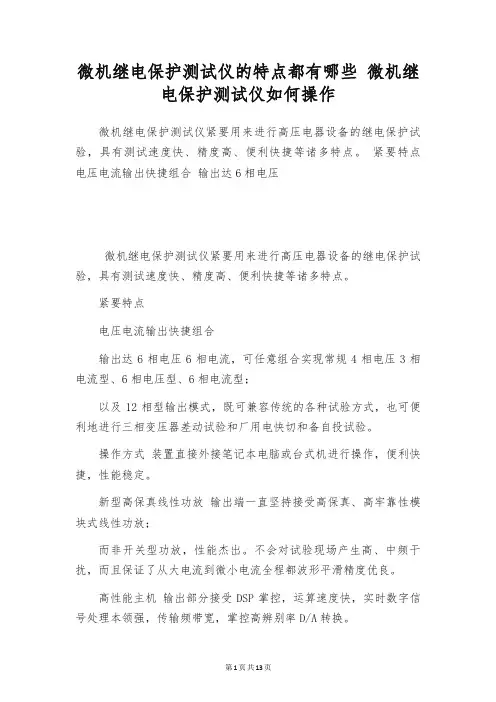

微机继电保护测试仪的特点都有哪些微机继电保护测试仪如何操作微机继电保护测试仪紧要用来进行高压电器设备的继电保护试验，具有测试速度快、精度高、便利快捷等诸多特点。
紧要特点电压电流输出快捷组合输出达6相电压微机继电保护测试仪紧要用来进行高压电器设备的继电保护试验，具有测试速度快、精度高、便利快捷等诸多特点。
紧要特点电压电流输出快捷组合输出达6相电压6相电流，可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型；以及12相型输出模式，既可兼容传统的各种试验方式，也可便利地进行三相变压器差动试验和厂用电快切和备自投试验。
操作方式装置直接外接笔记本电脑或台式机进行操作，便利快捷，性能稳定。
新型高保真线性功放输出端一直坚持接受高保真、高牢靠性模块式线性功放；而非开关型功放，性能杰出。
不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。
高性能主机输出部分接受DSP掌控，运算速度快，实时数字信号处理本领强，传输频带宽，掌控高辨别率D/A转换。
输出波形精度高，失真小线性好。
接受了大量先进技术和精密元器件材料，并进行了专业化的结构设计；因而装置体积小、重量轻、功能全、携带便利，开机即可工作，流动试验特别便利。
软件功能强大可完成各种自动化程度高的大型多而杂校验工作，能便利地测试及扫描各种保护定值；进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。
6相电流可便利进行三相差动保护测试。
具有专用直流电源输出设有一路110V 及 220V专用可调直流电源输出。
接口完整装置带有USB通讯口，可与计算机及其它外部设备通信。
完善的自我保护功能散热结构设计合理，硬件保护措施牢靠完善；具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。
试验注意事项请勿在输出状态直接关闭电源，以免因关闭时输出错误导致保护误动作。
开入量兼容空接点和电位（0～DC250V），使用带电接点时，接点电位高端（正极）应接入公共端子＋KM。
继电保护测试仪使用方法和回路原理
继电保护测试仪主要是围绕继电器，微机保护，以及其他的保护装置做预防性试验。
继电器试验建议试验的模块有:直流试验，交直流试验，交流试验，差动试验，差动谐波试验，功率阻抗，功率方向及阻抗试验，同期试验;微机保护试验主要做线路保护，发变组保护相关试验，还有就是自动准同期装置，备自投装置，母线差动保护相关试验!
使用方法
一、正确步骤
分为主回路和辅回路两个回路，主回路采用大旋钮调节，辅回路采用小旋钮调节，主回路通过面板上输出选择按键开关控制其输出的各种量，并且每切换一种输出的同时，仪器上的数字电压/电流表可自动监视其输出值。
辅回路通过输出开关控制直接调节输出，测量可外附万用表测量。
二、回路原理
1、输入的AC220V电源经保险通过输出控制继电器K1进入双碳刷调压器T1输入端，通过T1大旋钮调节的电量进入隔离变压器T2（兼职升流器），升流器分三个抽头输出，一个抽头为AC0-250V输出，额定电流为3A；该抽头输出电压经整流滤波后可输出0-350V直流电压；第二个抽为15V（10A），该抽头一路经传感器通过继电器控制输出0-10A交流电流，一路经电阻输出0-
500mA交流电流，一路经继电器转换可输出0-10A或0-500mA直流电流；第二个抽头为10V（100A）大电流端，该抽头穿过传感器一次侧直接输出100A 电流，该回路带负载能力较强，但输出稍有过载，不能长时间处于大电流状态下。
热继电器校验仪继电保护测试仪器辅回路，继电保护测试仪器辅回路与主回路一样，AC220V电源经保险进入双碳刷调压器T1小旋钮调节的电压量，。

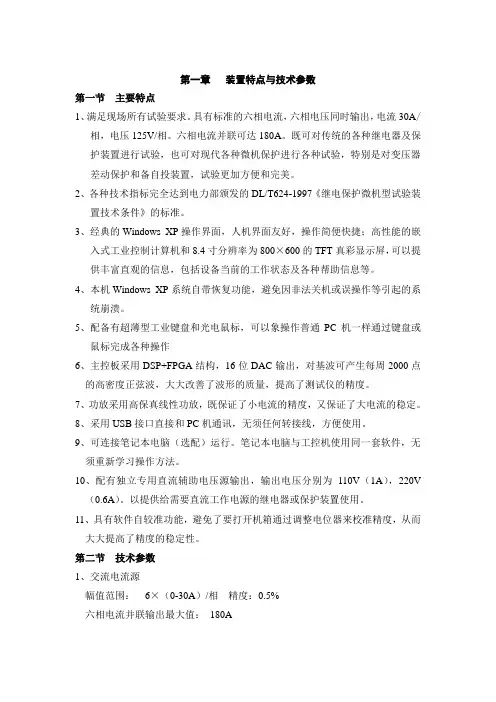

第一章装置特点与技术参数第一节主要特点1、满足现场所有试验要求。
具有标准的六相电流，六相电压同时输出，电流30A/相，电压125V/相。
六相电流并联可达180A。
既可对传统的各种继电器及保护装置进行试验，也可对现代各种微机保护进行各种试验，特别是对变压器差动保护和备自投装置，试验更加方便和完美。
2、各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。
3、经典的Windows XP操作界面，人机界面友好，操作简便快捷；高性能的嵌入式工业控制计算机和8.4寸分辨率为800×600的TFT真彩显示屏，可以提供丰富直观的信息，包括设备当前的工作状态及各种帮助信息等。
4、本机Windows XP系统自带恢复功能，避免因非法关机或误操作等引起的系统崩溃。
5、配备有超薄型工业键盘和光电鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作6、主控板采用DSP+FPGA结构，16位DAC输出，对基波可产生每周2000点的高密度正弦波，大大改善了波形的质量，提高了测试仪的精度。
7、功放采用高保真线性功放，既保证了小电流的精度，又保证了大电流的稳定。
8、采用USB接口直接和PC机通讯，无须任何转接线，方便使用。
9、可连接笔记本电脑（选配）运行。
笔记本电脑与工控机使用同一套软件，无须重新学习操作方法。
10、配有独立专用直流辅助电压源输出，输出电压分别为110V（1A），220V （0.6A）。
以提供给需要直流工作电源的继电器或保护装置使用。
11、具有软件自较准功能，避免了要打开机箱通过调整电位器来校准精度，从而大大提高了精度的稳定性。
第二节技术参数1、交流电流源幅值范围：6×（0-30A）/相精度：0.5%六相电流并联输出最大值：180A相电流长期允许工作值：10A功率：300V A/相六相并联最大功率：900V A六相并联最大输出时允许工作时间：10s频率范围：0--1000Hz；精度：0.001Hz谐波次数：2--20次；相位：0--360°；精度：0.1°2、直流电流源幅值：20A/相；功率：300V A/相；精度：0.5%3、交流电压源幅值范围：6 ×（0--125V）；精度：0.5%线电压范围：0--250V相电压/线电压输出功率：70V A/100V A频率范围：0--1000Hz；精度：0.001Hz谐波次数：2--20次；相位：0--360°；精度：0.1°4、直流电压源相电压输出幅值：0--±150V；精度：0.5%线电压输出幅值：0--±300V;相电压/线电压输出功率：90V A/180V A5、开关量端子开关量输入端子：8对空接点：1--20mA，24V装置内部有源电位翻转：0--6VDC为低电平15--250VDC为高电平开关量输出端子：4对，空接点，遮断容量：110V/2A，220V/1A 6、时间测量范围范围1ms~9999s;测量精度1ms7、积重量体积455 (mm)×530 (mm)×220 (mm); 约25Kg8、电源AC220V±10%; 50Hz 10A华天电力| 专业权威的电测产品解决方案提供商第二章装置硬件结构第一节装置硬件组成1、内置高性能工业控制计算机本装置采用高性能工控机作为控制计算机，配有自还原CF卡，8.4″800×600分辨率TFT真彩LCD显示器。
