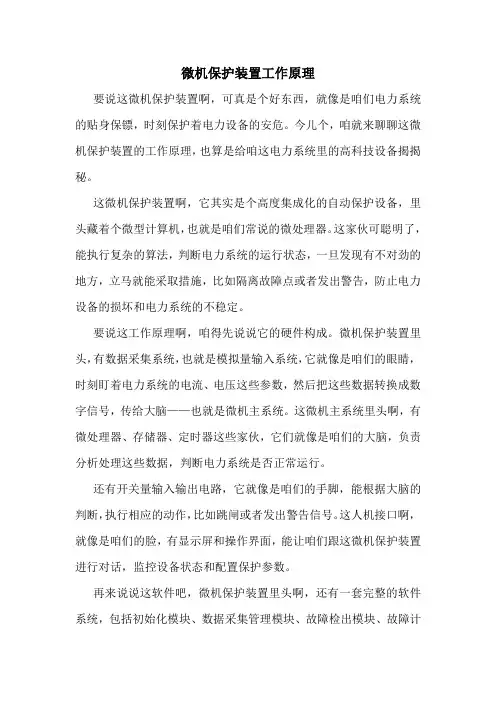

微机保护装置工作原理要说这微机保护装置啊,可真是个好东西,就像是咱们电力系统的贴身保镖,时刻保护着电力设备的安危。
今儿个,咱就来聊聊这微机保护装置的工作原理,也算是给咱这电力系统里的高科技设备揭揭秘。
这微机保护装置啊,它其实是个高度集成化的自动保护设备,里头藏着个微型计算机,也就是咱们常说的微处理器。
这家伙可聪明了,能执行复杂的算法,判断电力系统的运行状态,一旦发现有不对劲的地方,立马就能采取措施,比如隔离故障点或者发出警告,防止电力设备的损坏和电力系统的不稳定。
要说这工作原理啊,咱得先说说它的硬件构成。
微机保护装置里头,有数据采集系统,也就是模拟量输入系统,它就像是咱们的眼睛,时刻盯着电力系统的电流、电压这些参数,然后把这些数据转换成数字信号,传给大脑——也就是微机主系统。
这微机主系统里头啊,有微处理器、存储器、定时器这些家伙,它们就像是咱们的大脑,负责分析处理这些数据,判断电力系统是否正常运行。
还有开关量输入输出电路,它就像是咱们的手脚,能根据大脑的判断,执行相应的动作,比如跳闸或者发出警告信号。
这人机接口啊,就像是咱们的脸,有显示屏和操作界面,能让咱们跟这微机保护装置进行对话,监控设备状态和配置保护参数。
再来说说这软件吧,微机保护装置里头啊,还有一套完整的软件系统,包括初始化模块、数据采集管理模块、故障检出模块、故障计算模块、自检模块等等。
这些模块就像是咱们身体的各个器官,各司其职,共同维护着电力系统的安全稳定运行。
要说这微机保护装置啊,它可真是够忙的,时刻都在盯着电力系统的运行状态,一旦发现异常,就得立马采取措施。
比如啊,它有个电流速断保护功能,要是哪一相的电流超过了设定的整定值,并且达到了整定延时,它就会立马跳闸,切断故障回路。
还有定时限过流保护、反时限过电流保护、过负荷保护、零序过流/过压保护、失压保护等等,这些保护功能啊,就像是咱们身体的各种防御机制,时刻保护着咱们电力系统的安全。
第二章微机保护装置硬件原理微机保护装置是一种常见的电力系统保护装置,用于对电力系统进行监控、测量和保护。
它通常由硬件和软件两部分组成,其中硬件部分是保护装置的核心部分。
本章将介绍微机保护装置的硬件原理。
一、微机保护装置的硬件构成微机保护装置的硬件构成包括中央处理器、存储器、输入输出接口、时钟和定时器、外围电路等。
1. 中央处理器(Central Processing Unit, CPU):中央处理器是微机保护装置的核心部件,它负责执行各种保护算法和逻辑控制,对电力系统进行监测和保护。
中央处理器中通常包含ALU(算术逻辑单元)、控制单元和寄存器等。
2. 存储器(Memory):存储器用于存储程序、数据和中间结果等信息。
微机保护装置中的存储器通常包括主存储器和辅助存储器。
主存储器用于存储运行时的程序和数据,而辅助存储器用于存储长期保存的程序和数据。
3. 输入输出接口(Input/Output Interface):输入输出接口用于与外部设备进行数据交换。
微机保护装置的输入输出接口通常包括模拟输入输出接口和数字输入输出接口。
模拟输入输出接口用于处理模拟量数据,如电流、电压等;而数字输入输出接口用于处理数字量数据,如开关状态、报警信号等。
4. 时钟和定时器(Clock and Timer):时钟和定时器用于对微机保护装置进行时序控制。
时钟用于提供基本的时钟周期,定时器用于进行定时操作,如定时测量、关闭保护装置等。
5. 外围电路(Peripheral Circuit):外围电路包括电源电路、输入电路和输出电路等。
电源电路用于为微机保护装置提供稳定的供电,输入电路用于对输入信号进行处理和转换,输出电路用于向外部设备输出信号。
二、微机保护装置的工作原理微机保护装置的工作原理主要包括数据采集、信号处理、判决逻辑和输出动作等。
1.数据采集:微机保护装置通过输入接口从电力系统中采集各种信号,如电流、电压、功率、频率等,并将它们转换为数字信号进行处理。

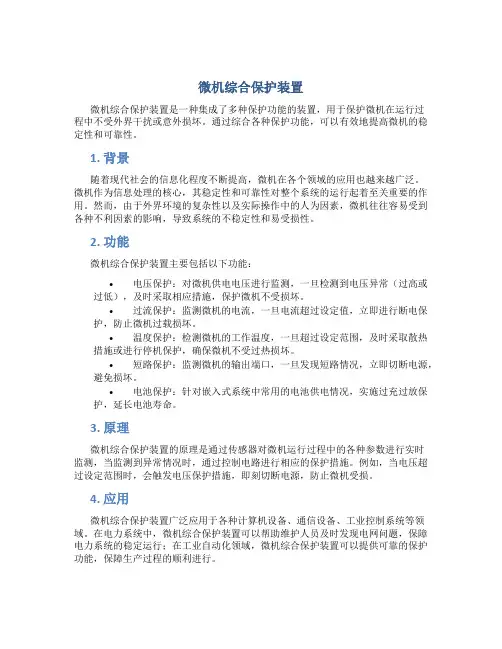

微机综合保护装置微机综合保护装置是一种集成了多种保护功能的装置,用于保护微机在运行过程中不受外界干扰或意外损坏。
通过综合各种保护功能,可以有效地提高微机的稳定性和可靠性。
1. 背景随着现代社会的信息化程度不断提高,微机在各个领域的应用也越来越广泛。
微机作为信息处理的核心,其稳定性和可靠性对整个系统的运行起着至关重要的作用。
然而,由于外界环境的复杂性以及实际操作中的人为因素,微机往往容易受到各种不利因素的影响,导致系统的不稳定性和易受损性。
2. 功能微机综合保护装置主要包括以下功能:•电压保护:对微机供电电压进行监测,一旦检测到电压异常(过高或过低),及时采取相应措施,保护微机不受损坏。
•过流保护:监测微机的电流,一旦电流超过设定值,立即进行断电保护,防止微机过载损坏。
•温度保护:检测微机的工作温度,一旦超过设定范围,及时采取散热措施或进行停机保护,确保微机不受过热损坏。
•短路保护:监测微机的输出端口,一旦发现短路情况,立即切断电源,避免损坏。
•电池保护:针对嵌入式系统中常用的电池供电情况,实施过充过放保护,延长电池寿命。
3. 原理微机综合保护装置的原理是通过传感器对微机运行过程中的各种参数进行实时监测,当监测到异常情况时,通过控制电路进行相应的保护措施。
例如,当电压超过设定范围时,会触发电压保护措施,即刻切断电源,防止微机受损。
4. 应用微机综合保护装置广泛应用于各种计算机设备、通信设备、工业控制系统等领域。
在电力系统中,微机综合保护装置可以帮助维护人员及时发现电网问题,保障电力系统的稳定运行;在工业自动化领域,微机综合保护装置可以提供可靠的保护功能,保障生产过程的顺利进行。
5. 结论微机综合保护装置以其多功能、快速响应的特点,为微机提供了全面的保护,可以有效地提高微机的稳定性和可靠性,为现代社会的信息化建设提供了重要支持。
变压器微机保护装置的设计原理设计方案根据方案所需要实现的功能,我们将系统构建成信号输入→信号处理→信号输出的模式,其系统框图下列图所示。
右边边为信号输入输出局部,可分为几个小模块进展设计;中间是信号处理局部,为80C196kc最小系统;左边为数据采集系统,也可分为几个小模块进展设计。
三、系统模块的设计从总体上看,变压器智能保护系统可以分为以下模块:CPU模块、电流信号监测处理模块、电压信号监测处理模块及〔显示〕输出模块、通信模块。
下面我们就一一进展较为详细的阐述。
1、CPU模块在本设计中采用的微处理器〔CPU〕是AT89C51,它是美国ATMEL公司生产的低电压、高性能CMOS 8位单片机,片内含4k bytes可编程可电擦除的只读存储器〔PEROM〕和128bytes 的随机存储器〔RAM〕,片内置通用8位中央处理器,和FLASH存储单元,功能强大,可供许多高性价比的应用场合,可灵活应用于各种控制领域。
在本系统中,只需一片89C51并少许扩展外围信号调理电路,即可出色地实现本系统功能。
下列图便是本设计所用到的单片机:另外我们还采用了6N137光耦合器,以求对继电器信号进展采集。
这是一款用于单通道的高速光耦合器,其内部有一个850 nm波长AlGaAs LED和一个集成检测器组成,其检测器由一个光敏二极管、高增益线性运放及一个肖特基钳位的集电极开路的三极管组成。
6N137光耦合器原理图:图 3-5 6N137广耦合原理图在具体的设计电路中,本芯片由模拟电源提供3.3V电压,并且接地点与模拟地AGND相连,AGND与数字地DGND和通信地CGND等通过单点跟系统外壳〔上图中用粗黑线画出的〕共地,最后接入真正的大地。
采取模拟电压供电和单独接入模拟地AGND的原因是为了防止数字电路的信号噪声干扰模拟信号采集电路,导致对模拟信号的采在集出错。
其中MA*6674与数字系统的通信采用高速通信光耦隔离。
通过Protel绘制的温度信号处理电路如下列图所示。

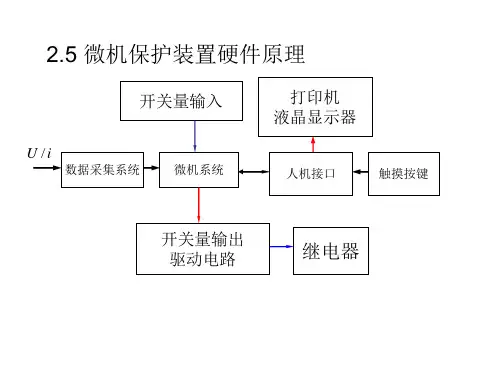

微机保护装置的硬件原理1.电压电流采样和信号调理:微机保护装置通过安装在电力系统中的电流互感器和电压互感器对电力系统的电流和电压进行采样。
采样的模拟信号经过滤波、放大、保持等各种处理电路,转换为数字信号,经过数据处理和分析。
2.AD转换和DSP处理:采样信号经过模数转换器(ADC)转换成数字信号,然后送入数字信号处理器(DSP)。
DSP是微机保护装置的核心处理器,它能够高效执行各种复杂的算法,如差动、过流、过压、欠压等等。
DSP还可以实时采集、分析和存储数据,并与外部通信模块交互。
3.数据传输和通信:微机保护装置通常与电力系统交换信息,以便实时监测和保护。
通信模块可以是串行方向、以太网或光纤等多种方式。
通过通信模块,保护装置可以接收来自其他设备的控制信号,也可以将故障信息发送给监控中心或其他装置。

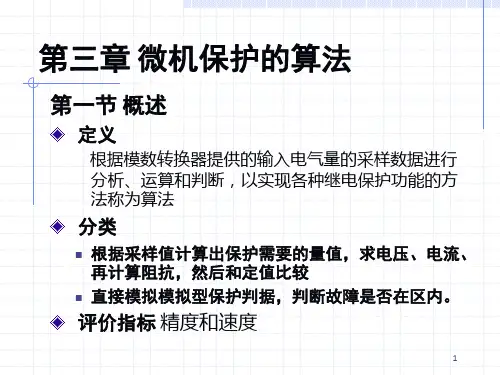

4.保护算法:微机保护装置内置了多种保护算法,用于识别电力系统中的各种故障和异常情况。
常见的保护算法包括差动保护(用于检测设备内部短路故障)、过流保护(用于检测额定电流以上的电路过流故障)、过压保护(用于检测设备额定电压以上的电压异常)等。
这些算法通过对采集的信号进行实时分析和比较,确定故障类型,并触发相应的保护动作。
5.控制和输出接口:保护装置通常还具有控制和输出接口,用于与其他设备或系统进行交互。
控制接口可以接收来自其他设备或系统的控制信号,如远方信号、故障信号等,并实施相应的动作。
输出接口则可以控制蜂鸣器、继电器等设备,实现报警、断路等操作。
综上所述,微机保护装置的硬件原理涉及到电压电流采样、信号调理、AD转换、DSP处理、数据传输和通信、保护算法、控制和输出接口等方面。
它通过采集、处理和分析电力系统的信号数据,并按照预设的保护算法进行相应的保护动作,有效地保护电力系统设备的安全运行。
微机保护装置的原理1.信号采集与处理:微机保护装置通过各种传感器采集电力系统中的电流、电压、功率、频率等参数,并将这些原始信号转换为数字信号。
经过滤波、去噪和放大等处理后,这些数字信号送入微机保护装置内部的ADC(模数转换器)进行模数转换。
2.数字信号处理:转换成数字信号后,微机保护装置对这些信号进行处理和分析,通过一系列的算法和数学模型,计算出电流、电压等参数的实时值、相位差、频率等信息。
同时,还可以进行电能质量分析,检测电力系统中的谐波、闪变、暂态过电压等问题。
3.保护逻辑计算:微机保护装置内部存储了一套完备的保护逻辑,根据电力系统的运行状态和预设的保护设定值,对电压、电流等参数进行判别和比较,以确定电力系统中是否存在故障、短路、过电流等异常情况。
根据计算得到的保护动作指令,可实现对断路器、隔离开关等开关设备的控制。
4.通信与联锁:微机保护装置可以与其他外部装置进行通信,如上位机、配电自动化系统等。
通过通信接口,微机保护装置可发送和接收信息,实现与其他设备之间的数据交互。
同时,还可以与其他保护装置进行联锁,提高保护装置之间的协调性和互动性。
5.人机界面:微机保护装置通常配备了人机界面,如触摸屏、键盘等,用于操作和设置保护装置的参数。
通过人机界面,操作人员可以监视电力系统的运行状态、检查故障信息,并进行相应的操作和设置,例如设定保护界值、重置保护动作等。
6.数据存储与分析:微机保护装置内部存储了大量的采集数据,包括电力系统的运行状态、故障信息和保护历史记录等。
这些数据可以通过内部存储器进行存储和管理,并可通过上位机软件进行分析和演示,帮助运维人员分析电力系统的故障特性,并进行故障诊断和故障处理。
总之,微机保护装置通过信号采集与处理、数字信号处理、保护逻辑计算、通信与联锁、人机界面和数据存储与分析等多个环节,实现对电力系统的保护和控制功能。
通过微机技术的应用,提高了电力系统保护的智能化、自动化和可靠性,为电力系统的安全运行提供了重要保障。
近三十年来,计算机技术发展很快,计算机的应用已广泛而深入的影响着科学技术、生产、和生活的各个领域。
它给各部门的面貌带来了巨大的并且往往是质的变化。
计算机技术同样影响到继电保护技术的发展。
传统的继电保护基本上已被新型的微机保护所替换。

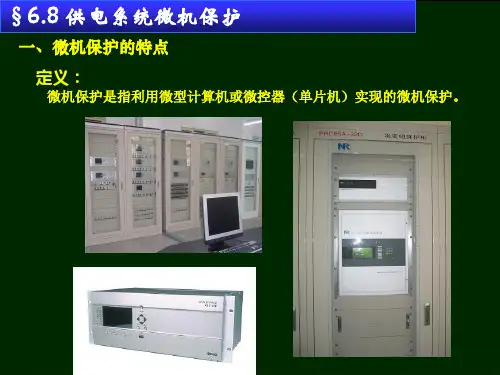

下面简单介绍一下微机保护。
一、微机保护装置的构成微机保护与传统继电保护的最大区别就在于前者不仅有实现继电保护功能的硬件电路,而且还必须有保护和管理功能的软件———程序;而后者则只有硬件电路。
微机保护装置的硬件构成可分为四部分:数据采集、微型计算机模块、开出开入、人机接口、其它(通讯,电源等)。
(一)数据采集传统保护是把电压互感器(TV)二次侧电压信号及电流互感器(TA)二次电流信号直接引入继电保护装置,或者把二次电压、电流经过变换(信号幅值变化或相位变化)组合后再引入继电保护装置。
因此,无论是电磁型、感应型继电器还是整流型、晶体管型继电保护装置都属于反应模拟信号的保护。
尽管在集成电路保护装置中采用数字逻辑电路,但从保护装置测量元件原理来看,它仍属于反应模拟量的保护。
而微机保护中的微机则是处理数字信号的,即送入微型计算机的信号必须是数字信号。
这就要求必须有一个将模拟信号变换成数字信号的系统,这就是数据采集系统的任务。
(二)微型计算机模块微型计算机是微机保护装置的核心。
数字信号采集进来后对其进行数字虑波,然后通过各种不同的算法对其进行计算处理,逻辑判断,动作出口,事故纪录等等处理。
目前计算机保护的计算机部分都是由微型计算或单片微型计算机构成的,这也是微机保护名称的由来。
由一片微处理器配以程序存贮器、数据存贮器、接口芯片(包括并行接口芯片、串行接口芯片)、定时器、计数器芯片等构成的微机系统称为单微机系统。
而在一套微机型保护装置中有两片或两片以上的微处理器构成的微机系统则称为多微机系统。
由单片微型计算机配以部分接口芯片也可以构成微机系统。
同样地,在一套微机保护装置中仅有一个微处理器称为单微机系统,而在一套保护装置中有两片或两片以上微处理器则称为多微机系统。
