霍尔效应法测量螺线管磁场分布

霍尔效应法测量螺线管磁场分布霍尔效应法测量螺线管磁场分布1879年美国霍普金斯大学研究生霍尔在研究载流导体在磁场中受力性质时发现了一种电磁现象，此现象称为霍尔效应，半个多世纪以后，人们发现半导体也有霍尔效应，而且半导体霍尔效应比金属强得多。

近30多年来，由高电子迁移率的半导体制成的霍尔传感器已广泛用于磁场测量和半导体材料的研究。

用于制作霍尔传感器的材料有多种:单晶半导体材料有锗，硅；化合物半导体有锑化铟，砷化铟和砷化镓等。

在科学技术发展中，磁的应用越来越被人们重视。

目前霍尔传感器典型的应用有：磁感应强度测量仪(又称特斯拉计)，霍尔位置检测器，无接点开关，霍尔转速测定仪，100A-2000A大电流测量仪，电功率测量仪等。

在电流体中的霍尔效应也是目前在研究中的“磁流体发电”的理论基础。

近年来，霍尔效应实验不断有新发现。

1980年德国冯·克利青教授在低温和强磁场下发现了量子霍尔效应，这是近年来凝聚态物理领域最重要发现之一。

目前对量子霍尔效应正在进行更深入研究，并取得了重要应用。

例如用于确定电阻的自然基准，可以极为精确地测定光谱精细结构常数等。

通过本实验学会消除霍尔元件副效应的实验测量方法，用霍尔传感器测量通电螺线管内激励电流与霍尔输出电压之间关系，证明霍尔电势差与螺线管内磁感应强度成正比；了解和熟悉霍尔效应重要物理规律,证明霍尔电势差与霍尔电流成正比；用通电长直通电螺线管轴线上磁感应强度的理论计算值作为标准值来校准或测定霍尔传感器的灵敏度，熟悉霍尔传感器的特性和应用；用该霍尔传感器测量通电螺线管内的磁感应强度与螺线管轴线位置刻度之间的关系，作磁感应强度与位置刻线的关系图，学会用霍尔元件测量磁感应强度的方法.实验原理1．霍尔效应霍尔元件的作用如图1所示.若电流I 流过厚度为d 的半导体薄片，且磁场B 垂直作用于该半导体,则电子流方向由于洛伦茨力作用而发生改变，该现象称为霍尔效应，在薄片两个横向面a 、b 之间与电流I ，磁场B 垂直方向产生的电势差称为霍尔电势差.霍尔电势差是这样产生的：当电流I H 通过霍尔元件（假设为P 型）时，空穴有一定的漂移速度v ，垂直磁场对运动电荷产生一个洛仑兹力)(B v q F B⨯= （1）式中q 为电子电荷，洛仑兹力使电荷产生横向的偏转，由于样品有边界，所以偏转的载流子将在边界积累起来，产生一个横向电场E ，直到电场对载流子的作用力F E ＝qE 与磁场作用的洛仑兹力相抵消为止，即qE B v q =⨯)( （2）这时电荷在样品中流动时不再偏转，霍尔电势差就是由这个电场建立起来的。

研胳wZprtf霍尔效应法测量螺线管磁场实验报告【实验目的】1•了解霍尔器件的工作特性。

2•掌握霍尔器件测量磁场的工作原理。

3•用霍尔器件测量长直螺线管的磁场分布。

4.考查一对共轴线圈的磁耦合度。

【实验仪器】长直螺线管、亥姆霍兹线圈、霍尔效应测磁仪、霍尔传感器等。

【实验原理】1•霍尔器件测量磁场的原理图1霍尔效应原理如图1所示，有—N型半导体材料制成的霍尔传感器，长为L,宽为b,厚为d，其四个侧面各焊有一个电极1、2、3、4。

将其放在如图所示的垂直磁场中，沿3、4两个侧面通以电流I，则电子将沿负I方向以速ur ir u度运动，此电子将受到垂直方向磁场B的洛仑兹力F m ev e B作用，造成电子在半导体薄片的1测积累urn过量的负电荷，2侧积累过量的正电荷。

因此在薄片中产生了由2侧指向1侧的电场E H，该电场对电子ur uuu uir n ir的作用力F H eE H，与F m ev e B反向，当两种力相平衡时，便出现稳定状态，1、2两侧面将建立起稳定的电压U H，此种效应为霍尔效应，由此而产生的电压叫霍尔电压U H , 1、2端输出的霍尔电压可由数显电压表测量并显示出来。

如果半导体中电流I是稳定而均匀的，可以推导出式中，R H为霍耳系数，通常定义K H R H /d ,由R H和K H的定义可知，对于一给定的霍耳传感器，R H和K H有唯一确定的值，在电流I不变的情况下,U H R HU H满足：世K H IB , dK H称为灵敏度。

研島加吋与B有一一对应关系。

2•误差分析及改进措施由于系统误差中影响最大的是不等势电势差，下面介绍一种方法可直接消除不等势电势差的影响，不用多次改变B、丨方向。

如图2所示，将图2中电极2引线处焊上两个电极引线5、6,并在5、6间连接一可变电阻，其滑动端作为另一引出线2, 将线路完全接通后，可以调节滑动触头2，使数字电压表所测电压为零，这样就消除了1、2两引线间的不等势电势差，而且还可以测出不等势电势差的大小。

实验四 霍尔效应法测定螺线管磁场分布霍尔效应是导电材料中的电流与磁场相互作用而产生电动势的效应。

1879年美国霍普金斯大学研究生霍尔在研究金属导电机理时发现了这种电磁现象，故称霍尔效应。

后来曾有人利用霍尔效应制成测量磁场的磁传感器，但因金属的霍尔效应太弱而未能得到实际应用。

随着半导体材料和制造工艺的发展，人们又利用半导体材料制成霍尔元件，由于半导体材料的霍尔效应显著而得到了发展，现在广泛用于非电量的测量、电动控制、电磁测量和计算装置方面。

一、实验目的1．了解霍尔效应现象，掌握其测量磁场的原理。

2．测绘霍尔元件的S H I -U ，M H I -U 曲线，了解霍尔电压H U 与霍尔元件工作电流S I ，霍尔电压H U 与励磁电流M I 之间的关系。

3．学会用霍尔效应测量长直通电螺线管轴向磁场分布的方法。

4．学习用“对称交换测量法”消除负效应产生的系统误差。

二、实验仪器螺线管磁场实验仪，电压表，电流表，电流源。

三、实验原理1．霍尔效应图4-1 霍尔效应霍尔效应从本质上讲是运动的带电粒子在磁场中受洛仑兹力的作用而引起的偏转。

当带电粒子（电子或空穴）被约束在固体材料中，这种偏转就导致在垂直电流和磁场的方向上产生正负电荷在两侧的聚积，从而形成附加的横向电场。

如图4-1所示，磁场B 位于z 的正向，与之垂直的半导体薄片上沿x 正方向通以电流S I （称为工作电流），假设载流子为电子（N 型半导体材料），它沿着与电流S I 相反的x 负向运动。

由于洛仑兹力L F 作用，电子向图中虚线箭头所指的y 轴负方向偏转，并使B 侧电子积累，A 侧正电荷积累，形成从A 到B 的电场，这个电场称为霍尔电场H E ，相应的电势差称为霍尔电压H U 。

此时，运动的电子受到向上的电场力E F 的作用，随着电荷的积累，E F 增大，当两力大小相等时，电子积累达到动态平衡。

设电子以平均速度v 向x 负方向运动（图1），在磁场B 的作用下，电子所受的洛仑兹力为B v e F L =式中，e 为电子电量，v 为电子漂移平均速度，B 为磁感应强度。

实验三十 用霍尔元件测螺旋磁场【实验目的】1. 学习用霍尔效应测量磁场的原理和方法。

2. 学习用霍尔元件测绘长直螺线管的轴向磁场分布。

【实验仪器】TH —H 型霍尔效应实验组合仪。

【实验原理】 1. 霍尔效应霍尔效应从本质上讲是运动的带电粒子在磁场中受洛伦兹力作用而引起的偏转。

当带电粒子（电子或空穴）被约束在固体材料中，这种偏转就导致在垂直电流和磁场方向上产生正负电荷的聚积，从而形成附加的横向电场，即霍尔电场H E 。

如图3-31-1所示的半导体试样，若在X 方向通以电流S I ，在Z 方向加磁场B ，则在Y 方向即试样'-A A 电极两侧就开始聚集异号电荷而产生相应的附加电场。

电场的指向 取决于式样的导电类型。

对于图3-31-1(a)所示的N 型试样，霍尔元件逆Y 方向，图3-31-1(b)的P 型试样则沿Y 方向。

即有 )(0)()(0)(型型P Y E N Y E h h ⇒<⇒<*（注 （a ）载流子为电子)(型N （b ） 载流子为空穴)(型P ）显然，霍尔电场H E 是阻止载流电子继续向侧面偏移，当载流电子所受的横向电场力H eE 与洛伦兹力B v e 相等时，样品两侧电荷的积累就达到动态平衡，故有B v e eE H =( 3-31-1)图 3-31-1 霍尔效应实验原理示意图式中，H E 为霍尔电场；v 是载流电子在电流方向上的平均漂流速度。

设试样的宽为b ，厚度d ，载流子浓度为n ，则bd v ne I S =( 3-31-2)由式（3-31-1）、式（3-31-2）可得dB I R d BI ne b E V S H S H H ===1( 3-31-3)即霍尔电压H V ('A A 、电极之间的电压)与B I S 乘积成正比与试样厚度d 成反比。

比例系数neR H 1=称为霍尔系数，它是反映材料霍尔效应强弱的重要参数。

只要测出H V )V （以及知道)()Gs B A I S 、（和)(cm d ，可按下式计算)/(3C cm R H810⨯=BI dV R S H H ( 3-31-4)上式中的810是由于磁感应强度B 用电磁单位高斯)(Gs ，d 用厘米)(cm 单位，而其他各量均采用国际制单位引入。

霍尔效应测量螺线管磁场实验报告实验报告：霍尔效应测量螺线管磁场
实验目的：
本实验旨在使用霍尔效应测量螺线管磁场，并掌握相关实验操作技能。

实验原理：
霍尔效应是指当导电物体的一端施加电场时，由于载流子受到电场力的作用，在导体内沿着垂直于电流的方向移动，在横向电场的作用下形成微小的电荷分布，从而产生横向电势差。

将霍尔电压、磁场强度和电流之间的关系绘制成图形后，可由其斜率计算出磁场强度。

实验设备：
本实验所用设备和器材如下：
1. 螺线管
2. 万用表
3. 磁场强度计
4. 接线板
5. 电源
实验步骤：
1. 先将电路接线板上的电极和万用表接好。

2. 将螺线管接上电源，拨至合适的电流强度。

3. 将磁场强度计放至螺线管附近，记录下磁场强度并调整为合
适的大小。

4. 测量不同磁场下的霍尔电压，记录数据。

5. 将数据绘制成图形，并计算出磁场强度与霍尔电压的关系。

实验结果：
我们将测得的数据绘制成如下图形，通过图形可知斜率为 1.0，因此磁场强度为1.0 T。

该结果与实验中测量的磁场强度相符。

实验结论：
通过本实验，我们成功使用霍尔效应测量了螺线管磁场，并得到了准确的结果。

同时，我们也掌握了霍尔效应的实验操作方法和技巧。

参考文献：
1. 霍尔效应及其应用。

北京：科学出版社，1997年。

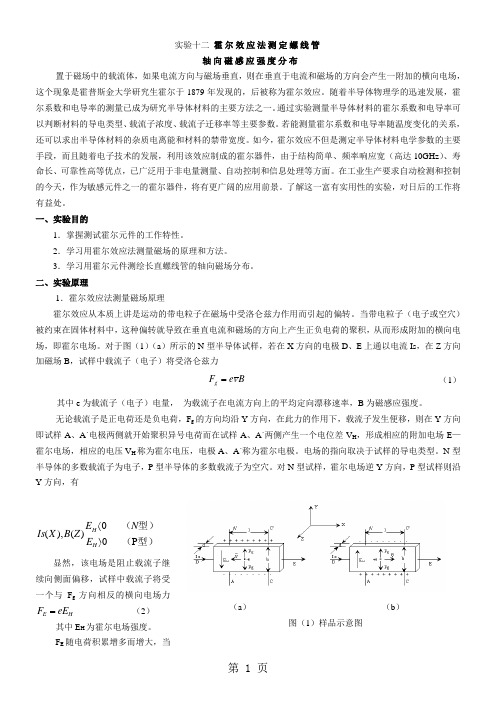

实验十一用霍尔效应法测定螺线管轴向磁感应强度分布一、实验目的1、掌握测试霍尔器件的工作特性；2、学习用霍尔效应测量磁场的原理和方法；3、学习用霍尔器件测绘长直螺线管的轴向磁场分布。

二、实验仪器TH-S型螺线管磁场测定实验组合仪。

图11-1三、实验原理1、霍尔效应法测量磁场原理把一半导体薄片放在磁场中，并使片面垂直于磁场方向，如在薄片纵向端面间通以电流，那么，在薄片横向端面间就产生一电势差，这种现象叫做霍尔效应，所产生的电势差叫做霍尔电压，用以产生霍尔效应的半导体片称为霍尔元件。

霍尔效应是由于运动的电荷在磁场中受到洛伦兹力的作用而产生的，如图(11-1)所示，当电子以速率v沿X轴的反方向从霍尔元件的N端面向M端面运动时，电子所受到的沿Z轴方向、强度为B的磁场的作用力为f B=-evB （11-1）式中e为电子电量的绝对值。

f B为电子受到的洛伦兹力，它使电子发生偏移，从而在霍尔元件的P端面聚积起正电荷，在S端面积聚起负电荷，于是在P、S端面间就形成一个电场E H ，称为霍尔电场。

霍尔电场又将产生阻碍电子偏移的电场力f E ，当电子所受到的电场力与磁场力达到动态平衡时，有f E = f B 或 eE H = evB （11-2） 其中v 为电子的漂移速度。

这时，电子将沿X 轴的反方向运动，但此时已在P 端面和S 端面间形成一个电势差V H ，这就是霍尔电压。

设元件的宽度为b ，厚度为d ，电子浓度为n ，则通过霍尔元件的电流为 I=-nevbd（11-3）由(11-2)和(11-3)式可得dIBR d IB ne b E V H H H ==⋅=1 （11-4）即霍尔电压与IB 乘积成正比，与元件厚度d 及电子浓度n 成反比，故采用半导体材料做霍尔元件，并切割得很薄(约0.2mm 左右)。

其中比例系数neR H 1-= 称为霍尔系数，若令 -H K ned =1， 则 V H =K H IB （11-5） 式中K 为霍尔元件的灵敏度，其值已标在仪器上，它表示该器件在单位工作电流和单位磁感应强度下输出的霍尔电压，它的单位取I 为mA 、B 为KGS 、V H 为mV ，则K H 的单位为mV/（mA .KGS ）。
