配电线路中的架空线路

架空线路的基本结构及组成架空输电线路的主要部件有: 导线和避雷线(架空地线)、杆塔、绝缘子、金具、杆塔基础、拉线和接地装置等。

如图所示。

图架空输电线路一、导线和避雷线导线是用来传导电流、输送电能的元件。

输电线路一般都采用架空裸导线，每相一根，220kV及以上线路由于输送容量大，同时为了减少电晕损失和电晕干扰而采用相分裂导线，即每相采用两根及以上的导线。

采用分裂导线能输送较大的电能，而且电能损耗少，有较好的防振性能。

(一)架空导线的排列方式导线在杆塔上的排列方式：对单回线路可采用上字形、三角形或水平排列，对双回路线路可采用伞形、倒伞形、干字形或六角形排列，见图4—1。

图4-1 导线在杆塔上排列方式示意图导线在运行中经常受各种自然条件的考验，必须具有导电性能好、机械强度高、质量轻、价格低、耐腐蚀性强等特性。

由于我国铝的资源比铜丰富，加之铝和铜的价格差别较大，故几乎都采用钢芯铝线。

避雷线一般不与杆塔绝缘而是直接架设在杆塔顶部，并通过杆塔或接地引下线与接地装置连接。

避雷线的作用是减少雷击导线的机会，提高耐雷水平，减少雷击跳闸次数，保证线路安全送电。

(二)导、地线分类导、地线一般可按所用原材料或构造方式来分类。

1、按原材料分类裸导线一般可以分为铜线、铝线、钢芯铝线、镀锌钢绞线等。

铜是导电性能很好的金属，能抗腐蚀，但比重大，价格高，且机械强度不能满足大档距的强度要求，现在的架空输电线路一般都不采用。

铝的导电率比铜的低，质量轻，价格低，在电阻值相等的条件下，铝线的质量只有铜线的一半左右，但缺点是机械强度较低，运行中表面形成氧化铝薄膜后，导电性能降低，抗腐蚀性差，故在高压配电线路用得较多，输电线路一般不用铝绞线;钢的机械强度虽高，但导电性能差，抗腐蚀性也差，易生锈，一般都只用作地线或拉线，不用作导线。

钢的机械强度高，铝的导电性能好，导线的内部有几股是钢线，以承受拉力;外部为多股铝线，以传导电流。

由于交流电的集肤效应，电流主要在导体外层通过，这就充分利用了铝的导电能力和钢的机械强度，取长补短，互相配合。

施工现场的配电线路安全要求（1）现场中所有架空线路的导线必须采用绝缘铜线或绝缘铝线。

导线架设地专用电线杆上。

（2）架空线的导线截面最低不得小于下列截面：当架空线用铜芯绝缘线时，其导线截面不小于10mm2；当用铝芯绝缘线时，其截面不小于16mm2。

跨越铁路、公路、河流、电力线路档距内的架空绝缘铝线最小截面不小于35mm2，绝缘铜线截面不小于16mm2。

（3）架空线路的导线接头：在一个档距内每一层架空线的接头数不得超过该层导线数的50%，且一根导线只允许有一个接头；线路在跨越铁路、公路、河流、电力线路档距内不得有接头。

（4）架空线路相序的排列：1）TT系统供电时，其相序排列：面向负荷从左向右为L1、N、L2、L3；2）TN-S系统或TN-C-S系统供电时，和保护零线在同一横担架设时的相序排列：面向负荷从左至右为L1、N、L2、L3、PE；3）TN-S系统或TN-C-S系统供电时，动力线、照明线同杆架设上、下两层横担，相序排列方法：上层横担，面向负荷从左至右为L1、L2、L3，下层横担，面向负荷从左至右为L1、（L2、L3）、N、PE。

当照明线在两个横担上架设时，最下层横担面向负荷，最右边的导线为保护零线PE。

（5）架空线路的档距一般为30m，最大不得大于35m；线间距离应大于0.3m。

（6）施工现场内导线最大弧垂与地面距离不小于4m，跨越机动车道时为6m。

（7）架空线路所使用的电杆应为专用混凝土杆或木杆。

当使用木杆时，木杆不得腐朽，其梢径应不小于130mm。

（8）架空线路所使用的横担、角钢及杆上的其它配件应视导线截面、杆的类型具体选用。

杆的埋设、拉线的设置均应符合有关施工规范。

施工现场的配电线路安全要求（二）是确保施工现场电力供电的安全性和可靠性，预防电力事故的发生。

下面将从多个方面阐述施工现场配电线路的安全要求。

1. 设计规范：在施工现场配电线路的设计过程中，应按照相关规范和标准制定设计方案。

例如，根据国家标准《建筑电气设计规范》、《家居及类似用途电气装置的电气安全－第1部分：一般要求》等，确定线路电压、容载电流、线路走向等参数。

架空线路的分类、构成及主要材料架空线路的分类、构成及主要材料一、架空线路的分类1.输电线路(又称供电线路)发电厂生产的电能，经升压变压器把电压升高(通常在110kv及以上)通过架空线路或电缆线路输送到距离很远的降压变电站(系统降压站或工厂、矿山专用降压站)，用来输送电能的架空线路或电缆线路称为输电线路。

2.配电线路通过降压变电站把电压变为10kv及以下，然后通过架空线路或电缆把电能输送到各个用户的线路称为配电线路。

3kv~10kv线路称为高压配电线路，又称一次配电线路；1kv及以下(380V/220V)的线路称为低压配电线路。

以下将主要介绍10kv及以下配电线路。

3.直配线路由发电机不经过变压器，直接把10kv电经电缆或架空线路输送给用户的线路称为直配线路。

二、架空线路的构成架空线路主要由避雷线、导线、金具(包括线夹等)、绝缘子、杆塔(包括电杆和铁塔)拉线和基础等元件组成，如图7-1所示。

这些元件的用途如下。

（1）避雷线：用来保护架空线路免遭雷电大气过电压的损害。

往往输电线路不装设避雷线。

避雷线大多采用镀锌钢铰线。

个别线路或线段由于特殊需要，有时采用钢心铝绞线或铝镁合金绞线等良导体。

（2）导线:是线路的主要组成部分,用以传输电流。

一般线路多采用单根导线。

对于超高压大容量输电线路，由于输电容量大，间时为了减小电晕损失和电晕干扰，常采用相分裂导线，每相采用2根、3根、4根或更多甩导线。

（3）金具:用来把导线连接在绝缘子串上，并将绝缘子固定在杆塔上的金属零件。

（4）绝缘子:用来支承或悬吊导线并使导线与杆塔绝缘，它应保证有足够的电气绝缘强度和机械强度。

（5）杆塔:支承导线、避雷线及其辅助设施，并使导线、避雷线、杆塔三者之间保持一定的安全距离（10kv及以下采用电杆）。

（6）拉线和基础:拉线的作用是用来加强电杆的强度和稳定性，平衡电杆受力。

某础适将杆塔固定在地下，以保证杆塔不发牛倾斜或倒塌的设施。

三、主要材料1.导线输电及高压配电线路采用多股裸导线,低压配电架空线路有时使用单股裸铜导线，用电单位厂区内的配电架空电力线路常采用绝缘导线。

架空配电线路的结构介绍摘要：电力线路按架设方式可分为架空电力线路和电缆线路两大类。

目前我国送电线路基本是架空电力线路，而配电线路则是以架空电力线路为主，电缆线路一般只应用在城市中心地带、线路走廊狭窄和变、配电所进出困难的地段，或因过电压保护需要而设置的一般电缆。

本文对架空配电线路的结构做了简单介绍。

关键词：架空；配电线路；结构；介绍架空配电线路主要由杆塔、横担、绝缘子、导线、金具、拉线等组成。

1．杆塔、横担和拉线架空电力线路中架设导线的支持物有木杆和钢筋混凝土杆等，总称为杆塔。

杆塔应具有足够的机械强度和耐用、廉价、便于运输和架设等特点。

杆塔类型与线路的额定电压、导线及安装方式、回路数、线路所经过的自然条件、线路的重要性有关。

一般杆塔有以下几种：（1）按杆塔的作用分1）直线杆塔。

直线杆塔又称为中间杆塔，用于线路直线中间部分，在平坦地区，这种杆塔占总数的80%左右。

直线杆塔的导线用线夹河悬式绝缘子串挂在横担上一级用针式绝缘子固定在横担上，它仅承受导线的质量。

2）耐张杆塔。

又称承力杆塔，与直线杆塔相比较，其强度较大，导线用耐张夹和耐张绝缘子固定在杆塔上，耐张绝缘子串的位置几乎与地面平行。

它承受导线的拉力，耐张杆塔将线路分割成若干耐张段，以便于线路的施工和检修。

3）转角杆塔。

用于线路的转角处，有直线和耐张两种。

转角杆塔的型式是根据转角的角度与导线截面的大小而确定的。

4）终端杆塔。

它是耐张杆塔的一种，用于线路的首端和终端，承受导线、地线的拉力和质量，机械强度要求较大。

5）跨越杆塔。

用于线路与铁路、道路、桥梁、河流、湖泊、山谷及其他交叉跨越之处，要求有较大的高度和机械强度。

6）换位杆塔。

用于线路中为改变电容分布，需要更换位置之处。

（2）按架设的回路数分1）单回路杆塔。

在杆塔上只架设一回路的三相线路。

2）双回路杆塔。

在同一杆塔上架设两个回路的--*线路。

3）多回路杆塔。

在同一杆塔上架设两个以上的线路，一般用于出线回路较多、地面拥挤的发电厂、变电所及工矿企业的出线段。

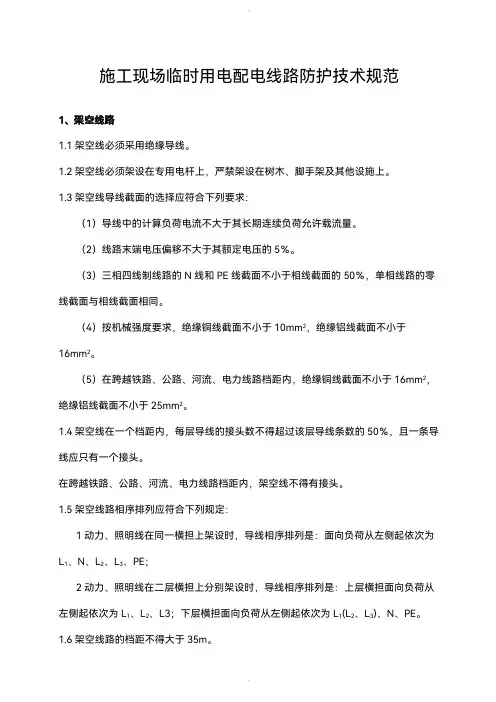

施工现场临时用电配电线路防护技术规范1、架空线路1.1架空线必须采用绝缘导线。

1.2架空线必须架设在专用电杆上，严禁架设在树木、脚手架及其他设施上。

1.3架空线导线截面的选择应符合下列要求：（1）导线中的计算负荷电流不大于其长期连续负荷允许载流量。

（2）线路末端电压偏移不大于其额定电压的5％。

（3）三相四线制线路的N线和PE线截面不小于相线截面的50％，单相线路的零线截面与相线截面相同。

（4）按机械强度要求，绝缘铜线截面不小于10mm2，绝缘铝线截面不小于16mm2。

（5）在跨越铁路、公路、河流、电力线路档距内，绝缘铜线截面不小于16mm2，绝缘铝线截面不小于25mm2。

1.4架空线在一个档距内，每层导线的接头数不得超过该层导线条数的50％，且一条导线应只有一个接头。

在跨越铁路、公路、河流、电力线路档距内，架空线不得有接头。

1.5架空线路相序排列应符合下列规定：1动力、照明线在同一横担上架设时，导线相序排列是：面向负荷从左侧起依次为L1、N、L2、L3、PE；2动力、照明线在二层横担上分别架设时，导线相序排列是：上层横担面向负荷从左侧起依次为L1、L2、L3；下层横担面向负荷从左侧起依次为L1(L2、L3)、N、PE。

1.6架空线路的档距不得大于35m。

1.7架空线路的线间距不得小于0．3m，靠近电杆的两导线的间距不得小于0．5m。

1.8架空线路横担间的最小垂直距离不得小于表1.8-1所列数值；横担宜采用角钢或方木，低压铁横担角钢应按表1.8-2选用，方木横担截面应按80mmX 80mm选用；横担长度应按表1.8-3选用。

表1.8-1横担间的最小垂直距离(m)表1.8-2低压铁横担角钢选用表1.8-3横担长度选用1.9架空线路与邻近线路或固定物的距离应符合表1.9的规定。

1.10架空线路宜采用钢筋混凝土杆或木杆。

钢筋混凝土杆不得有露筋、宽度大于0．4rmn的裂纹和扭曲；木杆不得腐朽，其梢径不应小于140mm。

送配电架空线路和电力电缆线路问答（一）架空线路的基本知识1、架空电力线路的电压等级是如何确定的？答：目前我国电力系统的额定电压等级为：220V；380V；3KV；6KV；10KV；35KV；60KV；110KV；154KV；220KV；330KV等。

架空线路额定电压，应根据输送功率的大小及输送距离来确定。

一般来说，电压越高，输送的功率越大，输送的距离就越远。

例如：35KV架空线路，输送距离在50KM左右时，一般输送功率为1~2万千瓦；110KV线路，输送距离为100左右KM时，输送功率为3~6万千瓦；220KV线路，输送距离为200~300KM时，可输送功率20~25万千瓦。

在相同的电压下，输送的功率越小，可输送的距离越远；反之输送的功率越大，可输送的距离越近。

2、什么叫送电线路，什么叫配电线路？答；把发电厂生产的电能经升压变压器输送到电力系统中的降压变压器及用电单位的35KV及以上的高压电力线路，称为送电线路。

把发电厂生产的电能直接配给用电单位或电力系统中的降压变压器配给用电单位电能的10KV 及以下电力线路，称为配电线路。

3~10KV线路称高压配电线路；1KV及以下线路称为低压配电线路。

3、常用的杆塔类型有哪些？答：架空电力线路中架设导线的支持物，有钢筋混凝土杆，铁塔及木杆，总称为杆塔。

杆塔类型与线路额定电压和导线，地线种类及安装方式，回路数，线路所经过地区的自然条件，线路的重要性等有关。

一般的杆塔类型有几下几种：（1）按杆塔的作用分：1）直线杆塔直线杆塔又称中间杆塔，用于线路直线中间部分，在平坦的地区，这种杆塔占总数的80%左右，直线杆塔的导线是用线夹和悬式绝缘子串挂在横担上以及用针式绝缘子固定在横担上。

正常情况下，它仅承受导线的重量；2）耐张杆塔又称承力杆塔，与直线杆塔相比，强度较大，导线用耐张线病例和耐张绝缘子串或用蝶式绝缘子固定在杆塔上。

耐张绝缘子串的位置几乎是平行于地面的，杆塔两边的导线用弓子线连接起来。

架空线路讲解一、定义和原理架空线路是指将导线架设在地面上的输配电线路。

其基本原理是通过导线的电磁场感应，将电能从电源传输到负荷，从而实现电能的传输和分配。

二、设计和施工架空线路的设计需考虑诸多因素，如线路路径、导线型号、杆塔结构、绝缘配合等。

在施工时，应严格遵守相关规范和标准，确保线路的安全可靠。

三、材料选择架空线路的材料主要包括导线、杆塔、绝缘子等。

导线需根据电流负荷和传输容量选择合适的型号和截面；杆塔需根据线路路径和导线高度进行设计；绝缘子需根据电压等级和环境条件选择合适的材料和结构。

四、绝缘子绝缘子是架空线路中的重要元件，其主要作用是支撑导线并保证导线的电气绝缘。

常见的绝缘子有针式绝缘子、悬式绝缘子和柱式绝缘子等。

在选择绝缘子时，需考虑其电气性能、机械强度、耐环境因素等。

五、防雷保护架空线路容易受到雷击的威胁，因此需要进行防雷保护。

常见的防雷措施有：安装避雷线、提高线路绝缘水平、采用间隙保护器等。

在防雷设计中，应根据线路的实际情况选择合适的防雷措施，并定期进行维护和检修。

六、维护和检修架空线路的维护和检修是保证其正常运行的重要环节。

应定期检查线路的导线和杆塔状况，确保没有损伤和变形；检查绝缘子的电气性能和机械强度，确保其正常工作；检查接地装置是否完好，确保防雷效果良好。

发现问题应及时处理，避免事故发生。

七、常见故障与处理架空线路可能出现的故障有很多种，例如断线、短路、接地等。

对于这些故障，需要根据实际情况进行分析和处理。

常见的处理方法有：更换导线或杆塔、修复绝缘子、重新安装接地装置等。

在处理故障时，应遵循安全第一的原则，确保工作人员的人身安全。

同时，应加强线路的巡检和维护，及时发现并处理潜在的故障隐患，确保线路的安全可靠运行。

架空配电线路一般知识一、架空配电线路的概述架空线路所经过的地带叫线路走径或路径，路径和杆位应到现场实地勘察，根据地形、地物和地质情况而定。

在确定路径时要注意以下几点；从供电点到用电点，尽量走直路，尽量靠近道路；避免穿越丛林、房屋、地面建筑物；尽力减少跨越公路、河流和通信线路。

地势越平坦越好，应避开积水和水淹地区，避开山洪或雨水冲刷地带，避开有爆炸物、腐蚀性气体的工厂以及易燃物；尽量少占良田；路径应选择在负荷中心地带。

具体杆位的确定应考虑施工难易和地形、地质条件等要素；考虑今后发展，留有一定的余地。

架空配电线路电杆用来支持横担、导线、绝线子等部件，以便在各种气象条件下，使导线对地和对其他交互跨越设施保持一定的安全距离，保证线路安全运行。

导线是用来传输电能的，要求有良好的导电性能及足够的机械强度，并有一定的抗腐蚀性能。

金具主要用于将悬式绝缘子组装成串，并将绝缘子串连接，悬挂在杆塔横担上。

悬垂线夹、耐张线夹与绝缘子串连接，拉线金具与杆塔的连接，均要使用连接金具。

绝缘子用于支持导线，使导线对地及导线与导线之间，导线与横担之间保持绝缘。

绝缘子在运行中，除承受线路运行电压外，还要承受导线张力，导线自重，导线上的风力、冰、雪等负载，同时还要受到环境温度的影响，因此，绝缘子既要有良好的电气性能，又要具有足够的机械强度。

拉线用于平衡杆塔承受的水平风力和导线、避雷线的张力，按作用分为张力拉线和风力拉线两种。

配电线路的挡距，对于电压为3～l0kV的线路，城镇为40～50m，郊区为50—l00m；对于电压为3kV以下的线路，城镇为40～50m，郊区为40—60m。

配电线路则是由杆塔、导线、避雷线、绝缘子、线路金具等部件组成。

但是从配电线路总的构成中，杆塔的投资约占送电线路总投资的30％～50％，因此，它是配电线路极为重要的组成部分。

二、导线配电线路所采用的导线应符合国家电线产品技术标准。

供计算用的导线性能参数，诸如线膨胀系数、弹性系数，宜符合要求。

架空配电线路导线选择架空配电线路作为电力系统的重要组成部分，其导线的选择对于线路的安全、稳定（DL/T 5220-2021），运行至关重要。

本文将根据《10kV及以下架空配电线路设计规范》结合气象条件、经济电流密度及载流量、裸导线与绝缘线使用环境、电压降、弧垂影响等方面的知识，为您详细解读架空配电线路导线选择的重要性。

01气象条件对导线选择的影响气象条件是影响架空配电线路安全运行的重要因素之一。

在导线选择时，应充分考虑当地的气候条件，如气温、风速、覆冰厚度等。

对于高温地区，应选择耐热性能较好的导线；对于覆冰较厚的地区，应选择具有较强抗冰能力的导线；对于风速较大的地区，应合理确定导线的安全系数，以抵抗风力引起的振动和风偏。

象条件对架空配电线路导线选择的影响主要体现在以下几个方面：1.气温：最高温度和最低温度是选择导线时需要考虑的重要气象条件。

最高温度可以用来计算导线的最大弧垂，保证线路对地面及建筑物的安全距离；而最低温度则是确定导线最大应力的基本条件。

2.风速和覆冰厚度：风速和覆冰厚度对导线的影响主要表现在机械荷载和电气性能方面。

风速可能导致导线产生高频振动，影响导线的机械性能；覆冰则可能增加导线的垂直载荷，增大张力，甚至可能引发断线。

3.雷电日数：雷电日数也是气象条件中的一个重要因素，用于防雷保护方面的设计考虑。

4.大气温度：大气的温度变化会影响到导线的热胀冷缩，进而影响导线的机械性能和电气性能。

在选择导线时，应充分考虑当地的气候条件，根据实际情况选择耐热性能好、抗冰能力强、机械强度高的导线，以保证线路的安全、稳定、长期运行。

同时，加强线路的维护和管理也是保证其正常运行的重要措施。

02经济电流密度及载流量的考量经济电流密度及载流量是导线选择的重要经济指标。

经济电流密度是指在一定的技术经济条件下，通过单位截面积的导线所允许的最大电流值。

导线截面积的选择应按照经济电流密度来进行，以降低线路的建设投资。

施工现场配电线路的敷设要求施工现场的配电线路包括室内线路和室外线路。

室内线路通常有绝缘导线和电缆的明敷设和暗敷设；室外线路主要有绝缘导线架空敷设和绝缘电缆埋地敷设两种，也有电缆线架空明敷设的。

1.架空线路的要求架空线路由导线、绝缘子、横担及电杆等组成。

（1）架空线路必须采用绝缘铜线或绝缘铝线，铝线的截面积大于16mm²,铜线的截面积大于10mm²。

（2）架空线路严禁架设在树木、脚手架及其他非专用电杆上，且严禁成束架设。

架空线路的挡距不得大于35m，线间距不得大于30mm，架空线的最大弧垂处与地面最小距离（施工现场一般为4m，机动车道为6m，铁路轨道为7.5m)。

2.室内配电线的要求安装在室内的导线，以及它们的支持物、固定用配件，总称室内配线。

室内配线分明装、暗装两种，明装导线是沿屋顶、墙壁敷设；暗装导线是敷设在地下、墙内、顶棚上面等看不到的地方。

一般应满足以下使用安全要求。

（1）导线的线路应减少弯曲；导线绝缘层应符合线路的安全方式和敷设的环境条件。

（2）导线的额定电压应符合线路的工作电压；导线截面积要满足供电容量要求和机械强度要求；导线连接应尽量减少分支、不受机械作用；线路中应尽量减少接头。

（3）线路布置尽可能避开热源，应便于检查。

（4）水平敷设的线路距地面低于2m或垂直敷设的线路距地面低于1.8m的线段，应预防机械损伤。

（5）为防止漏电，线路对地的绝缘电阻不小于1002/V。

3.电缆线路的要求（1）确定敷设电缆的方式和地点，应以方便、安全、经济、可靠为依据。

电缆直埋方式，施工简单、投资省、散热好，应首先考虑。

敷设地点应保证电缆不受机械损伤或其他热辐射，同时应尽量避开建筑物和交通设施。

（2）电缆直接埋地的深度不小于0.6m,并在电缆上下均匀铺设不小于50mm厚的细砂，再覆盖砖等硬质保护层，并在地上插有标志。

（3）电缆穿过建筑物、构筑物时必须设置护管，以免机械损伤。

（4）电缆架空敷设时，应沿墙壁或电杆设置。

10kV-架空配电线路基本组成及杆上设备详解1. 何为配电线路输送电能的线路一般称为电力线路，其中由发电厂向电力负荷中心输送电能的线路以及电力系统之间的联络线路为输电线路，架设于变电(开关站)与变电站之间;由电力负荷中心向各个电力用户分配电能的线路为配电线路。

故输电或者配电线路不能按电压等级来区分，只有看其功能作用，在一些地区110kV线路是分配给用户的配电线路，但在一些农村地区35kV也属于变电站与变电站之间的联络线路的输电线路。

电力线路又分架空电力线路与电缆电缆线路，故配电线路又分架空配电线路及电缆配电线路。

架空配电线路又分高压架空配电线路(35kV、110kV)、中压架空配电线路(20kV、10kV、6kV、3kV)、低压架空配电线路(220V、380V)，本次小编介绍的主要是中压架空线路，部分涉及低压架空线路，下列阐述的架空配电线路主要指中压架空配电线路，小编不再重复说明。

▲电网示意图架空配电线路是采用电杆将导线悬空架设，直接向用户供电的配电线路。

架空配电线路每条线路的分段点设置单台开关(多为柱上)。

为了有效的利用架空走廊，在城市市区主要采用同杆并架方式。

有双回、四回同杆并架;也有10kV、380V上下排同杆并架。

架空线路按在网络的位置分主干线路和分支线路，在主干线路中间可以直接“T”接成分支线路(大分支线路)，在分支线路中间可以直接“T”接又形成分支线路(小分支线路)。

主干线和较大的分支线应装设分段开关。

主干线路的导线截面一般为120-240mm2，分支线截面一般不少于70mm2。

架空线路具有架设简单;造价低;材料供应充足;分支、维修方便;便于发现和排除故障等优点，缺点是易受外界环境的影响，供电可靠性较差;影响环境的整洁美观等。

架空配电线路主要由电杆、横担、导线、拉线、绝缘子、金具及杆上设备等组成，结构示意图如下图所示。

▲架空配电线路基本结构架空线路最常见的有放射式和环网式两类。

农村、山区中架空线路由于负荷密度较少、分散，供电线路长，导线截面积较少，大多部具备与其它电源联络的条件，一般采用树枝状放射式供电。
