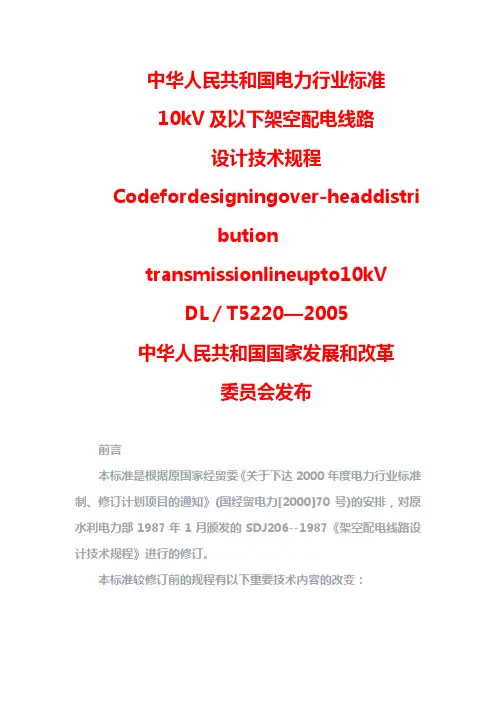

中华人民共和国电力行业标准10kV及以下架空配电线路设计技术规程Codefordesigningover-headdistributiontransmissionlineupto10kVDL／T5220—2005中华人民共和国国家发展和改革委员会发布前言本标准是根据原国家经贸委《关于下达2000年度电力行业标准制、修订计划项目的通知》(国经贸电力[2000]70号)的安排，对原水利电力部1987年1月颁发的SDJ206--1987《架空配电线路设计技术规程》进行的修订。
本标准较修订前的规程有以下重要技术内容的改变：(1)本标准将范围明确为10kV及以下架空电力线路设计，以满足城市和农村供电的要求。
(2)为满足城市电网供电的可靠性及电能质量日益提高的要求，1990年以后在我国大中城市配电线路建设中逐步采用架空绝缘导线。
故本次修订增加了10kV及以下绝缘导线设计的有关内容。
(3)对交叉跨越提出了补充，补充了典型气象区。
(4)原规程中某些不适合当前生产要求的章节条款，已予删除或修改。
本标准实施后代替SDJ206--1987。
本标准的附录A、附录B、附录C、附录D均为规范性附录。
本标准由中国电力企业联合会提出。
本标准由电力行业电力规划设计标准化技术委员会归口并负责解释。
本标准主要起草单位：天津电力设计院。
本标准参加起草单位：北京供电设计院、武汉供电设计院、南京电力设计研究院。
本标准主要起草人：李世森、程景春、许宝颐、刘寅初、王秀岩、刘纲、王学仑。
1范围1.0.1本标准规定了10kv及以下交流架空配电线路(以下简称配电线路)的设计原则。
1.0.2本标准适用于10kV及以下交流架空配电线路的设计。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

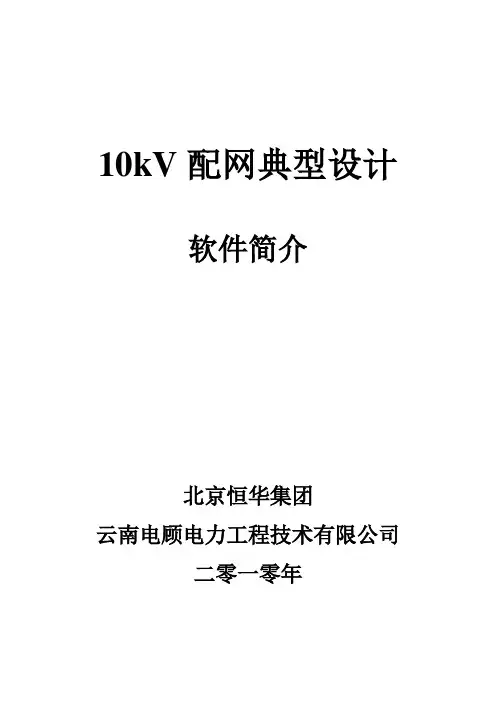

10kV配网典型设计软件简介北京恒华集团云南电顾电力工程技术有限公司二零一零年10kV配网典型设计软件简介1.前言《10kV配网典型设计软件》是北京恒华伟业科技发展有限公司针对10kV 电网线路设计工作开发的一套方便、实用的辅助设计软件，可以广泛服务于电网规划建设单位、电网设计单位、电网运行管理单位的城市电网、农村电网配电线路设计工作。
北京恒华伟业科技发展有限公司（，下简称北京恒华）自2004年开始进行《10kV配网典型设计软件》的研发工作，并于2005年开始逐步投入使用。
在国家电网公司发布的《国家电网公司输变电工程典型设计》（2007年3月，中国电力出版社出版）之后，北京恒华结合《典型设计》的内容和实际应用中发现的需求对软件进行了改造升级。
北京电力公司发布的《北京电力公司配电网五统一技术标准——配电网架空线路典型设计》后，北京恒华于2008年与北京电力设计院合作，结合北京地区电网设计工作以及材料选择的特点，对软件进行了再次改版，发布了《10kV配网典型设计软件》的北京地区使用版本，并在北京地区2008年度的配网消隐工程、重载配网线路改造工程、大型技改工程中得到了广泛应用。
尤其，针对云南电网规划建设的要求，《10kV配网典型设计软件》完全融合了云南电网公司2009年12月颁布发行的《云南电网公司城农网10kV及以下配电线路通用设计V3.0（试行）》的设计规范，参考了云南电网公司2009年8月颁布发行的《云南电网公司10kV及以下项目设计成果交付标准》的要求，并结合了电力设计院的设计习惯，极大的方便和规范了10kV配网设计工作。
目前，北京恒华已经开发形成一套符合国家电网公司及南方电网公司典型设计要求的线路设计软件，并在与用户合作发展的过程中获得了丰富的线路设计工作配合经验。
现在《10kV配网典型设计软件》已经发展成为能够结合地区特点，形成对本地区线路设计工作产生巨大帮助作用的辅助工具，并在2008年获中国电力规划设计协会2008年电力勘测设计行业优秀QC成果奖（电规协标[2008]43号文）。
贵州电网公司10千伏及以下配网工程标准设计快速操作指南一、软件背景为创建国内一流电网公司，规范贵州电网10kV及以下配网工程的建设，贵州电网公司编制了《贵州电网10kV及以下配网工程标准设计》简称《标准设计》。
《标准设计》在保证一定的先进性、可靠性和经济性的基础上，统一建设标准，统一设备规范；优化设备型式，方便设备招标、方便运行维护；降低建设和运营成本；提高工程质量、提高工作效率，从而提高公司的整体效益。
《10千伏及以下配网工程标准设计软件》是贵州电网公司《标准设计》的另一种表现形式，该软件以《标准设计》为基础，面向配网设计需求而定制，系统设计人员通过对贵州电网公司《标准设计》的深入调研，归纳并建立了完整的配网设计模型、选型模型，并以此为依据进行软件的研发。
该软件功能涵盖《标准设计》中包括的架空线路、电缆线路、配电工程三部分业务，是配网设计相关的部门或单位，贯彻和执行《标准设计》的有效手段。
二、系统介绍《10千伏及以下配网工程标准设计软件》基于AutoCAD环境进行开发，在保留AutoCAD原有功能基础之上，开发了电力设计方面的专业模块。
软件从数据源头入手，首先，通过接口功能将测绘数据进行分析处理，生成地形断面图。
其次，通过规程及标准设计原则库的约束优选杆型，并结合动态规划方法优化杆位。
再次，通过设备金具选型原则自动匹配设备及金具。
最后，自动输出线路断面图、路径图、工程量、设备、杆塔组装图、铁附件加工图等工程设计成果。
软件通过优选模块优化工程总体造价，节约工程投资；通过选型模块自动匹配金具及材料，快速准确的生成工程材料统计及工程量，为工程概预算提供基础数据，大幅度提高设计人员的工作效率。
三、功能操作流程图1.操作流程图建立工程配置工程参数测量数据成断面排立杆塔匹配设备及金具统计输出2.功能操作按钮四、功能介绍1.建立工程软件通过工程管理模块实现对软件工程项目及相关信息的建立，统一管理、维护查询所有工程信息。

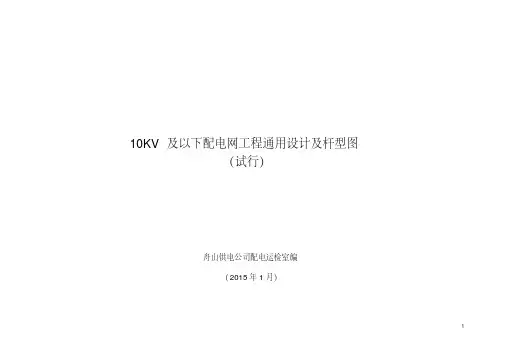

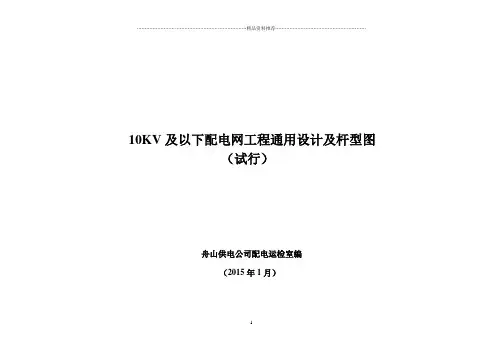

10KV及以下配电网工程通用设计及杆型图（试行）舟山供电公司配电运检室编（2015年1月）第1章典型设计依据1.1 编制设计依据文件《浙江省电力公司配电网工程通用设计10KV和380/220V配电线路分册（2013年版）第2章典型设计的说明2.1.10KV及以下配电线路设计与建设规范2.1.1 导线截面的确定10KV架空线路导线根据不同的供电负荷需求，主干线路采用240mm、150mm截面两种导线，其中新建线路采用240mm导线、改造线路采用150mm导线;支线(包括分支线)采用70mm导线，根据规划有可能成为干线的导线宜一次性敷设到位。
0.4KV线路主干线导线采用120mm，支线选用70mm导线；分支线采用4*50mm架空平行集束型导线，分支线与单户接户杆采用2*25mm架空平行集束型导线；低压线路设计时宜采用四线一次规划敷设到位，沿墙敷设的低压线路宜采用架空平行集束型导线；对于旅游聚区域三相四线制低压采用接入的低压结构配网可以电缆与架空混合布置形式，既主线采用架空线路、支线采用电缆接入户外分支箱，采用电缆接入用户集中由分支箱接入。
2.1.2 导线类型的选取2.1.2.1 线路档距在100m以下，应采用架空绝缘铝绞线或绝缘铝合金绞导线，并应采用相应的防雷措施。
2.1.2.2 线路档距在100m-350m，城市应采用绝缘铝合金绞导线，农村地区采用钢芯铝绞线。
2.1.2.3 线路档距在350以上m，应采用钢芯铝绞线。
2.1.2.4 海岛的实际情况，城镇区域宜采用绝缘导线，农村跨越山区的线路宜采用钢芯铝绞线。
2.1.3 线路杆型结构2.1.3.1 10KV及以下配电线路杆型按受力情况不同可分为：直线杆、耐张杆、转角杆、终端杆、分支（T接）杆和跨越杆等6种类型；10KV按呼高分12、15、18m。
2.1.3.2钢管杆按杆头布置分：单回路三角型杆头布置型式；双回路杆头分双垂直（鼓型）、双三角型；按照转角分10°、30°、60°、90°度；按呼高分12、14m。

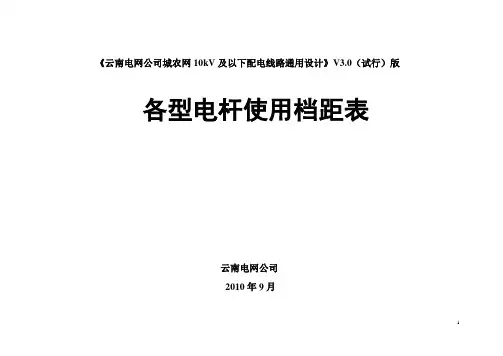

《云南电网公司城农网10kV及以下配电线路通用设计》V3.0（试行）版各型电杆使用档距表云南电网公司2010年9月批准：审定：校核：杜新民设计计算：李叔昆说明1、10kV配电线路主要用于城市郊区的平地、丘陵及部分一般山地，其使用档距不分水平档距、垂直档距。
当用于山区线路时，其垂直档距不能过大。
2、计算使用档距的气象条件为：电线复冰厚度10mm,最大设计25m/s。
3、计算使用档距用的导线采用钢芯铝绞线，导线型号为LGJ-240/30、LGJ-185/25、LGJ-150/25、LGJ-120/20、LGJ-95/20、LGJ-70/10、LGJ-70/40、LGJ-50/8、LGJ-50/30、LGJ-35/6。
导线安全系数3.0～8.0，与所选用的塔型设计强度有关。
对于自力式角钢塔（如SJT2等）、应按导线型号、转角度数计算后确定；对于带拉线水泥杆转角杆，其拉线选择及杆头抗弯强度的校验也应按导线张力和转角度数计算后确定。
4、电杆的使用档距应从以下几方面来计算，取其最小者（计算中忽略杆身风压）：A、电杆的允许弯矩；B、针式绝缘子的强度（瓷件强度、针脚强度）；C、瓷横担破坏强度；D、导线间的距离。
5、在实际工程中，结合工程实际情况来选择电杆的档距。
当超过本表的范围时，可自行计算确定。
6、10kV配电线路计算档距引用数据表预应力电杆的技术数据注：强度安全系数1.8（表中未计入）拉线强度注：强度安全系数2.0（表中未计入）10kV配电线路档距与线间距离的关系（规程规定的线间距离对应的最大档距）使用针式瓷瓶时：D=0.4Lk+U/110+0.65x（F开方）只能作为参考。
10kV水泥拔梢杆最大使用档距表END。

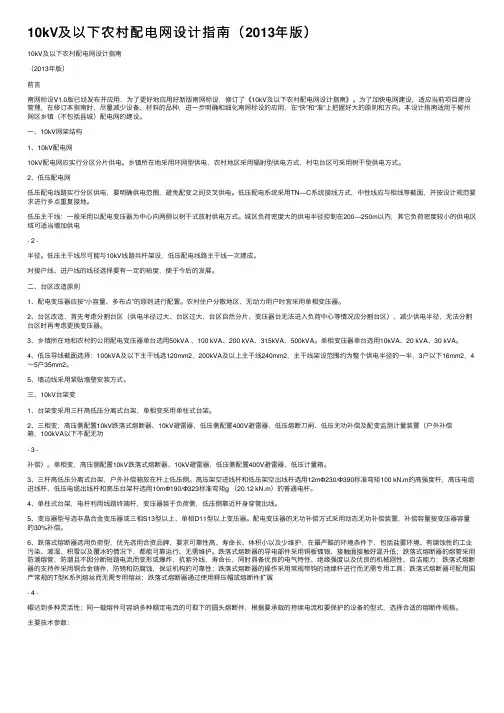

10kV及以下农村配电⽹设计指南（2013年版）10kV及以下农村配电⽹设计指南（2013年版）前⾔南⽹标设V1.0版已经发布并应⽤，为了更好地应⽤好新版南⽹标设，修订了《10kV及以下农村配电⽹设计指南》。
为了加快电⽹建设，适应当前项⽬建设管理，在修订本指南时，尽量减少设备、材料的品种，进⼀步明确和细化南⽹标设的应⽤，在“快”和“准”上把握好⼤的原则和⽅向。
本设计指南适⽤于柳州⽹区乡镇（不包括县城）配电⽹的建设。
⼀、10kV⽹架结构1、10kV配电⽹10kV配电⽹应实⾏分区分⽚供电。
乡镇所在地采⽤环⽹型供电，农村地区采⽤辐射型供电⽅式，村屯台区可采⽤树⼲型供电⽅式。
2、低压配电⽹低压配电线路实⾏分区供电，要明确供电范围，避免配变之间交叉供电。
低压配电系统采⽤TN—C系统接线⽅式，中性线应与相线等截⾯，并按设计规范要求进⾏多点重复接地。
低压主⼲线：⼀般采⽤以配电变压器为中⼼向两侧以树⼲式放射供电⽅式。
城区负荷密度⼤的供电半径控制在200—250m以内，其它负荷密度较⼩的供电区域可适当增加供电- 2 -半径。
低压主⼲线尽可能与10kV线路共杆架设，低压配电线路主⼲线⼀次建成。
对接户线、进户线的线径选择要有⼀定的裕度，便于今后的发展。
⼆、台区改造原则1、配电变压器应按“⼩容量、多布点”的原则进⾏配置。
农村住户分散地区，⽆动⼒⽤户时宜采⽤单相变压器。
2、台区改造，⾸先考虑分割台区（供电半径过⼤、台区过⼤、台区⾃然分⽚、变压器台⽆法进⼊负荷中⼼等情况应分割台区）、减少供电半径，⽆法分割台区时再考虑更换变压器。
3、乡镇所在地和农村的公⽤配电变压器单台选⽤50kVA 、100 kVA、200 kVA、315kVA、500kVA。
单相变压器单台选⽤10kVA、20 kVA、30 kVA。
4、低压导线截⾯选择：100kVA及以下主⼲线选120mm2，200kVA及以上主⼲线240mm2，主⼲线架设范围约为整个供电半径的⼀半，3户以下16mm2，4～5户35mm2。

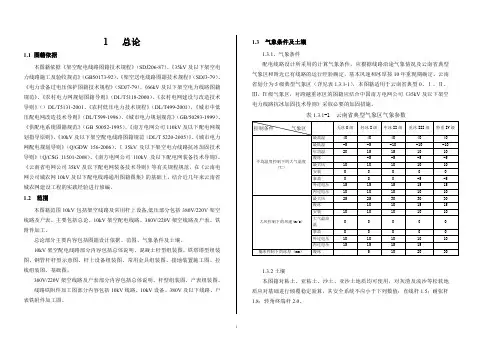

1 总论1.1 图籍依据本图籍依据《架空配电线路图籍技术规程》（SDJ206-87）、《35kV及以下架空电力线路施工及验收规范》（GB50173-92）、《架空送电线路图籍技术规程》（SDJ3-79）、《电力设备过电压保护图籍技术规程》（SDJ7-79）、《66kV及以下架空电力线路图籍规范》、《农村电力网规划图籍导则》（DL/T5118-2000）、《农村电网建设与改造技术导则》（）DL/T5131-2001、《农村低压电力技术规程》（DL/T499-2001）、《城市中低压配电网改造技术导则》（DL/T599-1996）、《城市电力规划规范》（GB/50293-1999）、《供配电系统图籍规范》（GB 50052-1995）、《南方电网公司110kV及以下配电网规划指导原则》、《10kV及以下架空配电线路图籍规范（DL/T 5220-2005）》、《城市电力网配电规划导则》（Q/GDW 156-2006）、《35kV及以下架空电力线路抗冰加固技术导则》（Q/CSG 11501-2008）、《南方电网公司110kV及以下配电网装备技术导则》、《云南省电网公司35kV及以下配电网装备技术导则》等有关规程规范，在《云南电网公司城农网10kV及以下配电线路通用图籍图集》的基础上，结合近几年来云南省城农网建设工程的实践经验进行修编。
1.2 范围本图籍范围10kV包括架空线路及常用杆上设备,低压部分包括380V/220V架空线路及户表。
主要包括总论、10kV架空配电线路、380V/220V架空线路及户表、铁附件加工。
总论部分主要内容包括图籍设计依据、范围、气象条件及土壤。
10kV架空配电线路部分内容包括总体说明、混凝土杆型组装图、铁塔塔型组装图、钢管杆杆型示意图、杆上设备组装图、常用金具组装图、接地装置施工图、拉线组装图、基础图。
380V/220V架空线路及户表部分内容包括总体说明、杆型组装图、户表组装图。
