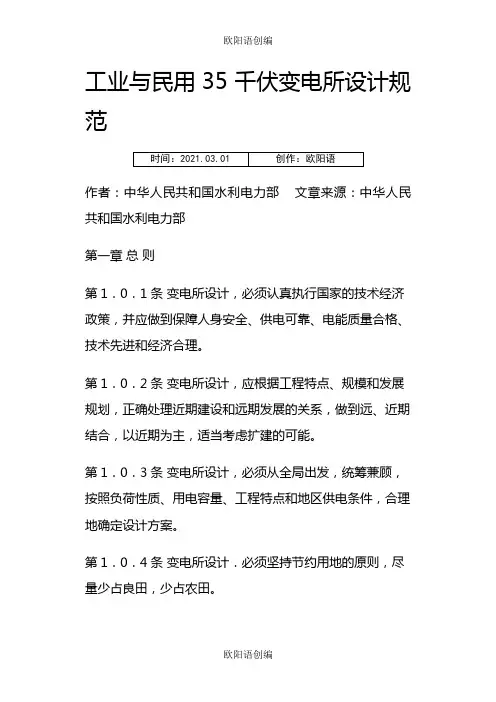

工业与民用35千伏变电所设计规范作者：中华人民共和国水利电力部文章来源：中华人民共和国水利电力部第一章总则第1．0．1条变电所设计，必须认真执行国家的技术经济政策，并应做到保障人身安全、供电可靠、电能质量合格、技术先进和经济合理。
第1．0．2条变电所设计，应根据工程特点、规模和发展规划，正确处理近期建设和远期发展的关系，做到远、近期结合，以近期为主，适当考虑扩建的可能。
第1．0．3条变电所设计，必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，合理地确定设计方案。
第1．0．4条变电所设计．必须坚持节约用地的原则，尽量少占良田，少占农田。
第l．0．5条本规范适用于工业、交通、电力、邮电、财贸、文教等各行业新建35千伏变电所的设计。
第1．0．6条变电所设计，尚应符合现行的有关国家标准和规范的规定。
第二章所址选择和所区布置第2．0．1条变电所所址的选择，应根据下列要求，综合考虑确定：一、靠近负荷中心；二、节约用地；三、便于架空线路的引入和引出；四、便于运输主变压器和其他主要设备；五、周围环境清洁。
如空气污秽时，变电所应设在污源的上风侧，或采取防污措施；六、应尽量避开有剧烈振动的场所；七、所址标高宜高于50年一遇最高水位。
注：如所选址对邻近设施有影响时，应与有关部门协商。
第2．0．2条所区地面应有适当的坡度，以利排水。
第2．0．3条所区内的建筑物标高、基础埋深、路基和管线埋深应互相配合。
建筑物内地面标高宜高出屋外地面150～300毫米。
第2．0．4条各种地下管线之间和地下管线与建筑物、构筑物、道路之间的最小净距，应根据敷设和检修的要求、建筑物基础的构造、管线的埋设深度等条件确定。
第2．0．5条变电所内应设置便于设备运输和检修用的道路。
变电所内通往主变压器的道路宽度一般为3米。
此道路应与变电所外部道路连接。
第三章主变压器和主接线第3．0．1条主变压器的台数和容量，应根据地区供电条件、负荷性质、用电容量和运行方式等条件综合考虑确定。
工业与民用35千伏变电所设计规范作者：中华人民共和国水利电力部文章来源：中华人民共和国水利电力部第一章总则第1．0．1条变电所设计，必须认真执行国家的技术经济政策，并应做到保障人身安全、供电可靠、电能质量合格、技术先进和经济合理。
第1．0．2条变电所设计，应根据工程特点、规模和发展规划，正确处理近期建设和远期发展的关系，做到远、近期结合，以近期为主，适当考虑扩建的可能。
第1．0．3条变电所设计，必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，合理地确定设计方案。
第1．0．4条变电所设计．必须坚持节约用地的原则，尽量少占良田，少占农田。
第l．0．5条本规范适用于工业、交通、电力、邮电、财贸、文教等各行业新建35千伏变电所的设计。
第1．0．6条变电所设计，尚应符合现行的有关国家标准和规范的规定。
第二章所址选择和所区布置第2．0．1条变电所所址的选择，应根据下列要求，综合考虑确定：一、靠近负荷中心；二、节约用地；三、便于架空线路的引入和引出；四、便于运输主变压器和其他主要设备；五、周围环境清洁。
如空气污秽时，变电所应设在污源的上风侧，或采取防污措施；六、应尽量避开有剧烈振动的场所；七、所址标高宜高于50年一遇最高水位。
注：如所选址对邻近设施有影响时，应与有关部门协商。
第2．0．2条所区地面应有适当的坡度，以利排水。
第2．0．3条所区内的建筑物标高、基础埋深、路基和管线埋深应互相配合。
建筑物内地面标高宜高出屋外地面150～300毫米。
第2．0．4条各种地下管线之间和地下管线与建筑物、构筑物、道路之间的最小净距，应根据敷设和检修的要求、建筑物基础的构造、管线的埋设深度等条件确定。
第2．0．5条变电所内应设置便于设备运输和检修用的道路。
变电所内通往主变压器的道路宽度一般为3米。
此道路应与变电所外部道路连接。
第三章主变压器和主接线第3．0．1条主变压器的台数和容量，应根据地区供电条件、负荷性质、用电容量和运行方式等条件综合考虑确定。

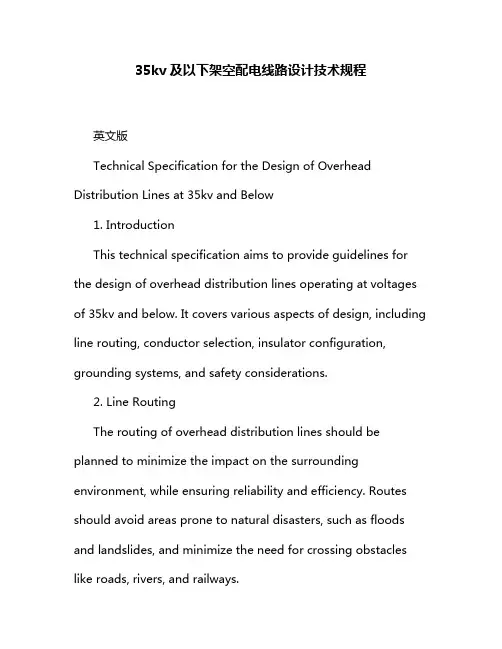

35kv及以下架空配电线路设计技术规程英文版Technical Specification for the Design of Overhead Distribution Lines at 35kv and Below1. IntroductionThis technical specification aims to provide guidelines for the design of overhead distribution lines operating at voltages of 35kv and below. It covers various aspects of design, including line routing, conductor selection, insulator configuration, grounding systems, and safety considerations.2. Line RoutingThe routing of overhead distribution lines should be planned to minimize the impact on the surrounding environment, while ensuring reliability and efficiency. Routes should avoid areas prone to natural disasters, such as floods and landslides, and minimize the need for crossing obstacles like roads, rivers, and railways.3. Conductor SelectionConductors should be selected based on the expected load requirements, ambient conditions, and the voltage level. Conductors should have sufficient ampacity to handle the maximum expected load without exceeding their temperature limits. Additionally, they should be resistant to corrosion and environmental degradation.4. Insulator ConfigurationInsulators are crucial for maintaining the required clearance between conductors and grounded objects. They should be selected based on the voltage level, pollution level, and ambient temperature. Insulators should be designed to withstand the maximum expected loads and environmental conditions.5. Grounding SystemsGrounding systems are essential for ensuring the safety of personnel and equipment. They should be designed to provide a low-impedance path for fault currents, minimizing the risk of arcing or damage to equipment. The grounding system shouldalso be suitable for the soil conditions and environmental factors present at the site.6. Safety ConsiderationsThe design of overhead distribution lines should comply with all relevant safety standards and regulations. This includes ensuring sufficient clearances between conductors, ensuring the grounding system is effective, and using appropriate safety equipment and procedures during installation and maintenance.7. ConclusionThis technical specification provides a comprehensive guide for the design of overhead distribution lines at 35kv and below. By adhering to these guidelines, engineers can ensure the reliability, efficiency, and safety of their designs, while minimizing the impact on the surrounding environment.中文版《35kv及以下架空配电线路设计技术规程》1. 引言本技术规程旨在为35kv及以下的架空配电线路的设计提供指导。
工业与民用供电系统设计规范(doc 9页)工业与民用供电系统设计规范CBJ52--83中华人民共和国国家标准（试行）主编部门：中华人民共和国机械工业部批准部门：中华人民共和国国家计划委员会试行日期：1984年6月1日关于颁发《工业与民用供电系统设计规范》、《工业与民用35千伏变电所设计规范》等十四本设计规范的通知计标［l983］1659号根据原国家建委（71）建革设字第150号通知的要求，分别由水利电力部、机械工业部会同有关单位共同编制的《工业与民用供电系统设计规范》、《工业与民用35千伏变电所设计规范》等十四本设计规范，已经有关部门会审。
现批准这十四本设计规范为国家标准，自一九八四年六月一日起试行。
十四本规范的名称、编号及其管理单位如下：一、《工业与民用供电系统设计规范》GDJ52－83，由机械工业部管理，其具体解释等工作，由机械工业部第二设计研究院负责。
二、《工业与民用10千伏及以下变电所设计规范》CBJ53－83，由机械工业部管理，其具体解释等工作，由机械工业部第八设计研究院负责。
三、《低压配电装置及线路设计规范》CBJ54－83，由机械工业部管理，其具体解释等工作，由机械工业部第八设计研究院负责。
四、《工业与民用通用设备电力装置设计规范》CBJ55－83，由机械工业部在编制过程中，曾进行了广泛的调查研究，总结了建国以来供电系统工程设计和实际运行经验，广泛征求了全国有关单位的意见，并会同有关部门反复审查、修改后定稿。
本规范的主要内容包括：供电系统设计应遵循的有关技术经济政策以及适用范围等主要原则、负荷分级及供电要求、供配电系统、电压选择和电压调整、功率因数、低压配电等。
鉴于本规范是第一次编制。
有些内容还有待于在今后工作中进行补充和提高。
在试行本规范过程中，如发现需要修改或补充时，请将意见和有关资料寄交机械工业部第二设计研究院，并抄送我部设计研究总院，以供今后修订时参考。
机械工业部一九八三年十一月目录第一章总则第二章负荷分级及供电要求第三章供配电系统第四章电压选择和电压调整第五章功率因数第六章低压配电第一章总则第1．0．1条供电系统设计必须认真执行国家的技术经济政策，并应做到保障人身安全、供电可靠、电能质量合格、技术先进和经济合理。

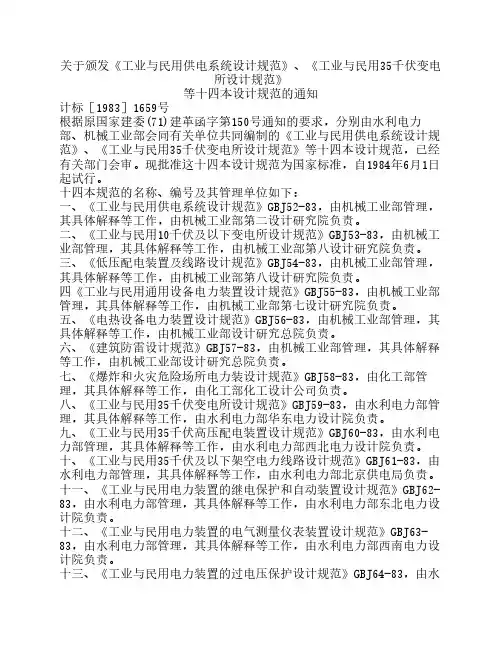

关于颁发《工业与民用供电系统设计规范》、《工业与民用35千伏变电所设计规范》等十四本设计规范的通知计标［1983］1659号根据原国家建委(71)建革函字第150号通知的要求，分别由水利电力部、机械工业部会同有关单位共同编制的《工业与民用供电系统设计规范》、《工业与民用35千伏变电所设计规范》等十四本设计规范，已经有关部门会审。
现批准这十四本设计规范为国家标准，自1984年6月1日起试行。
十四本规范的名称、编号及其管理单位如下：一、《工业与民用供电系统设计规范》GBJ52-83，由机械工业部管理，其具体解释等工作，由机械工业部第二设计研究院负责。
二、《工业与民用10千伏及以下变电所设计规范》GBJ53-83，由机械工业部管理，其具体解释等工作，由机械工业部第八设计研究院负责。
三、《低压配电装置及线路设计规范》GBJ54-83，由机械工业部管理，其具体解释等工作，由机械工业部第八设计研究院负责。
四《工业与民用通用设备电力装置设计规范》GBJ55-83，由机械工业部管理，其具体解释等工作，由机械工业部第七设计研究院负责。
五、《电热设备电力装置设计规范》GBJ56-83，由机械工业部管理，其具体解释等工作，由机械工业部设计研究总院负责。
六、《建筑防雷设计规范》GBJ57-83，由机械工业部管理，其具体解释等工作，由机械工业部设计研究总院负责。
七、《爆炸和火灾危险场所电力装设计规范》GBJ58-83，由化工部管理，其具体解释等工作，由化工部化工设计公司负责。
八、《工业与民用35千伏变电所设计规范》GBJ59-83，由水利电力部管理，其具体解释等工作，由水利电力部华东电力设计院负责。
九、《工业与民用35千伏高压配电装置设计规范》GBJ60-83，由水利电力部管理，其具体解释等工作，由水利电力部西北电力设计院负责。
十、《工业与民用35千伏及以下架空电力线路设计规范》GBJ61-83，由水利电力部管理，其具体解释等工作，由水利电力部北京供电局负责。
工业与民用35千伏高压配电装置设计规范中华人民共和国国家标准GBJ60－83（试行）主编部门：中华人民共和国水利电力部批准部门：中华人民共和国国家计划委员会试行日期：1984年6月1日目录第一章总则第二章一般规定第三章特珠条件下的要求第四章导体和电器第五章屋外配电装置第六章屋内配电装置第七章配电装置对建筑的要求附录一导体在短路时的最允许温抖取附录二本规范用词说明第一章总则第1．0．l条高压配电装置设计，必须认真执行国家的技术经济政策，并应做到保障人身安全、从电可靠、电能质量合格、技术先进和经济合理。
第1．0．2条高压配电装置设计，应根据工程特点、规模和发展规划，正确处理近期建设和远期发展的关系，做到远、近期结合，以近期为主，并适当考虑扩建的可能。
第1．0．3条高压配电装置设计，必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，合理地确定设计方案。
第1．0．4条高压配电装置设计，必须坚持节约用地原则，尽量不占良田，少占农田。
第1．0．5条本规范适用于工业、交通、电力、邮电、财贸、文教等各行业新建3－35千伏配电装置的设计。
第l．0．6条高压配电装置设计，应符合现行的有关国家标准和规范的规定。
第二章一般规定第2．0．1条配电装置的布置和导体、电器、架构的选择，应满足在正常运行、检修、短路和过电压情况下的要求，并不应危及人身和周围设备的安全。
配电装置中不应采用铜导体。
第2．0．2条配电装置的绝缘绰级，应与电力网的额定电压相配合。
第2．0．3条配电装置的布置，应便于设备的操作、搬运、检修和试验。
第2．0．4条配电装置中，相邻带电部分的额定电压不同时，应按较高的额定电压确定其安全净距。
第三章特殊条件下的要求第3．0．1条在空气污秽地区采用屋外配电装置时，其电力设备和绝缘子应根据污秽情况采取加强外绝缘、防尘、防腐等措施，并应便于清扫。
第3．0．2条当周围环境温度低于绝缘油（或其他波态绝缘介质）、润滑油、仪表和继电器的最低允许温度时，应在屋外充油电器的底部和操作箱内或屋内配电装置室内装设加热装置。

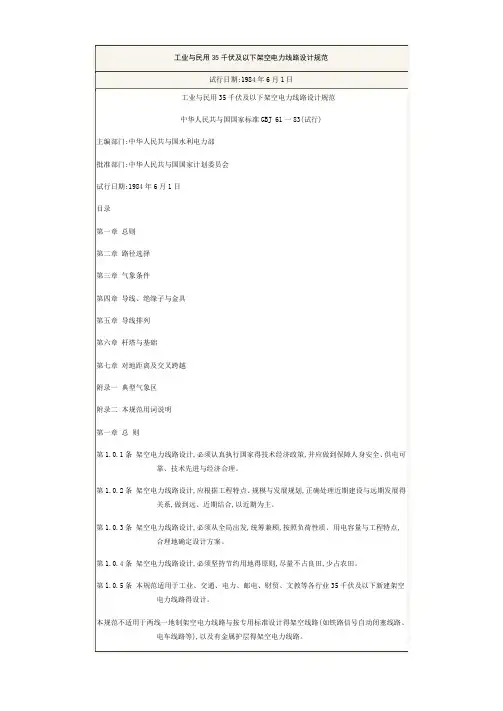

工业与民用35千伏及以下架空电力线路设计规范试行日期：1984年6月1日工业与民用35千伏及以下架空电力线路设计规范中华人民共和国国家标准GBJ 61一83（试行）主编部门：中华人民共和国水利电力部批准部门：中华人民共和国国家计划委员会试行日期：1984年6月1日目录第一章总则第二章路径选择第三章气象条件第四章导线、绝缘子和金具第五章导线排列第六章杆塔与基础第七章对地距离及交叉跨越附录一典型气象区附录二本规范用词说明第一章总则第1．0．1条架空电力线路设计，必须认真执行国家的技术经济政策，并应做到保障人身安全、供电可靠、技术先进和经济合理。
第1．0．2条架空电力线路设计，应根据工程特点、规模和发展规划，正确处理近期建设和远期发展的关系，做到远、近期结合，以近期为主。
第1．0．3条架空电力线路设计，必须从全局出发，统筹兼顾，按照负荷性质、用电容量和工程特点，合理地确定设计方案。
第1．0．4条架空电力线路设计，必须坚持节约用地的原则，尽量不占良田，少占农田。
第l．0．5条本规范适用于工业、交通、电力、邮电、财贸、文教等各行业35千伏及以下新建架空电力线路的设计。
本规范不适用于两线一地制架空电力线路和按专用标准设计的架空线路（如铁路信号自动闭塞线路、电车线路等），以及有金属护层的架空电力线路。
第1．0．6条架空电力线路设计，尚应符合现行的有关国家标准和规范的规定。
第二章路径选择第2．0．1条架空电力线路路径、导线截面选择和在城市规划区预留走廊等，可根据5－l0年用电负荷的发展规划确定。
第2．0．2条架空电力线路路径和杆位的选择，应符合下列要求：一、应综合考虑运行、施工、交通条件和路径长度等因素；二、应尽量少占农田；三、应采取有效措施防止对邻近设施如电台、弱电线路等的影响；四、应尽量减少与其它设施的交叉；五、应尽量避开有爆炸物、易燃物和可燃液（气）体的生产厂房、仓库、贮罐等；六、应尽量避天洼地、冲刷地带以及易被车辆碰撞等处；七、不应引起交通和机耕困难；八、应与城镇规划相协调。

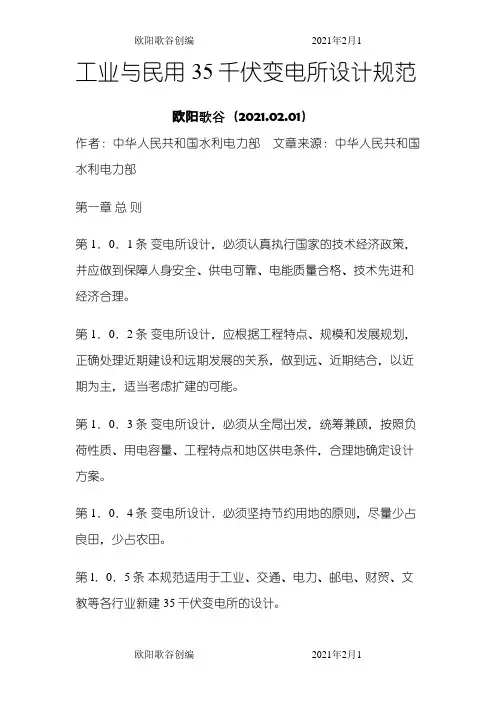

工业与民用35千伏变电所设计规范欧阳歌谷（2021.02.01）作者：中华人民共和国水利电力部文章来源：中华人民共和国水利电力部第一章总则第1．0．1条变电所设计，必须认真执行国家的技术经济政策，并应做到保障人身安全、供电可靠、电能质量合格、技术先进和经济合理。
第1．0．2条变电所设计，应根据工程特点、规模和发展规划，正确处理近期建设和远期发展的关系，做到远、近期结合，以近期为主，适当考虑扩建的可能。
第1．0．3条变电所设计，必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，合理地确定设计方案。
第1．0．4条变电所设计．必须坚持节约用地的原则，尽量少占良田，少占农田。
第l．0．5条本规范适用于工业、交通、电力、邮电、财贸、文教等各行业新建35千伏变电所的设计。
第1．0．6条变电所设计，尚应符合现行的有关国家标准和规范的规定。
第二章所址选择和所区布置第2．0．1条变电所所址的选择，应根据下列要求，综合考虑确定：一、靠近负荷中心；二、节约用地；三、便于架空线路的引入和引出；四、便于运输主变压器和其他主要设备；五、周围环境清洁。
如空气污秽时，变电所应设在污源的上风侧，或采取防污措施；六、应尽量避开有剧烈振动的场所；七、所址标高宜高于50年一遇最高水位。
注：如所选址对邻近设施有影响时，应与有关部门协商。
第2．0．2条所区地面应有适当的坡度，以利排水。
第2．0．3条所区内的建筑物标高、基础埋深、路基和管线埋深应互相配合。
建筑物内地面标高宜高出屋外地面150～300毫米。
第2．0．4条各种地下管线之间和地下管线与建筑物、构筑物、道路之间的最小净距，应根据敷设和检修的要求、建筑物基础的构造、管线的埋设深度等条件确定。
第2．0．5条变电所内应设置便于设备运输和检修用的道路。
变电所内通往主变压器的道路宽度一般为3米。
此道路应与变电所外部道路连接。
第三章主变压器和主接线第3．0．1条主变压器的台数和容量，应根据地区供电条件、负荷性质、用电容量和运行方式等条件综合考虑确定。
转角、终端杆塔 2.2第6.0.11条普通钢筋混凝土基础得强度安全系数,不应小于l、7;混凝土基础得强度安全系数,不应小于2、7。
预制基础得混凝土标号,不宜低于200号;普通钢筋混凝土基础得混凝土标号,不宜低于150号;混凝土基础得标号,不应低于100号。
第6.0.12条杆塔基础得埋直深度,不应小于0、6米;在寒冷地区,其埋深应根据土壤得冻结深度与基础得形式确定。
第七章对地距离及交叉跨越第7.0.l条导线与地面、建筑物、树木、铁路、道路、河流、管道、索道及各种架空线路间得距离,应根据最高气温情况或覆冰情况求得得最大弧垂与最大风速情况或覆冰情况求得得最大风偏进行计算。
计算上述距离,不应考虑由于电流、太阳辐射等引起得弧垂增大,但应计及导线塑性伸长得影响与设计施工得误差。
架空电力线路与铁路(不包括工业企业铁路)、一级公路交叉,如交叉档距超过200米,最大弧垂应按导线温度为＋70℃计算。
第7.0.2条导线与地面或水面得距离,在最大计算弧垂情况下,不应小于表7.0.2－1中所列数值。
表7.0.2－1注:1、交通困难地区就是指车辆、农业机械不能达到得地区.2、最高水位,对35千伏线路就是指百年一遇高水位;对10千伏及以下线路就是指50年一遇高水位.导线与山坡、峭壁、岩石得净距,在最大计算风偏情况下不应小于表7.0.2－2中所列数值。
第7.0.3条 3－35千伏架空电力线路不应跨越屋顶为易燃材料得建筑物。
对其它建筑物,也应尽量不跨越;如需跨越,应与有关主管部门协商确定。
导线与建筑物得垂直距离为:在最大计算弧垂情况下,对35千伏线路,不应小于4.0米;对3－10千伏线路,不应小于3.0米。
3千伏以下架空电力线路跨越建筑物时,导线与建筑物得垂直距离,在最大计算弧垂情况下,不应小于2.5米。
表7.0.2－2第7.0.4条架空电力线路边导线与建筑物间得距离,在最大计算风偏情况下,不应小于表7.0.4中所列数值。
表7.0.4注:1、导线与城市多层建筑物或规划建筑线间得距离就是指水平距离。
工业与民用35千伏及以下架空电力线路设计规范试行日期：1984年6月1日工业与民用35千伏及以下架空电力线路设计规范中华人民共和国国家标准GBJ 61一83（试行）主编部门：中华人民共和国水利电力部批准部门：中华人民共和国国家计划委员会试行日期：1984年6月1日目录第一章总则第二章路径选择第三章气象条件第四章导线、绝缘子和金具第五章导线排列第六章杆塔与基础第七章对地距离及交叉跨越附录一典型气象区附录二本规范用词说明第一章总则第1．0．1条架空电力线路设计，必须认真执行国家的技术经济政策，并应做到保障人身安全、供电可靠、技术先进和经济合理。
第1．0．2条架空电力线路设计，应根据工程特点、规模和发展规划，正确处理近期建设和远期发展的关系，做到远、近期结合，以近期为主。
第1．0．3条架空电力线路设计，必须从全局出发，统筹兼顾，按照负荷性质、用电容量和工程特点，合理地确定设计方案。
第1．0．4条架空电力线路设计，必须坚持节约用地的原则，尽量不占良田，少占农田。
第l．0．5条本规范适用于工业、交通、电力、邮电、财贸、文教等各行业35千伏及以下新建架空电力线路的设计。
本规范不适用于两线一地制架空电力线路和按专用标准设计的架空线路（如铁路信号自动闭塞线路、电车线路等），以及有金属护层的架空电力线路。
第1．0．6条架空电力线路设计，尚应符合现行的有关国家标准和规范的规定。
第二章路径选择第2．0．1条架空电力线路路径、导线截面选择和在城市规划区预留走廊等，可根据5－l0年用电负荷的发展规划确定。
第2．0．2条架空电力线路路径和杆位的选择，应符合下列要求：一、应综合考虑运行、施工、交通条件和路径长度等因素；二、应尽量少占农田；三、应采取有效措施防止对邻近设施如电台、弱电线路等的影响；四、应尽量减少与其它设施的交叉；五、应尽量避开有爆炸物、易燃物和可燃液（气）体的生产厂房、仓库、贮罐等；六、应尽量避天洼地、冲刷地带以及易被车辆碰撞等处；七、不应引起交通和机耕困难；八、应与城镇规划相协调。
高压电架空电力线路距建筑物安全距离的规定《工业与民用35千伏及以下架空电力线路设计规范》第7．0．l条导线与地面、建筑物、树木、铁路、道路、河流、管道、索道及各种架空线路间的距离，应根据最高气温情况或覆冰情况求得的最大弧垂和最大风速情况或覆冰情况求得的最大风偏进行计算。
计算上述距离，不应考虑由于电流、太阳辐射等引起的弧垂增大，但应计及导线塑性伸长的影响和设计施工的误差。
架空电力线路与铁路（不包括工业企业铁路）、一级公路交叉，如交叉档距超过200米，最大弧垂应按导线温度为＋70℃计算。
第7．0．2条导线与地面或水面的距离，在最大计算弧垂情况下，不应小于表7．0．2－1中所列数值。
表7．0．2－1注：1.交通困难地区是指车辆、农业机械不能达到的地区．2.最高水位，对35千伏线路是指百年一遇高水位；对10千伏及以下线路是指50年一遇高水位．导线与山坡、峭壁、岩石的净距，在最大计算风偏情况下不应小于表7．0．2－2中所列数值。
第7．0．3条3－35千伏架空电力线路不应跨越屋顶为易燃材料的建筑物。
对其它建筑物，也应尽量不跨越；如需跨越，应与有关主管部门协商确定。
导线与建筑物的垂直距离为：在最大计算弧垂情况下，对35千伏线路，不应小于4．0米；对3－10千伏线路，不应小于3．0米。
3千伏以下架空电力线路跨越建筑物时，导线与建筑物的垂直距离，在最大计算弧垂情况下，不应小于2．5米。
表7．0．2－2第7．0．4条架空电力线路边导线与建筑物间的距离，在最大计算风偏情况下，不应小于表7．0．4中所列数值。
表7．0．4注：1.导线与城市多层建筑物或规划建筑线间的距离是指水平距离。
2.导线与不在规划范围内的城市建筑物间的距离是指净距，但无风情况下的水平距离不应小于表中所列数值的50％．第7．0．5条架空电力线路通过公园、绿化区或防护林带，导线与树木之间的净距，在最大计算风偏情况下，不应小于表7．0．5－1中所列数值。
表7．0．5－1架空电力线路通过果林、经济作物林以及城市灌木林时，不应砍伐出通道。
关于发布国家标准《电气装置安装工程35kV 及以下架空电力线路施工及验收规范》的通知建标〔1992〕912号根据国家计委计综〔1986〕2630号文的要求，由能源部会同有关部门共同 修订的《电气装置安装工程 35kV 及以下架空电力线路施工及验收规范》，已经 有关部门会审。
现批准《电气装置安装工程 35kV 及以下架空电力线路施工及验 收规范》GB50173-92为强制性国家标准，自1993年7月1日起施行。
原《电气 装置安装工程 施工及验收规范》GBJ232-82中第十二篇“10kV 及以下架空配电 线路篇”同时废止。
本标准由能源部负责管理，具体解释等工作由能源部电力建设研究所负责。
出版发行由建设部标准定额研究所负责组织。
中华人民共和国建设部1992年12月修 订 说 明本规范是根据国家计委计综〔1986〕2630号文的要求，由原水利电力部负责 主编，具体由能源部电力建设研究所、北京供电局会同有关单位共同编制而成。
在修订过程中，规范编写组进行了广泛的调查研究，认真总结了原规范执行以 来的经验，吸取了部分科研成果，广泛征求了全国有关单位的意见，最后由我部会 同有关部门审查定稿。
本规范共分十章和一个附录，这次修订是对原《电气装置安装工程 施工及验 收规范》(GBJ232—82)中的第十二篇“10kV 及以下架空配电线路篇”进行修订。
修订中，经我部提议，并征得建设部同意，将35kV 架空电力线路有关内容列入 本规范，并改名为《电气装置安装工程 35kV 及以下架空电力线路施工及验收 规范》。
本规范在执行过程中，如发现需要修改和补充，请将意见和有关资料寄送能 源部电力建设研究所(北京良乡，邮政编码：102401)，以便今后修订时参考。
能 源 部1991年3月中华人民共和国国家标准电气装置安装工程 UDCGB50173-9235kV 及以下架空电力线路施工及验收规范中华人民共和国建设部国家技术监督局1992-12-16 联合发布 1993-07-01实施第一章 总 则第1.0.1条 为保证35kV 及以下架空电力线路的施工质量，促进工程施工技术 水平的提高，确保电力线路安全运行，制定本规范。
工业与民用35千伏变电所设计规范作者：中华人民共和国水利电力部文章来源：中华人民共和国水利电力部第一章总则第1．0．1条变电所设计,必须认真执行国家的技术经济政策，并应做到保障人身安全、供电可靠、电能质量合格、技术先进和经济合理。
第1．0．2条变电所设计，应根据工程特点、规模和发展规划，正确处理近期建设和远期发展的关系，做到远、近期结合，以近期为主，适当考虑扩建的可能.第1．0．3条变电所设计，必须从全局出发，统筹兼顾,按照负荷性质、用电容量、工程特点和地区供电条件，合理地确定设计方案。
第1．0．4条变电所设计．必须坚持节约用地的原则,尽量少占良田，少占农田。
第l．0．5条本规范适用于工业、交通、电力、邮电、财贸、文教等各行业新建35千伏变电所的设计。
第1．0．6条变电所设计,尚应符合现行的有关国家标准和规范的规定。
第二章所址选择和所区布置第2．0．1条变电所所址的选择，应根据下列要求，综合考虑确定：一、靠近负荷中心；二、节约用地；三、便于架空线路的引入和引出；四、便于运输主变压器和其他主要设备;五、周围环境清洁。
如空气污秽时,变电所应设在污源的上风侧,或采取防污措施；六、应尽量避开有剧烈振动的场所;七、所址标高宜高于50年一遇最高水位。
注：如所选址对邻近设施有影响时,应与有关部门协商。
第2．0．2条所区地面应有适当的坡度，以利排水。
第2．0．3条所区内的建筑物标高、基础埋深、路基和管线埋深应互相配合。
建筑物内地面标高宜高出屋外地面150～300毫米。
第2．0．4条各种地下管线之间和地下管线与建筑物、构筑物、道路之间的最小净距，应根据敷设和检修的要求、建筑物基础的构造、管线的埋设深度等条件确定。
第2．0．5条变电所内应设置便于设备运输和检修用的道路。
变电所内通往主变压器的道路宽度一般为3米。
此道路应与变电所外部道路连接。
第三章主变压器和主接线第3．0．1条主变压器的台数和容量，应根据地区供电条件、负荷性质、用电容量和运行方式等条件综合考虑确定。
第4．0．2条钢芯铝绞线及其它复合成的导线，应按综合抗拉强度计算。
第4．0．3条导线的安全系数kd，应按下式计算：式中op一一导线的抗拉强度（公斤／平方毫米）；omax一一导线在弧垂最低点的最大使用应力（公斤／平方毫米）。
铝绞线、钢芯铝绞线及铝合金线的安全系数，对一般地区不应小于2.5；对大、中城市的主要街道、厂区及人口稠密的地方，则不应小于3.0。
第4．0．4条避雷线一般采用镀锌钢绞线，避雷线的安全系数宜大于同杆塔上导线的安全系数。
第4．0．5条 6－35千伏架空电力线路最大负荷利用小时在3000小时及以上时；导线截面宜采用接近经济电流密度的计算方法确定。
第4．0．6条架空电力线路的电压降，不宜超过下列数值：一、3－10千伏架空电力线路，自供电变电所二次侧出口至线路末端变压器一次侧人口的允许电压降为供电变电所二次侧额定电压的5％；二、3千伏以下架空电力线路，自变压器二次侧出口至线路末端（不包括屋线路）的允许电压降为额定电压的4％。
第4．0．7条架空电力线路的导线，不应采用单股的铝线和铝合金线，并应符合下列要求：一、架空电力线路导线的截面，不应小于表4．0．7中所列数值。
表4．0．7二、避雷线的截面不宜小于25平方毫米。
三、3千伏以下的接户线应采用绝缘线。
四、不同金属或不同截面的导线，不得在档距连接。
第4．0．8条架空电力线路绝缘子的选择，应符合下列要求：一、35千伏1、直线杆塔不宜采用针式绝缘子。
2、耐绝缘子串的绝缘子个数，应比悬垂绝缘子串的同型绝缘子多一个。
二、3－10千伏直线杆可采用瓷横担。
三、3千伏以下1、直线杆一般采用低压针式绝缘子或低压瓷横担。
2、耐杆应采用低压蝴蝶式绝缘子。
绝缘子的组装方式应防止瓷裙积水。
海拔高度超过1000米的地区，应根据海拔高度、线路电压等级，相应增强线路绝缘。
第4．0．9条绝缘子的机械强度安全系数不应小于下列数值：瓷横担 3．0针式绝缘子 2．5悬式绝缘子 2．0蝴蝶式绝缘子 2．5绝缘子的机械强度安全系数Kj，应按下式计算。

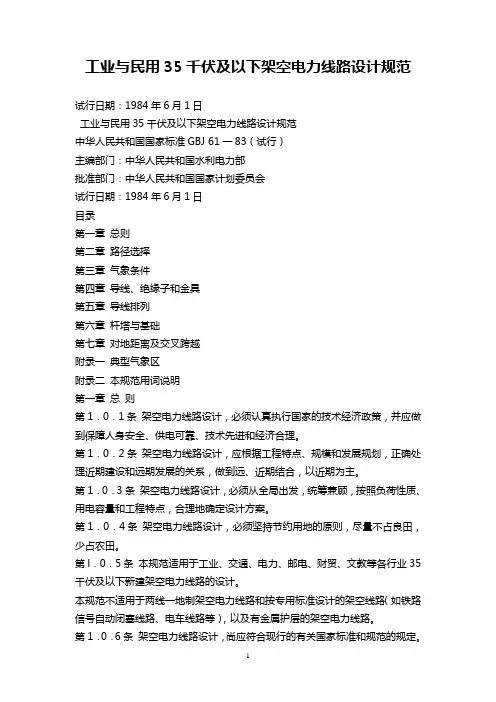

工业与民用35千伏及以下架空电力线路设计规范中华人民共和国国家标准GBJ 61一83（试行）主编部门：中华人民共和国水利电力部批准部门：中华人民共和国国家计划委员会试行日期：1984年6月1日目录第一章总则第二章路径选择第三章气象条件第四章导线、绝缘子和金具第五章导线排列第六章杆塔与基础第七章对地距离及交叉跨越附录一典型气象区附录二本规范用词说明第一章总则第1．0．1条架空电力线路设计，必须认真执行国家的技术经济政策，并应做到保障人身安全、供电可靠、技术先进和经济合理。
第1．0．2条架空电力线路设计，应根据工程特点、规模和发展规划，正确处理近期建设和远期发展的关系，做到远、近期结合，以近期为主。
第1．0．3条架空电力线路设计，必须从全局出发，统筹兼顾，按照负荷性质、用电容量和工程特点，合理地确定设计方案。
第1．0．4条架空电力线路设计，必须坚持节约用地的原则，尽量不占良田，少占农田。
第l．0．5条本规范适用于工业、交通、电力、邮电、财贸、文教等各行业35千伏及以下新建架空电力线路的设计。
本规范不适用于两线一地制架空电力线路和按专用标准设计的架空线路（如铁路信号自动闭塞线路、电车线路等），以及有金属护层的架空电力线路。
第1．0．6条架空电力线路设计，尚应符合现行的有关国家标准和规范的规定。
第二章路径选择第2．0．1条架空电力线路路径、导线截面选择和在城市规划区预留走廊等，可根据5－l0年用电负荷的发展规划确定。
第2．0．2条架空电力线路路径和杆位的选择，应符合下列要求：一、应综合考虑运行、施工、交通条件和路径长度等因素；二、应尽量少占农田；三、应采取有效措施防止对邻近设施如电台、弱电线路等的影响；四、应尽量减少与其它设施的交叉；五、应尽量避开有爆炸物、易燃物和可燃液（气）体的生产厂房、仓库、贮罐等；六、应尽量避天洼地、冲刷地带以及易被车辆碰撞等处；七、不应引起交通和机耕困难；八、应与城镇规划相协调。
第三章气象条件第3．0．1条架空电力线路设计所用计算气象条件，应根据当地的气象资料和已有线路的运行经验确定。
对35千伏架空电力线路，一般采用15年一遇的数值；对10千伏及以下的架空电力线路，一般采用10年一遇的数值。
如沿线气象资料与附录一典型气象区接近，可采用典型气象区所列数值。
第3．0．2条对35千伏的架空电力线路，最大设计风速应采用离地面15米高、15年一遇10分钟平均最大值；对10千伏及以下的架空电力线路，应采用离地面10米高、10年一遇10分钟平均最大值。
空旷平坦地区架空电力线路采用的最大设计风速，如无可靠资料，不应低于25米／秒。
山区架空电力线路的最大设计风速，如无可靠资料，一般采用附近平地风速增加10％，且不应低于25米／秒。
第3．0．3条架空电力线路通过城市或森林等地区，如两侧屏蔽物的平均高度大于杆塔高度的2／3时，其最大设计风速宜减小20％。
线路位于河岸、湖岸、高峰以及山谷口等容易产生强风的地带，其最大设计风速应适当增大。
第四章导线、绝缘子和金具第4．0．l条架空电力线路采用的导线、避雷线和绝缘子，应符合现行的国家产品标准的规定。
架空电力线路导线不应采用铜线。
第4．0．2条钢芯铝绞线及其它复合成的导线，应按综合抗拉强度计算。
第4．0．3条导线的安全系数kd，应按下式计算：式中op一一导线的抗拉强度（公斤／平方毫米）；omax一一导线在弧垂最低点的最大使用应力（公斤／平方毫米）。
铝绞线、钢芯铝绞线及铝合金线的安全系数，对一般地区不应小于2.5；对大、中城市的主要街道、厂区及人口稠密的地方，则不应小于3.0。
第4．0．4条避雷线一般采用镀锌钢绞线，避雷线的安全系数宜大于同杆塔上导线的安全系数。
第4．0．5条 6－35千伏架空电力线路最大负荷利用小时在3000小时及以上时；导线截面宜采用接近经济电流密度的计算方法确定。
第4．0．6条架空电力线路的电压降，不宜超过下列数值：一、3－10千伏架空电力线路，自供电变电所二次侧出口至线路末端变压器一次侧人口的允许电压降为供电变电所二次侧额定电压的5％；二、3千伏以下架空电力线路，自变压器二次侧出口至线路末端（不包括屋内线路）的允许电压降为额定电压的4％。
第4．0．7条架空电力线路的导线，不应采用单股的铝线和铝合金线，并应符合下列要求：一、架空电力线路导线的截面，不应小于表4．0．7中所列数值。
表4．0．7二、避雷线的截面不宜小于25平方毫米。
三、3千伏以下的接户线应采用绝缘线。
四、不同金属或不同截面的导线，不得在档距内连接。
第4．0．8条架空电力线路绝缘子的选择，应符合下列要求：一、35千伏1、直线杆塔不宜采用针式绝缘子。
2、耐张绝缘子串的绝缘子个数，应比悬垂绝缘子串的同型绝缘子多一个。
二、3－10千伏直线杆可采用瓷横担。
三、3千伏以下1、直线杆一般采用低压针式绝缘子或低压瓷横担。
2、耐张杆应采用低压蝴蝶式绝缘子。
绝缘子的组装方式应防止瓷裙积水。
海拔高度超过1000米的地区，应根据海拔高度、线路电压等级，相应增强线路绝缘。
第4．0．9条绝缘子的机械强度安全系数不应小于下列数值：瓷横担 3．0针式绝缘子 2．5悬式绝缘子 2．0蝴蝶式绝缘子 2．5绝缘子的机械强度安全系数Kj，应按下式计算。
式中T—瓷横担的受弯破坏荷载（公斤）。
或针式绝缘子的受弯破坏荷载（公斤），或悬式绝缘子一小时机电试验的试验荷载（公斤），或蝴蝶式绝缘子的破坏荷载（公斤）；Tmax－绝缘子最大使用荷载（公斤）。
对35千伏架空电力线路，在断线情况下，瓷横担的机械强度安全系数不应小于2．01悬式绝缘子的机械强度安全系数不应小于1．3。
第4．0．10条在一般地区，绝缘于、绝缘子串或瓷横担的单位泄漏距离，不应小于1.6厘米／千伏（额定线电压）。
在空气污秽地区，应根据运行经验和可能污秽程度，增加绝缘子、绝缘子串或瓷横担的泄漏距离或采取其它防污措施。
第4．0．11条金具的强度安全系数不应小于2.5。
35千伏架空电力线路在断线情况下，金具的强度安全系数不应小于1.5。
金具应热镀锌。
第4．0．12条 3千伏及以上架空电力线路的铝绞线、钢芯铝绞线或铝合金线，在与绝缘子或金具的固定处宜缠绕铝包带。
35千伏架空电力线路，尚应根据导线或避雷线的防振要求设宜防振设施。
导线和避雷线的平均运行应力上限和相应的防振措施应符合表4．0．l2的要求。
表4．0．l2如根据多年运行经验，证明当地导线和避雷线的振动危险很小，可不受表4．0．12的限制。
第五章导线排列第5．0．1条 35千伏架空电力线路的导线，一般采用三角排列或水平排列。
3－I0千伏架空电力线路的导线，一般采用三角排列或水平排列；多回路线路的导线，宜采用三角、水平混合排列或垂直排列。
3千伏以下架空电力线路的导线，一般采用水平排列。
在同一走廊内的3－l0千伏架空电力线路与3千伏以下架空电力线路，宜同杆架设。
第5．0．2条 10千伏及以下架空电力线路的档距，应根据运行经验确定。
如无可靠运行资料时，一般采用表5．0．2中所列数值。
表5．0．235千伏架空电力线路耐张段的长度，不宜大于3～5公里；l0千伏及以下架空电力线路耐张段的长度，不宜大于2公里。
第5．0．3条架空电力线路导线的线间距离，应根据运行经验确定。
如无可靠运行资料时，不应小于表5．0．3中所列数值。
注：3千伏以下线路，靠近电杆两侧导线间的水平距离不应小于0.5米。
第5．0．4条覆冰地区35千伏架空电力线路上下层导线间或导线与避雷线间的水平偏移为：对设计冰厚为10毫米地区，不应小于0.2米；对设计冰厚为15毫米地区，不应小于0.35米。
第5．0．5条同杆架设10千伏及以下双回路或多回路线路的横担间垂直距离，不应小于表5．0．5中所列数值。
表5．0．5注：表中0.45/0.60是指上面的横担取0.45米，距下面的横担取0.60米。
10千伏及以下线路与35千伏线路同杆架设时，导线间垂直距离不应小于2.0米。
35千伏双回路或多回路线路的不同回路不同相导线间的距离，不应小于3.0米。
第5．0．6条 3－10千伏架空电力线路的过引线、引下线与邻相导线间的净空距离，不应小于0．3米；1千伏以下时，不应小于0.l5米。
3－10千伏架空电力线路的导线与拉线、导线与电杆、导线与架构间的净空距离，不应小于0.2米；3千伏以下时，不应小于0.05米。
3－10千伏架空电力线路的引下线与低压线间的距离，不宜小于0.2米。
10千伏及以下线路的拉线从两相导线之间穿过时，应装设拉线绝缘子。
第六章杆塔与基础第6．0．1条架空电力线路宜采用预应力混凝土杆。
第6．0．2条各类杆塔均应计算线路运行、断线及安装情况的荷载，并应按以上各种情况所受荷载，进行强度、稳定、变形和抗裂度计算。
但对针式绝缘子的线路和10千伏及以下的瓷横担线路，可不进行杆塔断线情况的计算。
第6．0．3条各类杆塔应按下列条件进行荷载计算：一、运行情况1．最大风速、无冰、未断线。
2．覆冰、相应风速、未断线。
3．最低气温、无风、无冰、未断线。
二、断线情况（仅适用于采用悬垂式绝缘子的线路）1．直线型杆塔：（1）不论几回路的杆塔，断一根导线、避雷线未断、无冰、无风。
（2）单导线的断线张力，应采用表6．0．3中所列数值。
（3）对具有避雷线的35千伏线路，还要计算避雷线的不平衡张力，此时导线未断、无冰、无风。
（4）避雷线的不平衡张力，对钢筋混凝土电杆，不应小于避雷线最大使用张力的15－20％；对铁塔，不应小于50％。
表6．0．32．耐张型杆塔：（1）不论几回路的杆塔，在同一档内断两相导线、避雷线末断、无冰、无风。
（2）断一根避雷线、导线末断、无冰、无风。
在断线情况下，所有导线张力宜取导线最大使用张力的70％，所有避雷线张力宜取避雷线最大使用张力的80％。
此外，终端杆塔应按进线档架线及未架线两种情况计算。
单回路终端杆塔还应按断一相导线、避雷线未断、无冰、无风条件计算。
三、安装情况应按安装荷载、相应风速、无冰条件计算。
第6．0．4条钢筋混凝土杆的强度计算，应采用安全系数的设计方法，普通钢筋混凝土杆采用的强度设计安全系数不应小于1.7，预应力混凝土杆采用的强度设计安全系数不应小于1.8。
第6．0．5条拉线应采用镀锌钢绞线或镀锌铁线，其强度安全系数及最小截面应符合表6．0．5的要求。
表6．0．5镀锌钢绞线的设计机械强度，应采用绞线的抗拉强度。
第6．0．6条拉线棒的直径不应小于16毫米。
拉线棒应热镀锌。
在腐蚀严重地区，除镀锌外，还应采取其它有效的防腐措施。
第6．0．7条用离心法制造的普通钢筋混凝土杆件，其混凝土标号不应低于300号，用振捣法制造的预应力混凝土杆件，其标号不宜低于400号。
第6．0．8条杆塔构件使用钢材的厚度不应小于表6．0．8中所列数值。
