河北建筑工程学院本科毕业设计（论文）学科专业机械设计制造及其自动化班级机101姓名指导教师肖溪马轶群摘要目前国内使用的破碎机类型很多，主要有鄂式破碎机、锤式破碎机、圆锥破碎机、反击式破碎机和辊式破碎机。
复摆式颚式破碎机与简摆式相比较，其优点是：质量较轻，构件较少，结构更紧凑，破碎腔内充满程度较好，所装物料块受到均匀破碎，加以动颚下端强制性推出成品卸料，故生产率较高，比同规格的简摆颚式破碎机的生产率高出20-30%；物料块在动颚下部有较大的上下翻滚运动，容易呈立方体的形状卸出，减少了像简摆式产品中那样的片状成分，产品质量较好。
本设计需求参数为进料口尺寸：800×1060mm；最大进料粒度：640mm；处理能力：85～143m³/h；偏心轴转速：250r/min；排料口调整范围：100～200mm；电动机功率：90KW。
设计分析了破碎机的发展现状和研究颚式破碎机的意义及复摆颚式破碎机机构尺寸对破碎性能的影响，计算确定了PE800×1060的机构参数，设计内容主要包括复摆颚式破碎机的动颚、偏心轴、皮带轮、动颚齿板、定颚齿板、机架等一些重要部件；另外，对颚式破碎机的工作原理及特点和主要部件的作用作了介绍，包括保险装置、调整装置、机架结构、润滑装置等；同时对机器的参数（主轴转速、生产能力、破碎力、功率等）作了计算。
此外，对破碎的意义、破碎工艺和破碎比的计算，颚式破碎机的主要部件的安装、操作及维修作了简单介绍。
关键词：复摆颚式破碎机带传动飞轮磨损ABSTRACTCurrently ，the type of the crusher is multitudinous in domestic, mainly including jaw crusher, hammer crusher, cone crusher, impact breaker and roll pared with fine impact crusher ，SBM（swinging jaw break machine）´s advantage is: quality is lighter, less compact structure component, broken lumen filled with degree is good, with materials by uniform broken, to block bottom mandatory move jaw is unloading, launch finished higher, than with specifications productivity of fine impact crusher 20-30% higher than the productivity; Material blocks in the lower have bigger jaws move up and down movement, a cube tumbling to the shape of, reducing the discharged as Jane tilting products that flake composition, product quality is better.This design is done for：the feeding port size is 800 x 1060mm; Maximum feeding granularity is 640mm; Production efficiency is85-143m ³/ h; Eccentric shaft speed is 250r/min; Discharging mouth adjustment range 100mm to 200mm; Motor power is90KW. This design analysis of the current development of the crushier,the meanings of researching the crusher,how the dimensions of jaw crusher effect on the performance of the broken, calculate and determine the PE800 x 1060 structure parameters, the design content mainly includes swing jaw, eccentric shaft, pulley, seing jaw gear plate, and settled jaw gear plate and frame and some other important components; In addition, jaw crusher principle and characteristics and main component function is introduced, including insurance device, adjusting devices and frame structure, lubrication device, etc.; Also on the machine parameters (spindle speed, production capacity, crushing strength, power) calculate as well. In addition, the significance of broken, crushing process and calculation of crushing ratio, jaw crusher main component installation, operation and maintenance are introduced.KEY WORDS：Jaw crusher Belt drive Flywheel Wear目录第1章绪论 (1)1.1引言 (1)1.2复摆颚式破碎机的特点 (3)1.3国内外颚式破碎机的发展及现状 (5)第2章总体设计 (8)2.1复摆鄂式破碎机的基本结构 (8)2.2复摆鄂式破碎机的工作原理 (10)第3章主要参数的确定 (12)3.1已知参数 (12)3.2部分结构参数的确定 (12)3.3动鄂的摆动次数 (14)3.4电动机的选择 (15)3.5四连杆机构各杆长度的确定 (16)3.6最大破碎力 (17)3.7各部件受力分析 (17)第4章传动装置的设计 (20)4.1带轮的设计 (20)4.2偏心轴的设计 (25)4.3飞轮的设计 (27)4.4轴承的选择与校核 (29)4.5轴承座的设计 (31)4.6配重的选择 (32)4.7外形尺寸的设计 (33)第5章各基本构件的设计 (35)5.1动鄂的设计 (35)5.2齿板的设计 (38)5.3推力板的设计 (40)5.4调整装置的设计 (41)5.5破碎腔型的形状 (43)5.6机架的设计 (44)第6章复摆鄂式破碎机的安装 (47)6.1破碎机的安装 (47)6.2机架的安装 (47)6.3偏心轴和机架的安装 (48)6.4肘板的安装 (48)6.5动鄂的安装 (49)6.6齿板的安装 (49)第7章颚式破碎机的磨损 (50)7.1齿板的磨损分析 (50)7.2颚板磨损机制 (51)7.3颚板材质的选择 (52)第8章破碎机出口扬尘的解决和噪声防治 (54)8.1破碎机出口扬尘的解决 (54)8.2破碎机的噪声危害及防治途径 (55)第9章颚式破碎机的使用 (56)9.1颚式破碎机的操作 (56)9.2颚式破碎机的维护与保养 (57)总结 (59)鸣谢 (60)参考文献 (61)河北建筑工程学院毕业设计计算书指导教师：肖溪马轶群1河北建筑工程学院毕业设计计算书指导教师：肖溪马轶群2河北建筑工程学院毕业设计计算书指导教师：肖溪马轶群3河北建筑工程学院毕业设计计算书指导教师：肖溪马轶群4河北建筑工程学院毕业设计计算书指导教师：肖溪马轶群52-2 复摆颚式破碎机的机构简图四杆机构中AB 曲柄为破碎机偏心轴，杆为破碎机动颚，CD 摇杆为破碎机肘板，可计算出复摆颚式破碎机的自由度为)33(240)l h P P +=⨯-⨯+== 327.57图3-2 四连杆机构图以上所求结果均符合要求，因此可以选取作为复摆25/）m故带速合适。

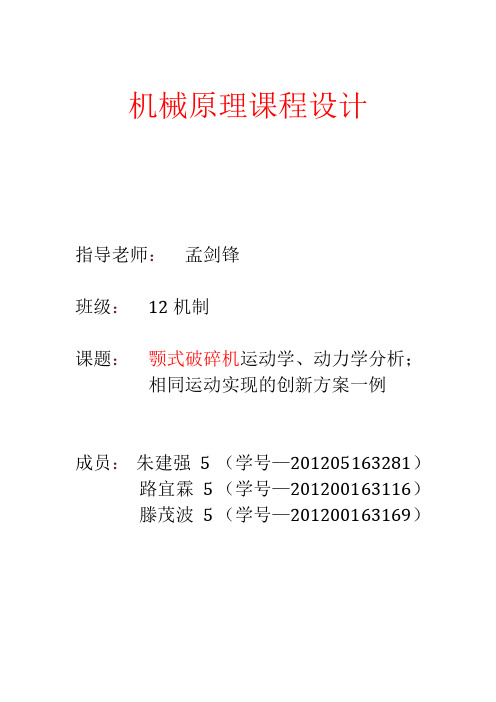

机械原理课程设计****：***班级：12机制课题：颚式破碎机运动学、动力学分析；相同运动实现的创新方案一例成员：朱建强 5 （学号—************）路宜霖5 （学号—************）滕茂波5 （学号—************）目录(一)机构分析............................................................................................... 错误!未定义书签。
1、总述 (3)2、建模仿真 (3)3、对构件5进行运动学、动力学分析 (4)4、其他构件的曲线分析 (7)5、优缺点分析 (9)(二)创新机构 (10)1、总述 (10)2、建模仿真 (10)3、对构件1进行运动学、动力学分析 (11)4、其他构件的曲线分析 (13)5、优缺点分析 (16)（三）课程设计总结与收获 (16)一、机构分析1、总述构件1为曲柄原动件，通过三副构件2和构件4与构件5相连，从而把构件1的连续转动变化为构件5的摆动，来实现对石块等物体的破碎作用。
在此过程中，构件3可以起到支撑的作用，使动力输出更加强劲稳定。
图1 鄂氏破碎机机构运动简图表1 已知参数参数L AB L BC L BE L CE L EF L GF L CD数值100 500 500 100 400 685 300 设定原动件的转速为w=30 rad/s，构件2的总质量为M2=70kg，构件5的质量M5=40kg，转动惯量J2=0.20kg*,J5=0.15kg*，施加的外力载荷为1000N。
对机构进行自由度计算F=3*5-2*7=1，所以机构可以输出固定的运动。
2、建模仿真鄂氏破碎机模型鄂氏破碎机工作过程3、对构件5进行运动学、动力学分析构件5角位移线图由角位移线图可以分析极限位置及行程速比系数K时间角速行程极限位置1 11.9 98.1004 3.4801极限位置2 20.6 101.5805同时由上图可以看出，快行程所用的时间为T1=23.9-20.6=3.3s,慢行程所用时间为T2=20.6-11.9=8.7s。
西安航空学院颚式破碎机的设计摘要复摆式鄂式破碎机具有以下优点：质量较轻，构件较少，结构更紧凑，破碎腔内充满程度较好，所装物料块受到均匀破碎，加以动鄂下端强制性推出成品卸料，故生产率较高，比同规格的简摆鄂式破碎机的生产率高出20-30%；物料块在动鄂下部有较大的上下翻滚运动，容易呈立方体的形状卸出，减少了像简式产品中那样的片状成分，产品质量较好。
在设计颚式破碎机之前，我查阅了许多相关资料，画出了其结构示意图，计算了与设计有关的各种参数,然后我用Proe画了出来。
设计所采用的材料是有钢板，将破碎机内部的结构细致地反映了出来，我所设计的复摆式颚式破碎机能真实地反映出它的工作情况，设计好了的破碎机运动顺畅、平稳。
关键词：颚式破碎机动颚破碎。
AbstractAfter tilting mandibles crusher has the following advantages: quality is lighter, less component, more compact structure, crushing cavity filled the degree is good, on the material piece broken by uniform, to move a mandatory out below the finished product unloaded, so productivity is higher, than with specifications of Jane put mandibles crusher productivity than 20-30%; The material in the dynamic of hubei have larger fluctuation tumbling motion, easy to the shape of a cube discharged, reduce the like Jane type products that slices of composition, the product quality is better.In the design before jaw crusher, I referred to the many relevant information, draw the structure schematic diagram, the calculation and design related parameters，then I used the software Proe to simulate it. The design of the material is steel plate, internal structure will crusher in meticulous detail reflects out, My design of the complex tilting jaw broken function of reflect the it works, design of smooth, stable movement crusher.Keywords: jaw crusher move the jaw broken.目录第一章绪论 (5)1.1课题研究背景及意义 (5)1.1.1 课题研究背景. (5)1.1.2研究意义 (5)1.2颚式破碎机的发展史及展望 (6)1.3颚式破碎机的概念与分类 (8)1.3.1颚式破碎机的概念 (8)1.3.2颚式破碎机的分类 (9)1.4本课题研究意义、主要内容 (9)1.4.1课题研究意义 (9)1.4.2主要内容 (10)1.5本章小结 (10)第二章总体结构设计 (11)2.1设计要求 (11)2.2总体设计 (11)2.3颚式破碎机工作原理及结构 (12)2.4设计的主要步骤 (15)第三章机械部分的参数及校核 (16)3.1颚式破碎机的结构及运转 (16)3.2结构参数的选择与计算 (16)3.2.1 确定破碎机的型号 (16)3.2.2 钳角 (16)3.2.3 动颚摆动行程和偏心距 (18)3.2.4 偏心轴的转数 (19)3.2.5电动机功率的计算与选择 (20)3.2.6 生产能力 (21)3.3本章小结 (22)第四章 Proe 软件介绍 (23)4.1 Proe 软件使用介绍 (24)4.1.1常见的一些术语的含义如下： (24)4.2Solidworks与Proe比较有以下特点： (27)4.3本章小结 (28)第五章零部件的建模及设计 (29)5.1机架设计 (29)5.2固定颚板设计 (29)5.3动颚板设计 (30)5.4偏心轴设计 (31)5.5调节螺栓设计 (32)5.6本章小结 (33)总结 (34)参考文献 (35)致谢 (36)第一章绪论1.1课题研究背景及意义1.1.1 课题研究背景.颚式破碎机于1958年由美国人埃里．布雷克(El．Blake)取得专利。
复颚式破碎机设计项目研究报告目录前言 (1)1颚式破碎简介 (4)1.1 发展现状与意义概述. (4)1.2 颚式破碎机的分类 (5)1.3 颚式破碎机的特点 (6)2复摆颚式破碎机的工作原理及结构 (8)2.1 复摆颚式破碎机的工作原理 (8)2.2 复摆颚式破碎机的结构 (8)3主要零部件的结构分析 (10)3.1 动颚 (10)3.1.1 动颚的结构 (10)3.1.2 动颚工作过程分析 (10)3.2 齿板 (12)3.3 肘板（推力板） (13)3.4 调整装置 (14)3.5 保险装置 (15)3.6 传动件 (16)3.7 飞轮 (16)3.8 机架 (16)3.8.1 机架前壁结构设计 (18)3.8.2 机架侧壁结构设计 (18)3.8.3 机架后壁结构设计 (19)4复摆式颚式破碎机主要参数的设计计算 (20)4.1 已知条件 (20)4.2 排料口宽度与破碎腔的深度 (21)4.3 钳角 (21)4.4 传动角 (23)4.5 动颚水平行程和偏心轴的偏心距. (23)5主要构件尺寸的确定 (25)5.1悬挂高度h (25)5.2 破碎腔高度H (25)5.3 动颚长度的确定 (25)5.4 推力板（肘板）长度K (26)5.5 机构各杆长度确定 (27)5.6 破碎腔的形状 (28)5.7 设计参数 (30)5.7.1主轴转速n (30)5.7.2 生产能力 (31)5.7.3 最大破碎力F (33)max5.7.4 功率 (34)6各个部件的受力分析 (36)7主要零件的设计和校核 (38)7.1 驱动装置选择 (38)7.1.1电动机的选择 (38)7.1.2 v带的传动设计 (39)7.2 飞轮的设计 (43)7.3 偏心轴的设计 (44)7.3.1 偏心轴主要尺寸的确定 (44)7.3.2 偏心轴细部结构 (46)7.3.3 偏心轴的校核 (46)7.4 轴承的选择 (49)7.5 推力板（肘板）的设计 (49)7.6 动颚结构设计 (50)8复摆式颚式破碎机的安装 (55)8.1 破碎机的安装 (55)8.2 机架的安装 (55)8.3 偏心轴和轴承的安装 (56)8.4 肘板的安装 (56)8.5 动颚的安装 (57)8.6 齿板的安装 (57)9颚式破碎机的磨损 (58)9.1 齿板磨损分析. (58)9.2 颚板磨损机制 (59)结论 (62)参考文献 (64)摘要国内使用的颚式破碎机类型很多,复摆颚式破碎基结构简单，制造容易、工作可靠、使用维修方便，所以常见的还是传统的复摆颚式破碎机。
复摆颚式破碎机的设计毕业设计（论文）复摆颚式破碎机的设计院别控制工程学院专业名称机械工程及自动化班级学号3122304学生姓名崔竞霄指导教师崔玉洁2016年6月15日复摆颚式破碎机的设计摘要目前，我国建设事业正在飞速发展，现代化、城镇化、工业化进程的不断加快,对矿石、砂料等物料的重要加工设备-破碎机械的需求日趋迫切，破碎机行业迎来了新的发展机遇，而破碎机械的研究更受人们关注。
而复摆颚式破碎机在国内的应用最广，本设计根据生产需求，设计了型号为PE-500×750的复摆颚式破碎机。
本文首先运用相关理论知识对复摆颚式破碎机的工作原理进行了分析，随后对其进行总体设计，确定零件的大体结构，然后对每个部件进行分析、设计和计算，重点研究V带，偏心轴，轴承，动颚等，并对重要零件进行校核，以确保设计的正确性和严谨性。
经计算，各项性能指标均符合要求。
通过这次设计，我巩固了对相关知识的理解、掌握和运用，完成了毕业设计任务，提高了实际运用能力。
关键词：破碎机，传动，动颚the design of pendulum jaw crusherAuthor：Cui JingxiaoTutor：Cui YujieAbstractWith the rapid development of the national construction industry and the acceleration of modernization, urbanization, industrialization process, the crushing machinery, the important processing equipment for ore, sand and other materials, is becoming more and more urgent. And a compound pendulum jaw crusher is the most widely used in our country. This paper designs models for PE-500 * 750 of the compound pendulum jaw crusher according to the requirements of production.In this paper, first, I use the relevant theoretical knowledge to analyze jaw crusher's working principle. Then I do the overall design, to determine the general structure of the parts. Finally, each component are analyzed, designed and calculated. I focus on the study of V belt, eccentric shaft, bearing, and the movable jaw, etc., and check the important parts, to ensure that the design is correct and precise. After calculation, the performance indexes meet the requirements.Through the design, I consolidate the understanding of the relevant knowledge, master and use, complete the graduation design, and improve the practical application ability.Key Words: jaw crusher, transmission, movable jaw东北大学秦皇岛分校毕业设计（论文）第1页目录目录 (1)1 绪论 (3)1.1研究背景、发展趋势及研究意义 (3)研究背景 (3)发展趋势 (4)研究目的 (5)1.2研究的基本内容 (5)1.3研究方法 (5)2 复摆颚式破碎机的整体设计 (6)2.1复摆颚式破碎机的工作原理 (6)2.2复摆颚式破碎机的结构 (6)2.3破碎机的型号确定 (7)2.4主要部件结构设计 (9)动颚 (10)齿板 (10)肘板 (11)调整装置 (12)保险装置 (12)偏心轴 (13)飞轮 (14)机架 (14)侧护板 (14)3 复摆颚式破碎机的主要参数设计 (15)3.1结构参数 (16)钳角α (16)破碎腔设计 (17)动颚行程 (18)传动角 (19)偏心距 (19)动颚长度 (19)东北大学秦皇岛分校毕业设计（论文）第2页肘板 (19)3.2工作参数 (20)生产率 (20)最大破碎力 (20)电机选型 (21)4 复摆颚式破碎机的主要零件设计 (23)4.1机构各杆长度 (23)4.2各个部件受力分析 (24)4.3V带传动设计 (26)4.5大带轮设计 (28)4.6飞轮设计 (30)4.7偏心轴设计 (31)偏心轴尺寸设计 (31)偏心轴的校核 (34)4.8轴承 (36)轴承选择 (36)轴承校核 (36)4.9键 (37)键的选择 (37)键的校核 (37)4.10推力板设计 (38)4.11动颚设计 (38)结论 (39)致谢 (40)参考文献 (42)东北大学秦皇岛分校毕业设计（论文）第3页1 绪论1.1研究背景、发展趋势及研究意义研究背景颚式破碎机（Jaw Crusher）出现于1858年，由美国人E·w·Blake发明。
浅析钢铁厂颚式破碎机改进方案摘要：鄂式破碎机结构简单、制造容易、工作可靠、使用维修方便，所以在冶金、矿山、建材、化工、煤炭等行业得到广泛引用。
颚式破碎机最基本的机型有两种：简摆颚式破碎机和复摆颚式破碎机。
两种破碎机比较，两者各有其优点和缺点。
就目前来看，国内外市场绝大多数还是使用复摆颚式破碎机，故复摆颚式破碎机的前景较为客观，且一般用于粗碎作业。
关键词：颚式破碎机电动机定颚动颚连杆运动中图分类号：td451 文献标识码：a 文章编号：1007-3973（2013）004-044-021 颚式破碎机简介颚式破碎机主要由机架、偏心轴、大皮带轮、飞轮、动颚、肘板、复位弹簧、固定颚板、活动颚板等组成，其中肘板起到了保险的作用。
借助外力将大颗粒物料变成小颗粒物料。
其工作部分由固定颚板和活动颚板组成，当活动颚板周期性地接近固定颚板时，借压碎作用破碎物料，在两颚板上的衬板有牙齿，故兼有劈碎和折断作用。
对于不同型号的颚破有不同的应用，常见的为pe系列用于粗破，pex系列则多用于中、细破。
它们都是以电动机为动力，通过电动机皮带轮，由三角带和槽轮驱动偏轴心，使动颚按预定轨迹作往复运动，从而将由固定颚板、活动颚板和边护板组成的破碎腔内的物料予以破碎，并通过排料口给出，随着电机连续转动和周期性的压碎和排料，实现物料的批量给出。
2 颚式破碎机的发展对于国内颚式破碎机的制造水平而言，有少数的产可以接近世界先进水平，而大多数仍处于低水平状态。
保证颚式破碎机最佳性能的根本原因是动颚有最佳运动特性，而这个特性又是借助结构优化设计所得到的，因此，颚式破碎机结构优化设计是保证破碎机有最佳性能的根本方法。
3 物料的破碎3.1 破碎比我们常用破碎比这个概念来衡量破碎机的破碎效果，破碎比即原料粒度与破碎后产品粒度之比，它表示破碎后原料减小的倍数。
常用的破碎比计算方法为平均粒度计算：i=。
其中：dep-破碎后物料的平均直径；dvp-破碎前物料的平均直径。
复摆颚式破碎机动力学分析及改进研究
发表时间：2017-07-27T15:43:12.380Z 来源：《基层建设》2017年第10期作者：蔡昌伟
[导读] 摘要：当前在粉碎工程当中，最常用的一种破碎设备就是颚式破碎机，简单的结构、易制作、方便维修、能够稳定运行是颚式破碎机的特点。
韶关市韶瑞重工有限公司广东韶关 512000
摘要：当前在粉碎工程当中，最常用的一种破碎设备就是颚式破碎机，简单的结构、易制作、方便维修、能够稳定运行是颚式破碎机的特点。
颚式破碎机发展至今，已经有了一百多年的历史。
媒矿和矿山、冶金和水利等行业都对其进行了广泛地应用。
一般情况下，颚式破碎机是在露天的矿产进行工作，为了确保在恶劣的条件下，其能稳定且长时间的工作，就要保证其有可靠的运动部件和传动部件。
基于此，本文论述了复摆颚式破碎机动力学及改进。
关键词：复摆颚式破碎机；动力学分析；改进研究
机器在运转的时候，颚式破碎机的动颚和连杆会有较大的惯性力产生，而在机器运动副中其会引起动压力，而这样会使运动副中磨损会增加，从而对构件强度产生影响，使机械效率得以降低。
另外，由于惯性力的方向和大小变化是呈周期性的，所以会使机器以及机械基础有振动发生，不能均匀的回转偏心轴。
为了将这些问题消除，需要对颚式破碎机的惯性力和加速度的变化规律进行研究，并将问题解决。
1.复摆颚式破碎机的工作原理和结构
1.1复摆颚式破碎机的结构
复摆颚式破碎机主要由七个部分构成，包括活动颚板和偏心轴、调整座和肘板、动颚和固定颚板以及机架。
请看图1。
1.2复摆颚式破碎机的工作原理
从某种角度来讲，可以把复摆颚式简化，使其简化成曲柄摇杆机构。
电动机使带以及带轮驱动，借助偏心轴让动颚进行上下运动。
假如动颚上升，那么动颚同肘板之间就会有很大的夹角，以固定颚板为方向，推动动颚能够压碎物料，或者把物料劈碎，从而实现破碎的目的；假如动颚下行，那么动颚同肘板就会有很小的夹角，在弹簧和拉杆的共同作用下，动颚板会慢慢脱离颚板，这时候，在破碎腔的下口就会排出破碎物料。
2、复摆颚式破碎机的仿真分析
2.1简化导入三维模型
针对工作机构，实行仿真分析的时候，可对用ADAMS软件进行利用。
针对研究对象目的，能够使物理模型得以简化，简化成虚拟样机，而这种样机的零件数量很少，因此其不会影响到仿真的分析结果。
ADAMS这种软件不会把零件识别成几何体，而会把实体识别成几何体。
因此，对于物理模型当中的所有零件，不要都使其模型化。
而可对这种软件当中的布尔进行利用，实施操作，通过一定方式，使其以实体的方法呈现，包括简化和合并等方法，这样能使各部件的质心位置以及质量得以保证。
在不对仿真分析结果产生影响的基础上，越简单、越少的零部件越好，这样能够使计算仿真分析的工作量得以减少，从而使仿真分析的工作效率得以提高，以下就是颚式破碎机的三维模型，请看图2。
在运动的时候，由于颚式破碎机的活动颚板和很多部件是相对静止的，所以在仿真前，为了便于连接好一切静止的部件，可把其当作一个整体，并忽略那些无关于仿真分析的固定颚板部分和机架部分。
使复式颚式破碎机简化之后，可以将其当作成曲柄摇杆的机构。
2.2分析动颚出料口的运动行程
当动颚的水平行程为s，动颚的垂直行程为h，那么动颚行程的特征值就是m，m=h/s，当破碎的时候，假如有越大的物料量，那么就
有越大的所需压缩量。
一般情况下，进料口到排料口，水平行程会慢慢地减小。
由于受到重力的作用，排料口才会自由的落下物料，因此可以说排料层物料下降的高度同排料口处的水平行程的大和小有着莫大的关联。
能够使物料往下排料，将机器的处理能力提高的即动颚垂直行程。
但值得注意的是，不能有较大的垂直行程值，这是因为物料在破碎的时候，在垂直方向，定颚齿板同动颚齿板间会有相对运动产生，而且在这个时候会摩搓物料，使粉料产生，从而会对产品粒度产生影响。
2.3分析动颚的加速度
在复摆颚式破碎当中，相对于动颚部件来讲，不管是偏心距离和转动惯量，还是肘板质量都较小，因此都可忽视。
运转破碎机的时候，动颚会有较大的惯性力产生，而在机器的各运动副中，惯性力会让一种动压力产生，而这不仅会磨损到运动副中，还会使机器效率得以降低，对构件强度产生影响。
以下就是动颚的垂直加速度和水平加速度的图，请看图3。
在运动的时候，由于颚式破碎机的活动颚板和很多部件是相对静止的，所以在仿真前，为了便于连接好一切静止的部件，可把其当作一个整体，并忽略那些无关于仿真分析的固定颚板部分和机架部分。
使复式颚式破碎机简化之后，可以将其当作成曲柄摇杆的机构。
2.2分析动颚出料口的运动行程
当动颚的水平行程为s，动颚的垂直行程为h，那么动颚行程的特征值就是m，m=h/s，当破碎的时候，假如有越大的物料量，那么就有越大的所需压缩量。
一般情况下，进料口到排料口，水平行程会慢慢地减小。
由于受到重力的作用，排料口才会自由的落下物料，因此可以说排料层物料下降的高度同排料口处的水平行程的大和小有着莫大的关联。
能够使物料往下排料，将机器的处理能力提高的即动颚垂直行程。
但值得注意的是，不能有较大的垂直行程值，这是因为物料在破碎的时候，在垂直方向，定颚齿板同动颚齿板间会有相对运动产生，而且在这个时候会摩搓物料，使粉料产生，从而会对产品粒度产生影响。
2.3分析动颚的加速度
在复摆颚式破碎当中，相对于动颚部件来讲，不管是偏心距离和转动惯量，还是肘板质量都较小，因此都可忽视。
运转破碎机的时候，动颚会有较大的惯性力产生，而在机器的各运动副中，惯性力会让一种动压力产生，而这不仅会磨损到运动副中，还会使机器效率得以降低，对构件强度产生影响。
以下就是动颚的垂直加速度和水平加速度的图，请看图3。
当对重块质量是一百二十六千克的时候，破碎机
承受的是最小的水平惯性力[2]。
一般来讲，都是将对重添加到破碎机偏心质量的反方向上，但从实际情况来看，在反方向上并非都有对重。
将一百二十六千克的对重添加到偏心质量的反方向上，破碎机达到的是最小的水平方向受力。
为了能够实现最优平衡，可向上向下往偏心质量反方向逐一偏转角度，将破碎机的最佳动平衡求出。
通过结果可以知道，在偏心质量反方向的某一个角度，对对重进行添加，能够达到最小的水平惯性力[3]。
3.结束语
本文的对象为复摆颚式破碎机，通过实验的方式，对其进行配重，而配重很显然有非常明显的优化效果，不仅能够减小复摆颚式破碎机的振动力，同时也减小了复摆颚式破碎机的惯性力。
并且在此基础上，能够使复摆颚式破碎机的可靠性以及平稳性得到有效提高，本文论述了复摆颚式破碎机的结构和工作原理以及复摆颚式破碎机动力学及改进，希望能够为相关的研究者提供一定的参考依据。
参考文献：
[1]苗君明，于金苓.基于Matlab的PE400X600复摆颚式破碎机机构参数优化设计[J].辽宁省交通高等专科学校学报，2012，14（6）：32-34.
[2]赵淑玲，邵玉丽，王长昕等.复摆颚式破碎机破碎腔宽度变化及影响[J].洛阳理工学院学报（自然科学版），2014，24（1）：23-26.
[3]乔国栋，胡俊波，赵杰等.PEX250×1000型细碎复摆颚式破碎机主要机构的优化设计[J].机械制造，2015，53（7）：31-33.。
