MR355 光纤磁共振规范化扫描方案---GE 磁共振应用学院系列教材磁敏感成像SWAN使用限制和提醒：1.磁共振临床应用的建议扫描方案，并不对诊断结果承担任何责任。
2.扫描方案仅用于内部学习目的，其中涉及的任何内容不作为机型性能、图像质量的判断依据。
3.由于磁共振系统配置上的差异，扫描方案中的内容并不作为系统所具有功能的具体实现。
4.扫描方案中涉及的任何图像内容、姓名等信息均认为以教学为目的，不涉及任何私有信息的泄露。
5.扫描方案中任何内容有不恰当或有疑问，请及时给予反馈，我们将尽快更正，同时，我们保留更改和解释的权利。
6.任何一个版面均有相关内部使用界限提醒，请勿外传。
1.头部扫描必须配带耳塞，听力保护。
2.摆位时，肩部紧贴线圈，左右居中，头部不能旋转，同时必须用三角垫固定头部。
3.建议扫描时患者下颌内收。
4.定位中心位于鼻根或眉间，激光灯经过眼睛时必须闭眼。
5.婴幼儿因头颅较小，需在他们的枕背部加软垫，以确保患者头颅中心与线圈中心一致，同时注意保暖。
SWAN规范化扫描方案：1 3-pl T2* Loc 三平面定位2 OAx 3D SWAN 三维磁敏感加权成像3-pl Loc，三平面定位图像：定位线说明：•三平面定位图像上观察头颅位置既不能偏上也不能偏下，确保头颅位于线圈的中心，图像信号与线圈位置匹配良好。
•有时为了加快扫描速度，可以减少扫描层数。
•三平面定位像矢状面层数较多，为了利于横断面三维血管定位。
3-pl Loc，三平面定位序列参数：定位线说明：•所有的序列若要使用ASSET或PURE，必须针对相应线圈进行校准扫描。
•FOV中心位于解剖中心，上下范围必须超过要扫描的解剖范围。
•一般情况下使用一次采集，扫描范围不够时增加层厚。
•频率编码方向为前后。
•ASSET能加快常规序列的扫描速度，或能改善EPI序列的图像对比度。
•PURE能改善图像信号的均匀性。
OAx 3D SWAN，横断面三维磁敏感成像定位方法：定位线说明：•在三平面矢状面图像上定位，三维成像块，在冠状面图像上调整左右位置，横断面图像上调整旋转角度。
MR355 光纤磁共振规范化扫描方案---GE 磁共振应用学院系列教材全身弥散成像Whole Body DWI使用限制和提醒：1.磁共振临床应用的建议扫描方案，并不对诊断结果承担任何责任。
2.扫描方案仅用于内部学习目的，其中涉及的任何内容不作为机型性能、图像质量的判断依据。
3.由于磁共振系统配置上的差异，扫描方案中的内容并不作为系统所具有功能的具体实现。
4.扫描方案中涉及的任何图像内容、姓名等信息均认为以教学为目的，不涉及任何私有信息的泄露。
5.扫描方案中任何内容有不恰当或有疑问，请及时给予反馈，我们将尽快更正，同时，我们保留更改和解释的权利。
6.任何一个版面均有相关内部使用界限提醒，请勿外传。
1.扫描前患者身体内外不能有任何金属物品，建议换专用检查衣服。
2.假牙、避孕环等均会给全身弥散带来严重伪影；口服中药有时也会带来图像质量的影响。
3.良好的四小时禁食禁水会有利于全身弥散的图像质量和诊断。
4.不用任何表面线圈，使用磁体内部大体线圈（Body Coil），头先进方式，不用任何垫高头部的垫子，双手平放于体侧，身体居中，可用固定带把病人双腿垫高固定。
5.全身各部位应该在冠状面呈水平直线。
6.点亮激光灯，进床至眉尖，归零，再进床至扫描位即可。
全身弥散规范化扫描方案：1 Loc1 DWI All 第1段DWI2 Loc2 DWI All 第2段DWI3 Loc3 DWI All 第3段DWI4 Loc4 DWI All 第4段DWI5 Loc5 DWI All 第5段DWI6 Loc6 DWI All 第6段DWI7 Loc7 DWI All 第7段DWI8 Loc8 DWI All 第8段DWI全身弥散扫描参数界面：•层厚7mm，间隔-1mm，一次扫描30层。
•调整TR时间，2次或3次采集。
•STIR压脂，TI=180。
•增加NEX提高信噪比。
•频率编码方向为左右。
•弥散方向All，选中Dual Spin Echo可增强梯度性能，减少图像变形。

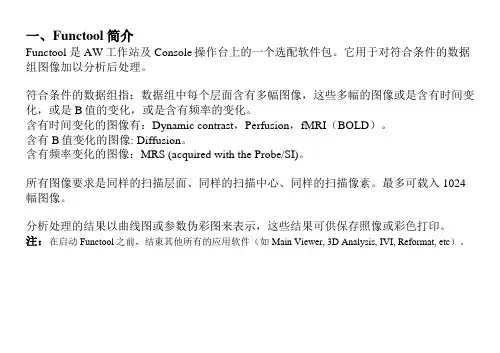

一、Functool 简介Functool 是 AW工作站及 Console操作台上的一个选配软件包。
它用于对符合条件的数据组图像加以分析后处理。
符合条件的数据组指：数据组中每个层面含有多幅图像，这些多幅的图像或是含有时间变化，或是B值的变化，或是含有频率的变化。
含有时间变化的图像有：Dynamic contrast，Perfusion，fMRI（BOLD）。
含有B值变化的图像: Diffusion。
含有频率变化的图像：MRS (acquired with the Probe/SI)。
所有图像要求是同样的扫描层面、同样的扫描中心、同样的扫描像素。
最多可载入1024幅图像。
分析处理的结果以曲线图或参数伪彩图来表示，这些结果可供保存照像或彩色打印。
注：在启动Functool之前，结束其他所有的应用软件（如Main Viewer, 3D Analysis, IVI, Reformat, etc）。
二、Functool 界面介绍：一、载入图像并启动Functool：1，在Browser中选择符合条件的图像，点击。
显示如下界面：弥散图像的后处理按键灌注及动态扫描的后处理按键灌注及动态扫描的后处理按键脑功能成像的后处理按键弥散张量成像的后处理按键2，左侧界面属于功能版面，各个按键的注释及功能见下图选择新的处理方式科研软件对所选处理方式的功能设定切换至图像管理界面 Functool 分析界面关闭Functool 分析界面图像显示 剪切、复制、粘贴功能版面按键注释用曲线的形式表示不同时相(X轴)感兴趣区信号强度的变化(Y轴)用柱状图的形式表示在某一个信号强度下(X轴)像素的数量(Y轴)以列表的形式表示不同相位上(rank)感兴趣区内的平均信号强度强度3，Functool 工具栏各项按键说明调节窗宽窗位 图像滚动 显示/隐藏网格 显示/隐藏注释添加注释 自由划感兴趣区 融合/分裂 选择 旋转/翻转移动/恢复正常放大/缩小平滑/非平滑对称ROI 方形/圆形ROI组合/分解方形/多角形ROI4，当选择某一个重建功能后即进入到图像显示窗口。

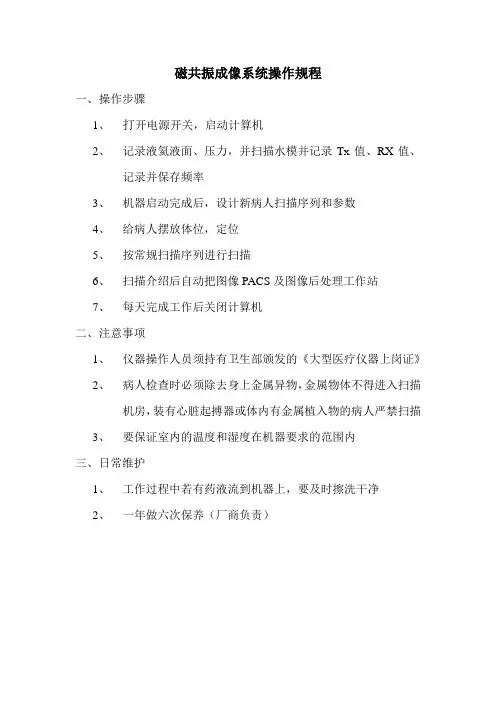

磁共振成像系统操作规程
一、操作步骤
1、打开电源开关，启动计算机
2、记录液氦液面、压力，并扫描水模并记录Tx值、RX值、
记录并保存频率
3、机器启动完成后，设计新病人扫描序列和参数
4、给病人摆放体位，定位
5、按常规扫描序列进行扫描
6、扫描介绍后自动把图像PACS及图像后处理工作站
7、每天完成工作后关闭计算机
二、注意事项
1、仪器操作人员须持有卫生部颁发的《大型医疗仪器上岗证》
2、病人检查时必须除去身上金属异物，金属物体不得进入扫描
机房，装有心脏起搏器或体内有金属植入物的病人严禁扫描
3、要保证室内的温度和湿度在机器要求的范围内
三、日常维护
1、工作过程中若有药液流到机器上，要及时擦洗干净
2、一年做六次保养（厂商负责）。
一、Functool 简介Functool 是 AW工作站及 Console操作台上的一个选配软件包。
它用于对符合条件的数据组图像加以分析后处理。
符合条件的数据组指：数据组中每个层面含有多幅图像，这些多幅的图像或是含有时间变化，或是B值的变化，或是含有频率的变化。
含有时间变化的图像有：Dynamic contrast，Perfusion，fMRI（BOLD）。
含有B值变化的图像: Diffusion。
含有频率变化的图像：MRS (acquired with the Probe/SI)。
所有图像要求是同样的扫描层面、同样的扫描中心、同样的扫描像素。
最多可载入1024幅图像。
分析处理的结果以曲线图或参数伪彩图来表示，这些结果可供保存照像或彩色打印。
注：在启动Functool之前，结束其他所有的应用软件（如Main Viewer, 3D Analysis, IVI, Reformat, etc）。
二、Functool 界面介绍：一、载入图像并启动Functool：1，在Browser中选择符合条件的图像，点击。
显示如下界面：弥散图像的后处理按键灌注及动态扫描的后处理按键灌注及动态扫描的后处理按键脑功能成像的后处理按键弥散张量成像的后处理按键2，左侧界面属于功能版面，各个按键的注释及功能见下图选择新的处理方式科研软件对所选处理方式的功能设定切换至图像管理界面 Functool 分析界面关闭Functool 分析界面图像显示 剪切、复制、粘贴功能版面按键注释用曲线的形式表示不同时相(X轴)感兴趣区信号强度的变化(Y轴)用柱状图的形式表示在某一个信号强度下(X轴)像素的数量(Y轴)以列表的形式表示不同相位上(rank)感兴趣区内的平均信号强度强度3，Functool 工具栏各项按键说明调节窗宽窗位 图像滚动 显示/隐藏网格 显示/隐藏注释添加注释 自由划感兴趣区 融合/分裂 选择 旋转/翻转移动/恢复正常放大/缩小平滑/非平滑对称ROI 方形/圆形ROI组合/分解方形/多角形ROI4，当选择某一个重建功能后即进入到图像显示窗口。
