颚式破碎机结构设计一、整体结构设计1.机架：机架作为破碎机的主体支撑部分，需要具有足够的强度和刚性，以承受来自物料的冲击和振动。
在机架的设计中，需要合理选择材料和断面形状，并采取适当的强化措施，以提高整体结构的稳定性和耐久性。
2.颚板：颚板是颚式破碎机主要破碎部件，其结构设计需考虑到破碎物料的硬度、粒度和磨损情况。
通常采用可拆卸的颚板，方便更换和维修。
颚板的设计应确保其强度和刚度，以适应高强度的破碎工作。
3.偏心轴和连杆：偏心轴是将电机的旋转转变为颚板摆动的部件，连杆连接偏心轴和颚板。
在结构设计中，偏心轴和连杆需要合理选择材料和断面形状，以提供足够的强度和刚度，并确保颚板的正常运动。
4.调整装置：颚式破碎机的调整装置用于调整出料口的尺寸，以满足不同物料的要求。
在结构设计中，调整装置需要具有简单易用、调整精度高和稳定可靠等特点。
常见的调整装置包括调整螺杆、液压调整装置等。
二、工作部件设计除了整体结构设计，颚式破碎机的工作部件设计也是至关重要的。
1.进料口和出料口：进料口和出料口设计合理与否直接影响破碎机的出料粒度和生产能力。
进料口需要保证物料顺利进入破碎腔，避免堵塞和漏料现象；出料口需要具有适当的尺寸和形状，以便物料的顺利排出。
2.破碎腔设计：破碎腔的设计与物料的破碎效果密切相关。
破碎腔的形状和内衬板的选择需根据物料的硬度、粒度和磨损情况进行合理设计。
腔体的形状应具有利于物料的混合和分散，以提高破碎效率和产品质量。
3.破碎板设计：破碎板是颚式破碎机的关键部件，其设计需考虑到工作条件的多变性和破碎物料的特性。
破碎板的结构设计应能够提供足够的破碎力和剪切力，以实现高效的破碎作业。
三、安全和环保设计在颚式破碎机的结构设计中，安全和环保因素也需要充分考虑。
1.安全设计：破碎机工作时，由于高速转动的零部件和冲击力的存在，存在一定的安全风险。
因此，需要在结构设计中设置安全保护装置，如安全防护罩、安全开关等，以避免操作人员的误操作和事故的发生。
颚式破碎机的开题报告摘要：随着我国高速公路建设的快速发展，对新的施工方法、施工技术等方面提出了更高的要求。
针对普通沥青混凝土的不足和交通发展的需要，SMA路面以其更好的路用性能在我国工程领域得到广泛推广。
本文通过对SMA实验配合比设计分析，剖析其制作工艺，详细讨论其配合比确定及检验方法。
关键词：SMA沥青混合料;级配;配合比设计;设计、检验方法在交通快速发展的新形势下，国内外公路建设发生了许多新的变化，世界各国对沥青路面的都更深入，得出了许多十分重要的新成果，在国内，通过国家科技攻关等一系列科学及长期的施工实践，对沥青路面的各方面都有了新的认识。
沥青玛蹄脂碎石混合料，简称SMA,是一种沥青、矿粉及纤维稳定剂组成的沥青玛蹄脂结合料，填充于间断级配的矿料骨架中所形成的沥青混合料，它在高温抗车辙、低温抗裂、抗水损害、抗老化与抗滑方面，均优于传统的沥青混凝土路面。
SMA是一种间断级配的沥青混合料,4.75mm以上粗集料的比例高达70%-80%,矿粉用量达8%-13%,0.075mm的通过率达到10%,细集料用量很少,形成一种稳定的粗集料互相嵌挤结构。
沥青结合料用量大,一般油石比在5.6%-6.0%之间,粘结性要求高,应选用针入度小、软化点高、温度稳定性好的沥青,最好采用聚合物改性沥青,以提高低温变形性能及矿料的粘结力,防止沥青析漏，减小感温性。
为保持较多沥青的稳定，一方面增加矿粉用量，同时使用纤维作稳定剂。
SMA的配合比设计是做好SMA面层的第一步，也是至关重要的一步。
SMA配合比设计的全过程分为三个阶段，即目标配合比设计阶段，生产配合比设计阶段和生产配合比验证阶段。
1.第一阶段：目标配合比设计目标配合比设计的目的是确定各种规格集料的配合比，使矿料混合料的颗粒组成接近级配范围的中值，采用不同沥青用量制备马歇尔试件，并通过马歇尔试验确定最佳沥青用量。
(1)材料的选择欲使SMA得已成功，首先要选择优质的符合要求的材料。
呼伦贝尔学院毕业论文（设计）开题报告书的内容与结构要求由于开题报告是用文字体现的论文总构想，因而篇幅不必过大，但要把计划研究的课题、如何研究、理论适用等主要问题说清楚，应包含两个部分：总述、提纲。
1、总述开题报告的总述部分应首先提出选题，并简明扼要地说明该选题的目的、目前相关课题研究情况、理论适用、研究方法、必要的数据等等。
2 、提纲开题报告包含的论文提纲可以是粗线条的，是一个研究构想的基本框架。
可采用整句式或整段式提纲形式。
在开题阶段，提纲的目的是让人清楚论文的基本框架，没有必要像论文目录那样详细。
具体书写结构要求：一、选题意义1、理论意义；2、现实意义二、论文综述1、理论的渊源及演进过程；2、国外有关研究的综述；3、国内研究的综述；4、本人对以上综述的评价。
三、论文的理论依据、研究方法、研究内容四、研究条件和可能存在的问题五、预期的结果六、论文提纲（一）前言（二）提纲一、1、……；2、……；3、……二、1、……；2、……；3、……三、1、……；2、……；3、……（三）结论七、论文写作进度安排八、参考文献开题报告中应包括相关参考文献的目录。
九、导师评语本科生毕业设计（论文）开题报告设计（论文）题目矿石破碎机的设计颚式破碎机设计专业班级机械设计制造及自动化学生姓名苏鹏学号**********指导教师姓名宋志强指导教师职称完成时间年月呼伦贝尔学院工程技术学院说明1．根据学校《毕业设计(论文)工作暂行规定》，学生必须撰写《毕业设计（论文）开题报告》。
开题报告作为毕业设计（论文）答辩委员会对学生答辩资格审查的依据材料之一。
2．开题报告应在指导教师指导下，由学生在毕业设计（论文）工作前期内完成，经指导教师签署意见及所在专业教研室论证审查后生效。
开题报告不合格者需重做。
3．毕业设计开题报告各项内容要实事求是，逐条认真填写。
其中的文字表达要明确、严谨，语言通顺，外来语要同时用原文和中文表达。
第一次出现缩写词，须注出全称。

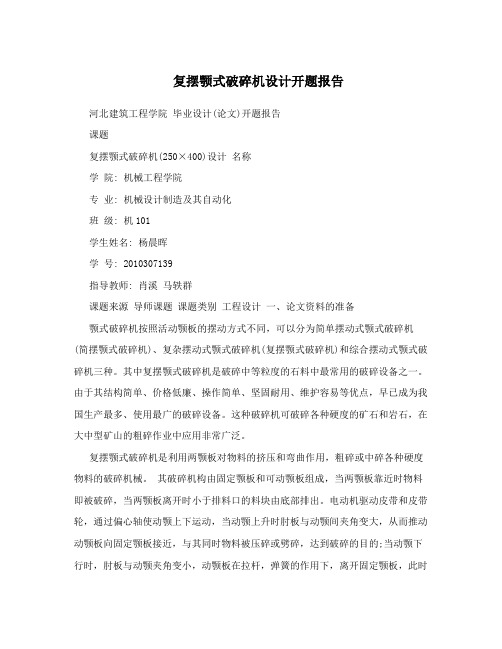

复摆颚式破碎机设计开题报告河北建筑工程学院毕业设计(论文)开题报告课题复摆颚式破碎机(250×400)设计名称学院: 机械工程学院专业: 机械设计制造及其自动化班级: 机101学生姓名: 杨晨晖学号: 2010307139指导教师: 肖溪马轶群课题来源导师课题课题类别工程设计一、论文资料的准备颚式破碎机按照活动颚板的摆动方式不同，可以分为简单摆动式颚式破碎机(简摆颚式破碎机)、复杂摆动式颚式破碎机(复摆颚式破碎机)和综合摆动式颚式破碎机三种。
其中复摆颚式破碎机是破碎中等粒度的石料中最常用的破碎设备之一。
由于其结构简单、价格低廉、操作简单、坚固耐用、维护容易等优点，早已成为我国生产最多、使用最广的破碎设备。
这种破碎机可破碎各种硬度的矿石和岩石，在大中型矿山的粗碎作业中应用非常广泛。
复摆颚式破碎机是利用两颚板对物料的挤压和弯曲作用，粗碎或中碎各种硬度物料的破碎机械。
其破碎机构由固定颚板和可动颚板组成，当两颚板靠近时物料即被破碎，当两颚板离开时小于排料口的料块由底部排出。
电动机驱动皮带和皮带轮，通过偏心轴使动颚上下运动，当动颚上升时肘板与动颚间夹角变大，从而推动动颚板向固定颚板接近，与其同时物料被压碎或劈碎，达到破碎的目的;当动颚下行时，肘板与动颚夹角变小，动颚板在拉杆，弹簧的作用下，离开固定颚板，此时已破碎物料从破碎腔下口排出。
随着电动机连续转动而破碎机动颚作周期运动压碎和排泄物料，实现批量生产。
颚式破碎机的结构主要有机架、偏心轴、大皮带轮、飞轮、动颚、侧护板、肘板、肘板后座、调隙螺杆、复位弹簧、固定颚板与活动颚板等组成，其中肘板起到保险作用。
复摆颚式破碎机与简摆式相比较，其优点是:质量较轻，构件较少，结构更紧凑，破碎腔内充满程度较好，所装物料块受到均匀破碎，加以动颚下端强制性推出成品卸料，故生产率较高，比同规格的简摆颚式破碎机的生产率高出20-30%;物料块在动颚下部有较大的上下翻滚运动，容易呈立方体的形状卸出，减少了像简摆式产品中那样的片状成分，产品质量较好;具有结构简单合理、产量高、破碎比大、齿板寿命长、成品粒度均匀、动力消耗低、维修保养方便等优点，是目前国内最先进的机型。
河南理工大学万方科技学院本科毕业设计（论文）开题报告二、国内外研究综述：颚式破碎机是由美国人发明的。
自第一台颚式破碎机问世以来，至今已有140余年的历史。
在此过程中，其结构得到不断地完善。
由于颚式破碎机结构简单、制造容易、工作可靠、使用维修方便等优点，所以在冶金、矿山、建材、化工、煤炭等行业使用非常广泛。
为了改善颚式破碎机性能和提高工作效率，国内外曾研制过各种异型颚式破碎机。
早年，德国和前苏联都曾研制过液压驱动的颚式破碎机。
其特点是提高动颚摆动次数借以增加产量，同时能实现液压调整排料口、液压过载保护以及能负荷启动。
原西德制造过冲击式颚式破碎机，而原苏联也制造了振动颚式破碎机（也叫惯性颚式破碎机）。
它们都靠动颚振动冲击破碎物料，借以提高破碎机性能。
前者国内曾经试制过，由于某些原因没能继续研制。
原东德曾制造过一种简摆双腔颚式破碎机，美国生产过复摆双腔颚式破碎机。
国内北京某设计院以及湖南某大学都曾与工厂合作研制了双腔颚式破碎机。
其特点是使间歇工作变成连续工作，借以提高破碎机工作效率。
早年，美国、英国、德国相继生产了Kun-kan简摆颚式破碎机。
该机特点是，动颚悬挂高度很高并且前倾。
连杆下行为工作行程、主轴承为半圆滑动颚轴承。
山东招远黄金机械厂曾引进了这种破碎机，并在此基础上研制了34颚式破碎机。
国外制造过一种肘板向上放置的颚式破碎机。
国内有几家设计院和制造厂生产了这种破碎机。
它的特点是靠增大传动角改善动颚运动特性，提高破碎机性能。
在国内该机有叫负支承、上斜式、上推式和上置式破碎机。
笔者认为叫大传动角（包括倾斜式）破碎机更合适。
美国鹰破碎机公司制造一种倾斜式颚式破碎机。
其传动角大约70度以上。
它的最大特点是低矮，最适于井下或移动式破碎机上工作。
北京矿冶研究总院与某厂合作生产了几个规格的这种破碎机，其中最大为900×1200颚式破碎机。
国内山西某煤矿引进德国WB8/26颚式破碎机。
该机置于皮带机上方，借助曲柄连杆机构驱动动颚压碎煤块。
毕业设计（论文）开题报告题目简摆腭式破碎机设计专业名称班级学号学生姓名指导教师填表日期说明开题报告应结合自己课题而作，一般包括：课题依据及课题的意义、国内外研究概况及发展趋势（含文献综述）、研究内容及实验方案、目标、主要特色及工作进度、参考文献等内容。
以下填写内容各专业可根据具体情况适当修改但每个专业填写内容应保持一致。
一、选题的依据及意义：随着我国经济的持续发展，我国的钢铁工业和矿业得到了快速的发展，各种金属，非金属，化工矿物等物料的社会需求量和生产规模的日益扩大，需要破碎的物料量迅速增加，因此，破碎机的需求也越来越大，各种规格破碎机的开发与发展，与建筑，高等级公路，桥梁，水坝和矿业的发展息息相关，它的使用范围也越来越广.颚式破碎机是矿山生产、建设用料加工及聚合化工生产的主要设备之一，被广泛地应用于各种金属与非金属矿山、化工矿物以及水泥、建材等物料的生产加工中。
近年来，随着矿山生产和建材加工中一些新理论的提出，用户希望散体矿石能够在破碎阶段尽可能地得到粒度更细、块度更好的产品。
此外，随着全球矿产贫化现象的出现，在保持或增加各种金属与非金属矿产量的前提下，要求处理的原矿量就大大增加，这对破碎设备提出更高的要求，也面临更大的挑战。
无疑，现行落后的颚式破碎机不能承担新时期的生产任务，必须开发高性能、低能耗的新型颚式破碎机。
总结在腭式破碎机设计、使用和测试方面的经验，积累适合我国破碎机结构特点的试验资料和数据，建立破碎机最优化设计的理念与方法并使之推广普及，提高我国腭式破碎机技术性能，赶超国际先进水平。
二、国内外研究概况及展趋势（含文献综述）：我国自50年代生产腭式破碎机以来，在破碎机设计方面经历了类比、仿制、图解法设计阶段，目前正向计算机辅助设计阶段过渡。
生产制造的腭式破碎机越来越大、性能越来越好、品种越来越多，并在国际上占有一定的市场。
我国曾以前以苏联腭式破碎机标准TOCT 7084-80为依据，制定腭式破碎机国际送审稿，并对腭式破碎机的设计、制造和使用提出了更高的要求。
毕业设计论文任务书--颚式破碎机设计一、选题背景与意义随着社会的发展和建筑工程的迅速扩大，对于碎石作业的需求越来越高。
颚式破碎机作为一种常用的破碎设备，具有结构简单、操作方便、适用范围广等特点，在矿山、建筑、公路等领域得到了广泛的应用。
然而，当前市场上存在的颚式破碎机仍然存在一些问题，如破碎能力不足、能耗大等。
因此，通过对颚式破碎机进行设计改进，提高其性能，具有重要的实际意义和应用价值。
二、研究目标与内容1.目标：通过设计改进，提高颚式破碎机的破碎能力和工作效率，并降低能耗。
2.内容：(1)分析现有颚式破碎机的结构和工作原理，总结其优缺点；(2)研究颚式破碎机破碎过程中的破碎力学特性，分析影响破碎效率的因素；(3)基于分析结果，设计改进颚式破碎机的结构，优化破碎机的工作效率；(4)使用合适的软件对改进后的颚式破碎机进行仿真模拟，验证改进方案的可行性；(5)通过对比仿真结果和实际测试结果，评估改进后的颚式破碎机的性能提升。
三、研究方法与流程1.方法：(1)文献调研法：综合查阅相关颚式破碎机的研究文献，了解目前的研究现状和存在的问题；(2)理论分析法：通过对颚式破碎机破碎过程的力学特性进行分析，确定破碎机性能提升的关键因素；(3)仿真模拟法：使用合适的仿真软件对改进后的颚式破碎机进行模拟，验证改进效果；(4)测试验证法：通过实际测试对比仿真结果，评估改进后的颚式破碎机的性能提升。
2.流程：(1)文献调研：查阅颚式破碎机的相关文献，了解现有研究成果；(2)理论分析：对颚式破碎机的结构和破碎机制进行理论分析，确定破碎机的优化方向；(3)设计改进：基于理论分析结果，设计改进方案，优化颚式破碎机的结构；(4)仿真模拟：使用仿真软件对改进后的颚式破碎机进行模拟，验证改进方案的可行性；(5)测试验证：通过实际测试进行对比分析，评估改进后的颚式破碎机的性能提升。
四、论文结构安排1.引言(1)选题背景与意义；(2)研究现状分析；(3)研究目标；(4)研究方法与流程。
前 言在基本建设工程中，需要大量的，各种不同粒径的砂、石作为生产之用。
而一般砂石都需要破碎从而达到生产要求。
自第一台颚式破碎机问世以来，至今已有140余年的历史。
在此过程中，其结构得到不断的完善，而颚式破碎机的结构简单，安全可靠，石料可供破碎机械来进行加工，来满足工程的需要。
所以在生产中广泛的应用。
而工程上应用最广泛的是复摆颚式破碎机，国产的颚式破碎机数量最多的也是复摆颚式破碎机。
颚破机性能特点：颚破机破碎比大，产品粒度均匀，结构简单，工作可靠，维修简便，运营费用低。
颚破机工作原理：工作时，电动机通过皮带轮带动偏心轴旋转，使动颚周期地靠近、离开定颚，从而对物料有挤压、搓、碾等多重破碎，使物料由大变小，逐渐下落，直至从排料口排出。
破碎机是将开采所得的天然的石料按一定尺寸进行破碎加工的机械。
鄂式破碎机是有由美国人E. W. Blake 发明的。
自第一台破碎机的出现，生产效率快，又满足安全条件，又能适应生产，大大加快了生产。
颚式破碎机主要由机座、偏心轴、颚板、连杆、调节机构与闭锁弹簧等部分组成。
其中最重要的是它的两块腭板，而且它的破碎作业是在两块腭板之间进行的，其中一块腭板固定在机架上称为定腭板，另一块装在运动的动腭体上，称为动鄂板，其表面一般为齿形。
当动鄂板周期性的靠近与远离定腭板是，完成破碎与排矿作业。
复摆鄂式破碎机适合破碎中硬度石料。
在工程中，多用他做中、细碎设备，起破碎比较大，可达10 i 。
随着机械工业的进步，近年来，复摆鄂式破碎机正朝着大型化发展。
所以，一个合理的传动装置可以使复摆鄂式破碎机运行的更加顺利，合理有效。
动鄂的优化可使磨损大大的降低，冲击、噪声、振动都相应的减少，也减少工作人员的劳动强度，提高生产的质量，降低制造成本和缩短生产周期。
尽管鄂式破碎机有以上的那么多优点，但是它也存在着一些设计不合理的地方需要我们的改进和更新，下面介绍它的一些缺点：首先就是鄂式破碎机上面的齿板，通过自己的调查和查阅资料，在JB / ZQ 1032一87《腭板铸造技术条件》规定齿板寿命只有60h，按10h工作制，每付齿板只能用6天，不到一星期就需更换一次齿板。
