电路动态变化学案

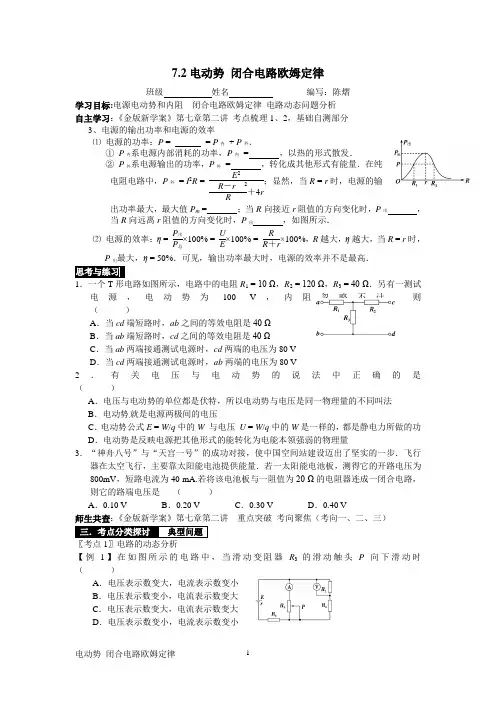

电动势 闭合电路欧姆定律 1 7.2电动势 闭合电路欧姆定律

班级

姓名

编写：陈熠

学习目标:电源电动势和内阻 闭合电路欧姆定律 电路动态问题分析

自主学习：《金版新学案》第七章第二讲 考点梳理1、2，基础自测部分

3、电源的输出功率和电源的效率

⑴ 电源的功率：P = = P内 + P外．

① P内系电源内部消耗的功率，P内 = ，以热的形式散发．

② P外系电源输出的功率，P外 = ，转化成其他形式有能量．在纯电阻电路中，P外 = I2R = E2R－r2R＋4r；显然，当R = r时，电源的输出功率最大，最大值Pm = ；当R向接近r阻值的方向变化时，P出 ，当R向远离r阻值的方向变化时，P出 ，如图所示．

⑵ 电源的效率：η = P出P总×100% = UE×100% = RR＋r×100%，R越大，η越大，当R = r时，P出最大，η = 50%．可见，输出功率最大时，电源的效率并不是最高．

思考与练习

1．一个T形电路如图所示，电路中的电阻R1 = 10 Ω，R2 = 120 Ω，R3 = 40 Ω．另有一测试电源，电动势为100 V，内阻忽略不计．则

（ ）

A．当cd端短路时，ab之间的等效电阻是40 Ω

B．当ab端短路时，cd之间的等效电阻是40 Ω

C．当ab两端接通测试电源时，cd两端的电压为80 V

D．当cd两端接通测试电源时，ab两端的电压为80 V

2．有关电压与电动势的说法中正确的是

（ ）

A．电压与电动势的单位都是伏特，所以电动势与电压是同一物理量的不同叫法

B．电动势就是电源两极间的电压

C．电动势公式E = W/q中的W 与电压 U = W/q中的W是一样的，都是静电力所做的功

登陆21世纪教育 助您教考全无忧

21世纪教育网 精品资料·第 1 页 （共 4 页） 版权所有@21世纪教育网 电学专题复习---动态电路 复习学案

班级： 姓名：

一、复习目标：

1、会分析滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化；

2、会分析开关的断开或闭合引起电路中电学物理量的变化；

3、会判断两种基本的电路故障（断路和短路）。

二、知识储备

1.电路特点

电路名称 串联电路 并联电路

电路图

电流

电压

电阻

电压与电流分配关系 串联分压

并联分流

利用串并联电路中分压分流关系式可以迅速解决问题

2.串联电路是分压电路，在串联电路中，电阻越大的，分的电压越 （多或少）；并联电路是分流电路，在并联电路中，电阻越大的分的电流越 （多或少）。

3.在串联电路中，当只有其中一个电阻的阻值变大时，它的总电阻将变 （大或小）；在并联电路中，当只有其中一个电阻的阻值变大时，它的总电阻将变 （大或小）。

4.有公式I=U/R得，当电压不变时，电阻越大，电流就越 （大或小）；有公式U=IR得，通过电阻的电流越大，它两端的电压也越 （大或小）；

5. 是断路； 短路。

6.电流表的特点是电阻很 （大或小），通常相当于 ，电压表的特点是电阻很 （大或小），通常相当于 。

三、变式训练

（一）串联电路中滑动变阻器的滑片P的位置的变化引起的变化

[变式训练1] 如图，当滑片P向左移动时，A表和V表将如何变化。

[变式训练2] 在如图所示电路中，当闭合电键后，滑动变阻器的滑动片P向右移动时（ ）

(A)伏特表示数变大，灯变暗。

(B)伏特表示数变小，灯变亮。

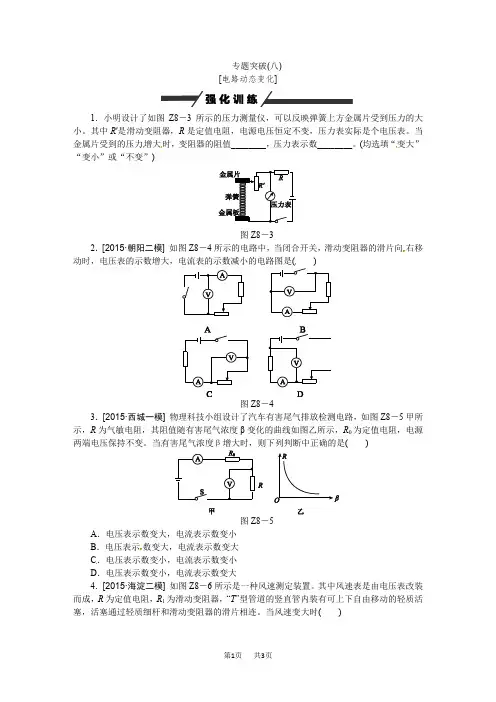

第1页 共3页 专题突破(八)

[电路动态变化]

1．小明设计了如图Z8－3所示的压力测量仪，可以反映弹簧上方金属片受到压力的大小。其中R′是滑动变阻器，R是定值电阻，电源电压恒定不变，压力表实际是个电压表。当金属片受到的压力增大时，变阻器的阻值________，压力表示数________。(均选填“变大”“变小”或“不变”)

图Z8－3

2．[2015·朝阳二模] 如图Z8－4所示的电路中，当闭合开关，滑动变阻器的滑片向右移动时，电压表的示数增大，电流表的示数减小的电路图是( )

图Z8－4

3．[2015·西城一模] 物理科技小组设计了汽车有害尾气排放检测电路，如图Z8－5甲所示，R为气敏电阻，其阻值随有害尾气浓度β变化的曲线如图乙所示，R0为定值电阻，电源两端电压保持不变。当有害尾气浓度β增大时，则下列判断中正确的是( )

图Z8－5

A．电压表示数变大，电流表示数变小

B．电压表示数变大，电流表示数变大

C．电压表示数变小，电流表示数变小

D．电压表示数变小，电流表示数变大

4．[2015·海淀二模] 如图Z8－6所示是一种风速测定装置。其中风速表是由电压表改装而成，R为定值电阻，R1为滑动变阻器，“T”型管道的竖直管内装有可上下自由移动的轻质活塞，活塞通过轻质细杆和滑动变阻器的滑片相连。当风速变大时( )

第2页 共3页

图Z8－6

A．电压表示数变大

B．电压表示数变小

C．活塞上方气压变大

5．[2015·顺义二模] 把标有“6 V 3 W”的小灯泡L与最大阻值为100 Ω的滑动变阻器RH连接在总电压恒为18 V的电路中，灯丝电阻不随温度变化，如图Z8－7所示。电流表和电压表选择的量程分别为“0～0.6 A”和“0～15 V”。闭合开关S，在保证电路安全的情况下，移动滑动变阻器的滑片P，则下列说法中正确的是(

)

图Z8－7

A．向右移动滑片P，电流表和电压表示数均变小

龙文教育让您的孩子学会学习

上海龙文教学管理部 1 龙文教育学科辅导学案

教师: 赵广 学生: 年级: 9 日期:2013.10.27 星期:日 时段: 4-6

学情分析 新课

课 题 串联电路特点

学习目标与

考点分析 学习目标：

串联电路电流、电阻、电压特点。

串联电路动态变化。

串联电路故障分析。

考点分析：

学习重点

学习方法 讲练说相结合

学习内容与过程 龙文教育让您的孩子学会学习

上海龙文教学管理部 2 串联电路

定义：把电路元件逐个顺次连接起来的电路叫串联电路；串联电路特点：电流只有一条路径；各用电器互相影响

特点

电流：串联电路中电流处处相等

在如图所示的电路中，电源电压不变，电阻R1大于R2．闭合电键后，通过R1的电流I1与通过R2的电流I2的关系是（ ）

A 、I1＞I2 B 、I1=I2

C 、I1＜I2 D 、均有可能

电压：在串联电路中，总电压等于各部分电压之和。电压之比等于电阻之比。总电压等于分电压之和。

如图所示，已知R1=6Ω，U：U2=4:1，则R2的阻值是 Ω，U1：U2=

电阻：串联：R=R1+R2+……+Rn （串联电阻的总电阻的阻值比任何一个分电阻阻值都大）

1、小娟在修理电子玩具时，需要一个12Ω的电阻，但她手边只有阻值为2Ω、10Ω、20Ω、30Ω的电阻各一个，她可以选择其中的_____Ω和______Ω两个电阻______联来获得阻值为12Ω的电阻。
