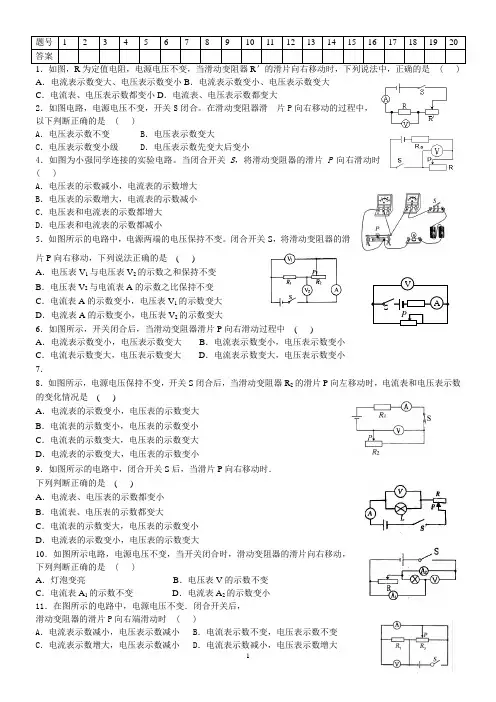

电路动态变化

1、串联电路中的动态变化：

例1：如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化: 电流表的示数

；电压表的示数

。(均选填“变大”、“不变”或“变小”)

分析方法：

1、先判断电流表、电压表所测的对象；

2、根据滑动变阻器的滑片移动情况及串联电路电阻特点

R总=R1+R2，判断总电阻变化情况；

3、根据I总=U总/R总，判断电流的变化情况；

4、先根据U1=I1R1判断定值电阻（小灯泡）两端电压的变化情况；

5、最后根据串联电路电压特点U总=U1+U2，判断滑动变阻器两端的电压变化情况。

例2：如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化:电流表的示数 ；电压表的示数 。(均选填“变大”、“不变”或“变小”)

例3：如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化:电流表的示数 ；电压表的示数 。(均选填“变大”、“不变”或“变小”)

例4：如图所示，闭合电键S，请判断电流表和电压表的示数变化:电流表的示数 ；电压表的示数 。(均选填“变大”、“不变”或“变小”)

例5：如图所示，闭合电键S，请判断电流表和电压表的示数变化:电流表的示数 ；电压表的示数 。(均选填“变大”、“不变”或“变小”)

例6:如图所示,闭合电键S,请判断电流表和电压表的示数变化:电流表的示数_______;电压表的示数________。 (均选填“变大”、“不变”或“变小”)

2、并联电路中的动态变化：

例1：如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化:电流表A1的示数 ；电流表A2的示数 ；电压表的示数 。（均选填“变大”、“不变”或“变小”）

分析方法：

在并联电路中分析电表示数变化时，由于并联电路各支路两端的电压和电源电压相等，所以应先考虑电压表的示数不变。又因为并联电路各支路相互独立，互不影响，可根据欧姆定律分别判断各支路中电流的变化，再根据I总=I1+I2分析得出干路中电流的变化，关键之处要分清电表所测的对象。 （例1图）

（例2（例3（例（例5（例6（例1

例2：如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化：电流表的示数

；电压表的示数

。（均选填“变大”、“不变”或“变小”）

例3：如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化：电流表的示数

；电压表的示数

。（均选填“变大”、“不变”或“变小”）

例4：如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化：电流表A1的示数 ；电流表A2的示数 ；电流表A3的示数 ；电压表V1的示数 ；电压表V2的示数 。（均选填“变大”、“不变”或“变小”）

例5：如图所示，闭合电键S，请判断电流表和电压表的示数变化：电流表A1的示数 ；电流表A2的示数 ；电压表的示数 。（均选填“变大”、“不变”或“变小”）

例6：如图所示，闭合电键S，请判断 电流表和电压表的示数变化：电流表A1的示数 ；电流表A2的示数 ；电压表的示数 。（均选填“变大”、“不变”或“变小”）

1．（嘉定区）在图所示的电路中，电源电压保持不变。闭合电键S，

当滑动变阻器的滑片 P 向左移动时，电流表 A 的示数将

，电压表V与电压表 V2 示数的差值跟电流表 A 示数的比值

( 选填“变小”、“不变”或“变大”)。

2．（金山区）在图所示的电路中，电源电压保持不变。闭合电键S后，当滑动变阻器滑片P自b向a移动的过程中，电压表V2的示数将_____________，电压表V1与电流表A的示数的比值将______________。（均选填“变大”、“不变”或“变小”）

3．（静安区）在图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器R1的滑片P向右移动时，电流表A2的示数I2将________（选填“变大”、“不变”或“变小”）；若电流表A1示数的变化量为ΔI1，电流表A2示数的变化量为ΔI2，则ΔI1________ΔI2（选填“大于”、“等于”或“小于”）。

4．（卢湾区）在图所示的电路中，电源电压保持不变。当电键S由断开到闭合时，电压表V示数将_____________。闭合电键后，当滑动变阻器滑片P向右移动时，电流表A1与电流表A示数变化量的比值将_____________。（均选填“变小”、“不变”或“变大”

5．（普陀区）在图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，电压表V的示数将___________（选填“变小”、“不变”或“变大”），电流表A1的变化值___________电流表A的变化值。（选填“大于”、“等于”或“小于”） （例2（例3（例4（例5（例6R2 P A

A1 S R1 V A1 A2 R1

R2

S

V S

A A1 P

图3 PA1AV1R2RS图7

6．（松江区）在图所示的电路中，电源电压不变，闭合电键S，当滑片P向右移时，电压表V的示数将______________（选填“变大”、“不变”或“变小”），电流表A1示数的变化量△I1和电流表A示数的变化量△I之比值________________（选填“大于1”、“等于1”或“小于1”）。

7．（杨浦区）在图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片 P 向右移动时，电流表 A1的示数将

，电流表A与电流表 A2 示数的差值跟电压表V示数的比值

____________（ 均选填“变小”、“不变”或“变大”）。

8．（长宁区）在图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向左移动时，电流表A的示数将___________，电压表V与电压表V1示数的差值跟电压表V1示数的比值___________。（均选填“变小”、“不变”或“变大”）

9．（青浦区）在图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右滑动时，电流表A1的示数将________________（选填“不变”、“变小”、“变大”）,电流表A与电流表A1示数的差值跟电流表A示数的比值__________（选填“不变”、“变小”、“变大”）。

10．（虹口区）在图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，电压表V的示数将___________，电流表A1与电流表A2示数的比值将____________。（均选填“变小”、“不变”或“变大”）

11．（黄浦区）在如图所示的电路中，电源电压保持不变，Rl为定值电阻，R2为滑动变阻器。闭合电键S后，若将滑动变阻器滑片P自b向a端移动，则电流表A的示数将 （选填：“变大”、“变小”或“不变”），电压表V2的示数变化值与电压表V1的示数变化值的比值将 （选填“小于1”、“等于1”或“大于1”）。

12．（浦东新区）在图所示的电路中，电源电压保持不变。电键S由断开到闭合，电压表V的示数将 ______(选填“变小”、“不变”或“变大”)，电流表A1示数的变化量与电流表A示数的变化量的比值________(选填“小于1”、“等于1”或“大于1”)。

13．（徐汇区）在图所示的电路中，电源电压保持不变，电键S、S2闭合。当电键S2由闭合到断开时，电流表A1的示数将___________，电压表V与电流表A示数的比值将____________。（均选填“变大”、“不变”或“变小”）

14.（闸北区）在图所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片向右移动时，电压表V的示数将 ，电流表A与电流表A1示数的比值将 （均选填“变大”、“不变”或“变小”）。

动态电路及电路故障分析 A R1 P R2

S V1 V2

V

P

V R2

R1 S A1

A2

a

S

R2 R1

V22 V1 A

b

p

1、串联电路是分压电路，在串联电路中，电阻越大的，分的电压越

（多或少）；并联电路是分流电路，在并联电路中，电阻越大的分的电流越

（多或少）。

2、在串联电路中，当只有其中一个电阻的阻值变大时，它的总电阻将变 （大或小）；在并联电路中，当只有其中一个电阻的阻值变大时，它的总电阻将变

（大或小）。

3、有公式I=U/R得，当电压不变时，电阻越大，电流就越 （大或小）；有公式U=IR得，通过电阻的电流越大，它两端的电压也越

（大或小）；

4、 是断路； 短路。

5、电流表的特点是电阻很 （大或小），通常相当于 ，电压表的特点是电阻很 （大或小），通常相当于 。

三、典型例题 动态电路部分

第一种类型：滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化

（一）．串联电路中滑动变阻器的滑片P的位置的变化引起的变化

例一、如图1，是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断A表和V表的变化。

分析；先确定电路，再看电阻的变化，再根据欧姆定律判断电流的变化，最后根据欧姆定律的变形公式判断电压的变化。

针对练习

（1）、如图2，当滑片P向左移动时，A表和V表将如何变化。

（2）、如图3，当滑片P向左移动时，A表和V表将如何变化

（3）、在如图4所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（ ）

(A)电流表示数变大，灯变暗。 (B)电流表示数变小，灯变亮。

(C)电压表示数不变，灯变亮。 (D)电压表示数不变，灯变暗。

（4）、在如图5所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（ ）

(A)电压表示数变大，灯变暗。

(B)电压表示数变小，灯变亮。

(C)电流表示数变小，灯变亮。

(D)电流表示数不变，灯变暗。

（二）、并联电路中滑动变阻器的滑片P的位置的变化引起的变化

例二、如图6，当滑片P向右移动时，A1表、A2表和V表将如何变化？

分析：先确定电路，然后看准每个电表分别测的谁的电压和电流值，再根据欧姆定律判断变化，欧姆定律无法判断的再用电路的电流、电压、和电阻的关系判断。

针对练习

（5）、如图7，当滑片P向右移动时，A1表、A2表和V表将如何变化？
