【知识清单】

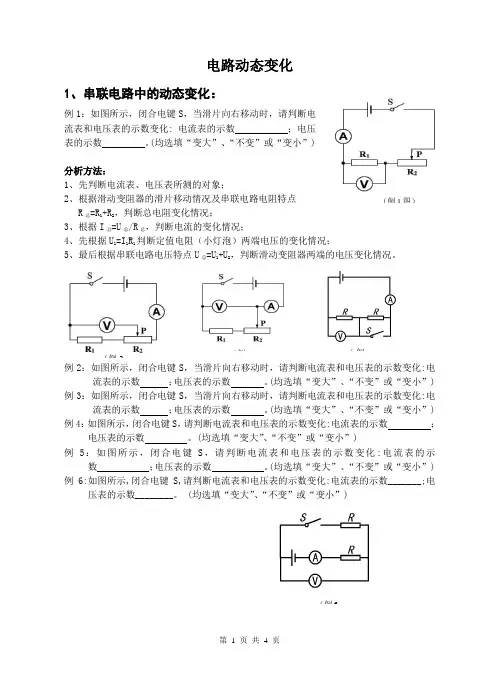

1. 电路动态变化分析

解题步骤：

（1）简化电路。（2）弄清电路连接方式。

（3）根据欧姆定律和串并联电路的特点分析电学相关物理量的变化。

解题方法：

先局部（滑动变阻器、电路中的开关、电路中的哪个故障元件怎么变化），再整体（看整个电路的总电阻怎么变化），最后再看局部（要判断的电学物理量如何变化）。

2. 电路故障判断

【典型例题】

[例1]如图1，是伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断○A表和○V表的变化。

【变式1 】如图2所示，电源电压不变。滑片P向左移动时，滑动变阻器R2两端的电压U2将变 。 如果将R1换成小灯泡，滑片P向左移动时，灯泡亮度将变 。

【变式2】如图3，电源电压不变。当滑片P向右移动时，○V表 、A1 表变 、 A2表变 （均选填“变大”、“变小”或“不变”）。

【变式3】如图4所示，闭合开关K，当滑动变阻器的滑片P向右移动时，电流表A的示数将________(选填“变小”、“不变”或“变大”)。

[例2]在如图5所示的电路中，电源电压不变。将开关K闭合，则电流表的示数将______，电压表的示数将________(均选填“变大”、“变小”或“不变”)。 图2 图3

图5 图6 3 图2 图3

图4

【变式4】如图6所示，当开关由闭合到断开时，电压表和电流表的示数变化的情况是： A1______；A2 ______；V ________。

【提高练习】

1．（08河南）图1所示的是握力计的原理图，其中弹簧上端和滑动变阻器滑片固定在一起，AB间有可收缩的导线，R0为保护电阻，电压表可显示压力的大小。则当握力F增加时电压表的示数将：（ ）

A．变大 B．变小 C．不变 D．无法确定

2．（08宁波）如图2所示，电源电压保持不变。闭合开关S，在滑动变阻器的滑片由中点向右移动的过程中，下列说法错误的是（ ）

A．灯泡L的亮度不变 B．电流表A1示数变大

C．电流表A2示数变小 D．电压表V示数不变

3．(09常德)如图3所示电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电表的示数变化情况是( )

A．电流表示数增大，电压表示数增大 B．电流表示数减小，电压表示数增大

C．电流表示数不变，电压表示数不变 D．电流表示数减小，电压表示数不变

4． （08十堰改编）（多选）如图4所示电路中，电源电压保持不变。闭合开关S1、S2，两灯都发光，当把开关S2断开时，则( )

A．L1亮度不变，电流表示数变小 B．L1的亮度不变，电流表示数变大

B．L1的亮度增大，电流表示数不变 D．L1亮度减小，电流表示数变小

5． 在如图5所示的电路图中，当开关K闭合时 （ ）

A．整个电路发生短路 B．电流表示数变小

C ．电流表示数不变化 D ．电流表示数变大

图4

图图5

6． (2008成都)为了了解温度的变化情况，小王同学设计了图6所示的电路。图中电源电压保持不变，R是定值电阻，Rt是热敏电阻，其阻值随温度的降低而增大，在该电路中，可以通过电流表或电压表示数的变化来判断温度的变化情况。小王在连接好电路且闭合开关后做了以下的实验，往Rt上擦一些酒精，然后观察电表示数的变化情况。他观察到的现象应该是（ ）

A. A表和V表示数均变小 B. A表示数变大，V表示数变小

C. A表示数变小，V表示数变大 D. A表和V表示数均变大

7．（2006成都） 小张同学在某次实验中，连接了图7所示电路后，闭合开关，小灯泡正常发光，电流表、电压表均有读数。实验进行中的某个时刻，灯泡突然熄灭，电压表示数明显增大，电流表的示数为零。在分析故障原因时，小张列出了以下几条：

①灯丝被烧断； ②灯泡被短路；③滑动变阻器的电阻丝被烧断； ④灯泡左侧接线柱的连接导线松开。其中有可能的是（ ）

A．①③ B．①④ C．②③ D．②④

8．（2007成都）如图8所示的电路，电源电压不变，除灯泡电阻外，其余电阻不计。闭合开关S1、S2，两灯都发光。当把开关S2断开时，灯泡L1的亮度及电流表示数变化的情况是（ ）

A．L1亮度不变，电流表示数不变 B．L1亮度不变，电流表示数变小

C．L1变亮，电流表示效不变 D．L1变亮。电流表示数变小

9．（2010，镇江）将光敏电阻 R、定值电阻 R0、电流表、电压表、开关和电源连接成如图9所示电路．光敏电阻的阻值随光照强度的增大而减小．闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是（ ） 图7 图8 图9 5 图10 图11 A．电流表和电压表表示数均变小 B．电流表表示数变大，电压表表示数变小

C．电流表示数变小，电压表表示数变大 D．电流表和电压表表示数均变大

10． （2010，哈尔滨）如图10所示的两个电路中，电源电压恒定且相等，两个灯泡的规格相同。闭合开关S，当滑动变阻器的滑片P都从中点向右滑动的过程中，关于灯泡L1和L2的亮度情况，下列判断正确的是 （ ）

A．L1和L2都变亮 B．L1和L2都变暗 C．L1始终比L2亮 D．L2始终比L1亮

11． （2010，烟台）在图11所示的电路中，当开关闭合后，滑动变阻器滑片P向右移动时，对电表读数的变化，分析正确的是

A．电流表A、电压表V1示数都减小，电压表V2示数增大

B．电流表A、电压表V1示数都变大，电压表V2示数变小

C．电流表A的示数减小，两电压表示数不变 D．三个电表的示数都不变

12． 小明观察了市场上自动测高仪后，设计了以下四个电路（其中R’是滑动变阻器，R是定值电阻，电源两极间电压恒定）。其中能实现身高越高，电压表示数越大的电路是（ ）

13. 物理实验活动中，设计了下所示的四种用电流表和电压表示数反映弹簧所受压力大小的电路，其中R´是滑动变阻器，R是定值电阻，电源两极间电压恒定。四个电路中有一个电路能实现压力增大，电表示数增大，这个电路是 （ ） 6 图14

14. 如图13所示的电路中，电源两端电压为6V并保持不变，定值电阻R1的阻值为100Ω，滑动变阻器R2的最大阻值为50Ω。当开关S闭合，滑动变阻器的滑片P由b端移到a端的过程中，下列说法中正确的是（ ）

A．电压表的示数变大，电流表的示数变小 B．电流表和电压表的示数都不变

C．电流表的示数变化范围为0．2A~0．6A D．电压表的示数变化范围为1V~6V

15. （09晋江）如图14是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，这时电流表和电压表均有读数。则故障原因可能是（ ）

A．L1断路 B．L1短路 C. L2短路

D. L2断路

16. 如图15所示的电路中；电源电压和灯泡电阻保持不变，闭合开关S，将滑动变阻器的滑片P向右移动，则 （ ）

A．电流表示数增大，电压表示数减小 B．电流表示数减小，电压表示数增大

C．电流表示数增大，电压表示数增大 D．电流表示数减小，电压表示数减小

17. 如图16所示，电源电压保持不变时,当滑动变阻器滑片P向右滑动过程中

A．电压表V示数变小 B．电流表A1示数变大

C．电流表A2示数不变 D．电流表A2示数变小

18. （2010，烟台）在做测电阻的实验时的器材有：电源、电压表、电流表、滑动变阻器、开关、待测电阻及导线若干。小明在连接电路过程中，由于疏忽，把电压表和电流表的位置给颠倒了，其它连接正确无误．这个电路闭合开关后所产生的现象是

A．电流表有读数，电压表的读数几乎为零 B．电压表将被烧坏

C．电压表有读数，电流表的读数几乎为零 D．电流表将被烧坏 图16 图
