测绘技术中的等高线绘制方法与技巧

测绘技术中的地形测量与等高线绘制方法地形测量与等高线绘制方法在测绘技术中扮演着重要的角色。

地形测量是指对地表地形特征进行测定和测量的过程，而等高线绘制则是将地面的各种高度信息用等高线的形式表现出来。

本文将从地形测量的原理和方法入手，探讨等高线绘制的技术和应用。

地形测量是测绘技术中的一项基础工作，它涉及到多个学科领域，包括测量学、地理学和地形学等。

地形测量的原理主要基于测量学的理论和方法，如三角测量、导线测量和水准测量等。

在地形测量中，最常用的是全站仪和全球导航卫星系统（GNSS）等设备，通过采集点的坐标和高程数据，绘制出地形图和数字高程模型（DEM）等。

地形测量的过程可以分为野外测量和室内计算两个步骤。

野外测量是指在实地进行测量的过程，通常需要在地面上放置控制点，并使用测量仪器记录点的坐标和高程数据。

在野外测量中，还会使用到地面特征的观测方法，如交叉距离、梯形高程和可视目标等。

这些观测方法可以帮助测量员更准确地测量地形特征，提高数据的可靠性。

室内计算是指在计算机上进行数据处理和分析的过程。

通过将野外测量得到的数据输入到计算机中，可以进行各种数据处理和模型构建。

在地形测量中，最常用的计算方法是插值法和等高线描绘法。

插值法是指通过已知点的高程数据，推算未知点的高程值。

等高线描绘法则是将高程值相等的点用等高线连接起来，形成等高线图。

等高线是地图中常见的符号之一，它能够直观地表达地形的起伏和坡度。

等高线的绘制方法有多种，最常用的是等间距法和等差法。

等间距法是指在地图上每隔一定距离绘制一条等高线，这样可以使地图更简洁明了。

等差法则是按照一定的高程差值绘制等高线，这样可以更好地表达地形的细微变化。

除了等间距和等差，还有其他的等高线间隔方法，如自动计算、手动描绘和曲率等。

等高线绘制方法还可以通过计算机软件来实现。

现在各种GIS软件和地图绘制工具都提供了等高线绘制的功能。

通过使用这些工具，可以方便地将地形数据转换为等高线图，提高绘图效率和准确度。

测绘技术中的等高线生成方法测绘技术是一门通过测量和记录地面上的各种信息来制作精确地图的科学与技术。

等高线是测绘中常用的一种重要表达方式，用于表示地形的高度差异。

在地理信息系统、土地规划、环境评估等领域，等高线的生成方法具有重要的应用价值。

一、等高线生成方法的背景在过去，制作等高线的主要方法是人工绘制。

通过测量地形点的坐标和高程，测绘员会使用传统的图纸绘图工具来描绘出等高线。

然而，这种方法费时费力，且容易出现误差。

随着科技的进步，电子测绘仪器和计算机软件的广泛应用，测绘技术中的等高线生成方法也得到了重大改进和革新。

二、基于测量数据的等高线生成方法现代测绘技术中得到广泛应用的等高线生成方法包括基于测量数据的插值方法和数据处理方法。

1. 插值方法插值方法是指通过已测量的离散地形点的数据来推测缺失地形点的数据，以此生成等高线。

常见的插值算法包括：反距离权重插值法、径向基函数插值法、Kriging插值法等。

这些方法利用测量数据中的空间关系和变量间的相关性，通过数学模型来推算未知点的高程值。

然后，根据这些推算结果，使用线性插值或者其他方法来绘制等高线。

2. 数据处理方法除了插值方法，等高线的生成还可以通过数据处理方法。

常见的数据处理方法包括地形分析、地形描线和地形重建等。

地形分析是指通过各种计算方法对测量数据进行分析，识别出地形特征，如山脊、河流、岭谷等。

地形描线是根据已知地形特征的位置和形状，通过连接这些地形特征点从而描绘等高线。

地形重建是通过建立数学模型，将测量数据转化为地形表面的表示形式，从而生成等高线。

三、基于遥感数据的等高线生成方法随着遥感技术的快速发展，遥感数据成为测绘中另一种重要的等高线生成数据源。

遥感数据包括航空摄影和卫星影像等，具有广阔的覆盖范围和高分辨率。

基于遥感数据的等高线生成方法主要包括数学建模和图像处理两个方面。

1. 数学建模在数学建模中，遥感数据会通过分析和处理转化为地形高程信息。

测绘技术中如何制作等高线图测绘技术是指通过测量和计算方法，获取地球表面地理实况的准确数据，以绘制地图和进行空间分析。

在测绘技术中，等高线图是一种常见的地形图形式，它描述了地球表面上的地势高度变化。

等高线图的制作需要复杂的测量和数据处理过程，下面将介绍测绘技术中如何制作等高线图的一般流程和方法。

首先，制作等高线图需要进行地面高程的测量。

测量高程的一种常用方法是采用全站仪或GPS仪器，通过测量地面或建筑物上不同点的高程值，以及这些点之间的距离和方位角，来确定地面形状和地势的变化。

此外，测量过程中还需考虑大气折射等因素的影响，进行相应的修正。

接下来，得到高程数据之后，需要进行数据处理和分析。

首先，要将所有测量得到的高程数据以数字形式存储，并进行数据清理和筛选，去除异常值和误差。

然后，根据地面实际的地形变化情况，确定适当的间隔，将地面划分为若干个等高线间隔区间。

例如，可以根据地形的陡峭程度和特征来确定不同区间的等高线间隔，使得表达地貌特征的等高线能够更加清晰地显示。

在数据处理的过程中，还需要进行插值操作，补充缺失的高程数据。

插值是一种利用已知点的属性值，推断未知点的数值或属性的方法。

在等高线图的制作中，如果某些地区缺少测量数据，可以利用插值方法来预测这些缺失点的高程值。

常用的插值方法包括反距离加权插值法、克里金插值法等，根据实际情况选择适合的方法进行处理。

然后，可以利用插值得到的高程数据，根据设定的等高线间隔，绘制等高线。

一种常用的绘制方法是绘制等高线的中线，并在中线两侧用符号表示地形的陡峭程度。

在绘制过程中，需要注意等高线的闭合、连接和变化等情况，使得等高线图的表达更加准确和合理。

此外，还可以通过配色方案和图例，增强等高线图的可视化效果，使得地形特征更加直观和清晰。

最后，制作等高线图后还需要进行质量评估和验证。

通过与实际地形进行对比，验证等高线图的准确性和可信度。

同时，在绘制等高线图的过程中，还需注意数据的处理和分析方法是否科学和合理，以及绘制的结果是否符合地形特征的实际情况等，对于错误和偏差进行修正和调整。

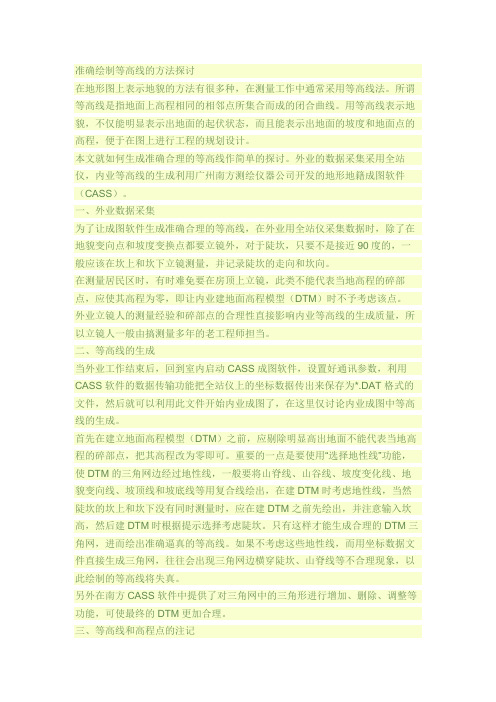

准确绘制等高线的方法探讨在地形图上表示地貌的方法有很多种，在测量工作中通常采用等高线法。

所谓等高线是指地面上高程相同的相邻点所集合而成的闭合曲线。

用等高线表示地貌，不仅能明显表示出地面的起伏状态，而且能表示出地面的坡度和地面点的高程，便于在图上进行工程的规划设计。

本文就如何生成准确合理的等高线作简单的探讨。

外业的数据采集采用全站仪，内业等高线的生成利用广州南方测绘仪器公司开发的地形地籍成图软件（CASS）。

一、外业数据采集为了让成图软件生成准确合理的等高线，在外业用全站仪采集数据时，除了在地貌变向点和坡度变换点都要立镜外，对于陡坎，只要不是接近90度的，一般应该在坎上和坎下立镜测量，并记录陡坎的走向和坎向。

在测量居民区时，有时难免要在房顶上立镜，此类不能代表当地高程的碎部点，应使其高程为零，即让内业建地面高程模型（DTM）时不予考虑该点。

外业立镜人的测量经验和碎部点的合理性直接影响内业等高线的生成质量，所以立镜人一般由搞测量多年的老工程师担当。

二、等高线的生成当外业工作结束后，回到室内启动CASS成图软件，设置好通讯参数，利用CASS 软件的数据传输功能把全站仪上的坐标数据传出来保存为*.DAT格式的文件，然后就可以利用此文件开始内业成图了，在这里仅讨论内业成图中等高线的生成。

首先在建立地面高程模型（DTM）之前，应剔除明显高出地面不能代表当地高程的碎部点，把其高程改为零即可。

重要的一点是要使用“选择地性线”功能，使DTM的三角网边经过地性线，一般要将山脊线、山谷线、坡度变化线、地貌变向线、坡顶线和坡底线等用复合线绘出，在建DTM时考虑地性线，当然陡坎的坎上和坎下没有同时测量时，应在建DTM之前先绘出，并注意输入坎高，然后建DTM时根据提示选择考虑陡坎。

只有这样才能生成合理的DTM三角网，进而绘出准确逼真的等高线。

如果不考虑这些地性线，而用坐标数据文件直接生成三角网，往往会出现三角网边横穿陡坎、山脊线等不合理现象，以此绘制的等高线将失真。

测绘技术中的等高线生成方法介绍简介：测绘技术是一门将地表或地下物体的位置、形状、大小等要素进行测量、表达和处理的技术。

而等高线生成方法则是在测绘中常用的一种方法，用于表示地形表面上具有相同高度的点的连线。

本文将介绍测绘技术中的等高线生成方法以及其应用。

一、等高线生成方法1. 推导法推导法是一种基于地形地貌的特点来进行等高线生成的方法。

它通过观察地形图或现场实地勘察，根据地形地貌的规律推导出等高线的位置。

这种方法适用于地形比较简单、规律明显的区域。

推导法的优点是生成的等高线图清晰明了，不易产生误差。

缺点则是需要进行大量的人工观察和勘察，工作量较大。

2. 等高线插值法等高线插值法是一种利用已知地形点的高程数据进行计算，从而生成等高线图的方法。

它基于地形点之间的高程变化规律，通过插值算法来计算出其他位置的高程值，并绘制相应的等高线。

常见的等高线插值方法有三角网剖分法、地形剖面法、反距离加权法等。

这种方法的优点是可以利用现有的高程数据进行等高线生成，工作效率较高。

缺点则是对于地形变化较大、数据密度较低的区域，生成的等高线可能会出现误差。

3. 数字高程模型(DTM)方法数字高程模型方法是一种以数字高程模型为基础进行等高线生成的方法。

数字高程模型是通过数字化、插值等处理得到的地表地形模型。

在数字高程模型中，地表被分割成一系列的小区域，每个区域包含一个高程值。

通过对这些区域内的高程值进行处理，可以生成相应的等高线。

数字高程模型方法的优点是可以通过自动化的方式生成等高线，减少了人力工作量。

缺点则是需要进行大量的数据处理，时间和计算资源消耗较大。

二、等高线生成方法的应用1. 地形分析和制图等高线是地形表面上具有相同高度的点的连线，通过生成等高线图，可以直观地展示地形的起伏和变化。

这对于地形分析和制图非常重要。

等高线图可以帮助人们了解地形的特点、形态和变化趋势，为地质探测、城市规划、水资源管理等提供重要的参考和依据。

测绘技术中的等高线描绘方法详解引言测绘技术是一项广泛应用于地理信息系统、城市规划、环境保护等领域的重要技术。

而等高线作为一种常用的地形表示方法，在测绘技术中起着重要的作用。

本文将详细介绍测绘技术中的等高线描绘方法。

一、等高线的概念和作用等高线，又称等高线线条，是用来描绘地形或海底地貌的曲线。

等高线连接具有相同海拔高度的点，通过等高线可以直观地呈现地形的起伏和地势变化。

等高线在测绘技术中具有重要的作用，可用于地理信息系统的数据采集与处理、地形地貌分析、工程勘察设计等方面。

二、等高线的描绘方法（1）等高面法等高面法是等高线描绘的基本方法之一，通过在地图上连接固定海拔高度的点，构成一系列闭合的等高线。

等高面法通常适用于地形较为平坦的地区。

在描绘等高线时，要注意等高线的间距，以保证等高线之间既能清晰表达地貌特征，又不至于过于密集。

（2）等高比例法等高比例法是用等高线将地图上海拔高度相同的点连接起来，构成一系列闭合的等高线。

等高比例法适用于地形起伏较大的地区。

在描绘等高线时，要根据地形地貌的特点确定等高比例，以保证等高线之间的距离与地形起伏的差异相适应。

（3）等高点法等高点法是根据现有的地形数据，通过等高点描绘出等高线的方法。

等高点是具有相同海拔高度的点，等高点法通过将等高点连接起来，形成一系列闭合的等高线。

等高点法适用于地形数据较为稳定的情况，可以较为精确地描绘出地形的起伏。

三、等高线的注意事项（1）描绘等高线时需要结合实地测量和地形数据，保证描绘的准确性和可靠性。

（2）在描绘等高线时，要注意等高线之间的间隔，以保证等高线的连续性和清晰性。

（3）在描绘等高线时，要根据地形和地貌的实际情况，选择合适的等高线描绘方法。

（4）在测绘等高线时，要注意地形的起伏和地势的特点，合理确定等高线之间的间距和密度。

四、等高线的应用领域等高线作为一种常用的地形表示方法，广泛应用于地理信息系统、城市规划、环境保护等领域。

在地理信息系统中，等高线可用于分析地形地貌、制作立体地图等；在城市规划中，等高线可以用于确定道路、建筑物的位置和高度；在环境保护方面，等高线可用于分析水资源的分布和变化。

测绘中的等高线提取与地形图制作引言：测绘作为一门科学技术，旨在通过各种测量手段获取地球表面的地理信息，并将其呈现在制图上。

其中，等高线提取和地形图制作是测绘工作中不可或缺的环节。

本文将深入探讨等高线提取与地形图制作的方法和技巧，并探讨其在现代社会中的应用。

等高线提取与地形图制作的重要性：等高线是指在地图上表示地形高度差异的等高线条。

等高线提取是将实际地形表面的高度数据转化为等高线的过程。

地形图则是通过等高线和其他测量数据的配合，绘制出地球表面的地形特征图。

等高线提取和地形图制作对于地理数据的分析和应用有着重要意义。

一、等高线提取的方法和技巧：1.基于遥感数据的等高线提取：遥感数据是利用航空或卫星探测设备收集地表信息的技术。

利用遥感数据进行等高线提取，能够提高测绘的效率和准确性。

通过应用雷达、光学和激光等遥感技术，可以获取不同分辨率和精度的地表高程数据，从而进行等高线的提取。

2.基于地面测量的等高线提取：地面测量是利用测量仪器对地面进行实地测量的方法。

通过在地面选取一定数量的控制点，并利用全站仪或GPS等测量设备对其进行高程测量，然后通过测量数据的处理和分析，提取出地形高程的等高线数据。

二、地形图制作的方法和技巧：1.绘制等高线：地形图的基础是等高线，等高线的绘制要遵循一定的规范和标准。

在地形图制作中，需要将等高线绘制为光滑曲线，并注意等高线之间的间距和密度。

为了提高地形图的可读性，还可以根据地势变化的趋势和斜率绘制剖面线，以更好地展示地形特征。

2.添加地形特征：地形图的制作不仅仅局限于等高线的表达，还应注重地形特征的描绘。

例如，通过引入地形图元素，如山脉、河流和湖泊等，可以更加直观地呈现地球表面的地形特征。

同时，添加适当的色彩、阴影和图例等辅助元素，可以进一步提升地形图的可视化效果。

三、等高线提取与地形图制作的应用：1.城市规划：在城市规划中，等高线提取和地形图制作可以提供详细的地形信息，帮助规划师更好地了解城市地形的特点和限制。

测绘技术中如何进行等高线绘制测绘技术在现代社会中扮演着重要的角色，它涉及到地理信息、地形地貌、土地利用等方面的综合学科。

其中，等高线绘制作为测绘技术中的一项重要内容，被广泛应用于地形图、城市规划、农田设计等领域。

本文将从测绘技术的原理、设备的选择、数据处理及应用等方面展开讨论，以探讨如何进行等高线绘制。

一、测绘原理等高线绘制的基础是测量地形地貌的高程信息。

高程指的是地面某一点相对于某一参考面的垂直距离。

通常，我们采用全站仪或GPS等测绘设备进行高程测量，通过对多个地点进行高程测量，可以获取一系列的高程数据，进而描绘出地形的起伏和变化。

二、设备选择不同的任务和环境需要选择不同的设备来进行等高线绘制。

全站仪是一种多功能的测量仪器，可以同时进行方位角和高程的测量，适用于小范围的地形测量。

而GPS则是一种全球定位系统，适用于大范围地形测量，可以快速获取大量的高程数据。

此外，还有一些特殊设备，比如激光测距仪、航空摄影测量等，可以用于特定的测绘任务。

三、数据处理等高线绘制的关键在于高程数据的处理。

首先，需要对采集到的高程数据进行分类和平差，以保证数据的准确性和可靠性。

其次，需要选择合适的等高线间距和等高线精度，以满足实际需求。

最后，通过插值算法，将离散的高程数据转化为连续的等高线线条，以形成地形地貌的可视化。

四、应用领域等高线绘制在地理信息系统(GIS)、城市规划、农田设计等领域都有广泛的应用。

在GIS中，等高线绘制可以用于地形分析、洪水模拟、地质勘探等方面，为地理数据的管理和决策提供支持。

在城市规划中，等高线绘制可以用于确定城市的地貌特征，规划市区的交通、排水和绿地布局等。

在农田设计中，等高线绘制可以帮助农民了解土地的利用状况，科学合理地进行田块的划分和农作物的种植。

结语测绘技术中的等高线绘制是一项复杂而有意义的任务。

它需要准确的测量数据、专业的设备和科学的数据处理方法。

通过等高线绘制，我们可以更好地了解地形地貌的特征，为城市规划和农田设计等工作提供科学依据。

测绘技术等高线绘制规范要求导语：测绘技术在现代社会中扮演着重要的角色，其中等高线绘制作为测绘的一项重要技术，更是需要严格的规范要求来保证绘制结果的准确性和可靠性。

本文将论述测绘技术等高线绘制的规范要求。

一、等高线绘制技术简介等高线绘制技术是指利用测量数据，将同一等值高度的点连接而成的线条进行绘制。

这项技术常用于地形图、地质图等地理信息系统中，用于反映地形和地貌的变化。

等高线绘制在城市规划、环境监测、水文地理等领域都具有广泛的应用价值。

二、等高线绘制规范要求1. 数据收集与处理：等高线绘制的第一步是数据收集与处理。

在野外测量时，需要使用先进的测量仪器如全站仪或GPS等，获取地面高程等数据。

在处理数据时，需要注意对于异常数据的排除，以及数据的精度和准确性的确定。

2. 插值算法选择：等高线绘制中，数据的插值算法选择对于结果的准确性有着重要的影响。

常用的插值算法有三角网插值法、反距离加权法等。

在选择插值算法时，需要根据实际情况进行决策，并结合专业知识和经验进行判断。

3. 分级绘制：等高线绘制中，根据地形和地貌的变化情况，需要进行分级绘制。

通常，等高线按照10米或20米为一个等级进行绘制。

较为陡峭的地形可能需要更高的等级，而较为平缓的地形则可以采用较低的等级。

分级绘制的目的在于更好地反映地形的变化和特征。

4. 标识与注释：等高线绘制的另一个要求是必须进行标识与注释。

这些标识与注释可以包括高度数值、等高线间距、等高线等级等信息。

这些信息的添加可以使地图更易阅读和理解，并为相关专业人员提供更多的参考信息。

5. 等高线绘制的精度要求：等高线绘制的精度要求是十分严格的，通常在国家标准中规定了相关的精度要求。

等高线线型的最大误差一般不得大于标准初测精度的3倍，绘图符号与等高线线型的标识要清晰明了。

通过严格的精度要求和标准，可以确保等高线绘制结果的准确性和可靠性。

结语：测绘技术等高线绘制是一项重要的技术工作，其结果的准确性对于地理信息系统和相关领域的工作具有决定性的影响。

等高线图的制作方法与注意事项等高线图是一种常用的地图表示方法，可以清晰地展示地形的高度变化。

它在地理学、地质学、气象学等领域具有很重要的应用价值。

制作等高线图并不难，但需要一些基本的地图知识和技巧。

本文将介绍等高线图的制作方法以及一些需要注意的事项。

一、搜集地形数据要制作等高线图，首先需要搜集地形数据。

地形数据可以通过各种方式获取，如卫星遥感、测绘、地理信息系统等。

选择适合的数据源对于制作准确的等高线图至关重要。

另外，需要确保数据的准确性和完整性，避免因为数据缺失或错误导致等高线图不准确。

二、数据预处理在将地形数据用于等高线图制作之前，需要进行一些数据预处理工作。

首先是数据清洗，去除不必要的噪声和异常值，以提高数据的准确性。

然后是数据插值，将数据点之间的缺失值通过插值算法填充，使得地形数据更加连续和平滑。

常用的插值方法包括最邻近插值、反距离加权插值等。

三、等高线划分等高线图的核心就是等高线的划分。

等高线是连接同一高度地点的曲线。

为了制作等高线图，需要选择适当的高度间隔来划分等高线。

高度间隔的选择会影响到等高线图的密度和表现形式。

通常情况下，高度间隔选择越小，等高线图越密集，能更准确地表示地形变化。

而高度间隔选择越大，等高线图越简化，更适合于大面积的地形展示。

四、等高线绘制等高线绘制是等高线图制作的关键步骤。

可以利用地图绘制软件进行绘制，如ArcGIS、QGIS等。

首先，需要在地图上标注等高线的高度数值，以便读者能够准确理解地形的变化。

其次，根据高度间隔，将等高线绘制在合适的位置。

可以使用线条的粗细、颜色等不同的表现形式来显示不同高度的等高线，以增加等高线图的可读性。

五、阴影渲染除了等高线本身，阴影渲染也是制作等高线图的一项重要工作。

阴影渲染能够突出地形的立体感，使等高线图更加生动。

阴影的生成可以通过光照模型来实现，根据地形的高度和光源位置确定地图上的明暗变化。

阴影的强弱和方向可以根据需求进行调整，以达到最佳的效果。
