三、简答题1、建筑构造的设计原则有哪些?答:1)满足建筑使用功能的要求;2)确保结构安全;3)适应建筑工业化和建筑施工的需要;4)注重社会、经济和环境效益;5)注重美观。
2、建筑(jiànzhù)剖面图指的是什么,其有何用途?答:建筑剖面图是用一假想的垂直剖切面将房屋剖开,移去观察(guānchá)与剖切平面之间的房屋部分,作出剩余部分的房屋的正投影图,简称剖面图。
建筑剖面图主要表示房屋的内部结构、分层情况、各层高度、楼面和地面的构造以及各配件在垂直方向上的相互关系等内容。
在施工中,可作为进行分层、砌筑内墙、铺设楼板和屋面板以及内装修等工作的依据,是与平、立面图相互配合的不可缺少的重要(zhòngy ào)图样之一。
3、特级工程和一级工程各有何主要特征?答:特级:1)列为国家重点项目或以国际性活动为主的特高级大型公共建筑;2)有全国性历史意义或技术要求特别复杂的中小型公共建筑;3)30层以上建筑;4)高大空间有声、光等特殊要求的建筑物。
一级:1)高级大型公共建筑;2)有地区性历史意义或技术要求复杂的中、小型(xiǎoxíng)公共建筑;3)16层以上、29层以下或超过50m高的公共建筑(ɡōnɡɡònɡ jiàn zh ù)。
4、建筑立面色彩处理时,应注意哪些问题?答:1)色彩处理要注意统一与变化,并掌握好尺度。
2)色彩运用应符合建筑性格。
3)色彩运用要与环境有机结合,既要与周围相邻建筑、环境气氛相协调,又要适应各地的气候条件与文化背景。
5、地基与基础的设计有哪些要求?答:1)地基应具有足够的承载能力和均匀程度。
2)基础应具有足够的强度和耐久性。
3)经济技术要求。
四、构造图示题1、绘图说明民用建筑中承重内、外墙处的定位轴线的位置。
第5章楼梯5.1复习笔记一、楼梯的组成、形式、尺度1.楼梯的组成楼梯一般由梯段、平台、栏杆扶手组成,如图5-1所示。
图5-1楼梯的组成(1)梯段梯段,又称梯跑,是联系两个不同标高平台的倾斜构件,通常为板式梯段,也可由踏步板和梯斜梁组成梁板式梯段。
梯段的踏步步数一般在3~18级为宜。
(2)楼梯平台按平台所处位置和标高不同,分为中间平台和楼层平台。
①中间平台,两楼层之间的平台,用来供人们行走时调节体力和改变行进方向。
②楼层平台,与楼层地面标高齐平的平台,除与中间平台相同的作用外,还用来分配从楼梯到达各楼层的人流。
(3)栏杆扶手栏杆扶手是设在梯段及平台边缘的安全保护构件。
①当梯段宽度不大时,可以只在梯段临空面设置。
②当梯段宽度较大(3股人流以上)时,非临空面应加设靠墙扶手。
③当梯段宽度很大(4股人流以上)时,需在梯段中间加设中间扶手。
2.楼梯形式楼梯形式的选择取决于所处位置、楼梯间的平面形状与大小、楼层高低与层数、人流多少与缓急等因素。
图5-2楼梯形式直行单跑楼梯;(b)直行多跑楼梯;(c)平行双跑楼梯;(d)平行双分楼梯;(e)平行双合楼梯;(f)折行双跑楼梯;(g)折行三跑楼梯;(h)设电梯折行三跑楼梯;(i)交叉跑(剪刀);(j)交叉跑(剪刀)楼梯;(k)螺旋楼梯;(l)弧形楼梯(1)直行单跑楼梯如图5-2(a)所示,楼梯无中间平台,单跑楼段踏步数一般不超过18级,用于层高不高的建筑。
(2)直行多跑楼梯如图5-2(b)所示,它是直行单跑楼梯的延伸,增设中间平台,将单梯段变为多梯段。
一般为双跑梯段,适用于层高较大的建筑。
(3)平行双跑楼梯如图5-2(c)所示,它比直跑楼梯节约交通面积、缩短人流行走距离。
(4)平行双分双合楼梯①如图5-2(d)所示,平行双分楼梯在平行双跑楼梯基础上产生。
梯段平行而行走方向相反,第一跑在中部上行,中间平台处往两边,以第一跑的二分之一梯段宽,各上一跑到楼层面,在人流多、楼段宽度较大时采用,常用作办公类建筑的主要楼梯。
建筑施工楼梯知识点总结一、楼梯的类型1. 直梯直梯是最常见的一种楼梯类型,其设计简单,施工方便,适用于建筑物内部的通道,如住宅、商业建筑等。
2. 飞梯飞梯是一种连续斜坡形成的楼梯,适用于需要跨越较长距离的场所,如大型广场、公园等。
3. 螺旋梯螺旋梯是一种设计独特的楼梯类型,其优点是占地面积小,适用于空间有限的建筑物内部。
4. 弧形梯弧形梯是一种弯曲形状的楼梯,其设计美观,适用于高档建筑物、室内会所等场所。
5. 梯级式梯梯级式梯是一种依靠梯级的高低差形成的楼梯类型,适用于需要大坡度的场所,如地下车库、高架桥等。
二、楼梯的结构1. 梁梁是楼梯的主要承重结构,其材料通常为钢筋混凝土或钢结构,能够承受楼梯上行人的荷载。
2. 梁柱梁柱是连接梁与地面的结构,起着分散楼梯荷载的作用,通常采用钢筋混凝土或钢结构。
3. 楼板楼梯楼板是连接各层楼梯的平面结构,其承载能力需根据楼梯使用情况进行设计。
4. 栏杆楼梯栏杆是为了保证上行人的安全而设置的结构,其高度、材质、固定方式需符合相关标准。

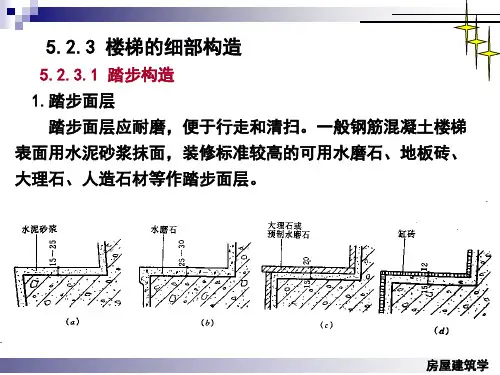

5. 楼梯面层楼梯面层是楼梯的行走部分,其材料选择需考虑到防滑、耐磨等性能。
6. 楼梯扶手楼梯扶手是为了方便上行人的使用而设置的结构,其高度、固定方式需符合相关标准。
三、楼梯的施工流程1. 确定楼梯位置在建筑施工前,需要确定楼梯的最佳位置,考虑到使用者的便利性、通道的合理性等因素。
2. 制定楼梯设计方案根据建筑的实际情况,制定楼梯的设计方案,包括楼梯类型、结构材料、承载能力等内容。
3. 楼梯结构施工根据设计方案,开始进行楼梯结构的施工,包括梁、梁柱、楼板等部分的建造。
4. 安装楼梯扶手和栏杆在楼梯结构完工后,需要安装楼梯扶手和栏杆,保证上行人的安全。
5. 楼梯面层施工最后进行楼梯面层的铺设施工,选择防滑、耐磨的材料,保证使用者的舒适感和安全性。
6. 完善楼梯设计最后进行楼梯设计的完善工作,包括检测梁、梁柱的承载能力、栏杆高度等是否符合相关标准。

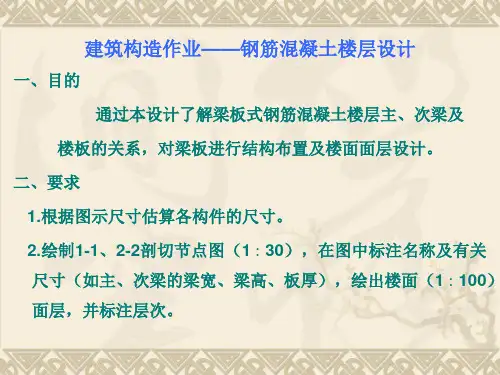

《建筑构造实训》作业要求
大作业(一):墙体构造设计作业
1、设计任务书 P37页 2.1.1某市办公楼5层砖混结构图2.2 A 轴线墙身大样图.墙厚均取180.
2、比例:1:10设计图纸内容及深度要求P39页—P41页 2.1.2墙身节点(包括散水或明沟、勒脚、窗台、墙身防潮层、过梁或圈梁、地坪层和楼板层及内外墙装修)节点在同一条垂直线上.
(按提供建筑的平面图、剖面图及必要的资料和条件,要求按指定位置设计墙身节点并画出详图)
大作业(二):楼梯构造设计作业
1、设计任务书 P55页题目一:某住宅楼梯构造设计图3.1
2、2号图纸,图纸内容及深度要求P57页—P58页平面图(3 个)1:50;剖面图1:30;节点详图3个)
(按提供的楼梯间尺寸和使用要求,决定楼梯尺寸和构造,并画出楼梯图)
大作业(三):屋面排水及节点设计
1、设计任务书 P72页题目一:办公楼屋面排设计图4.1
2、2号图纸,图纸内容及深度要求P75页屋顶平面图1:100 节点详图3个1:10
(按提供的平面图和必要的资料和条件决定排水方案,设计节点并画出详图)
6月10日必须交齐作业,送省电大,希望大家相互告知。
