经典案例2——绘制一个简单的等高线地形图

格式：doc
大小：2.60 MB
文档页数：7

下载文档原格式

等高线地形图的制作与使用(共4张PPT)

3同、一山幅脊等：高等线高地线形由图海上拔，较等高高向2距海0相拔0同较。低处凸
53、鞍山部脊：两等山高顶线之由间海的拔低较地高向海拔较低处凸
山地
同5、一鞍幅部等：高两线山地顶形之图间上的，3低等0地高0 距有何特点？
1同、一山幅地等：高等线高地线形海图拔上由，四等周高向距中相心同增。大，中心的三角形代表山顶
2、盆地：等高线海拔由四周向中心减小
3、山脊：等高线由海拔较高向海拔较低处凸
4、山谷：等高线由海拔较低向海拔较高处凸
13、山地脊：5等、高鞍线海由部拔海：由拔四较两周高山向顶中海心拔之增较间大低，处的中凸低心地的三角形代表山顶
4读、图山观谷察：等等高高线线地由形海图拔的较特低点向海拔较高处凸
等 3、高山线脊密：集等坡高度线陡由，海等拔高较线高稀向疏海坡拔度较缓低处凸
从同A一点幅爬等到高山线顶地和形从图B上点，爬等到高山距顶相，同哪。条登山线路较陡？
同5、一鞍幅部等：高两线山地顶形之图间上的，低等地高距相同。
同等一高幅线等密高集线坡地度形陡图，上等，高等线高稀距疏有坡何度特缓点？
5、鞍部：两山顶之间的低地 100
等同高一线幅疏等密高与线坡地度形的图陡上缓，之等间高存距在有什何么特联点系？
等高线地形图的制作
读图观察等高线地形图的特点
同一等高线上海拔有何特点？
同一等高线上海拔相等
同一幅等高线地形图上，等高距有何特点？
同一幅等高线地形图上，等高距相同。
等高线疏密与坡度的陡缓之间存在什么联系
等高线密集坡度陡，等高线稀疏坡度缓
二、基本地形的判读
1、山地：等高线海拔由四周向中心增大，中心的三角形代表山顶
A
300 200

等高线地形图课件

详细描述：中国地形复杂多样，从东部的沿海平原到西部的青藏高原，地貌变化大。等高线地形图能够清晰地展示中国地形的起伏变化，特别是高原、山地、盆地等地貌特征。
世界地形图的等高线分析
总结词：全球视角
详细描述：世界地形图的等高线分析提供了全球视角，展示了全球地势的高低起伏。通过等高线地形图，可以清晰地观察到各大洲的地形特点，例如欧洲的阿尔卑斯山脉、北美洲的落基山脉等。
灾害监测与预警系统
灾害监测
等高线地形图是灾害监测的重要基础数据，能够提供地形地貌信息，有助于监测滑坡、泥石流等地质灾害。
预警系统
基于等高线地形图的灾害预警系统能够实时监测和分析地形数据，及时发出预警信息，减少灾害造成的人员伤亡和经济损失。
THANK YOU
感谢观看
资源调查
通过等高线地形图，可以调查土地资源、水资源和森林资源等，为资源开发利用提供基础数据。
城市规划与建设
城市布局规划
等高线地形图能够反映城市及其周边地区的地形地貌，有助于城市规划师合理规划城市布局，避免建设过程中的地质灾害风险。
VS
土地利用评估
根据等高线地形图，可以对土地的利用价值进行评估，为城市建设和土地开发提供依据。
03
等高线地形图的解读与应用
地形地貌的识别
山地
等高线密集，山峰、山谷明显，表示地形崎岖。
平原
等高线稀疏，起伏平缓，表示地形平坦。
盆地
等高线呈环形，四周高、中间低。
相对高度的测量
计算两点间的相对高度
通过比较等高线数值大小，计算出两点间的相对高度。
判断坡度陡缓
密集的等高线表示坡度较陡，稀疏的等高线表示坡度较缓。
等高线地形图课件

课件8：1.2等高线地形图

五、等高线图的应用
高考命题热点：利用等高线地形图分析区域地形特征及其对资源开发、农业生产、
环境保护的影响，是近几年高考命题的热点内容。
1.判读水文特征 2.判断气候特征 3.地形状况与区位选择
图中所绘支流中，事实上不存在的是 ef ; 图中支流中，水速最慢的是 a ;
河流中分布有瀑布的是 c .
（7）根据风向判断迎风坡、背风坡迎风坡降水量大
中国：①东部季风区的东、南坡—迎夏季风 ②天山北坡--迎北冰洋湿润气流 ③天山西坡--迎大西洋西风 ④喜马拉雅山南坡--迎印度洋西南季风
世界： ①西风带
②信风吹过海洋遇山地迎风坡降水量大
（8）根据纬度判断阳坡和阴坡北半球南坡坡为阳坡；南半球北坡坡是阳坡
Ｄ
下列四图中，表示河流流向正确的是（Ｄ）
300 200 100
Ａ
100 200 300
Ｂ
300 200 100
Ｃ
100 200 300
Ｄ
两组表示山峰的等高线之间的区域呈“8”字型
多条等高线重叠在一起处
对“鞍部”的趣味理解
两边高中间低
两边低中间高
画出沿AB线、CD线的剖面图
垂直或近似垂直的陡坡。等高线重合。
4. 居民点或宿营地选址:
地形平坦开阔，地势稍高的安全地带 ①离水源近，又能避免洪水威胁； ②避开山前空地，以防泥石流、山洪； ③避开坡度陡峭或陡崖，以防滑坡
5. 建疗养院: 一般选在城郊山地向阳坡，清静，空气新鲜，森林覆盖率高的地方。
6.建海滨浴场：
浴场多选择在海滨、缓坡、沙岸
更多精彩内容请登录
选线
居民点选址
码头港口
布局农业

等高线的绘制.ppt

台湾架设第一条电报线，成为中国自
出行 (1)新式交通促进了经济发展，改变了人们的通讯手段和，方式转变了人们的思想观念。
(2)交通近代化使中国同世界的联系大大增强，使异地传输更为便捷。 (3)促进了中国的经济与社会发展，也使人们的生活
多姿多彩。
[合作探究· 提认知]
电视剧《闯关东》讲述了济南章丘朱家峪人朱开山一家，从清末到九一八事变爆发闯关东的前尘往事。下图是朱开山一家从山东辗转逃亡到东北途中可能用到的四种交通工具。
地图知识
等高线地形图的阅读
某点高出另一点的的垂直距离叫相对高度
甲
1500米
1000米 500米
某点到海平面的垂直距离叫绝对高度，即海拔
海平面
乙
山
1、等高线地形图的基本特征
（1）同线等高（2）等高距全图一致（3）等高线均为闭合曲线（4）等高线一般不相交，不重叠（5）等高线疏密反映坡度陡缓（6）等高线与山谷线和山脊线垂直相交（7）示坡线表示降坡方向
会生活。
2．清朝黄遵宪曾作诗曰：“钟声一及时，顷刻不少留。虽
有万钧柁，动如绕指柔。”这是在描写 A．电话 C．电报 B．汽车 D．火车 ( )
解析：从“万钧柁”“动如绕指柔”可推断为火车。答案：D
[典题例析] [例1] 上海世博会曾吸引了大批海内外人士利用各种
交通工具前往参观。然而在19世纪七十年代，江苏沿江居民到上海，最有可能乘坐的交通工具是 A．江南制造总局的汽车 B．洋人发明的火车 ( )
⑵与河流水文的结合
①根据山谷的分布，判断河流的位置及流向 ②水库坝址的选择：一般选在峡谷地段，“口袋形”洼地处（水平距离窄，垂直落差大）
⑶农业规划：根据等高线反映出来的地形类型、地势起伏、坡度陡缓、水源条件等，因地制宜进行农业规划。一般平原地区发展耕作业，山地草坡发展畜牧业，山地丘陵发展林业

等高线地形图(一)【可编辑】

100 150
100
１、绘制
等高面
山
等高线绘法示意图
Hale Waihona Puke 等高距 HH H等高线
二等高线地形图的特点
（等高线的特点）
①同线等高同图等距 ②越密越陡越疏越缓 ③不重不交闭合曲线 ④一线两侧一高一低 ⑤相邻两线差0或1等高距
凸低为脊，凸高为谷
山陡坡
缓坡
等高线密集
等高线稀疏
越密越陡，越疏越缓
4
0
40
等高线向低处弯曲为山脊凸低为高(脊）
等高线向高处弯曲为山谷凸高为低（谷）
垂直或近似垂直的陡坡。
等高线重合。
陡崖
特殊
的等高线表示
特殊地形的等高线，如火山口湖、地上河、蘑菇石、梯田等特殊地形地貌的等高线地形图。如：
火山锥
等高线封闭，呈较有规律的环状，上密下疏。突出特点为中心海拔突然降低。
等高线地形图
一等高线地形图的绘制
1000m 500m
1500m
海平面
一、等高线地形图
等高线在地图上海拔相等各点的连线。等高距相邻两线之间的高度差。
100
100
100
100
150 150
150
150 200 200
100
200
200
200
100 150 100
200
150
150
100
100
火山口湖
蘑菇石等高线地形图及景观图
图为我国西北某局部地貌的等高线地形示意图，虚线表示不可见，据图回答下列各题。
图中P等高线的数值为 A．711米 B．712米 C．713米 D．714米图示地貌可能是 A．风力侵蚀地貌B．风力沉积地貌 C．冰床侵蚀地貌D．流水沉积地貌

等高线地形图PPT课件

0
A点的海拔： 50＜ H ＜300 A
悬崖顶的海拔： 250≤H ＜300 悬崖底的海拔： 50＜ H ≤100 悬崖的相对高度：150≤ H ＜250
350
250
300 250
＜300
200
150
100
100
＞50
50
-
0
19
例4
C处地形相对高度是多少？
（230-200） ≤ H ＜（240-190）
• ②工业区选址
• 一般选在等高线间距较大的地势平坦开阔处，节省建设投资；靠近河流，水源充足；有交通线经过，交通便利。
• ③聚落分布
• 一般山区聚落多分布在地势较低的河谷地带(地势低平、水源充足、流水沉积形成深厚肥沃的土壤)；山区聚落规模小、数量少；平原地区聚落数量多、规模大(聚落主要分布在平原地区)。
B.植水稻 D. 营造混交林
读某地等高线图完成下列问题。
• （1）该岛最高与最低点气温差最大不超过 ℃
• （2）试分析A、B两地降水的差异及原因。
• （3）在下框中绘制甲乙两地的地形剖面图。
• （4）描述图中河流的水文特征。
-
28
读等高线地形图，回答下题
地形表示方法示意图等高线图地形特征说明山地山峰闭合曲线外低内高符号四周低中部示坡线画在等高线外侧坡度向外侧示坡线画在等高线内侧坡度向内侧山脊等高线凸向低处山脊连线从山顶到山麓凸起高耸部分山脊线也叫分水线山谷等高线凸向高处山谷连线山脊之间低洼部分山谷线也叫集水线地形表示方法示意图等高线图地形特征说明鞍部一对山脊等高线组相邻两个山顶之间呈马鞍部是山谷线最高处山脊线最低处峭壁陡崖多条等高线会合重叚在一处近于垂直的山坡称峭壁
-

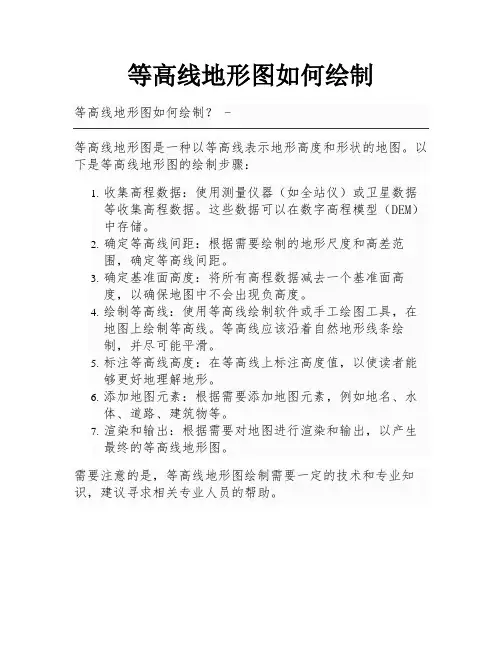

等高线地形图如何绘制

等高线地形图如何绘制
等高线地形图是一种以等高线表示地形高度和形状的地图。

以下是等高线地形图的绘制步骤：
1.收集高程数据：使用测量仪器（如全站仪）或卫星数据
等收集高程数据。

这些数据可以在数字高程模型（DEM）中存储。

2.确定等高线间距：根据需要绘制的地形尺度和高差范
围，确定等高线间距。

3.确定基准面高度：将所有高程数据减去一个基准面高
度，以确保地图中不会出现负高度。

4.绘制等高线：使用等高线绘制软件或手工绘图工具，在
地图上绘制等高线。

等高线应该沿着自然地形线条绘
制，并尽可能平滑。

5.标注等高线高度：在等高线上标注高度值，以使读者能
够更好地理解地形。

6.添加地图元素：根据需要添加地图元素，例如地名、水
体、道路、建筑物等。

7.渲染和输出：根据需要对地图进行渲染和输出，以产生
最终的等高线地形图。

需要注意的是，等高线地形图绘制需要一定的技术和专业知识，建议寻求相关专业人员的帮助。

等高线的绘制

3.丘陵
高原山地
等高线中间疏密特征四周密集
丘陵盆地平原
稀中间疏稀疏疏四周密平直
高度
地表起伏程度
较高
起伏不大,边缘陡峭
高，超过500 米
坡度较陡,沟谷较深
较低，一般（ 200米相对高 500米度）不高于500 米
坡度四周高平和中间低
低，0 米-200 米
A.甲坡修水平梯田种水稻
B.丙坡种植果树
C.乙坡植树种草
D.乙坡修水平梯田种水稻
2、判断等高线图基本地貌类型
地形表示方法示意图等高线图
山地山峰
闭合曲线外低内高 ▲符号
盆地
闭合曲线
பைடு நூலகம்
洼地
外高内低
山脊
等高线凸向低处
2、判断等高线图基本地貌类型
地形表示方法示意图等高线图
山谷
等高线凸向高处
鞍部
一对山脊等高线组成
峭壁陡崖
多条等高线会合重叠在一处
等陡高线密坡集
3、等高线图的实际应用
⑷铁路、公路选线
一般应选在缓坡，避开陡崖、滑坡，沿等高线建盘山路，翻山时应选择缓坡，并通过鞍部
⑸建港口、海滨浴场
港口应选在避风的海湾，避开含沙量大的河流，以免引起航道淤塞。浴场一般选在海滨缓坡沙岸
⑹建疗养院
一般选在城郊山地向阳坡，有林木覆盖，空气清新的地方。
3、等高线地图的应用
(4)注明水平比例尺和垂直比例尺。
等高线剖面图的画法
等深线
200m
100m 0m 100m 等高线
200m 300m
300m 200m 100m 0m -100m -200m

《等高线的绘制》课件

GIS软件广泛应用于城市规划、环境保护、资源开发等领域。
强大的数据处理能力
GIS软件具有强大的数据处理能力，可以对大量的地理数据进行处理和分析。
其他等高线绘制软件介绍
01
02
03
ESRI ArcGIS
ArcGIS是一款功能强大的地理信息系统软件，可以用于等高线的绘制和处理。
Global Mapper
02
等高线绘制方法
手绘等高线
总结词
传统且基础的方法
详细描述
手绘等高线是地理学中一种基础且传统的方法，通过手工绘制等高线来表现地形地貌。这种方法需要一定的绘画技巧和对地形地貌的理解。
计算机辅助绘制等高线
总结词
高效且精确的方法
详细描述
随着计算机技术的发展，计算机辅助绘制等高线成为一种高效且精确的方法。通过地理信息系统（GIS）软件，可以快速生成等高线，并且可以精确地表示地形地貌。
Part
04
等高线绘制实例
山地等高线绘制实例
总结词
山地的等高线绘制需要突出其高度变化和山脊、山谷的形态。
详细描述
在绘制山地等高线时，应先确定山地的最高点和最低点，然后根据地形变化绘制等高线。等高线密集的区域表示山地的陡峭部分，等高线稀疏的区域表示山地的缓坡或平地。同时，应特别注意山脊和山谷的形态，通过等高线的变化来表现。
AutoCAD广泛应用于建筑、机械、电子、航空航天等众多领域。
STEP 01
精确的几何计算
AutoCAD具有强大的几何计算能力，可以精确地处理各种几何关系。
专业的绘图工具
AutoCAD提供了丰富的绘图工具，可以绘制各种复杂的二维和三维图形。

专题二等高线地形图课件

第19页，共19页。
第二节等高线地形图
第1页，共19页。
1. 地面高度的表示方法
读图回答
1.甲地的海拔是多少？
1500米
2.乙地的海拔是多少？
500米
3.甲乙两地的相对高度
是多少？
0
1000米
海拔：地面上某个地点高出海平面的垂直距离。
相对高度: 一个地点高出另一个地点的垂直距离。
第2页，共19页。
等高线的定义
山谷
山脊与山谷的区别
100 200 300
山脊
第9页，共19页。
地形的识别
流水法
山脊与山谷的区别
山脊
山谷
等值线共性：“凸高为低，凸低为高”
第10页，共19页。
特例判读:“大大小小”,两条数值不等的等值 3线、之关间于的等闭高线合的等计值算线的值， “大于大的①”两，地的“相小对于高小度的的”计。算
C、交通业：建铁路、公路应建在坡度平缓的地区。翻山时应选择缓坡，并通过鞍部。港口应考虑：避风的海湾；避开含沙量大的河流(以免引起航道淤塞)；等深线较密。
（3）、与气候结合：
A、计算山麓和山顶的温差：根据气温的垂直递减率0.60C/100m及相对高度可计算温度的垂
直差异。
B、判断山脉不同坡向的降水：山区应考虑迎风坡多雨和背风坡少
（2）M、N、P、Q四点中，海
拔可能相等的两地是（）A
A．M、N B．M、P C．M、Q D．P、Q
第12页，共19页。
②陡崖的相对高度
假设陡崖处重合的等高线有n条，等高距为d，则陡
崖的相对高度H的取值范围为：
（n-1）d≤ H <（n+1）d
第13页，共19页。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

经典案例1——绘制一个简单的等高线地形图
绘制等高线地形图时需要注意绘制次序，从高程最低的等高线绘起，一层层不间断地往上分图层绘制。

具体步骤如下：
第一步，新建一个文档。

第二步，点击菜单中的“文件→导入”调出“导入”对话框，找到工作底图所在位置，点击“导入”按钮，如图2-2-17所示。

图2-2-17导入工作底图
第三步，选中导入的工作底图，点击鼠标右键，在弹出的菜单中选中“锁定对象”
，锁
定工作底图，避免在绘制过程中底图跑动，如图2-2-18所示。

图2-2-18锁定工作底图
第四步，点击菜单栏中的“窗口→泊坞窗→对象管理器”，调出对象管理器，如图2-2-19所示。

图2-2-19打开对象管理器
第五步，在对象管理器中点击“新建管理器选项”，弹出“新建图层”选项，点击该选项，将“图层1”改名为“3000”。

重复此步骤，依次建立“3500”、“4000”和“4500”共4个图层，如图2-2-20～2-2-23所示。

图2-2-20打开对象管理器选项
图2-2-22新建图层4500 图2-2-23完成4500、4000、3500、3000四个图层
图2-2-21点击新建图层
第六步，用贝塞尔工具，依次在对应图层上绘制3000、3500、4000和4500四条闭合的等高线。

高程3000等高线绘制过程如图2-2-24所示。

四条等高线绘制完成后，如图2-2-25所示。

第七步，选中高程为“4500”的等高线，用鼠标左键点击调色板“红色”颜料，注意点击时间需停留数秒，否则无法弹出同一色系调色板。

利用调色板将4条曲线内部分别填充不同的颜色，颜色设置原则为：“4500”等高线填充颜色最深，“3000”等高线填充颜色最浅，
如图2-2-26所示。

图2-2-26 等高线填色
第八步，新建“注记”图层，分别给4条等高线加上“4500”、“4000”、“3500”和“3000”
四组文字，完成后的最终效果如图2-2-27所示。

图2-2-27等高线分层设色最终效果图。
