数字指示秤检定结果不确定度评定

“检定数字指示秤示值误差”的标准不确定度评定1、概述依据JJG 539-1997《数字指示秤检定规程》，用F 2级砝码测量数字指示秤。

在环境温度（-10～+40）℃，用砝码在数字指示秤上，均匀分布的4个点，直接加载、卸载的方式分段测量示值与标准砝码之差。

2、建立数学模型① 数学模型：式中：——数字指示秤示值误差；P ——数字指示秤示值；m ——标准砝码质量值。

则：② 灵敏系数，c 1＝1，c 2＝－1。

3、测量不确定度的来源测量不确定度主要来源：① 测量数字指示秤的示值引入标准不确定度； ② 标准砝码本身存在误差引入标准不确定度。

4、标准不确定度分量的评定采用最大秤量15kg，分度值5g的电子秤为例，以最大秤量15kg为测量点。

4.1 测量数字指示秤的示值引入标准不确定度主要是电子秤测量重复性、四角偏载误差等。

①电子秤测量重复性引入的标准不确定度用砝码在重复性条件下对电子秤进行20次连续测量，得到测量列：15.000 kg ，15.000 kg，14.995 kg，14.995 kg，14.995kg，15.000 kg ，14.995 kg，14.995 kg，15.000 kg，14.995kg，15.000 kg ，15.000 kg，14.995 kg，14.995 kg，15.000kg，15.000 kg ，14.995 kg，14.995 kg，14.995 kg，14.995kg。

平均值为kg实验标准差为自由度为：②电子秤的偏载误差引起的标准不确定度电子秤进行偏载试验时，用最大秤量1/3的砝码，放置在1/4秤台面积中，最大值与最小值之差一般不会超过5g，半宽a =2.5g，而测量时注意放置砝码的位置，偏载量远比做偏载试验时少，假设其误差为偏载试验时的1/3，其概率分布服从均匀分布，并设其可靠程度为90％，则包含因子为k =90％，得：估算值可靠性约为。

故自由度为90%ν12 ≈（1/2）×（10%）-2＝50根据上述分析，由于输入量P的分项彼此独立不相关，则测量数字指示秤的示值引起的标准不确定度为：其自由度为4.2 标准砝码本身存在误差引入标准不确定度标准砝码的不确定度可以根据检定证书与检定规程得到，对低准确度级砝码的标准不确定度等于最大允许误差的。

数字指示秤(衡器)示值误差的测量结果不确定度（100t）一、测量方法（依据JJG 539 -1997数字指示秤检定规程）数字指示秤的检定方法是用M1级砝码进行检定的。

检定示值时，从指示秤上读得指示值与M1级砝码的质量值进行比较，通过测闪变点的方法，按公式计算其误差值。

现以最大秤量为100t，d=10kg,e=20kg的SCS-100型电子汽车衡为例, 对其示值误差测量不确定度进行评定。

二、数学模型E = I + 0.5e–△m – m ……○1式中：E —数字指示秤的示值误差，I —指示秤的示值，kg；e —检定分度值, kg；△m—附加小砝码，kg；m —标准砝码的质量值，kg；三、方差和灵敏系数n ∂f 2依u2c = ∑（——）u2（x i）对○1式求方差及灵敏系数；i=1∂ xi∂2 E ∂2 Eu2c= ——·u2 ( I ) + ——·u2 (m) = u21 + u22∂2 I ∂2 m∂E ∂E其中灵敏系数：——= 1 ——= -1∂I ∂m四、标准不确定度一览表（略）五、计算分量标准不确定度5.1、指示秤示值估算带来的不确定度分量 u( I)5.1.1、用M 1级砝码对SCS-100型电子汽车衡进行检定，对100t 点重复测量10次，依次得出的误差△I i 为：+28kg ; + 30kg ; +27 kg ; +26 kg ; +20 kg; +28 kg; +27 kg ; +28kg ; +26kg ; +28kg;由贝塞尔公式计算单次测量结果标准偏差：б=2.66 kg∴ u ( I 1 ) =2.66 kg5.1.2、数字指示秤示值分辨力引入的不确定度分量u (I 2 ) 数字指示秤的示值由数字显示, 其数字分辨力为10kg,∴ u (I 2) = 1/2×10×1 /3=2.89 (kg)5.1.3、由于u ( I 1), u ( I 2)相关性无关, 那么u 2 (I ) = u 2 (I 1 ) + u 2 (I 2 )u (I ) = 2.892.66)(I u ) (I u 222212+=+= 3.93(kg)u 1 =∣c 1∣u (I ) =1×u (I ) = 3.93 (kg)5.2、标准砝码估算带来的不确定度分量 u ( m)根据检定规程JJG99-2006《砝码》， M 1级5000kg 砝码的最大允许误差为0.25kg, ∴100t 砝码的最大允许误差为20×0.25=5kg 。

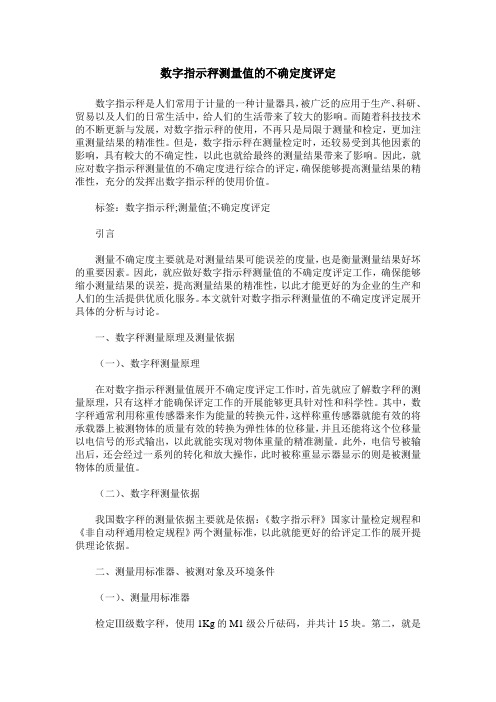

数字指示秤测量值的不确定度评定数字指示秤是人们常用于计量的一种计量器具，被广泛的应用于生产、科研、贸易以及人们的日常生活中，给人们的生活带来了较大的影响。

而随着科技技术的不断更新与发展，对数字指示秤的使用，不再只是局限于测量和检定，更加注重测量结果的精准性。

但是，数字指示秤在测量检定时，还较易受到其他因素的影响，具有較大的不确定性，以此也就给最终的测量结果带来了影响。

因此，就应对数字指示秤测量值的不确定度进行综合的评定，确保能够提高测量结果的精准性，充分的发挥出数字指示秤的使用价值。

标签：数字指示秤;测量值;不确定度评定引言测量不确定度主要就是对测量结果可能误差的度量，也是衡量测量结果好坏的重要因素。

因此，就应做好数字指示秤测量值的不确定度评定工作，确保能够缩小测量结果的误差，提高测量结果的精准性，以此才能更好的为企业的生产和人们的生活提供优质化服务。

本文就针对数字指示秤测量值的不确定度评定展开具体的分析与讨论。

一、数字秤测量原理及测量依据（一）、数字秤测量原理在对数字指示秤测量值展开不确定度评定工作时，首先就应了解数字秤的测量原理，只有这样才能确保评定工作的开展能够更具针对性和科学性。

其中，数字秤通常利用称重传感器来作为能量的转换元件，这样称重传感器就能有效的将承载器上被测物体的质量有效的转换为弹性体的位移量，并且还能将这个位移量以电信号的形式输出，以此就能实现对物体重量的精准测量。

此外，电信号被输出后，还会经过一系列的转化和放大操作，此时被称重显示器显示的则是被测量物体的质量值。

（二）、数字秤测量依据我国数字秤的测量依据主要就是依据：《数字指示秤》国家计量检定规程和《非自动秤通用检定规程》两个测量标准，以此就能更好的给评定工作的展开提供理论依据。

二、测量用标准器、被测对象及环境条件（一）、测量用标准器检定Ⅲ级数字秤，使用1Kg的M1级公斤砝码，并共计15块。

第二，就是检定Ⅲ级数字秤，使用500mg的M1级毫克砝码，共计10片。

数字指示秤示值误差测量结果的不确定度评定1概述1.1测量依据：JJG539--1997《数字指示秤》计量检定规程。

1.2环境条件：温度（－10～40）℃。

1.3测量标准：M1等级砝码，根据JJG99－2006 《砝码》计量检定规程中给出100mg～10kg砝码质量的最大允许误差为±（0.5mg～0.5g）。

1.4被测对象数字指示秤○Ⅲ级,最大称量15kg、最小称量100g、检定分度值e为5g，0≤m≤500e时MPE为±0.5e；500＜m≤2000e时MPE为±1.0e；2000e＜m≤MAX时MPE为±1.5e。

1.5测量过程从零点起按由小到大的顺序加载砝码至最大称量后再倒序卸载至零点，分别测量其示值与标准砝码质量值之差即为示值误差。

一般情况按照检定规程要求数字指示秤应选定最小称量；500e；50％最大称量；2000e；最大称量五个称量点进行测量。

1.6评定结果的使用在符合上述条件下，对15kg规格数字指示秤的0.1kg；2.5kg；7.5kg；10.0kg；15.0kg点示值误差的测量，一般可直接使用本不确定度的评定结果。

对其他规格○Ⅲ级数字指示秤的示值误差测量结果的不确定度可采用本评定方法。

2建立数学模型2.1数学模型m p -=∆E式中： ∆E ――电子秤化整前的示值误差；p ――电子秤化整前的示值；m ――标准砝码质量值；2.2灵敏系数 11=∂∆E∂=pc 12-=∂∆E ∂=m c2.3传播率公式因各输入量彼此独立不相关，所以 ()()()()()m u p u m u c p u c u c 222222212+=+=∆E3全部输入量的标准不确定度评定及其相应自由度本评定方法以0.1kg ；2.5kg ；7.5kg ；10.0kg ；15.0kg ；五个称量点为例。

3.1输入量p 的标准不确定度()p u 来源主要是数字指示秤测量重复性、四角偏载误差等引起的。

2数字指示秤不确定度评定(共9页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--数字指示秤示值误差的不确定度评定1 概述测量依据：JJG539—1997《数字指示秤检定规程》。

.评定依据：—2012《测量不确定度评定与表示》。

测量环境条件：温度和湿度没有特别要求，一般为常温。

测量标准：由标准砝码M2级和F2级组合，见表1这些组合砝码经顺德质量技术监督检测所检定合格，在检定有效期内。

被测对象：测量方法：采用标准砝码直接测量数字指示秤各技术参数（各载荷点）的示值,可得数字指示秤示值与标准砝码之差，即为数字指示秤的示值误差。

评定结果的使用：在符合或十分接近上述条件下数字指示秤的示值误差的不确定度，可直接使用本不确定度的评定结果。

2 测量模型示值误差：∆m = P -m式中 : ∆m — 电子秤示值误差，kg ；P — 电子秤示值，kg ；m — 标准砝码值，kg 。

方差和灵敏系数：根据于是 [][]2.2.222)()()(.)(.)(21m u c P u c m u m m P u P m m u c +=⎥⎦⎤⎢⎣⎡∂∆∂+⎥⎦⎤⎢⎣⎡∂∆∂=∆ 式中 11=∂∆∂=P mc 12-=∂∆∂=mmc 3 不确定度来源数字指示秤示值误差m Δ的不确定度来源主要有: 数字指示秤测量重复性引入的标准不确定度分量 )(1P u ； 偏载测量引起的的标准不确定度)(2P u ；数字指示秤分辨力引入的标准不确定度分量)(3P u ；标准砝码m 最大允许误差引入的标准不确定 )(m u 。

4 示值误差不确定度评定以顺德华普电子公司生产的数字指示秤为例，型号为TCS-2000，量程为（0～2000）kg，准确度等级为级，校准分度值500g 。

测量范围（0～500）kg ，最大允许误差为±；测量范围（500～2000)kg ，最大允许误差为±。

电子秤示值测量重复性引入的标准不确定度分量 )(1P u用固定砝码在重复性条件下,对电子秤的100kg 这个测量点，进行10次连续测量，得到测量列,,,,,,,,,, 平均值为：)(000.10011kg p n p i ni ==∑=单次实验标准差：)(00.01)(1g n p p S i ni =--∑==平时实际操作做一个循环，所以：4. 2电子秤的偏载误差引起的标准不确定度分项)(2P u 的评定电子秤进行偏载校准时，用最大量程1/3的砝码，放置在1/4秤台面积中，最大值与最小值之差一般不会超过相应秤量的允许误差值，100kg 砝码在第一拐点里，即±,区间半宽为。

数字指示秤示值误差测量结果不确定度的评定1. 概述1.1测量依据：JJG539-2016《数字指示秤检定规程》1.2环境条件：温度(10~35)℃，相对湿度(35～80)%RH1.3测量标准：标准砝码1.4被测对象：电子秤1.5测量方法：从零点起按由小到大的顺序加砝码至最大秤量，用相同的方法卸砝码至零点。

测试至少选定以下五个秤量；最小秤量；最大允许误差改变的秤量,如；中准确度级：500e，2 000e；普通准确度级：50e，200e50%最大秤量最大秤量注意:加卸砝码时应分别逐渐地递增或递减。

1.6 评定结果的使用：符合上述条件的测量结果，一般可直接使用本不确定度的评定结果。

2. 数学模型∆=mm-m∆—被测数字指示秤在测量点的示值误差；式中：mm—被测数字指示秤在测量点示值的算术平均值；m—测量点的输入值。

3. 各输入量的标准不确定度分量的评定u由标准砝码质量允差引入的不确定度分量1a）由砝码的检定规程得知1kg F1等级砝码最大质量允差为5mg，k=3，所以u5/3=2.887mg=0.000003kg=1b）由砝码的检定规程得知100kg M1等级砝码最大质量允差为0.005kg，k=3，所以u0.005/3=0.0029kg=1c）由砝码的检定规程得知3000kg M1等级砝码最大质量允差为0.15kg，k=3，所以=u0.15/3=0.087kg1d）由砝码的检定规程得知60000kg M1等级砝码最大质量允差为3kg，k=3，所以=u3/3=1.732kg1u3.1由数字指示秤估算的不确定度分量2平均值 nmi m ∑==1.0003kg单次测量的实验标准差s （Fi ）1)()(12--=∑=n m mi mi s ni =0.00048kg实际测量情况为在重复性条件下测量3次，以3次测量算术平均值为测量结果，则可得到：Nmi s m s u )()(21===0.00028kg平均值 nmi m ∑==100.07kg单次测量的实验标准差s （Fi ）1)()(12--=∑=n m mi mi s ni =0.0094kg实际测量情况为在重复性条件下测量3次，以3次测量算术平均值为测量结果，则可得到：Nmi s m s u )()(21===0.0054kg平均值 nmi m ∑==3001kg单次测量的实验标准差s （Fi ）1)()(12--=∑=n m mi mi s ni =0.48kg实际测量情况为在重复性条件下测量3次，以3次测量算术平均值为测量结果，则可得到Nmi s m s u )()(21===0.28kg d ）（3000～60000）kg 内：60000kg 测量重复试验10次测得数据如下:平均值 nmi m ∑==600014kg单次测量的实验标准差s （Fi ）1)()(12--=∑=n m mi mi s ni =5.2kg实际测量情况为在重复性条件下测量3次，以3次测量算术平均值为测量结果，则可得到Nmi s m s u )()(21===3.00kg 3.2由数字指示秤数显分辨力引入的不确定度分量22u根据JJF1059-2012《测量不确定度评定与表示》条款5.9，数字示值分辨力22u 按均匀分布处理，所以0.001kg ：00029.0001.029.029.02222=⨯==kg u δ kg 0.01kg ：0029.001.029.029.02222=⨯==kg u δkg 1kg ：29.0129.029.02222=⨯==kg u δkg 10kg ：9.21029.029.02222=⨯==kg u δkg 3.3输入量数字指示秤的标准不确定度2ua ）1kg kg u u u 0004.02222212≈+= b ）100kg kg u u u 006.02222212≈+= c ）3000kg kg u u u 4.02222212≈+= d ）60000kg kg u u u 2.42222212≈+= 3.4标准不确定度分量一览表b ）100kg 校准点标准不确定度分量一览表4. 合成标准不确定度c ua ）1kg ≈+=2221u u u c 0.0004kg b ）100kg ≈+=2221u u u c 0.0068kg c ）3000kg ≈+=2221u u u c 0.41kg d ）60000kg ≈+=2221u u u c 5kg 5. 扩展不确定度及表示置信概率取95％，k ＝2，则扩展不确定度为：（0～5）kg ： kg 001.0u .k c ≈=U （5～100）kg ： kg 014.0u .k c ≈=U （100～3000）kg ： kg 8.0u .k c ≈=U （3000～100000）kg ： kg 10u .k c ≈=U。

数字指示秤示值误差测量结果的不确定度评定摘要：通过对150kg电子台秤的误差分析，依据JJG539-2016《数字指示秤检定规程》，JJG99-2006《砝码检定规程》和JJF1059.1-2012《测量不确定度评定与表示》，对其示值误差进行不确定度评定。

关键词：电子台秤；测量结果；不确定度评定1概述1.1测量依据JJG539-2016《数字指示秤检定规程》JJG99-2006《砝码检定规程》JJF1059.1-2012《测量不确定度评定与表示》1.2测量环境温度（20±5）℃，相对湿度≤70%。

1.3测量标准M1等级标准砝码，规格：1g~20kg，最大允许误差（MPE）：±（1mg~1g）,砝码总质量5000kg，标称质量相当于0.1e的小砝码10个。

1.4被测对象表一型号为TCS-150数字指示秤，最大秤量（max）为150kg，最小秤量（min）为1kg。

检定分度值（e）为50g，中准确度级，其秤量与最大允许误差如表一所示。

1.5测量过程数字指示秤测量时，采用标准载荷加载和卸载的方法，读取显示器示值，其与标准载荷标称值之差为示值误差。

具体方法是秤盘上的载荷L，示值I，逐渐添加0.1e的载荷，直至示值有了明显地增加了一个e，变成了（I+e）,所添加的载荷为ΔL，则化整前的示值为P=I+0.5e-ΔL,化整前的示值误差为E=P-L=I+0.5e-ΔL-L。

1.6评定结果的使用本次不确定度评定在数字指示秤25kg，100kg，150kg三个不同秤量点进行。

在符合上述条件下的测量，一般可直接使用不确定度评定结果，其他秤量点的示值误差不确定度评定可参照本评定方法。

2测量模型式中:E——化整前的示值误差；P——化整前的示值；I——示值；L——载荷；——附加载荷。

3不确定度传播率由测量模型公式得到不确定度传播公式：式中:u(E)——示值误差的测量不确定度；u(I)——示值引入的不确定度分量；u(L)——载荷引入的不确定度分量；u()——附加载荷引入的不确定度分量。
