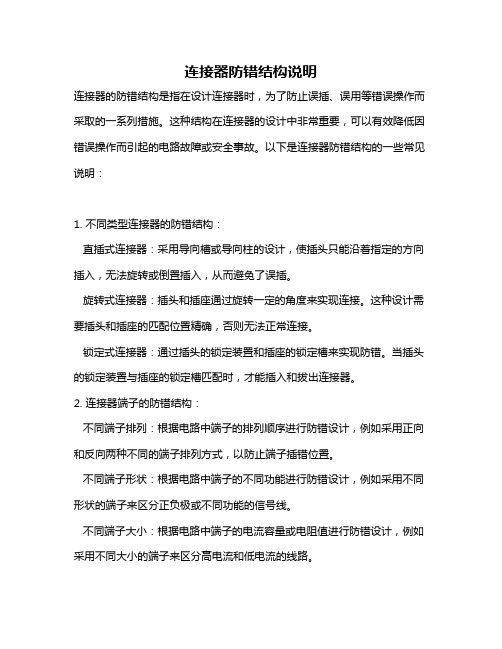

连接器防错结构说明
连接器的防错结构是指在设计连接器时,为了防止误插、误用等错误操作而采取的一系列措施。
这种结构在连接器的设计中非常重要,可以有效降低因错误操作而引起的电路故障或安全事故。
以下是连接器防错结构的一些常见说明:
1. 不同类型连接器的防错结构:
直插式连接器:采用导向槽或导向柱的设计,使插头只能沿着指定的方向插入,无法旋转或倒置插入,从而避免了误插。
旋转式连接器:插头和插座通过旋转一定的角度来实现连接。
这种设计需要插头和插座的匹配位置精确,否则无法正常连接。
锁定式连接器:通过插头的锁定装置和插座的锁定槽来实现防错。
当插头的锁定装置与插座的锁定槽匹配时,才能插入和拔出连接器。
2. 连接器端子的防错结构:
不同端子排列:根据电路中端子的排列顺序进行防错设计,例如采用正向和反向两种不同的端子排列方式,以防止端子插错位置。
不同端子形状:根据电路中端子的不同功能进行防错设计,例如采用不同形状的端子来区分正负极或不同功能的信号线。
不同端子大小:根据电路中端子的电流容量或电阻值进行防错设计,例如采用不同大小的端子来区分高电流和低电流的线路。
3. 连接器外壳的防错结构:
颜色编码:根据连接器的功能和用途进行颜色编码,使操作人员能够直观地识别连接器的类型和用途,从而避免误插。
标记标识:在连接器的外壳上标注相应的标识,如插孔、插头、正负极等,以帮助操作人员正确识别和使用连接器。
综上所述,连接器的防错结构包括不同类型、端子和外壳的防错设计。
这些措施可以帮助操作人员正确识别和使用连接器,避免因错误操作而引起的电路故障或安全事故。
1、DCS的控制机柜1.1、规格:2100*800*700mm、2260*800*700mm机柜样式为:前单开玻璃门,后双开门1.2 、DCS玻璃门控制机柜的正面主要安装控制器I/O模件、电源、隔离继电器和网络接口等设备。
1.3 、DCS玻璃门控制机柜背面两边布置两排竖排端子,用以连接现场热电阻、热电偶、模拟量信号以及开关量输入输出信号。
(附图)1.4、控制FCS机柜(远程柜)规格:1800*900*500mm、1300*900*500mm机柜样式为:前单开门现场总线控制机箱的材料为不锈钢、优质冷轧板,具有防水、防尘、防腐蚀功能,其防护等级为IP56,可以满足全露天布置环境。
(附图)1.5、箱主要安装控制器2500C、2500I/O模件,以及电源等设备。
1.6、左右布置有端子,用以连接现场热电阻、热电偶、模拟量信号以及开关量输入输出信号。
1.7、根据具体配置,每个现场总线控制机箱最多可布置四个2500控制器及相应的I/O模件。
通过Profibus或Modbus通讯电缆与DPU相连。
操作台1.8、操作员员站样式(附图)。
1.9、操作员站上可布置后备操按钮(紧急停炉、停机、汽包紧急放水门等)2、DCS的电源和接地2.1、 NETWORK6000系统中各分散处理站通常广泛的分布于全厂,除了非常小的系统,整个系统实现单点接地是不太实际。
但在大部分NETWORK6000的应用中,组成系统的分散站分布在全厂许多地区。
例如,分散站可以在控制室,计算机室、循泵房、制粉车间等。
通过在各个分散处理站之间建立“区域接地”可以实现单点接地。
所有数据高速公路的接地阻抗,必须遵循≤2欧姆的原则。
一般来说,把在半径为15米的圆形区域内的所有站定义为一个耦合站,对于接地来说,这一限制指的是从站的中心接地点到某个工作站的最大电缆长度。
藕合站内的各站点必须在离中心接地点15米的电缆长度范围内。
每个选定的藕合站位置中都应有一个相应的接地点或接地网,为保证系统的正常操作,所有藕合站接地时,应遵循以下规则:不要通过非NETWORK6000设备接地;不要接在高压设备使用的地线上;不要通过NETWORK6000部件对非NETWORK6000设备(除标准外设以外)进行接地;不要通过建筑构件接地,如工字梁等;在工作站簇内接地线不要超过15米。
配电箱(柜)技术要求三.技术规范(一)参考标准1.GB 低压成套开关设备和控制设备第一部分:型式试验和部分型式试验成套设备2.GB 156 标准电压3.GB/T762 标准电流4.GB/T2681 电工成套装置中的导线颜色5.GB/T4025 指示灯和按钮的颜色6.GB/T5094 电气技术中的项目代号7.GB4208 外壳防护等级(IP代码)8.B/T3085 电力传动控制装置的产品包装与运输规程9.GB191 包装储运图示标志10.JB/T5877 低压固定封闭式成套开关设备11.02D501-2 等电位联结安装(二)环境条件1.额定电压:~380/220V2.绝缘电压: 660V3.频率: 50Hz4.安装方式:嵌墙安装5. 运行环境: -10~+45℃;相对湿度≤90﹪;海拔高度≤2000M(三)箱(柜)体结构空间1. 原则应按设计图电气一、二次元件技术要求进行合理空间设计,满足运行散热、进、出线方便、爬电距离合理、维护安全方便等要求。
2.各型号的户内照明配电箱必须按照电缆进线规格预留电缆接线空间。
进线断路器主断路器必须按照电缆进线规格、数量预留接线母排,且进出线方向、位置应作合理设计区分,避免同侧进线、出线(特殊情况除外)。
(1)箱(柜)内零、地接线排规格和接线端子数量必须同时考虑备用出线回路的接线要求。
(2)有弱电预留模块要求,按模块技术要求进行设计空间预留。
(3)挂墙箱体应上下均设敲落孔,嵌墙式箱体应四周均设敲落孔,管线锁紧设施应在箱内。
落地式箱(柜)体应满足上下两种进出线方式,以方便配线安装,敲落孔处应设密封胶圈防护,达到箱体整体要求防护等级。
(4)箱体应设置可靠的接地汇流排和接线端子(通常情况设于箱体的底部),接线端子带防松的紧固螺栓用来连接接地导体,过门接地线应满足经常开关门的要求。
配电箱的接地汇流排上的螺栓要求使用不锈钢材质。
(5)户内照明配电箱的设计、生产及箱柜内一、二次电气元件及有关装置的安装布置应符合当地电业局现行户表技术规程有关内容要求,若此技术规程在交付前发生相应内容调整变化,导致交付标准发生变化,供货商应按最新户表技术规程要求进行箱(柜)设计和电气元件的安装。
Q/ZD 浙江省电力公司企业标准Q/GDW—11—217—浙江电网220 kV变压器保护标准化设计规范目次1 范围 (3)2 规范性引用文件 (3)3 总则 (3)4 组屏和配置原则 (3)5 技术原则 (5)6 回路设计 (5)7 压板、按钮设置 (7)8 屏(柜)端子排设计 (8)9 定值设置 (9)10 保护输出报告 (10)附录A(规范性附录) 浙江电网220 kV变压器保护定值和软压板清单 (10)附录B(规范性附录) 浙江电网220 kV降压变压器保护跳闸矩阵固化表 (15)附录C(规范性附录) 浙江电网220 kV变压器保护信息输出格式 (17)前言本标准规定了浙江电网220 kV变压器保护及辅助装置标准化设计的基本原则,实现了220 kV变压器保护功能配置统一、定值格式统一、报告输出统一、接口标准统一、组屏方案统一、回路设计统一(以下简称“六统一"),为继电保护的制造、设计、运行、管理和维护工作提供有利条件,为浙江电网供电企业提供统一的技术规范。
本标准附录A、附录B、附录C为规范性附录。
本标准由浙江电力调度通信中心提出。
本标准由浙江省电力公司科技信息部归口。
本标准起草单位:浙江电力调度通信中心。
本标准主要起草人:陈水耀朱炳铨裘愉涛黄晓明方愉冬朱凯进赵萌金山红徐灵江.本标准由浙江电力调度通信中心负责解释。
浙江电网220 kV变压器保护标准化设计规范1 范围本标准规定了浙江电网220 kV变压器保护及辅助装置功能配置、定值格式、报告输出、接口标准、组屏方案、回路设计的基本原则。
本标准适用于浙江电网新建、扩建和技改等工程中220 kV“六统一”变压器保护及辅助装置的标准化设计工作.2 规范性引用文件下列文件中的条款通过本标准的引用而成为本规范的条款.凡是注日期的引用文件,其随后所有的修改单或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
五金模具设计之端子模具设计要点说明一.端子模具设计注意事项端子模具的成熟产品,一般有两个特点:产量大,更新期快。
基于产品的特点,在设计端子模具时应就这两个方面对模具结构和思路作整合,把个人的感想说一下:1、端子模具在设计排样的时候,尽可能节省材料,一般的情况下,料条的Pitch 产品或客户已确定,不能改变,所以在材料宽度上考虑,可以单料双排,双料双插以提高材料的利用率。
2、模具设计时尽可能在同一工步作多个工序,尽量的减短模具长度,消除加工精度产生的累积误差。
3、对于折曲角度/尺寸要求严的,尽可能有调整工步,调整时只需要在冲床上调整而不用拆卸模具。
总的来说,就是要提高冲压速度和尺寸稳定性,降低单个产品的成本,端子产品的单个产品的利润比较低,是靠高产量来提高整体利润。
二.端子模具的系带变形调整在设计和组立及修模端子模具时,系带变形是一个很重要的内容。
系带变形包括:系带弯刀、系带扭曲、及系带蛇形三种。
其实系带蛇形就是弯刀和扭曲的综合。
英文是(Cabriole,TwistandSnake).弯刀(Cabriole)的调整有三种,一种是不让它出现,在它出现的地方强压。
二是在出现后马上反向强压,三是在料条快出模具时强压调整,让它变形抵消弯刀。
1.是否是由于排样是单载体所致,如是的话,可在偏向的那侧加一挡料块,也可先用加强压料板之压力来一试。
2.检查和调整一下送料机。
3.检查一下弯曲部分公母模的R角是否大小一样,两边受力是否均衡(如果是U型弯曲的话)。
4.总之造成此现象的原因主要是"力"的问题在端子模中,尤其是汽车方面端子模中,多次折弯也是引发系带变形的主要原因.局部强压、调整机构、合理的折弯工步及结构都是不可少的。
三.IC端子模具IC导线架是半导体及信息产品之关键性金属组件,随着半导体及信息产业之蓬勃发展,其市场需求甚巨且呈快速成长。
IC导线架冲压模具是精度水淮最高的模具代表,不仅要有高级的模具设计技术,而且应具备高精密的加工设备(光学投影磨床及线割放电加工机是不可缺少的工具)。
端子排的工作原理端子排(Terminal Block)是一种用于电气连接的装置,广泛应用于各种工业和民用领域。
它的主要作用是将电气信号或电力传输到不同的设备或电气元件之间。
端子排的工作原理是基于电路连接和固定性能的,以确保电气连接的可靠性和稳定性。
一、电路连接原理:1.导电材料:端子排通常由金属材料制成,如黄铜或铝合金。
这些材料具有良好的导电性能,能够有效传递电能。
2.电气接触:端子排中的导电金属材料要保证与连接电缆或电线的良好接触。
这可以通过螺纹、弹簧、插入孔等设计实现。
螺纹设计使用螺母与螺纹孔相互结合,使电缆或电线夹持在螺纹缝中。
弹簧设计借助弹力将电缆或电线夹紧在端子排上。
插入孔设计通过牢固地插入电缆或电线,使其与端子排的金属接触。
3.紧固力:为了确保电气接触的可靠性,端子排必须提供足够的紧固力来稳固电线或电缆。
这样可以避免连接松动或断开,保证电能的传输稳定性。
二、固定性原理:1.板载固定:端子排通常安装在电路板上,用螺钉或焊点固定。
通过这种方式,端子排紧固在电路板上,以确保连接线稳定。
2.导轨固定:在一些特殊应用中,端子排可以被安装在导轨上,例如DIN导轨。
这种方式可以便于安装和维护,使得端子排易于拆卸和更换。
3.安装底座:为了方便维护和管理,一些端子排还可以配备安装底座。
安装底座可以将端子排组织成一组,从而更好地管理连接线。
三、性能特点:1.绝缘性:端子排具备良好的绝缘性能,能够防止电流在不同电子元件之间的相互干扰和短路。
2.灵活性:端子排可根据需要定制,适合不同的电器设备,能够满足各种连接需求。
3.扩展性:端子排通常可以进行模块化扩展,以满足电路复杂性的需求。
4.可靠性:端子排通过合理的设计和高质量材料的选择,保证了电路连接的可靠性和稳定性。
总结:。
端子排的设计原则
端子排的设计应使运行、检修、调试方便,并适当照顾屏上的设备与端子排的位置相对应。
屏上二次回路经过端子排连接的原则如下:
1.屏内与屏外二次回路的连接,同一屏上个安装单位之间的连线以及转
接回路等,均应该经过段子排。
2.屏内设备与直接接在小母线上的设备的连接宜经过端子排。
3.各安装单位主要保护方式的正电源应经过端子排。
保护的负电源应在
屏内设备之间接成环线,环的两端应分别接至端子排。
其他回路均可
在屏内环接。
4.电流回路应该经过试验端子;预告及事故信号回路和其他需要断开的
回路(试验时断开的仪表、至闪光小母线的端子等)宜经过特殊端子
或试验端子。
闪光回路不设熔断器时,接到闪光小母线的二次回路用
试验端子连接,由屏内设备至屏上小母线,哪些应经过端子排,这主
要由这些设备是否经常操作、是否易于损坏、在运行和调试中是否需
要拆线等情况而定。
+-KM/+-XM/SM/XM/KMD/CFM/MFM/YM/DYM
等需要经过端子排。
同屏连接的测量表计之间的连线不经过端子排。
5.每个安装单位应有独立的端子排。
同屏上几个安装单位时,每各安装
单位的端子排的排列应与屏面布置配合。
6.每个安装单位的端子排应编有顺序号,并尽量在最后2~5个端子作为
备用。
当条件许可时亦可各组端子排之间宜留2~3个备用端子。
在端
子排两端应有终端端子,正、负电源之间以及经常带电的正电源与合
闸或跳闸回路之间的端子排,宜以一个空端子隔开。
7.一个端子的每一端宜接一根导线,导线面积不超过6mm2。
8.每组电流互感器大的二次侧,宜在配电装置端子箱内经过端子排接成
星形或三角形等接线方式。
9.强电与弱点回路的端子排宜分开布置,如有困难时,强、弱点端子之
间应有明显的标识,宜设空端子隔开。
如弱电端子排上要接强电芯数
时,端子间应设加强绝缘的隔板。
10.强电设备和强电端子的连接和端子与电缆芯的连接应用插接或螺丝连
接,弱电设备与弱电端子间的连接可采用焊接。
屏内弱电设备与弱电
端子间的连接可采用插接或螺丝连接。
资料来源《电力工程电气设计手册》。
