安全阀测绘PPT
三.安全阀的作用
安全阀：安全阀的作用是防止管路或装置中的介质压 力超过规定数值，从而达到安全保护目的。
安全阀的测绘
1.做好测绘前的准备工作 全面细致的了解测绘对象的用途、性能、工作原理、 结构特点以及装配关系等，了解测绘目的和任务，在组织、 资料、场地、工具等方面做好充分准备。 进行安全阀测绘时主要的测量工具有：圆弧规、螺纹 规、钢直尺、游标卡尺、以及内外卡钳等等。如图示为测 量工具。
6.测量内孔直径
通常用内外卡钳或游标卡尺测量，测量时应使两测量点的连线与回 转面的轴线垂直相交，以保证测量精确度。测量方法如图所示。
安全阀测绘
7.测量螺纹
螺纹可使用螺纹量规测量，测量方法如图所示。也可用游标卡尺先测 量出螺纹大径，再用薄纸压痕法测出螺距，判断出螺纹的线数和旋向后， 根据牙型、大径、螺距查标准螺纹表，取最接近的标准值。
安全阀工作图
安全阀工作图
安全阀工作图
安全阀工作图
2.安全阀的建模
以Pro/e绘制安全阀实体装配图及爆炸图如下所示：
结论
安全阀测绘是对装配体中的安全阀实物进行测量、绘图和确定 技术要求。依照测绘所得尺寸，用AutoCAD绘制安全阀二维视图， 十二个零件除标准件以外绘制8个零件图，一张装配图。用Pro/e 绘制安全阀实体及爆炸图一张。 装配体测绘是工程图学课程重要的实践性教学环节，是对整 个工程图学学习内容的综合训练，前期的部件装配示意图和零件 草图锻炼徒手绘图的能力，中期用尺、规等绘图仪器画装配图， 锻炼手工绘图的能力，后期用AutoCAD软件画零件工作图，锻炼 计算机绘图能力。通过这一集中、系统、大量反复地强化训练， 可以把所学知识运用于实际工作中，学用结合，并在用的过程中 使所学知识得以巩固和深化，最终起到提高绘图能力和实际工作 能力的作用,开拓了自己的空间想象能力。

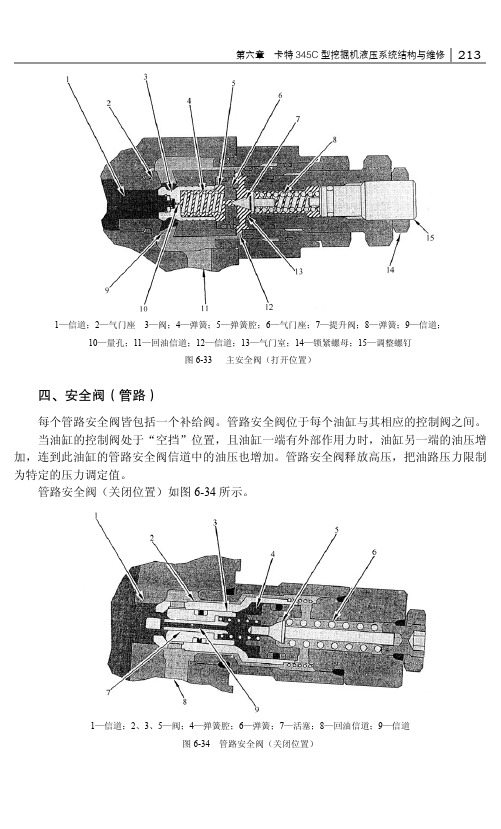

四、安全阀(管路)_卡特挖掘机结构与维修_[共2页]
![四、安全阀(管路)_卡特挖掘机结构与维修_[共2页]](https://img.taocdn.com/s1/m/cb9110e90912a216157929c9.png)
第六章 卡特345C型挖掘机液压系统结构与维修213
1—信道；2—气门座3—阀；4—弹簧；5—弹簧腔；6—气门座；7—提升阀；8—弹簧；9—信道；
10—量孔；11—回油信道；12—信道；13—气门室；14—锁紧螺母；15—调整螺钉
图6-33 主安全阀（打开位置）
四、安全阀（管路）
每个管路安全阀皆包括一个补给阀。
管路安全阀位于每个油缸与其相应的控制阀之间。
当油缸的控制阀处于“空挡”位置，且油缸一端有外部作用力时，油缸另一端的油压增加，连到此油缸的管路安全阀信道中的油压也增加。
管路安全阀释放高压，把油路压力限制为特定的压力调定值。
管路安全阀（关闭位置）如图6-34所示。
1—信道；2、3、5—阀；4—弹簧腔；6—弹簧；7—活塞；8—回油信道；9—信道
图6-34 管路安全阀（关闭位置）。
典型安全阀结构与装配照片ppt课件
此片先介绍安全阀的结构零件，再介绍它的 组装。
29.07.2021
编辑版pppt
弹簧式安全阀
弹簧式安全阀主要 依靠弹簧的作用力 而工作，弹簧式安 全阀中又有封闭和 不封闭的，一般易 燃、易爆或有毒的 介质应选用封闭式， 蒸汽或惰性气体等 可以选用不封闭式。
29.07.2021
编辑版pppt
3
安全阀介绍
安全阀是一种安全保护用阀，它在受外力作 用下处于常闭状态，当设备或管道内的介质 压力升高，超过规定值时自动开启，通过向 系统外排放介质来防止管道或设备内介质压 力超过规定数值。
安全阀属于自动阀类，主要用于锅炉、压力 容器和管道上，控制压力不超过规定值，对 人身安全和设备运行起重要保护作用。
先导式安全阀
下图是先导式 安全阀的导套
29.07.2021
编辑版pppt
14
先导式安全阀
中间有孔的 部件是先导 式的阀座
29.07.2021
编辑版pppt
15
弹簧式安全阀
阀体及阀座
29.07.2021
编辑版pppt
16
安装反冲盘
29.07.2021
编辑版pppt
17
安装阀体与阀瓣
29.07.2021
29.07.2021
左图是导套，是保证阀 芯不会偏离阀体中心的 部件
编辑版pppt
5
反冲盘
弹簧式安全阀
另一方向看反冲盘， 中间是阀瓣
29.07.2021
编辑版pppt
6
弹簧式安全阀
波纹管扣在 反冲盘上
弹簧及弹簧座
29.07.2021
编辑版pppt
7
阀体外型及内部结构
29.07.2021
29.07.2021
编辑版pppt
弹簧式安全阀
弹簧式安全阀主要 依靠弹簧的作用力 而工作，弹簧式安 全阀中又有封闭和 不封闭的，一般易 燃、易爆或有毒的 介质应选用封闭式， 蒸汽或惰性气体等 可以选用不封闭式。
29.07.2021
编辑版pppt
3
安全阀介绍
安全阀是一种安全保护用阀，它在受外力作 用下处于常闭状态，当设备或管道内的介质 压力升高，超过规定值时自动开启，通过向 系统外排放介质来防止管道或设备内介质压 力超过规定数值。
安全阀属于自动阀类，主要用于锅炉、压力 容器和管道上，控制压力不超过规定值，对 人身安全和设备运行起重要保护作用。
先导式安全阀
下图是先导式 安全阀的导套
29.07.2021
编辑版pppt
14
先导式安全阀
中间有孔的 部件是先导 式的阀座
29.07.2021
编辑版pppt
15
弹簧式安全阀
阀体及阀座
29.07.2021
编辑版pppt
16
安装反冲盘
29.07.2021
编辑版pppt
17
安装阀体与阀瓣
29.07.2021
29.07.2021
左图是导套，是保证阀 芯不会偏离阀体中心的 部件
编辑版pppt
5
反冲盘
弹簧式安全阀
另一方向看反冲盘， 中间是阀瓣
29.07.2021
编辑版pppt
6
弹簧式安全阀
波纹管扣在 反冲盘上
弹簧及弹簧座
29.07.2021
编辑版pppt
7
阀体外型及内部结构
29.07.2021
安全阀装配图讲解
11
12
3 2
1
A向
B B
5 注写尺寸及技 术要求； 6 编写零件序号、 填写标题栏和明 细表； 7 检查、描深。
A
1 2 3 4
技术要求 阀门与阀体之间的结合面需经研磨，不漏水和气。 当阀门关紧后，高压部分能耐压10公斤/平方厘米。 未加工表面涂绿色油漆。 安全阀与管道连接处需加橡胶石棉垫（XB350）。 12 11 10 9 8 7 6 阀盖 圆罩 螺杆 螺钉M5X12 弹簧座 弹簧 螺柱M12X50 螺母M12 垫圈12 垫 阀门 阀体 名 称 HT200 HT150 35 35 H62 1 65Q 1 Q235 4 Q235 5 35 4 1 纸 H60 1 HT200 1 数量 材料 比例 重量 1 1 1 1
了解安全阀各零件的名称及作用
螺杆9用来调节弹簧预紧 力的大小，为防止螺杆松 动，在螺杆上部用螺母8 并 紧。阀罩7用以保护调节 螺杆时免受损伤和触动。 阀门 2 下部的两个横向小 孔，用来回油时排出流入 阀门内部的油液，阀门 2 中的螺孔 M12，用来带动 阀门转动的支承杆在研磨 阀门接触面时和装卸阀门 时使 用。阀体1与阀盖11是用 4 个螺柱连接，中间有垫片 12以防漏油。
安全阀装配图的画图过程
1、读懂零件图和装配示意图
2、定方案、定比例、定图幅，画出图框
3、根据表达方案、画主要基准线 4、画主要装配干线，逐次向外扩张 5、标注尺寸 6、编件号、填写明细表、标题栏和技术要求 7、检查、描深
1、读懂零件图和装配示意图
2、定方案、定比 例、定图幅，画出 图框
3 画各基本视图的 主要基准线，这些 基准线常是部件的 主要轴线，对称中 心线或某些零件的 基面或端面；
02-12 02-11 02-10 GB75-85 02-08 02-07 GB93-87 GB41-86 5 GB93-87 4 02-03 3 02-02 2 02-01 1 代号 序号
