机械制图国家标准中规定常用的图纸幅面有5种

《机械制图》试题与答案一、单选题1、国标规定基本图纸幅面有（ B ）种。

A．4 B．5 C．6 D．72、比例是( A )。

A．图样中图形与其实物相应要素的线性尺寸之比B．实物与图样种图形相应要素的线性尺寸之比C．实物与图样中图形相应要素的尺寸之比D．图样中图形与实物相应要素的尺寸之比3、图样中斜体字的书写要求是（B ）A．字头向左倾斜与水平线成75°角B．字头向右倾斜与水平线成75°角C．字头向左倾斜与水平线成45°角D．字头向右倾斜与水平线成45°角4、圆弧连接的实质是（D ）A．连接弧与相邻线段都用粗实线绘制B．连接弧与被连接直线相切C．连接弧与相邻两线段相切D．连接弧与被连接弧相切5、虚线的宽度约为粗实线的( B )倍A、2B、1／2 C 1／3 D16、虚线一般用来表示（C）A、可见轮廓线B、过度线 C 不可见轮廓线D 尺寸界限7、标题栏一般应位于图纸的（B）A、右上方B、右下方 C 左上方D左下方8、圆台高40㎜，上底圆半径10㎜，下底圆半径20㎜，该圆锥台锥度为（C）A、1：4B、4：1 C 1：2 D 10：409、两线相交，交点处（B）A、应有空隙B、不应有空隙 C 可以有空隙D可以不留空隙10、尺寸线与尺寸界限（B）相互垂直A、必须B、不一定 C 一定不D都不对11、下列属于放大比例的是( A )A、2：1B、1：2.5C、1:5D、12、（）不得用其它图线代替，一般也不得与其他图形重合或画在延长线上（C）A、轮廓线B、中心线C、尺寸线D、尺寸界线13、无论图形放大还是缩小，在标注尺寸时均应按（B）来标注A、图形的实际尺寸B、机件的真实大小C、考虑绘图准确度加修整值D、都不对14、两平行线之间的最小距离不应小于（A）㎜A、0．7B、1C、1.5D、0.515、通常在图样中把斜度或锥度的比值化成（A）的形式A、1：nB、n:1C、1／nD、n／116、图样中字体的号数即字体的 C 。

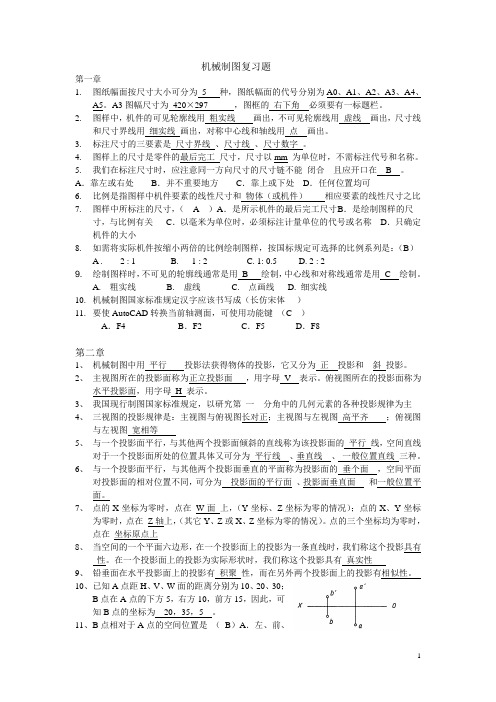

机械制图复习题第一章1.图纸幅面按尺寸大小可分为5 种，图纸幅面的代号分别为A0、A1、A2、A3、A4、A5。

A3图幅尺寸为420×297 ，图框的右下角必须要有一标题栏。

2.图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用点画出。

3.标注尺寸的三要素是尺寸界线、尺寸线、尺寸数字。

4.图样上的尺寸是零件的最后完工尺寸，尺寸以mm 为单位时，不需标注代号和名称。

5.我们在标注尺寸时，应注意同一方向尺寸的尺寸链不能_闭合且应开口在 B 。

A．靠左或右处B．并不重要地方C．靠上或下处D．任何位置均可6.比例是指图样中机件要素的线性尺寸和物体（或机件）相应要素的线性尺寸之比7.图样中所标注的尺寸，（A）A．是所示机件的最后完工尺寸B．是绘制图样的尺寸，与比例有关C．以毫米为单位时，必须标注计量单位的代号或名称D．只确定机件的大小8.如需将实际机件按缩小两倍的比例绘制图样，按国标规定可选择的比例系列是：（B）A . 2 : 1 B. 1 : 2 C. 1: 0.5 D. 2 : 29. 绘制图样时，不可见的轮廓线通常是用B 绘制，中心线和对称线通常是用C 绘制。

A. 粗实线B. 虚线C. 点画线D. 细实线10.机械制图国家标准规定汉字应该书写成（长仿宋体）11.要使AutoCAD转换当前轴测面，可使用功能键（C ）A．F4 B．F2 C．F5 D．F8第二章1、机械制图中用平行投影法获得物体的投影，它又分为正投影和斜投影。

2、主视图所在的投影面称为正立投影面，用字母V 表示。

俯视图所在的投影面称为水平投影面，用字母H 表示。

3、我国现行制图国家标准规定，以研究第_一__分角中的几何元素的各种投影规律为主4、三视图的投影规律是：主视图与俯视图长对正；主视图与左视图高平齐；俯视图与左视图宽相等5、与一个投影面平行，与其他两个投影面倾斜的直线称为该投影面的平行线，空间直线对于一个投影面所处的位置具体又可分为平行线、垂直线、一般位置直线三种。

机械制图规范机械制图的基本要求一、图纸幅面绘制机械图样时，优先采用5种规定的图纸基本幅面，分别是:A0、A1、A2、A3、A4。

必要时，也允许选用所规定的加长幅面。

加长幅面的尺寸由基本幅面的短边成整数倍增加后得出。

二、图框格式在图纸上，图框线必须用粗实线画出，其格式分为不留装订边和留有装订边两种，但同一产品的图样只能采用一种格式。

三、标题栏gb/t10609.1-89对标题栏的内容、格式和尺寸作了规定，标题栏的文字方向应为看图方向，标题栏的外框为粗实线，里边是细实线，其右边线和底边线应与图框线重合。

四、比例(gb/t14690-93)比例是图中图形与实物相应要素的线性尺寸之比。

需要按比例绘制图样时，应由规定的系列中选取适当的比例。

为了能从图样上得到实物大小的真实感，应尽量采用原值比例(1:1)，当机件过大或过小时，可选用表规定的缩小或放大比例绘制，但尺寸标注时必须注实际尺寸。

一般来说，绘制同一机件的各个视图应采用相同的比例，并在标题栏中填写。

当某个视图需要采用不同比例时，可在视图名称的下方或右侧标注比例。

五、字体(gb/t14691-93)图样中书写的字体必须做到:字体工整、笔画清楚、间隔均匀、排列整齐。

字体的高度(用h表示)的公称尺寸系列为1.8，2.5，3.5，5，7，10，14，20mm。

字体高度代表字体的号数。

1. 汉字汉字应写成长仿宋体，并应采用国家正式公布推行的简化字。

汉字的高度不应小于3.5mm，其字宽一般为字高的2/3。

长仿宋体的书写要领是:横平竖直，注意起落，结构匀称，填满方格. 二数字和字母2. 数字和字母有直体和斜体两种。

一般采用斜体，斜体字字头向右倾斜，与水平线约成75?角。

在同一图样上，只允许选用一种形式的字体。

六、图线(gb/t17450-1998)1. 图线线型及其应用gb/t17450-1998《技术制图图线》中规定了15种基本线型，每种基本线型的变形有四种。

图线的宽度(用d表示)分为粗线、中粗线、细线三种，其比例关系是,:2:1。

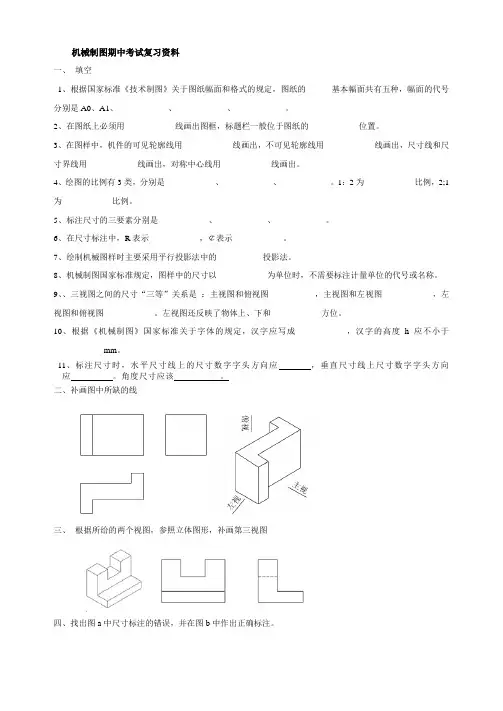

机械制图期中考试复习资料一、填空1、根据国家标准《技术制图》关于图纸幅面和格式的规定，图纸的基本幅面共有五种，幅面的代号分别是A0、A1、____________、____________、____________。

2、在图纸上必须用____________线画出图框，标题栏一般位于图纸的____________位置。

3、在图样中，机件的可见轮廓线用____________线画出，不可见轮廓线用____________线画出，尺寸线和尺寸界线用____________线画出，对称中心线用____________线画出。

4、绘图的比例有3类，分别是____________、____________、____________。

1：2为____________比例，2;1为____________比例。

5、标注尺寸的三要素分别是____________、____________、____________。

6、在尺寸标注中，R表示____________，￠表示____________。

7、绘制机械图样时主要采用平行投影法中的___________投影法。

8、机械制图国家标准规定，图样中的尺寸以____________为单位时，不需要标注计量单位的代号或名称。

9、、三视图之间的尺寸“三等”关系是：主视图和俯视图___________，主视图和左视图____________，左视图和俯视图____________。

左视图还反映了物体上、下和____________方位。

10、根据《机械制图》国家标准关于字体的规定，汉字应写成____________，汉字的高度h应不小于____________mm。

11、标注尺寸时，水平尺寸线上的尺寸数字字头方向应，垂直尺寸线上尺寸数字字头方向应。

角度尺寸应该。

二、补画图中所缺的线三、根据所给的两个视图，参照立体图形，补画第三视图四、找出图a中尺寸标注的错误，并在图b中作出正确标注。

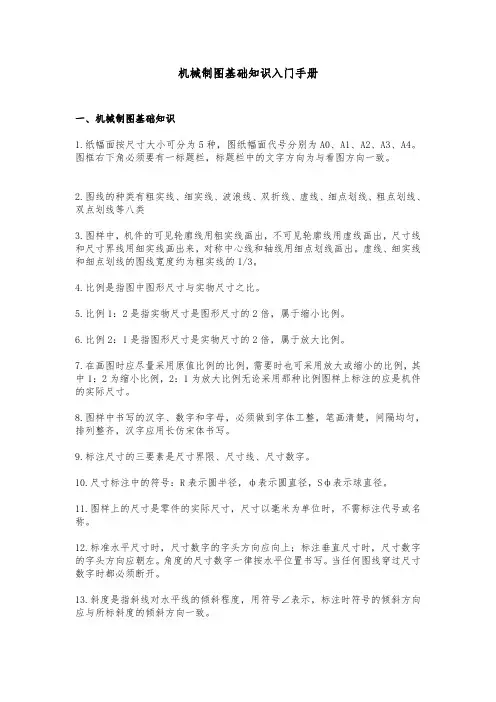

机械制图基础知识入门手册一、机械制图基础知识1.纸幅面按尺寸大小可分为5种，图纸幅面代号分别为A0、A1、A2、A3、A4。

图框右下角必须要有一标题栏，标题栏中的文字方向为与看图方向一致。

2.图线的种类有粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线等八类3.图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界线用细实线画出来，对称中心线和轴线用细点划线画出。

虚线、细实线和细点划线的图线宽度约为粗实线的1/3。

4.比例是指图中图形尺寸与实物尺寸之比。

5.比例1：2是指实物尺寸是图形尺寸的2倍，属于缩小比例。

6.比例2：1是指图形尺寸是实物尺寸的2倍，属于放大比例。

7.在画图时应尽量采用原值比例的比例，需要时也可采用放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例无论采用那种比例图样上标注的应是机件的实际尺寸。

8.图样中书写的汉字、数字和字母，必须做到字体工整，笔画清楚，间隔均匀，排列整齐，汉字应用长仿宋体书写。

9.标注尺寸的三要素是尺寸界限、尺寸线、尺寸数字。

10.尺寸标注中的符号：R表示圆半径，ф表示圆直径，Sф表示球直径。

11.图样上的尺寸是零件的实际尺寸，尺寸以毫米为单位时，不需标注代号或名称。

12.标准水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应朝左。

角度的尺寸数字一律按水平位置书写。

当任何图线穿过尺寸数字时都必须断开。

13.斜度是指斜线对水平线的倾斜程度，用符号∠表示，标注时符号的倾斜方向应与所标斜度的倾斜方向一致。

14.装配图中的尺寸种类有①规格尺寸②装配尺寸③安装尺寸④外形尺寸⑤其它重要尺寸。

15.符号“∠1：10”表示斜度1：10，符号“1：5”表示锥度1：5。

16.平面图形中的线段可分为已知线段、中间线段、连接线段三种。

它们的作图顺序应是先画出已知线段，然后画中间线段，最后画连接线段。

17.已知定形尺寸和定位尺寸的线段叫已知线段；有定形尺寸，但定位尺寸不全的线段叫中间线段；只有定形尺寸没有定位尺寸的线段叫连接线段。
