中考物理杠杆平衡条件的应用问题综合题附答案

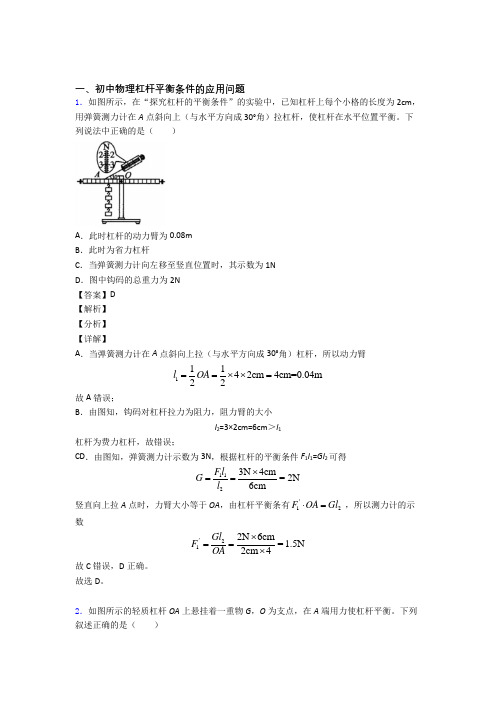

一、初中物理杠杆平衡条件的应用问题1．如图所示，在“探究杠杆的平衡条件”的实验中，已知杠杆上每个小格的长度为2cm ，用弹簧测力计在A 点斜向上（与水平方向成30°角）拉杠杆，使杠杆在水平位置平衡。

下列说法中正确的是（ ）A ．此时杠杆的动力臂为0.08mB ．此时为省力杠杆C ．当弹簧测力计向左移至竖直位置时，其示数为1ND ．图中钩码的总重力为2N【答案】D【解析】【分析】【详解】A ．当弹簧测力计在A 点斜向上拉（与水平方向成30°角）杠杆，所以动力臂11142cm 4cm=0.04m 22l OA ==⨯⨯= 故A 错误；B ．由图知，钩码对杠杆拉力为阻力，阻力臂的大小l 2=3×2cm=6cm ＞l 1杠杆为费力杠杆，故错误；CD ．由图知，弹簧测力计示数为3N ，根据杠杆的平衡条件F 1l 1=Gl 2可得1123N 4cm =2N 6cmF lG l ⨯== 竖直向上拉A 点时，力臂大小等于OA ，由杠杆平衡条有'12F OA Gl ⋅= ，所以测力计的示数212N 6cm =1.5N 2cm 4Gl F OA '⨯==⨯ 故C 错误，D 正确。

故选D 。

2．如图所示的轻质杠杆OA 上悬挂着一重物G ，O 为支点，在A 端用力使杠杆平衡。

下列叙述正确的是（ ）A．此杠杆一定是省力杠杆B．沿竖直向上方向用力最小C．沿杆OA方向用力也可以使杠杆平衡D．此杠杆可能是省力杠杆，也可能是费力杠杆【答案】D【解析】【分析】【详解】A．因为无法确定动力臂的大小，所以无法确定是哪种杠杆，故A错误；B．沿垂直杠杆向上的方向用力，动力臂最大，动力最小，最省力，故B错误；C．沿OA方向动力臂是零，杠杆无法平衡，故C错误。

D．因为杠杆的动力臂无法确定，所以它可能是省力杠杆，也可能是费力杠杆，故D正确。

故选D。

3．如图所示，作用在A点的各个力中，不可能使杠杆平衡的力是A．F3和F4B．F1和F3C．F2和F4D．F1和F2【答案】A【解析】【详解】因为力F3的作用线所在的直线过支点O，所以力F3的力臂为0，又因为0乘以任何数都为0，所以力F3不能使杠杆平衡；力F4使杠杆转动方向与重物使杠杆的转动方向相同，所以力F4不能使杠杆平衡；力F1和F2使杠杆转动方向与重物使杠杆转动方向相反，所以力F1和F2可以使杠杆平衡；故选A。

一、初中物理杠杆平衡条件的应用问题1．在我国古代书籍《墨经》中，对杠杆有精辟论述，并有许多巧妙的应用．如下图所示是在井上汲水的桔槔，下列对其在使用中正确的解释是A．桔槔是等臂杠杆，不省力也不费力B．向井内放送水桶时，人用的力气一定小于水桶的重力，所以省力C．桔槔是不等臂杠杆，动力臂小于阻力臂，是费力杠杆D．往上提水时，人用的力气一定小于桶与水的总重，所以省力【答案】D【解析】【分析】杠杆的分类：①省力杠杆，动力臂大于阻力臂；②费力杠杆，动力臂小于阻力臂；③等臂杠杆，动力臂等于阻力臂；要使杠杆平衡，作用在杠杆上的两个力（用力点、支点和阻力点）的大小跟它们的力臂成反比。

【详解】AC．由图可见，桔槔是不等臂杠杆，动力臂大于阻力臂，是省力杠杆，故AC错误；B．向井内放送水桶时，人用的力通过杠杆原理，与石头的重力相关，一般比木桶的重力要大，故B错误；D．往上提水时，因为有石头帮忙，人的力气比水和桶的总重力小，故D正确。

故选D。

【点睛】此题主要考查了对简单机械的认识，要掌握杠杆的要素。

2．如图所示，杠杆挂上钩码后刚好平衡，每个钩码的质量相同，在下列情况中，杠杆还能平衡的是A．左右钩码各向支点移一格B．左右各减少一个钩码C．左右各减少一半钩码D．左右各增加两个钩码【答案】C【解析】设杠杆的分度值为 L，一个钩码的重为G．原来4G×2L=2G×4L；左、右钩码各向支点移动一格，左边=4G×L=4GL，右边=2G×3L=6GL，左边＜右边，杠杆向右端下沉，A不符合题意；左右各减少一个钩码，左边=3G×2L=6GL，右边=G×4L=4GL，左边＞右边，杠杆向左下沉，B 不符合题意；左、右钩码各减少一半法码，左边=2G×2L=4GL，右边=G×4L=4GL，左边=右边，杠杆平衡；C符合题意；左右各增加两个钩码，左边=6G×2L=12GL，右边=4G×4L=16GL，左边＜右边，杠杆右边下沉，D不符合题意，故选C．3．生活中，小华发现有如图甲所示的水龙头，很难徒手拧开，但用如图乙所示的钥匙，安装并旋转钥匙就能正常出水（如图丙所示）．下列有关这把钥匙的分析中正确的是A．在使用过程中可以减小阻力臂B．在使用过程中可以减小阻力C．在使用过程中可以减小动力臂D．在使用过程中可以减小动力【答案】D【解析】【详解】由图可知，安装并旋转钥匙，阻力臂不变，阻力不变，动力臂变大，根据杠杆平衡的条件F1L1=F2L2可知，动力变小，故选D。

一、初中物理杠杆平衡条件的应用问题1．小明探究杠杆的平衡条件，挂钩码前，调节杠杆在水平位置平衡，杠杆上每格距离相等，杆上A、B、C、D的位置如图所示，当A点挂4个钩码时，下列操作中能使杠杆在水平位置平衡的是（）A．B点挂5个钩码B．C点挂4个钩码C．D点挂1个钩码D．D点挂2个钩码【答案】D【解析】【分析】【详解】设每个钩码重力为F，每个小格长度为L，则O点左侧力与力臂的积为4F×3L=12FL杠杆的平衡条件是A．若B点挂5个钩码时，杠杆右侧力与力臂的积为5F×2L=10FL＜12FL杠杆不能平衡，故A错误；B．若C点挂4个钩码时，杠杆右侧力与力臂的积为4F×4L=16FL＞12FL杠杆不能平衡，故B错误；C．若D点挂1个钩码时，杠杆右侧力与力臂的积为F×6L=6FL＜12FL杠杆不能平衡，故C错误；D．若D点挂2个钩码时，杠杆右侧力与力臂的积为2F×6L=12FL=12FL杠杆能平衡，故D正确。

故选D2．生活中，小华发现有如图甲所示的水龙头，很难徒手拧开，但用如图乙所示的钥匙，安装并旋转钥匙就能正常出水（如图丙所示）．下列有关这把钥匙的分析中正确的是A．在使用过程中可以减小阻力臂B．在使用过程中可以减小阻力C．在使用过程中可以减小动力臂D．在使用过程中可以减小动力【答案】D【解析】【详解】由图可知，安装并旋转钥匙，阻力臂不变，阻力不变，动力臂变大，根据杠杆平衡的条件F1L1=F2L2可知，动力变小，故选D。

3．如图所示，在一个轻质杠杆的中点挂一重物，在杆的另一端施加一个动力F，使杠杆保持平衡，然后向右缓慢转动F至水平方向，这一过程中（）A．F先变小后变大B．F逐渐变大C．动力臂逐渐变小D．动力臂逐渐变大【答案】A【解析】【分析】杠杆平衡条件及应用。

【详解】杠杆在图中所示位置平衡，阻力（重物对杠杆的拉力）及阻力臂大小不变；动力F由图中所示位置转动至水平方向的过程中，当动力F的方向与杠杆垂直时，动力F的力臂最长，因此动力F的力臂先增大后减小，由杠杆平衡条件F1l1=F2l2可知，动力Ｆ先变小后变大。

一、初中物理杠杆平衡条件的应用问题1．如图所示，杠杆在水平位置处于平衡状态。

下列操作仍能使杠杆在水平位置保持平衡的是（）A．两侧钩码同时向外移一格B．左侧的钩码向左移一格，右侧增加一个钩码C．在两侧钩码下方，同时加挂一个相同的钩码D．在两侧钩码下方，同时减去一个相同的钩码【答案】B【解析】【分析】【详解】设一个钩码的重力为G，横梁上一个格的长度为L，原来杠杆处于平衡状态，则有⨯=⨯G L G L2332A．两边各向外移一格，左边⨯=248G L GL右边⨯=339G L GL由于89<GL GL杠杆右端下沉，故A不符合题意；B．左侧的钩码向左移一格，右侧增加一个钩码，因左边⨯24G L右边⨯42G L因2442⨯=⨯G L G L故B符合题意；C．在两侧钩码下方，同时加挂一个相同的钩码，左边⨯=339G L GL右边⨯=428G L GL因为98GL GL >杠杆左端下沉，故C 不符合题意；D ．在两侧钩码下方，同时减去一个相同的钩码，左边33G L GL ⨯=右边224G L GL ⨯=由于34GL GL <杠杆右端下沉，故D 不符合题意。

故选B 。

2．AC 硬棒质量忽略不计，在棒的B 、C 两点施加力F 1、F 2，F 2的方向沿OO'线，棒在图所示位置处于静止状态，则（ ）A ．F 1<F 2B ．F 1=221s F s C ．F 1力臂等于s 1D ．F 2方向沿OO '线向上【答案】D【解析】【详解】AC ．由图知，F 2的方向沿OO ′线，其力臂最长，为s 2；而F 1的方向竖直向下，所以其力臂L 1是从A 点到F 1的垂线段，小于s 1，更小于s 2， 由F 1L 1=F 2L 2知，L 1＜s 2，所以F 1一定大于F 2，故AC 不符合题意；B ．由F 1L 1=F 2L 2知，F 1L 1=F 2s 2，即2211F s F L =故B 不符合题意；D．已知F1的方向是竖直向下的，为保持杠杆平衡，F2的方向应该沿OO′向上，故D符合题意。

一、初中物理杠杆平衡条件的应用问题1．如图所示，在“探究杠杆的平衡条件”的实验中，已知杠杆上每个小格的长度为2cm ，用弹簧测力计在A 点斜向上（与水平方向成30°角）拉杠杆，使杠杆在水平位置平衡。

下列说法中正确的是（ ）A ．此时杠杆的动力臂为0.08mB ．此时为省力杠杆C ．当弹簧测力计向左移至竖直位置时，其示数为1ND ．图中钩码的总重力为2N【答案】D【解析】【分析】【详解】A ．当弹簧测力计在A 点斜向上拉（与水平方向成30°角）杠杆，所以动力臂11142cm 4cm=0.04m 22l OA ==⨯⨯= 故A 错误；B ．由图知，钩码对杠杆拉力为阻力，阻力臂的大小l 2=3×2cm=6cm ＞l 1杠杆为费力杠杆，故错误；CD ．由图知，弹簧测力计示数为3N ，根据杠杆的平衡条件F 1l 1=Gl 2可得1123N 4cm =2N 6cmF lG l ⨯== 竖直向上拉A 点时，力臂大小等于OA ，由杠杆平衡条有'12F OA Gl ⋅= ，所以测力计的示数212N 6cm =1.5N 2cm 4Gl F OA '⨯==⨯ 故C 错误，D 正确。

故选D 。

2．如图所示，杠杆挂上钩码后刚好平衡，每个钩码的质量相同，在下列情况中，杠杆还能平衡的是A．左右钩码各向支点移一格B．左右各减少一个钩码C．左右各减少一半钩码D．左右各增加两个钩码【答案】C【解析】设杠杆的分度值为 L，一个钩码的重为G．原来4G×2L=2G×4L；左、右钩码各向支点移动一格，左边=4G×L=4GL，右边=2G×3L=6GL，左边＜右边，杠杆向右端下沉，A不符合题意；左右各减少一个钩码，左边=3G×2L=6GL，右边=G×4L=4GL，左边＞右边，杠杆向左下沉，B 不符合题意；左、右钩码各减少一半法码，左边=2G×2L=4GL，右边=G×4L=4GL，左边=右边，杠杆平衡；C符合题意；左右各增加两个钩码，左边=6G×2L=12GL，右边=4G×4L=16GL，左边＜右边，杠杆右边下沉，D不符合题意，故选C．3．如图所示的轻质杠杆OA上悬挂着一重物G，O为支点，在A端用力使杠杆平衡。

一、初中物理杠杆平衡条件的应用问题1．如图，一块厚度、密度均匀的长方形水泥板放在水平地面上，用一竖直向上的力，欲使其一端抬离地面，则（）A．F1＞F2，因为甲方法的动力臂长B．F1=F2，因为动力臂都是阻力臂的2倍C．F1＞F2，因为乙方法的阻力臂短D．F1＜F2，因为乙方法的动力臂长【答案】B【解析】【分析】【详解】由图示可知，无论用哪种方法来抬，动力臂总是阻力臂的二倍，所用的力总等于阻力的二分之一，由于阻力就是重力，大小是不变的，所以动力的大小也是不变的，故应选B。

2．生活中，小华发现有如图甲所示的水龙头，很难徒手拧开，但用如图乙所示的钥匙，安装并旋转钥匙就能正常出水（如图丙所示）．下列有关这把钥匙的分析中正确的是A．在使用过程中可以减小阻力臂B．在使用过程中可以减小阻力C．在使用过程中可以减小动力臂D．在使用过程中可以减小动力【答案】D【解析】【详解】由图可知，安装并旋转钥匙，阻力臂不变，阻力不变，动力臂变大，根据杠杆平衡的条件F1L1=F2L2可知，动力变小，故选D。

3．如图甲是制作面团的情景，把竹竿的一端固定在绳扣中，人骑在另一端施加一个向下的大小为F的力，面团被不断挤压后变得更有韧性，图乙为压面团原理图．关于压面团过程的叙述正确的是（）A．面团对杆的作用力方向向下B．面团对杆的作用力大小等于FC．面团被压扁说明力能使物体发生形变D．A点向下移动的距离小于B点向下移动的距离【答案】C【解析】【分析】【详解】A．杆对面团的作用力向下，面团对杆的作用力向上，故A错误；B．由于面团B点到支点C的距离小于A点到C的距离，根据杠杆定律F1L1=F2L2，可知面团对杆的作用力大于F，故B错误；C．面团被压扁说明力能使物体发生形变，故C正确；D．C为支点，A点向下移动的距离大于B点向下移动的距离，故D错误；故选C。

4．如图所示，为提升重物，现选用轻质杠杆，不考虑杠杆支点O点处的摩擦，每次利用杠杆把同一重物匀速提升相同高度，下列说法正确的是A．当重物悬挂在A点，动力作用在C点时，该杠杆一定是省力杠杆B．当重物悬挂在C点，动力作用在B点时一定比作用在A点时要省力C．无论重物挂在A点还是B点时，利用该机械所做的有用功都相等D．如果动力作用在C点且方向始终保持与杆保持垂直，则提升重物过程动力大小不变【答案】C【解析】【分析】灵活运用杠杆平衡公式分析即可；【详解】AB．不论重物悬挂在A点或C点，也不论动力作用在C点还是B点，判断杠杆是省力还是费力，需要根据杠杆平衡公式，不仅与力的作用点有关，还与力的方向有关，因此无法在只知道力的作用点的情况下判断是否省力，故AB 错误；C ．无论重物挂在A 点还是B 点时，由于物体质量相同，上升高度相同，则根据W Gh =可知，该机械所做的有用功都相等，故C 正确；D ．动力作用在C 点且方向始终保持与杆保持垂直时，可得动力臂大小始终不发生变化，但由于物体上升，重物的阻力臂会逐渐减小，则由杠杆平衡公式可知动力会减小，故D 错误。

一、初中物理杠杆平衡条件的应用问题1．如图是上肢力量健身器示意图，杠杆AB 可绕O 点在竖直平面内转动，3AB BO =，配重的重力为120牛，重力为500牛的健身者通过细绳在B 点施加竖直向下的拉力为F 1时，杠杆在水平位置平衡，配重对地面的压力为85牛，在B 点施加竖直向下的拉力为F 2时，杠杆仍在水平位置平衡，配重对地面的压力为60牛。

已知122:3:F F =，杠杆AB 和细绳的质量及所有摩擦均忽略不计，下列说法正确的是（ ）A ．配重对地面的压力为50牛时，健身者在B 点施加竖直向下的拉力为160牛 B ．配重对地面的压力为90牛时，健身者在B 点施加竖直向下的拉力为120牛C ．健身者在B 点施加400牛竖直向下的拉力时，配重对地面的压力为35牛D ．配重刚好被匀速拉起时，健身者在B 点施加竖直向下的拉力为540牛 【答案】C 【解析】 【分析】 【详解】当配重在地面上保持静止状态时，它受到的绳子的拉力为N F G F =-由图知动滑轮上有2段绳子承担物重，因此杠杆A 点受到的拉力N 22A F F G G F G +⨯=-=+动动（）根据杠杆的平衡条件得到A B F OA F OB ⋅=⋅即N 2B G F G OA F OB ⨯-+⨯=⨯⎡⎤⎣⎦动（）因为3AB BO =所以2AO BO =则N 221B G F G F ⨯-+⨯=⨯⎡⎤⎣⎦动（）即N 42B F G F G ⨯-=+动（）当压力为85N 时14120N -85N 2F G =⨯+动（）当压力为60N 时24120N -60N 2F G =⨯+动（）因为122:3:F F ＝所以124120N -85N 24120N -60N 223G F F G ⨯+=⨯=+动动（）（） 解得30N G =动A ．当配重对地面的压力为50N 时，B 点向下的拉力为N 424120N -50N 230N =340N B F G F G ⨯-=⨯⨯=++动（）（）故A 错误；B ．当配重对地面的压力为90N 时，B 点向下的拉力为N 424120N -90N 230N =180N B F G F G ⨯-=⨯⨯=++动（）（）故B 错误；C ．健身者在B 点施加400N 竖直向下的拉力时，根据N 42B F G F G ⨯-=+动（）可得N 400N 4120N 230N F =⨯-+⨯（）解得N 35N F =故C 正确；D ．配重刚好被拉起，即它对地面的压力为0，根据N 42B F G F G ⨯-=+动（）可得4120N -0N 230N =540N >500N B F ⨯+⨯=（）因为人的最大拉力等于体重500N ，因此配重不可能匀速拉起，故D 错误。

一、初中物理杠杆平衡条件的应用问题1．如图所示，杠杆在水平位置平衡．下列操作仍能让杠杆在水平位置保持平衡的是（）A．两侧钩码同时向外移一格B．两侧钩码同时向内移一格C．在两侧钩码下方，同时加挂一个相同的钩码D．左侧增加一个钩码，右侧钩码向外移一格【答案】D【解析】【分析】【详解】设一个钩码的重力为G，横梁上一个格的长度为l，原来杠杆处于平衡状态，则有2332⨯=⨯G l G lA．两侧钩码同时向外移一格,左边为⨯=G l Gl248右边为⨯=339G l GlGl Gl<89杠杆右端下沉，故A项不符合题意；B．两侧钩码同时向内移一格，左边为⨯=G l Gl224右边为313⨯=G l Gl<34Gl Gl杠杆左端下沉，故B项不符合题意；C．同时加挂一个相同的钩码，左边为⨯=G l Gl339右边为⨯=G l Gl428<Gl Gl89杠杆左端下沉，故C项不符合题意；D．左侧增加一个钩码，右侧钩码向外移一格，左边为⨯=G l Gl339右边为⨯=G l Gl339=Gl Gl99杠杆平衡，故D项符合题意。

故选D。

2．如图所示，杠杆挂上钩码后刚好平衡，每个钩码的质量相同，在下列情况中，杠杆还能平衡的是A．左右钩码各向支点移一格B．左右各减少一个钩码C．左右各减少一半钩码D．左右各增加两个钩码【答案】C【解析】设杠杆的分度值为 L，一个钩码的重为G．原来4G×2L=2G×4L；左、右钩码各向支点移动一格，左边=4G×L=4GL，右边=2G×3L=6GL，左边＜右边，杠杆向右端下沉，A不符合题意；左右各减少一个钩码，左边=3G×2L=6GL，右边=G×4L=4GL，左边＞右边，杠杆向左下沉，B 不符合题意；左、右钩码各减少一半法码，左边=2G×2L=4GL，右边=G×4L=4GL，左边=右边，杠杆平衡；C符合题意；左右各增加两个钩码，左边=6G×2L=12GL，右边=4G×4L=16GL，左边＜右边，杠杆右边下沉，D不符合题意，故选C．3．如图所示，作用在A点的各个力中，不可能使杠杆平衡的力是A．F3和F4B．F1和F3C．F2和F4D．F1和F2【答案】A【解析】【详解】因为力F 3的作用线所在的直线过支点O ，所以力F 3的力臂为0，又因为0乘以任何数都为0，所以力F 3不能使杠杆平衡；力F 4使杠杆转动方向与重物使杠杆的转动方向相同，所以力F 4不能使杠杆平衡；力F 1和F 2使杠杆转动方向与重物使杠杆转动方向相反，所以力F 1和F 2可以使杠杆平衡；故选A 。

一、初中物理杠杆平衡条件的应用问题1．能使杠杆OA水平平衡的最小力的方向为（）A．AB B．AC C．AD D．AE【答案】A【解析】【分析】根据杠杆平衡的条件，F1×L1=F2×L2，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长．由此分析解答．【详解】由图知，O为支点，动力作用在A点，连接OA就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向应向上，所以最小力方向为AB．故选A．【点睛】在通常情况下，要使所用的动力最小，必须使动力臂最长，连接杠杆中支点和动力作用点这两点所得到的线段就是最长力臂．2．工人师傅利用如图所示的两种方式，将重均为 400N 的货物从图示位置向上缓慢提升一段距离．F1、F2始终沿竖直方向；图甲中BO=2AO，图乙中动滑轮重为 50N，重物上升速度为 0.02m/s．不计杠杆重、绳重和摩擦,则下列说法正确的是( )A．甲方式F1由 150N 逐渐变大B．乙方式F2的功率为 3WC．甲乙两种方式都省一半的力D．乙方式中滑轮组的机械效率约为 88.9%【答案】D【解析】【详解】A．由图知道，重力即阻力的方向是竖直向下的，动力F1的方向也是竖直向下的，在提升重物的过程中，动力臂和阻力臂的比值是：1 22 1L OB L OA==所以，动力F1的大小始终不变，故A错误；BC．由于在甲图中，OB=2OA，即动力臂为阻力臂的2倍，由于不计摩擦及杠杆自重，所以，由杠杆平衡条件知道，动力为阻力的一半，即111400N200N22F G==⨯=由图乙知道，承担物重是绳子的段数是n=3，不计绳重和摩擦，则()()211500N+50N150N22F G G=+=⨯=动，即乙中不是省力一半；所以，绳子的自由端的速度是：v绳 =0.02m/s×3=0.06m/s，故乙方式F2的功率是：P=F2v绳 =150N×0.06m/s=9W，故BC错误；D．不计绳重和摩擦，乙方式中滑轮组的机械效率是：400N100%=100%=100%88.9%400N50NW GhW Gh G hη=⨯⨯⨯≈++有用总轮故D正确．3．如图所示为等刻度轻质杠杆，A处挂4牛的物体，若使杠杆在水平位置平衡，则在B处施加的力（）A．可能为0.5牛B．一定为2牛C．一定为3牛D．可能是4牛【答案】D【解析】【分析】【详解】设杠杆每小格的长度为L，若在B点用垂直OB竖直向下的力使杠杆在水平位置平衡，此时所用的力最小，根据杠杆平衡条件1122Fl F l=可得min42F LG L⋅=⋅则有min24N22N44G LFL⋅⨯===若在B点斜拉使杠杆在水平位置平衡，由杠杆平衡条件1122Fl F l=可知2211F l F l = 则此时杠杆左边的阻力与阻力臂的乘积不变，动力臂减小，故动力将增大，故若使杠杆在水平位置平衡，在B 点施加的力2N F ≥故选D 。
