(化学)化学图像题 pH的变化图像练习题含答案含解析

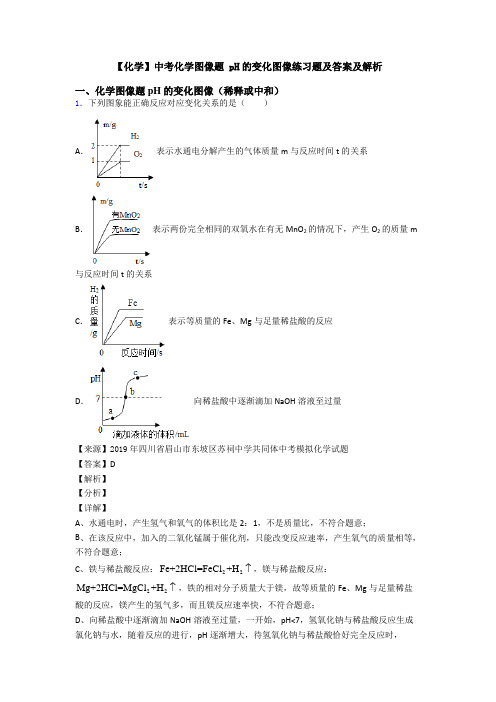

【化学】中考化学图像题 pH的变化图像练习题及答案及解析一、化学图像题 pH的变化图像（稀释或中和）1．下列图象能正确反应对应变化关系的是（）A．表示水通电分解产生的气体质量m与反应时间t的关系B．表示两份完全相同的双氧水在有无MnO2的情况下，产生O2的质量m 与反应时间t的关系C．表示等质量的Fe、Mg与足量稀盐酸的反应D．向稀盐酸中逐渐滴加NaOH溶液至过量【来源】2019年四川省眉山市东坡区苏祠中学共同体中考模拟化学试题【答案】D【解析】【分析】【详解】A、水通电时，产生氢气和氧气的体积比是2：1，不是质量比，不符合题意；B、在该反应中，加入的二氧化锰属于催化剂，只能改变反应速率，产生氧气的质量相等，不符合题意；Fe+2HCl=FeCl+H↑，镁与稀盐酸反应：C、铁与稀盐酸反应：22Mg+2HCl=MgCl+H↑，铁的相对分子质量大于镁，故等质量的Fe、Mg与足量稀盐22酸的反应，镁产生的氢气多，而且镁反应速率快，不符合题意；D、向稀盐酸中逐渐滴加NaOH溶液至过量，一开始，pH<7，氢氧化钠与稀盐酸反应生成氯化钠与水，随着反应的进行，pH逐渐增大，待氢氧化钠与稀盐酸恰好完全反应时，pH=7，氢氧化钠过量后，pH>7，符合题意。

故选D。

2．下列图像中，能正确表示加水稀释pH=3的稀盐酸的是A．B．C．D．【来源】山东省济南市章丘区2018-2019学年九年级上学期期末化学试题【答案】C【解析】【详解】A、加水稀释稀盐酸后，溶液的pH值逐渐变大，不能超过7；故选项错误；B、未加水稀释的稀盐酸pH=3，小于7，图像起点位置错误；故选项错误；C、加水稀释稀盐酸后，溶液的pH值逐渐变大，不能超过7，但无限接近7；故选项正确；D、加水稀释稀盐酸后，溶液的pH值逐渐变大；故选项错误；故选：C。

3．酸碱中和反应是一类非常重要的反应。

向装有一定量氢氧化钠溶液的烧杯中逐滴滴加稀硫酸。

下列能正确反映对应变化关系的图像是A．B．C． D．【来源】【万唯】江西省2019年中等学校招生考试成果检测化学试题（一)《逆袭卷》【答案】D【解析】【详解】A、向装有一定量氢氧化钠溶液的烧杯中逐滴滴加稀硫酸，反应开始时溶液pH>7，故A错误；B、发生的反应为2NaOH + H2SO4 = Na2SO4 +2H2O，SO42-随着稀硫酸的加入而不断增加，故B错误；C、反应没有气体和沉淀生成，烧杯内溶液的总质量随着稀硫酸的加入而不断增加，故C 错误；D、随着稀硫酸的加入，生成物硫酸钠的质量分数逐渐增大，当反应结束后，由于稀硫酸的加入使得溶液总质量继续增大，而硫酸钠的质量不变，因此导致溶液中Na2SO4的质量分数逐渐减小，D正确。

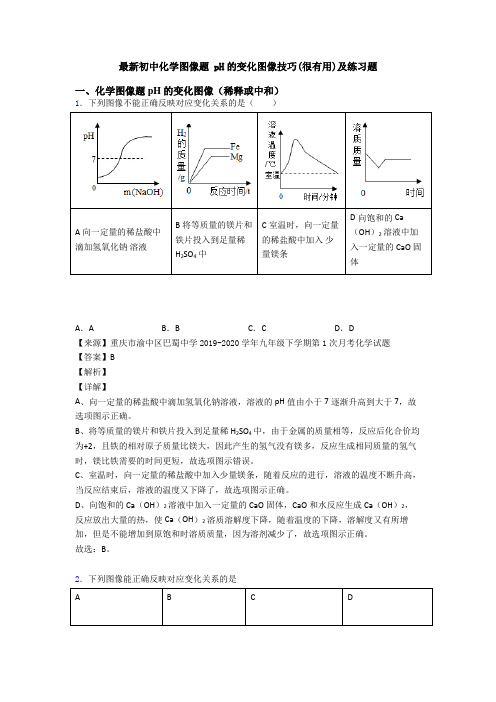

最新初中化学图像题 pH的变化图像技巧(很有用)及练习题一、化学图像题 pH的变化图像（稀释或中和）1．下列图像不能正确反映对应变化关系的是（）A向一定量的稀盐酸中滴加氢氧化钠溶液B将等质量的镁片和铁片投入到足量稀H2SO4中C室温时，向一定量的稀盐酸中加入少量镁条D向饱和的 Ca（OH）2溶液中加入一定量的CaO 固体A．A B．B C．C D．D【来源】重庆市渝中区巴蜀中学2019-2020学年九年级下学期第1次月考化学试题【答案】B【解析】【详解】A、向一定量的稀盐酸中滴加氢氧化钠溶液，溶液的pH值由小于7逐渐升高到大于7，故选项图示正确。

B、将等质量的镁片和铁片投入到足量稀H2SO4中，由于金属的质量相等，反应后化合价均为+2，且铁的相对原子质量比镁大，因此产生的氢气没有镁多，反应生成相同质量的氢气时，镁比铁需要的时间更短，故选项图示错误。

C、室温时，向一定量的稀盐酸中加入少量镁条，随着反应的进行，溶液的温度不断升高，当反应结束后，溶液的温度又下降了，故选项图示正确。

D、向饱和的 Ca（OH）2溶液中加入一定量的CaO固体，CaO和水反应生成Ca（OH）2，反应放出大量的热，使Ca（OH）2溶质溶解度下降，随着温度的下降，溶解度又有所增加，但是不能增加到原饱和时溶质质量，因为溶剂减少了，故选项图示正确。

故选：B。

2．下列图像能正确反映对应变化关系的是A B C D一定温度下，向不饱和硝酸钾溶液中加入硝酸钾向一定量NaOH溶液中加入稀H2SO4向一定量铁粉和铜粉的混合物中加入硫酸铜溶液向相等质量的锌粉和铁粉中，分别加入相同的稀盐酸A．A B．B C．C D．D【来源】2013-2014北京市丰台区中考一模化学试卷（带解析)【答案】D【解析】试题分析：A选项是不对应的，溶液的质量不能从0点开始；B选项是不对应，pH的起点应从大于7开始降低；C选项不对应的，金属的质量逐渐增加；D选项是对应的关系．考点：溶液中溶质的变化、酸碱中和反应、金婚活动性顺序3．下列图像与对应叙述相符合的是A．向一定量的锌粒中加入稀盐酸B．向 pH=3 的溶液中加水C．一定量的镁条在密闭容器里与氧气反应D．向含少量盐酸的氯化钙溶液中加入碳酸钾溶液【来源】湖南省邵阳市邵阳县2018届九年级初中毕业学业模拟考试化学试题【答案】D【解析】【分析】【详解】A、向一定量的锌粒中加入稀盐酸生成的氢气的量不能一直增加，选项A错误；B、向 pH=3的溶液中加水，最终溶液的pH不可能大于7，选项B错误；C、一定量的镁条在密闭容器里与氧气反应，固体的质量增加，选项C错误；D、向含少量盐酸的氯化钙溶液中加入碳酸钾溶液，碳酸钾先和稀盐酸反应，没有沉淀生成，反应一段时间后，稀盐酸反应完，碳酸钾和氯化钙反应，有沉淀生成，当氯化钙反应完后，沉淀的质量不再增加，选项D正确。

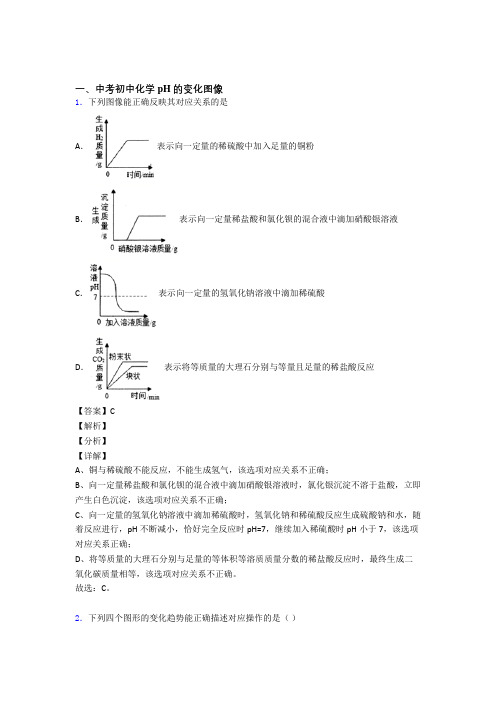

一、中考初中化学pH的变化图像1．下列图像能正确反映其对应关系的是A．表示向一定量的稀硫酸中加入足量的铜粉B．表示向一定量稀盐酸和氯化钡的混合液中滴加硝酸银溶液C．表示向一定量的氢氧化钠溶液中滴加稀硫酸D．表示将等质量的大理石分别与等量且足量的稀盐酸反应【答案】C【解析】【分析】【详解】A、铜与稀硫酸不能反应，不能生成氢气，该选项对应关系不正确；B、向一定量稀盐酸和氯化钡的混合液中滴加硝酸银溶液时，氯化银沉淀不溶于盐酸，立即产生白色沉淀，该选项对应关系不正确；C、向一定量的氢氧化钠溶液中滴加稀硫酸时，氢氧化钠和稀硫酸反应生成硫酸钠和水，随着反应进行，pH不断减小，恰好完全反应时pH=7，继续加入稀硫酸时pH小于7，该选项对应关系正确；D、将等质量的大理石分别与足量的等体积等溶质质量分数的稀盐酸反应时，最终生成二氧化碳质量相等，该选项对应关系不正确。

故选：C。

2．下列四个图形的变化趋势能正确描述对应操作的是（）A．足量的铁片和镁条分别与等质量、等质量分数的稀盐酸反应B．将浓盐酸敞口放置在空气中C．向氢氧化钠和硝酸钡的混合溶液中逐滴加入稀硫酸D．向pH=2的盐酸溶液中加水稀释【答案】A【解析】【分析】【详解】A、在金属活动性顺序中，镁和铁排在氢的前面，可以与盐酸发生置换反应生成氢气，镁排在铁的前面，故反应速度比铁快，在图像中，斜率表示的就是反应的速度，斜率越大，反应速度越大，足量的镁与铁与相同的酸反应，生成氢气的质量相同，故A正确；B、浓盐酸具有挥发性，易挥发出溶质氯化氢，导致溶质质量分数降低，而图象显示其质量分数增大，故B错误；C、硝酸钡和硫酸反应生成不溶于水的硫酸钡沉淀，一开始就会出现沉淀，而图像显示是过一段时间才出现沉淀，故C错误；D、盐酸溶液呈酸性，加水后酸性减弱，pH增大，无论怎样加水，其pH总是小于7，不会大于7，故D错误；故选A。

3．以下文字叙述与图像不相符的是A．等质量的Zn、Fe分别与足量等质量分数的稀硫酸反应B．向盐酸和CuCl2混合溶液中加入足量的NaOHC．在密闭容器中用红磷测定空气中氧气的含量D．向某氢氧化钠溶液中逐滴滴入稀硫酸【答案】C【解析】【分析】【详解】A、铁的相对原子质量比锌小，金属活动性比锌弱，因此反应速率比锌小，产生的氢气比锌多，该图能正确反映对应操作，故不符合题意；B、氢氧化钠溶液先和盐酸反应生成氯化钠和水，当盐酸反应完毕后，氢氧化钠溶液再和氯化铜溶液反应生成氢氧化铜沉淀和氯化钠，所以开始没有沉淀生成，该图能正确反映对应操作，故不符合题意；C、由于红磷燃烧消耗容器中空气的氧气，生成固体五氧化二磷，当反应停止，冷却至室温，此时，容器中压强应小于反应前容器中压强，即起点纵坐标大于终点纵坐标，该图不能正确反映对应操作，故符合题意；D、氢氧化钠溶液呈碱性，其pH值大于7，能与稀硫酸反应生成显中性的硫酸钠溶液，所以当向氢氧化钠溶液中滴加稀硫酸至过量时，溶液的pH值要变小，当它们恰好完全反应时，pH值等于7，如果继续滴加则会使溶液变为酸性溶液，即溶液的pH小于7，该图能正确反映对应操作，故不符合题意，故选C。

一、中考初中化学pH的变化图像1．下列图像能正确反映其对应关系的是A．表示向一定量的稀硫酸中加入足量的铜粉B．表示向一定量稀盐酸和氯化钡的混合液中滴加硝酸银溶液C．表示向一定量的氢氧化钠溶液中滴加稀硫酸D．表示将等质量的大理石分别与等量且足量的稀盐酸反应【答案】C【解析】【分析】【详解】A、铜与稀硫酸不能反应，不能生成氢气，该选项对应关系不正确；B、向一定量稀盐酸和氯化钡的混合液中滴加硝酸银溶液时，氯化银沉淀不溶于盐酸，立即产生白色沉淀，该选项对应关系不正确；C、向一定量的氢氧化钠溶液中滴加稀硫酸时，氢氧化钠和稀硫酸反应生成硫酸钠和水，随着反应进行，pH不断减小，恰好完全反应时pH=7，继续加入稀硫酸时pH小于7，该选项对应关系正确；D、将等质量的大理石分别与足量的等体积等溶质质量分数的稀盐酸反应时，最终生成二氧化碳质量相等，该选项对应关系不正确。

故选：C。

2．下列图像能正确反映对应变化关系的是A．两份等质量的氯酸钾在有、无 MnO2的情况下加热产生氧气B．加水稀释盐酸C．向稀盐酸和氯化钙的混合溶液中加入碳酸钠溶液D．将足量粉末状的铁和镁分别与等质量、等质量分数的稀盐酸反应【答案】C【解析】【分析】【详解】A、两份等质量的氯酸钾在有、无MnO2的情况下加热产生氧气，催化剂只能影响反应速率，产生氧气的质量相等，故选项图象不能正确反映对应变化关系；B、向浓盐酸中不断加水稀释，溶液始终显酸性，pH不可能大于7，故选项图象不能正确反映对应变化关系；C、向稀盐酸和氯化钙的混合溶液中加入碳酸钠溶液，碳酸钠先与稀盐酸反应生成氯化钠、水和二氧化碳气体，开始不生成沉淀。

稀盐酸消耗完，碳酸钠再与氯化钙反应生成碳酸钙沉淀，沉淀的质量不断上升，完全反应后不变，故选项图象能正确反映对应变化关系；D、将足量粉末状的铁和镁分别与等质量、等质量分数的稀盐酸反应，由质量守恒定律，生成氢气中氢元素来源于稀盐酸，稀盐酸中溶质的质量相等，则最终生成氢气的质量应相等，故选项图象不能正确反映对应变化关系。

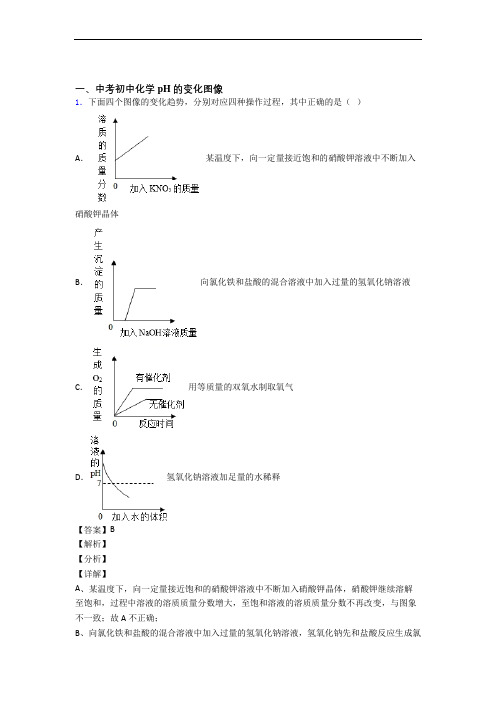

一、中考初中化学pH的变化图像1．下面四个图像的变化趋势，分别对应四种操作过程，其中正确的是（）A．某温度下，向一定量接近饱和的硝酸钾溶液中不断加入硝酸钾晶体B．向氯化铁和盐酸的混合溶液中加入过量的氢氧化钠溶液C．用等质量的双氧水制取氧气D．氢氧化钠溶液加足量的水稀释【答案】B【解析】【分析】【详解】A、某温度下，向一定量接近饱和的硝酸钾溶液中不断加入硝酸钾晶体，硝酸钾继续溶解至饱和，过程中溶液的溶质质量分数增大，至饱和溶液的溶质质量分数不再改变，与图象不一致；故A不正确；B、向氯化铁和盐酸的混合溶液中加入过量的氢氧化钠溶液，氢氧化钠先和盐酸反应生成氯化钠和水，至盐酸完全反应后，氯化铁和氢氧化钠反应生成氢氧化铁和氯化钠，开始生成氢氧化铁沉淀，直至氯化铁完全反应后，沉淀质量不再增加，故B正确；C、用相等质量的双氧水来制取氧气时，有催化剂时放出氧气速度比不加催化剂快，但最终产生氧气的质量是相同的，故C不正确；D、氢氧化钠溶液中加足量的水稀释，随着不断加水稀释溶液的碱性越来越弱，但应仍为碱性，不可能成为酸性，与图象不符，故D不正确。

故选B。

2．下列四个图形的变化趋势能正确描述对应操作的是（）A．足量的铁片和镁条分别与等质量、等质量分数的稀盐酸反应B．将浓盐酸敞口放置在空气中C．向氢氧化钠和硝酸钡的混合溶液中逐滴加入稀硫酸D．向pH=2的盐酸溶液中加水稀释【答案】A【解析】【分析】【详解】A、在金属活动性顺序中，镁和铁排在氢的前面，可以与盐酸发生置换反应生成氢气，镁排在铁的前面，故反应速度比铁快，在图像中，斜率表示的就是反应的速度，斜率越大，反应速度越大，足量的镁与铁与相同的酸反应，生成氢气的质量相同，故A正确；B、浓盐酸具有挥发性，易挥发出溶质氯化氢，导致溶质质量分数降低，而图象显示其质量分数增大，故B错误；C、硝酸钡和硫酸反应生成不溶于水的硫酸钡沉淀，一开始就会出现沉淀，而图像显示是过一段时间才出现沉淀，故C错误；D、盐酸溶液呈酸性，加水后酸性减弱，pH增大，无论怎样加水，其pH总是小于7，不会大于7，故D错误；故选A。

图像题pH的变化图像练习题（含答案）一、化学图像题pH的变化图像（稀释或中和）1.把盐酸溶液逐滴滴入到氢氧化钠溶液中直至过量，这个过程中溶液pH的变化曲线为【答案】C【解析】【详解】把盐酸溶液逐滴滴入到氢氧化钠溶液中直至过量，开始表现为氢氧化钠溶液的碱性，pH 值大于7；把盐酸溶液逐滴滴入，与氢氧化钠溶液反应，中和至中性，pH值等于7；再滴入盐酸，盐酸过量，溶液呈酸性，则pH值小于7。

故选C。

2.某同学利用图1装置研究稀盐酸与氢氧化钠溶液反应的过程并用pH传感器和温度传感器测量反应过程中相关物理量的变化情况得到图2和图3。

下列说法错误的是图1 图士图nA.图2中b点所示溶液中的溶质是NaCl和NaOHB.将图2中d点所示溶液加热蒸干所得固体为纯净物C.图2中cfd所示溶液中NaCl的质量不断增加D.图3中eff变化趋势可说明该反应是放热反应【来源】备战2020中考化学章节强化训练一一酸和碱【答案】C【解析】【详解】A 、由图2知该反应是将盐酸滴入氢氧化钠溶液中；盐酸与氢氧化钠反应生成氯化钠和 水，b 点pH 大于7,说明氢氧化钠有剩余，故b 点所示溶液中的溶质是NaCl 和NaOH ，故 A 正确；B 、图2中d 点pH 小于7,盐酸过量，溶液中溶质为氯化钠和HCl ，加热蒸干过程中HCl 挥 发掉，所得固体只有氯化钠，为纯净物，故B 正确；C 、图2中c 点pH=7,盐酸与氢氧化钠恰好完全反应，cfd 过程是盐酸过量，溶液中NaCl 的质量不变，故C 错误；D 、图3中eff 变化趋势可说明该反应是放热反应，故D 正确。

故选C 。

【点睛】根据图2判断出反应滴加顺序，盐酸与氢氧化钠反应生成氯化钠和水，再根据pH 的变化 判断反应过程，中和反应放热。

沉淀质量喝 生成向一定质量硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液直【来源】2019年内蒙古包头市中考一模调研理综化学试题【答案】B【解析】【分析】【详解】A 、向碱溶液中加水，pH 减小，但是不能小于7,该选项对应关系不正确；B 、向一定质量硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液直至过量，氢氧化钠先和稀硫 酸反应生成硫酸钠和水，后和硫酸铜反应生成硫酸钠和氢氧化铜沉淀，该选项对应关系正 确；C 、常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸充分反应，锌比铁 活泼，反应速率快，反应需要时间短，最终铁和稀硫酸反应生成的氢气多，该选项对应关 系不正确；D 、将一定质量的硝酸钾不饱和溶液恒温蒸发水分，饱和前的过程中溶质质量不变，溶液 质量减小，溶质质量分数增大，饱和后溶质质量分数不再变化，该选项对应关系不正确。

【化学】图像题 pH的变化图像知识点总结和题型总结一、化学图像题 pH的变化图像（稀释或中和）1．把盐酸溶液逐滴滴入到氢氧化钠溶液中直至过量，这个过程中溶液pH的变化曲线为（）A．B．C．D．【来源】上海市静安区实验中学沪教版五四制九年级下册5.4碱的性质3【答案】C【解析】【详解】把盐酸溶液逐滴滴入到氢氧化钠溶液中直至过量，开始表现为氢氧化钠溶液的碱性，pH值大于7；把盐酸溶液逐滴滴入，与氢氧化钠溶液反应，中和至中性，pH值等于7；再滴入盐酸，盐酸过量，溶液呈酸性，则pH值小于7。

故选C。

2．下列图像中，能正确表示加水稀释pH=3的稀盐酸的是A．B．C．D．【来源】山东省济南市章丘区2018-2019学年九年级上学期期末化学试题【答案】C【解析】【详解】A、加水稀释稀盐酸后，溶液的pH值逐渐变大，不能超过7；故选项错误；B、未加水稀释的稀盐酸pH=3，小于7，图像起点位置错误；故选项错误；C、加水稀释稀盐酸后，溶液的pH值逐渐变大，不能超过7，但无限接近7；故选项正确；D、加水稀释稀盐酸后，溶液的pH值逐渐变大；故选项错误；故选：C。

3．下表中，有关量的变化图象与其对应叙述相符的是A．某同学误将少量KMnO4当成MnO2加入KClO3中进行加热制取氧气，部分物质质量随时间变化如图所示，则t1时刻，KMnO4开始分解B．在一定量硝酸银和硝酸铜的混合溶液中加入铁粉，充分反应，硝酸根质量分数随加入铁粉质量变化如图所示C．密闭容器中发生化学反应，X、Y、Z的质量随着反应时间的变化如图所示，则该反应的化学方程式一定为3X+Y=4ZD ．稀硫酸和氢氧化钠溶液反应的pH 的变化图象如图所示，图中c 点时，可以加BaCl 2溶液来检验硫酸是否被反应完【来源】2019年内蒙古包头市中考压轴预测卷理综化学试题【答案】A【解析】【详解】A 、误将少量KMnO 4当成MnO 2加入KClO 3中进行加热，高锰酸钾在加热的条件下分解成锰酸钾、二氧化锰和氧气，然后氯酸钾在二氧化锰的催化下分解为氯化钾和氧气，故b 为高锰酸钾，在t 1时刻，高锰酸钾开始分解，t 2时刻，氯酸钾开始分解，故a 为氯酸钾，c 为氧气，符合题意；B 、在一定量硝酸银和硝酸铜的混合溶液中加入铁粉，铁粉先和硝酸银反应，332=Fe Fe+2AgNO NO ()+2Ag ，56份铁生成216份银，固体质量增加，溶液质量减小，硝酸根的质量不变，故硝酸根的质量分数逐渐增大，待硝酸银完全反应后，铁和硝酸铜反应3232=Fe+Cu(NO )Fe(NO )+Cu ，56份铁生成64份铜，固体质量增加，溶液质量减小，硝酸根的质量不变，故硝酸根质量分数逐渐增大，待硝酸铜完全反应后，硝酸根溶质质量分数不变，不符合题意；C 、由图可知，X 、Y 质量不断减小，则X 、Y 为反应物，Z 的质量逐渐增加，则Z 为生成物，t 1时，该反应恰好完全反应，X 减小量为9，Y 减小量为3，则Z 的增加量为12，X ∶Y ∶Z=3∶1∶4，但是由于不知道X 、Y 、Z 的相对分子质量，无法确定该反应的化学方程式，不符合题意。

一、中考初中化学pH 的变化图像1．以下四个图像与对应操作描述不相符的是（ ）A ．图A 是水通直流电B ．图B 是加热分解高锰酸钾C ．图C 是向20mLpH=13的NaOH 溶液中逐滴滴入pH=1的盐酸D ．图D 是t ℃时取溶质质量分数为w 的KNO 3饱和溶液20g ，升高温度至90℃【答案】A【解析】【分析】【详解】A 、在电解水实验中，通电一段时间后，生成氢气和氧气的体积比约为2:1，图像与对应操作描述不符，符合题意；B 、加热分解高锰酸钾，42422Δ2KMnO K MnO +MnO +O ↑，参加反应的高锰酸钾与生成氧气的质量比为：316:32，故31.6g 高锰酸钾生成氧气的质量为：3.2g ，故剩余固体的质量为：31.6g-3.2g=28.4g 。

图像与对应操作描述相符，不符合题意；C 、向20mLpH=13的NaOH 溶液中逐滴滴入pH=1的盐酸，氢氧化钠显碱性，pH ＞7，随着反应的进行，氢氧化钠与稀盐酸反应生成氯化钠和水，pH 逐渐减小至小于7。

图像与对应操作描述相符，不符合题意；D 、t ℃时取溶质质量分数为w 的KNO 3饱和溶液20g ，升高温度至90℃，硝酸钾的溶解度随温度的升高而增加，升温后，溶解度增加，溶液变为不饱和溶液，溶质质量分数不变。

图像与对应操作描述相符，不符合题意。

故选A 。

2．下列图像与对应的操作过程相符的是（ ）A ．①表示向一定的氯化钙溶液中通入二氧化碳至过量B ．②表示向pH=9的氨水中不断加水稀释C ．③表示将等质量的镁片和锌片分别加入足量且溶质的质量分数相同的稀硫酸中D ．④表示用两份溶液质量和溶质的质量分数均相等的过氧化氢溶液制取氧气【答案】C【解析】【分析】【详解】A 、氯化钙与二氧化碳不反应，不能形成沉淀，图像与对应的操作过程不符，不符合题意；B 、向pH=9的氨水中不断加水稀释，pH 会逐渐减少至无限接近于7，但是不会小于7，图像与对应的操作过程不符，不符合题意；C 、镁比锌活泼，故镁反应速率快，镁与稀硫酸反应：2442Mg+H SO MgSO +H =↑，锌与稀硫酸反应：2442=Z Zn+H SO SO +H n ↑，锌的相对原子质量大于镁，故最后镁生成氢气的质量大，图像与对应的操作过程相符，符合题意；D 、用两份溶液质量和溶质的质量分数均相等的过氧化氢溶液制取氧气，二氧化锰是催化剂，加二氧化锰的反应速率快，但是最后生成氧气的质量相同，图像与对应的操作过程不符，不符合题意。

一、中考初中化学pH的变化图像1．下列图像能正确反映其对应关系的是()A．向等质量、等浓度的稀硫酸中分别加入过量的Zn和FeB．向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸C．用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气D．向盛有稀硫酸的烧杯中不断加水稀释【答案】B【解析】【分析】【详解】A、酸质量相等，金属过量，最终产生氢气质量相等，产生相同质量的氢气时，消耗的锌的质量应大于铁的质量，与图像不符；B、向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸，稀盐酸会先和氢氧化钠反应生成氯化钠和水，再和碳酸钠反应生成二氧化碳氯化钠和水，与图像相符，故选B；C、催化剂只能改变反应速率，不能改变生成物的多少，用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气，生成氧气质量应该相等，与图像不符；D、加水稀释只会使稀硫酸酸性减弱，不可能pH大于7，变为碱性，与图像不符。

【点睛】该题是一道图像题，图像题的难点在于图像信息和文字信息的转化，然后和实际反应情况对应是否相符。

2．下列四个图形的变化趋势能正确描述对应操作的是（）A．足量的铁片和镁条分别与等质量、等质量分数的稀盐酸反应B．将浓盐酸敞口放置在空气中C．向氢氧化钠和硝酸钡的混合溶液中逐滴加入稀硫酸D．向pH=2的盐酸溶液中加水稀释【答案】A【解析】【分析】【详解】A、在金属活动性顺序中，镁和铁排在氢的前面，可以与盐酸发生置换反应生成氢气，镁排在铁的前面，故反应速度比铁快，在图像中，斜率表示的就是反应的速度，斜率越大，反应速度越大，足量的镁与铁与相同的酸反应，生成氢气的质量相同，故A正确；B、浓盐酸具有挥发性，易挥发出溶质氯化氢，导致溶质质量分数降低，而图象显示其质量分数增大，故B错误；C、硝酸钡和硫酸反应生成不溶于水的硫酸钡沉淀，一开始就会出现沉淀，而图像显示是过一段时间才出现沉淀，故C错误；D、盐酸溶液呈酸性，加水后酸性减弱，pH增大，无论怎样加水，其pH总是小于7，不会大于7，故D错误；故选A。
