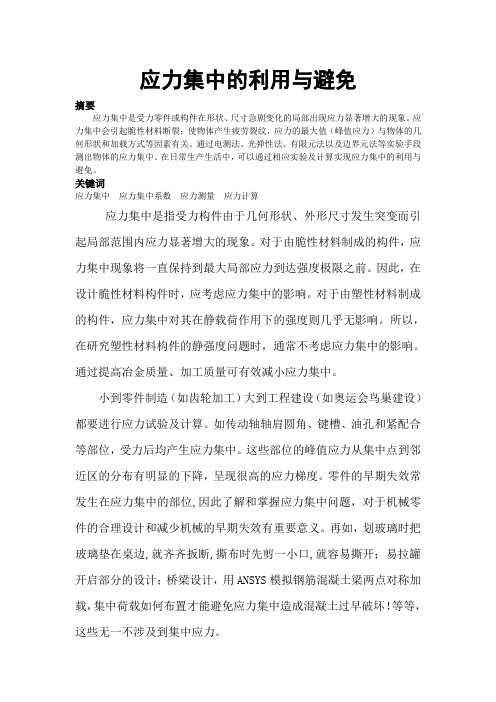

应力集中的利用与避免摘要应力集中是受力零件或构件在形状、尺寸急剧变化的局部出现应力显著增大的现象。
应力集中会引起脆性材料断裂;使物体产生疲劳裂纹,应力的最大值(峰值应力)与物体的几何形状和加载方式等因素有关。
通过电测法、光弹性法、有限元法以及边界元法等实验手段测出物体的应力集中。
在日常生产生活中,可以通过相应实验及计算实现应力集中的利用与避免。
关键词应力集中应力集中系数应力测量应力计算应力集中是指受力构件由于几何形状、外形尺寸发生突变而引起局部范围内应力显著增大的现象。
对于由脆性材料制成的构件,应力集中现象将一直保持到最大局部应力到达强度极限之前。
因此,在设计脆性材料构件时,应考虑应力集中的影响。
对于由塑性材料制成的构件,应力集中对其在静载荷作用下的强度则几乎无影响。
所以,在研究塑性材料构件的静强度问题时,通常不考虑应力集中的影响。
通过提高冶金质量、加工质量可有效减小应力集中。
小到零件制造(如齿轮加工)大到工程建设(如奥运会鸟巢建设)都要进行应力试验及计算。
如传动轴轴肩圆角、键槽、油孔和紧配合等部位,受力后均产生应力集中。
这些部位的峰值应力从集中点到邻近区的分布有明显的下降,呈现很高的应力梯度。
零件的早期失效常发生在应力集中的部位,因此了解和掌握应力集中问题,对于机械零件的合理设计和减少机械的早期失效有重要意义。
再如,划玻璃时把玻璃垫在桌边,就齐齐扳断,撕布时先剪一小口,就容易撕开;易拉罐开启部分的设计;桥梁设计,用ANSYS模拟钢筋混凝土梁两点对称加载,集中荷载如何布置才能避免应力集中造成混凝土过早破坏!等等,这些无一不涉及到集中应力。
弹性力学中的一类问题,应力在固体局部区域内显著增高的现象。
多出现于尖角、孔洞、缺口、沟槽以及有刚性约束处及其邻域。
应力集中会引起脆性材料断裂;使物体产生疲劳裂纹。
在应力集中区域,应力的最大值(峰值应力)与物体的几何形状和加载方式等因素有关。
局部增高的应力值随与峰值应力点的间距的增加而迅速衰减。
1、螺纹联接的防松的原因和措施是什么?答:原因——是螺纹联接在冲击,振动和变载的作用下,预紧力可能在某一瞬间消失,联接有可能松脱,高温的螺纹联接,由于温度变形差异等原因,也可能发生松脱现象,因此在设计时必须考虑防松。
措施——利用附加摩擦力防松,如用槽型螺母和开口销,止动垫片等,其他方法防松,如冲点法防松,粘合法防松。
2、提高螺栓联接强度的措施答:(1)降低螺栓总拉伸载荷Fa的变化范围:a,为了减小螺栓刚度,可减螺栓光杆部分直径或采用空心螺杆,也可增加螺杆长度;b,被联接件本身的刚度较大,但被链接间的接合面因需要密封而采用软垫片时将降低其刚度,采用金属薄垫片或采用O形密封圈作为密封元件,则仍可保持被连接件原来的刚度值。
(2)改善螺纹牙间的载荷分布,(3)减小应力集中,(4)避免或减小附加应力。
3、轮齿的失效形式答:(1)轮齿折断,一般发生在齿根部分,因为轮齿受力时齿根弯曲应力最大,而且有应力集中,可分为过载折断和疲劳折断。
(2)齿面点蚀。
(3)齿面胶合。
(4)齿面磨损。
(5)齿面塑性变形。
4、齿轮传动的润滑答:开式齿轮传动通常采用人工定期加油润滑,可采用润滑油或润滑脂,一般闭式齿轮传动的润滑方式根据齿轮的圆周速度V的大小而定,当V<=12时多采用油池润滑,当V>12时,不宜采用油池润滑,这是因为(1)圆周速度过高,齿轮上的油大多被甩出去而达不到啮合区,(2)搅由过于激烈使油的温升增高,降低润滑性能,(3)会搅起箱底沉淀的杂质,加速齿轮的磨损,常采用喷油润滑。
5、为什么蜗杆传动要进行热平衡计算及冷却措施答:由于蜗杆传动效率低,发热量大,若不及时散热,会引起箱体内油温升高,润滑失效,导致齿轮磨损加剧,甚至出现胶合,因此对连续工作的闭式蜗杆传动要进行热平衡计算。
措施:1)增加散热面积,合理设计箱体结构,铸出或焊上散热片,2)提高表面传热系数,在蜗杆轴上装置风扇,或在箱体油池内装设蛇形冷却水管。
