NIT CAD 要求

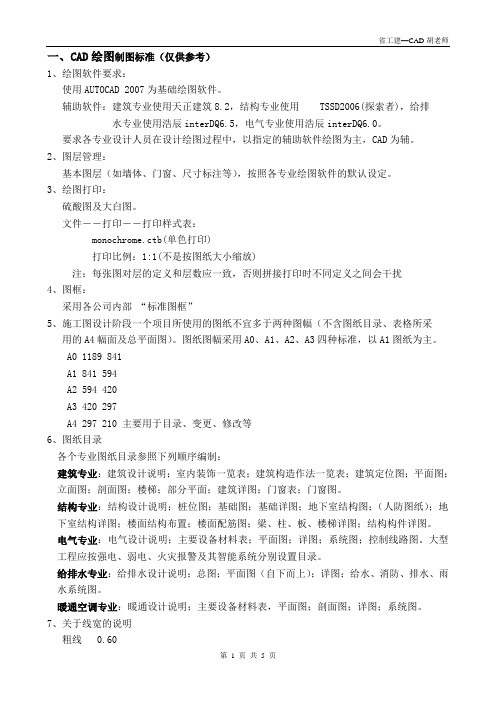

一、CAD绘图制图标准（仅供参考）1、绘图软件要求：使用AUTOCAD 2007为基础绘图软件。

辅助软件：建筑专业使用天正建筑8.2，结构专业使用TSSD2006(探索者)，给排水专业使用浩辰interDQ6.5，电气专业使用浩辰interDQ6.0。

要求各专业设计人员在设计绘图过程中，以指定的辅助软件绘图为主，CAD为辅。

2、图层管理：基本图层（如墙体、门窗、尺寸标注等），按照各专业绘图软件的默认设定。

3、绘图打印：硫酸图及大白图。

文件――打印――打印样式表：monochrome.ctb(单色打印)打印比例：1:1(不是按图纸大小缩放)注：每张图对层的定义和层数应一致，否则拼接打印时不同定义之间会干扰4、图框：采用各公司内部“标准图框”5、施工图设计阶段一个项目所使用的图纸不宜多于两种图幅（不含图纸目录、表格所采用的A4幅面及总平面图）。

图纸图幅采用A0、A1、A2、A3四种标准，以A1图纸为主。

A0 1189 841A1 841 594A2 594 420A3 420 297A4 297 210 主要用于目录、变更、修改等6、图纸目录各个专业图纸目录参照下列顺序编制：建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图。

结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。

电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。

大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。

给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。

暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。

7、关于线宽的说明粗线 0.60中粗线 0.35细线 0.18在采用CAD技术绘图时，尽量用色彩（COLOR）控制绘图笔的宽度8、轴线、轴线圆均应以细实线绘制。

CAD绘图标准与审查指南CAD（计算机辅助设计）是一种应用于各种领域的设计工具，能够帮助工程师、设计师和建筑师们将他们的创意转化为实际的设计。

在CAD软件中，为了保证设计的准确性和一致性，绘图标准和审查指南显得尤为重要。

本文将介绍一些CAD绘图的常见标准以及审查的重点。

首先是线型和线宽的设置。

在CAD绘图中，线型和线宽的设置直接关系到图纸的可读性和专业性。

一般来说，细线用于表示边界和轮廓，粗线用于表示主要构件和特殊要求。

不同的线型可以用于表示不同的对象，例如虚线表示隐蔽部分，直线表示实体结构。

线宽的设置也需要根据实际情况进行调整，一般建议使用0.3mm到0.5mm的线宽。

其次是图层设置和命名规范。

图层是CAD绘图中的重要组成部分，可以用来控制图形的显示与隐藏。

合理的图层设置有助于提高绘图效率和可读性。

在建立图层时，需要明确每个图层所代表的含义，如墙体、门窗、家具等，并按照一定的命名规范进行命名，以便日后的修改和管理。

一般来说，图层的命名应简洁明了，避免使用过长的名称或者拼写错误的单词。

第三是尺寸标注的规范。

准确的尺寸标注对于设计师和施工方来说至关重要。

尺寸的标注应该准确、清晰，遵循一定的规范。

一般来说，尺寸标注应使用统一的字体和字号，保证标注的字体清晰可辨。

标注的位置应尽量避免与图形重叠，不得遮挡图形或其他标注。

另外，标注的线段应尽量避免交叉或重叠，方便读者快速获取信息。

最后是图纸的审查重点。

在CAD绘图过程中，审查是确保绘图质量和准确性的重要环节。

审查的重点主要包括以下几个方面。

首先是尺寸的准确性，即标注的尺寸与实际设计的尺寸是否一致。

其次是图形的合理性，包括几何形状是否符合要求、线段是否闭合等。

此外，还需要审查图层的使用是否合理，图层命名是否规范，并对不符合要求的部分进行修正。

最后，审查人员还需关注绘图符号的使用是否恰当以及图样的完整性。

综上所述，CAD绘图标准和审查指南对于保证设计质量和准确性非常重要。

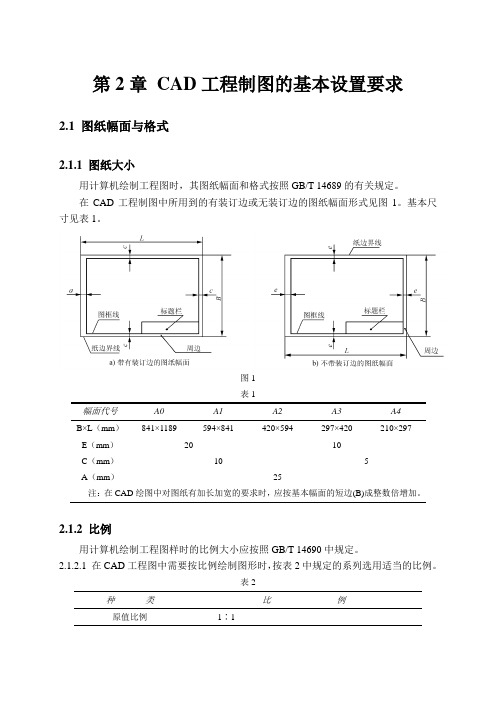

第2章CAD工程制图的基本设置要求2.1 图纸幅面与格式2.1.1 图纸大小用计算机绘制工程图时，其图纸幅面和格式按照GB/T 14689的有关规定。

在CAD工程制图中所用到的有装订边或无装订边的图纸幅面形式见图1。

基本尺寸见表1。

图1表1幅面代号A0 A1 A2 A3 A4B×L（mm）841×1189 594×841 420×594 297×420 210×297E（mm）20 10C（mm）10 5A（mm）25注：在CAD绘图中对图纸有加长加宽的要求时，应按基本幅面的短边(B)成整数倍增加。

2.1.2 比例用计算机绘制工程图样时的比例大小应按照GB/T 14690中规定。

2.1.2.1 在CAD工程图中需要按比例绘制图形时，按表2中规定的系列选用适当的比例。

表2种类比例原值比例1∶1化工原理课程设计工作手册- 1 -放大比例5∶1 5×10n ∶12∶1 2×10n ∶11×10n ∶1 缩小比例1∶2 1∶2×10n1∶5 1∶5×10n1∶10 1∶10×10n注：n 为正整数。

2.1.2.2 必要时，也允许选取表3中的比例。

表3种 类比 例放大比例4∶1 4×10n ∶12.5∶1 2.5×10n ∶1缩小比例1∶1.5 1∶1.5×10n1∶2.5 1∶2.5×10n1∶3 1∶3×10n1∶4 1∶4×10n1∶6 1∶6×10n注：n 为正整数2.1.3字体CAD 工程图中所用的字体应按GB/T 13362.4～13362.5和GB/T 14691要求，并应做到字体端正、笔画清楚、排列整齐、间隔均匀。

2.1.3.1 CAD 工程图的字体与图纸幅面之间的大小关系参见表4。

表4字母数字3.5 mm 汉 字5 mm2.1.3.2 CAD 工程图中字体的最小字(词)距、行距以及间隔线或基准线与书写字体之间的最小距离见表5。

autocad 制图标准Autocad 制图标准。

在进行 Autocad 制图时，合理的标准是至关重要的。

标准化的制图可以提高工作效率，减少错误，增加可读性，方便他人理解和使用。

因此，本文将介绍Autocad 制图的标准规范，希望能够帮助大家更好地进行制图工作。

首先，制图时应该注意图纸的规格。

常见的图纸规格有 A0、A1、A2、A3、A4 等，我们需要根据实际需要选择合适的图纸规格。

在选择图纸规格的同时，还需要注意图纸的比例。

一般来说，常用的图纸比例有 1:1、1:2、1:5、1:10 等，我们需要根据实际情况选择合适的比例，以保证图纸的清晰度和完整性。

其次，制图时需要合理设置图层。

在 Autocad 中，图层是非常重要的，它可以帮助我们对不同的图形进行分类和管理。

因此，我们需要根据实际需要合理设置图层，将不同的图形放在不同的图层上，并且为每个图层设置合适的线型、线宽和颜色，以便于区分和识别。

另外，还需要注意图层的命名规范，命名应该简洁明了，便于他人理解和使用。

此外，制图时还需要注意图形的精确性和准确性。

在绘制图形时，需要保证图形的精确度和准确度，尽量减少误差，避免出现不符合实际情况的图形。

对于一些特殊的图形，还需要进行详细的标注和说明，以便于他人理解和使用。

最后，制图完成后，需要进行图纸的布局和标注。

布局时需要合理安排图纸的位置和比例，使得图纸整体美观、清晰。

标注时需要对图纸进行详细的标注，包括图名、比例尺、图纸制作人、审核人等信息，以便于他人使用和管理。

综上所述，Autocad 制图标准是非常重要的，它可以提高工作效率，减少错误，增加可读性，方便他人理解和使用。

因此，我们在进行制图工作时，需要严格遵守标准规范，保证图纸的规格、图层设置、图形精确性和图纸布局等方面都符合标准要求，以提高制图质量，提高工作效率。

希望本文的介绍能够对大家有所帮助。

作图软件规范设置及图纸要求一、一、作图软件：为规范工程图作图格式，工程图作图软件统一使用在AutoCAD2007平台上运行的“天正c.取消使用大字体，shx字体选定为：仿宋体；d.效果，宽度比例：1；e.其它保持墨认值。

（2）.尺寸标注文字样式设定：a. 在天正工具箱中打开尺寸标注工具栏，选择标注样式；b.新建，样式名称：尺寸标注；c.取消使用大字体，shx字体选定为：仿宋体；d.效果，宽度比例：1；e.其它保持墨认值。

可根据图纸内容需要设置图层数，图层设置应符合上表规定。

其它特殊图层根据需要另行设置。

5、图框设置：按图纸内容要求确定采用的图框幅面后在“第二代标准图框”文件中选用合适的图框拷贝至当前文件中。

（“第二代标准图框”文件中的各类图框均为1：1的标准图框，如需加长图框请用该文件中的图框作相应修改后再调用。

）注：本公司的标准图框不适合作成系统图框调用，因此切勿擅自修改天正安装目录下的SYS文件夹内的文件。

7、纸布局：建议所有图纸均在图纸空间进行布局出图。

有关图纸空间的使用请查阅《技能培训——CAD图纸空间》。

8、参照功能的应用：为减少施工图设计中重复工作量，须便用CAD的参照功能作图（尤其是总图部分）。

注：注意对参照文件的保护，防止误改（包括文件内容、文件名和保存路径）、误删。

在拷贝带参照的文件时应将参照文件同时拷贝，以防参照丢失。

1500 ， 1：1000 ， 1：500 或1：800 ， 1：600；9、总平面分区图：在总平面中（隐藏种植设计）根据图纸内容的需要用特粗虚线将平面分成相对独立的若干区域（不宜重叠），并对各区域进行编号。

指北针。

图纸比例：1：2000 ，1：1500 ， 1：1000 ， 1：500 或1：800 ， 1：600；10、分区平面图：按总平面分区图将各区域平面放大表示，并补充平面细部。

指北针。

图纸比例：1：1000 ， 1：500 ， 1：250 ，1：200 ， 1：100 或1：800 ， 1：600 ， 1：300 ；11、分区平面放线图：详细标注各分区平面的控制线及建筑、构筑物、道路、广场、平台、台阶、斜坡、雕塑-小品基座、水体的控制尺寸。

cad 制图国家标准CAD制图国家标准。

CAD（计算机辅助设计）制图是现代工程设计中不可或缺的一部分，它在工程设计、建筑设计、机械制造等领域发挥着重要作用。

而国家标准则是保障CAD制图质量和统一规范的重要依据。

本文将就CAD制图国家标准进行详细介绍。

首先，CAD制图国家标准主要包括GB/T、GB、JB等标准。

GB/T是国家标准的推荐性标准，GB是国家标准的强制性标准，而JB是机械行业标准。

这些标准对CAD制图的内容、格式、符号、尺寸等方面进行了详细规定，旨在提高CAD制图的质量和统一标准。

其次，CAD制图国家标准在内容上主要包括图形符号、尺寸标注、图框、图样折叠、图样放大缩小尺寸、图样线型、文字、尺寸、视图、剖视图、轴测图等方面的规定。

这些规定旨在确保CAD制图的准确性、清晰度和一致性，使得不同工程设计人员之间能够准确理解和交流CAD制图信息。

此外，CAD制图国家标准还对CAD制图的质量要求进行了详细规定。

比如，对CAD制图的精度、完整性、一致性、标准化等方面提出了具体要求，以确保CAD制图的质量达到国家标准要求。

此外，CAD制图国家标准还对CAD制图软件的应用提出了一些要求。

比如，对CAD制图软件的版本、文件格式、打印输出、图层管理、文字样式、尺寸标注、图形符号等方面进行了规定，以确保CAD制图软件的应用符合国家标准要求。

最后，CAD制图国家标准的实施对于工程设计、建筑设计、机械制造等行业具有重要意义。

它不仅可以提高CAD制图的质量和效率，还可以促进不同行业之间的交流与合作，推动我国工程技术水平的提高。

综上所述，CAD制图国家标准是CAD制图质量和统一规范的重要依据，它对CAD制图的内容、格式、质量、软件应用等方面进行了详细规定，对于提高CAD 制图质量和促进工程技术水平的提高具有重要意义。

希望工程设计、建筑设计、机械制造等行业能够严格遵守CAD制图国家标准，不断提升CAD制图水平，推动行业发展。

cad图层设置标准大全CAD图层设置标准大全。

在CAD绘图中，图层是非常重要的概念，它可以帮助我们对绘图进行有效的管理和组织。

正确的图层设置可以提高绘图效率，使绘图更加清晰和易于理解。

本文将为大家详细介绍CAD图层设置的标准大全，希望能够帮助大家更好地使用CAD软件进行绘图。

1. 图层命名规范。

在CAD软件中，良好的图层命名规范可以帮助我们更好地理解和管理图层。

通常情况下，我们可以按照以下规范对图层进行命名：使用简洁明了的名称，如“墙体”、“门窗”、“标注”等；避免使用过长或者含糊不清的名称，以免造成混淆；统一使用英文或者数字进行命名，避免使用中文或者特殊字符。

2. 图层颜色规范。

图层颜色的设置可以帮助我们更直观地理解绘图内容，因此在CAD软件中，我们可以按照以下规范对图层颜色进行设置：墙体可以使用浅灰色或者浅蓝色进行填充；门窗可以使用黄色进行标注；标注可以使用红色进行标记。

3. 图层线型规范。

在CAD软件中，线型的设置可以帮助我们更清晰地表达绘图内容，因此我们可以按照以下规范对图层线型进行设置：墙体可以使用实线进行表示；门窗可以使用虚线进行表示；标注可以使用粗实线进行标记。

4. 图层打印规范。

在CAD绘图完成后，我们通常需要进行打印输出，因此需要对图层的打印设置进行规范：设置图层的打印属性，确保需要打印的图层处于可见状态；根据实际需要，设置图层的打印颜色和线型，以确保打印效果符合要求。

5. 图层组织规范。

良好的图层组织可以帮助我们更好地管理和控制绘图内容，因此我们可以按照以下规范对图层进行组织：将相似功能的图元放置在同一个图层中，如将所有的墙体放置在名为“墙体”的图层中；对于不需要显示的图元，可以将其放置在单独的图层中，并将该图层设置为冻结状态。

6. 图层标准化规范。

在CAD绘图中，我们可以按照一定的标准对图层进行设置，以确保绘图内容的统一性和规范性：可以参考国家或行业标准，对图层的命名、颜色、线型等进行设置；可以结合实际需求，对图层进行个性化设置，以确保绘图内容符合实际要求。
