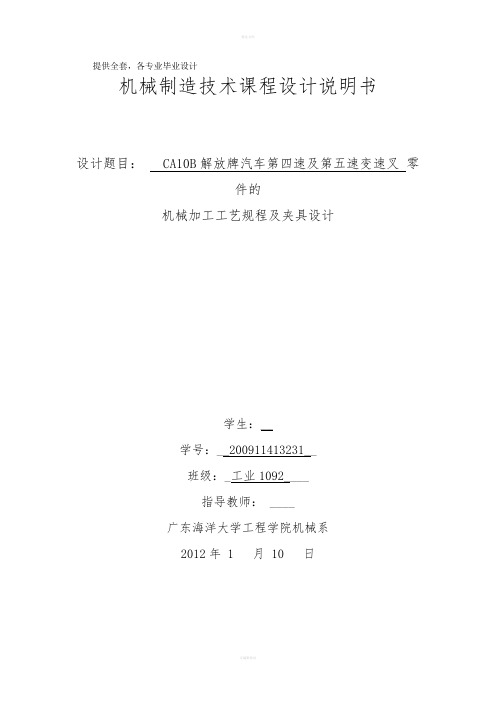

提供全套,各专业毕业设计机械制造技术课程设计说明书设计题目: CA10B解放牌汽车第四速及第五速变速叉零件的机械加工工艺规程及夹具设计学生:__学号:__200911413231__班级:_工业1092____指导教师: ____广东海洋大学工程学院机械系2012年 1 月 10 日序言 (2)一、零件的工艺分析及生产类型的确定 (3)(一)零件的作用 (3)(二)零件的技术要求 (3)(三)零件的工艺分析 (3)二、确定毛坯 (3)(一)确定毛坯的制造形式 (3)(二)确定毛坯的尺寸公差和机械加工余量 (3)三、拟定工艺路线 (4)(一)定位基准的选择 (4)(二)表面加工方法的确定 (4)(三) 制订工艺路线 (6)(四)确定切削用量及基本工时 (7)四、夹具设计 (8)(一)问题的提出 (8)(二)夹具设计 (8)五、设计总结 (10)全套图纸,加153893706序言机械制造工艺学课程设计是在大学全部基础课,技术基础课以及大部分专业课完成以后进行的,是本专业进行的一个实践性教学环节,也是一次理论联系实际的训练,让我们结合以往学习中学到的理论知识,独立地分析和解决零件机械制造工艺问题,而且,设计机床专用夹具,提高了我们的机构设计能力。
因此,它在我们大学四年的的学习中占有重要地位.就我个人而言,希望能通过这次课程设计对自己即将从事的工作进行一次适应性训练,从中锻炼自己分析问题,解决问题的能力.由于能力有限,设计尚有诸多不足之处,恳请各位老师多多指教.一.零件的工艺分析及生产类型的确定(一)零件的作用题目所给定的零件是解放汽车第四速及第五速变速叉,它位于变速箱中,主要作用是拨动变速箱中的齿轮,使汽车达到变速的目的.(二)零件技术要求变速叉形状特殊、结构简单,属于典型的叉杆类零件.为实现换档、变速的功能,其叉轴孔与变速叉轴有配合要求,因此加工精度要求较高.叉脚两端面在工作中需要承受冲击载荷,为增强其耐磨性,该表面要求高频淬火处理,硬度为58~63HRC;为保证变速叉换档时叉脚受力均匀,要求叉脚两端面对叉轴孔Φ19045.00+的垂直度要求为0.1mm.(三) 零件的工艺分析此变速叉共有两组加工表面,它们之间有一定的位置要求,现分述如下:1.以Φ19045.00+mm 孔为中心的加工表面.这组加工表面包括:Φ19045.00+mm 孔及其倒角,孔上端尺寸为1624.00+mm 的槽,槽的外侧厚度为1002.0-mm 的两个侧面, Φ19045.00+mm 孔的上端距其中心12mm 的两个端面,还有孔下端M10的螺纹孔.2.以Φ82.210+mm 孔为中心的加工表面.这组加工表面包括: Φ82.210+mm 的孔及其倒角, Φ82.210+mm 的孔的侧面,距M10螺纹孔中心线63.7mm.这两组加工表面有着一定的位置要求,主要是:Φ82.210+mm 孔与其外端面垂直度公差为0.1mm.由以上分析可知,对于这两组加工表面而言,可以先加工其中一组表面,然后借助专用夹具加工另一组表面,并保证他们之间的位置精度要求.二. 确定毛坯(一) 确定毛坯的制造形式零件材料为20钢,由于年产量为5000件,达到大批生产的水平,而且零件经常拨动齿轮承受变载荷和冲击性载荷,因此应选用锻件,以使金属纤维尽量不被切断,保证零件工作可靠.因为为大批量生产,且零件的轮廓尺寸不大,故采用模锻成型.这从提高生产率,保证加工精度上考虑,也是应该的.(二) 确定毛坯的尺寸公差和机械加工余量根据上述资料以及加工工艺,分别确定各加工表面的加工余量,工序尺寸及毛胚尺寸如下:1、1624.00+mm 的槽参照《机械加工工艺手册》,表3.1-56可知,因为其公差等级太低,可以直接铣.2、槽的侧面参照《机械加工工艺手册》,表3.1-56可知,其加工余量Z=2mm.3、Φ19045.00+mm 孔的两个上端面机械加工工艺手册》,表3.1-56可知,其加工余量Z=2mm.4、Φ82.210+mm 孔的两侧面参照《机械加工工艺手册》,表3.1-56可知,其加工余量Z=2mm.精铣余量:单边0.7mm (《工艺设计手册》表8-31),铣削余量Z=2.0-0.7=1.3mm ,锻件偏差3.15.0-+mm.由于设计规定的零件为大量生产,应该采取调整法加工.因此在计算最大最小加工余量时,应按调整法加工方式予以确定.5、Φ19045.00+mm 孔参照《机械加工工艺手册》,表 3.1-56可知,其加工余量2Z=2mm.钻孔Φ18.5045.00+mm ,铰孔Φ19045.00+mm.6、Φ82.210+mm 孔参照《机械加工工艺手册》,表3.1-56可知,其加工余量2Z=2.5mm ,粗镗Φ81.710+mm,铰孔Φ82.210+mm.三.拟定工艺路线(一)定位基准的选择基准面选择是工艺规程设计中的重要工作之一。
械加工工艺及夹具设计毕业设计拨叉(12-07-05)加工工艺及夹具设计毕业设计后钢板弹簧吊耳加工工艺及夹具设计毕业设计300X400数控激光切割机设计毕业设计闭风器的设计课程设计设计“CA6140车床法兰盘”零件的机械加工工艺及工艺设备课程设计单级斜齿圆柱齿轮传动设计+绞车传动毕业设计CA6140型铝活塞的机械加工工艺设计及夹具设计毕业设计CA6140填料箱盖加工工艺及数控编程毕业论文搅拌摩擦焊焊接工装设计毕业论文1.0t普通座式焊接变位机工装设计毕业论文自动高压排液阀毕业论文基于Pro/E的蒸汽电熨斗的建模设计毕业设计200米液压钻机变速箱的设计毕业设计100米钻机变速箱设计毕业设计75米钻机的总体设计毕业设计万能渐开线检查仪数据处理毕业设计液压钻机本体组合机床设计毕业论文杠杆零件机械加工工艺规程制订及第25工序工艺装备设计毕业论文低位放顶煤液压支架(支撑掩护式液压支架)的设计课程设计带式运输机用展开式二级圆柱齿轮减速器设计毕业论文数控机床自动夹持搬运装置的液压系统设计毕业论文小型钢坯步进式加热炉液压传动系统课程设计GBW92外圆滚压装置设计课程设计GBW92外圆滚压装置设计课程设计MG132320-W型采煤左牵引部机壳的加工工艺规程及数控编程课程设计MG250591-WD型采煤机右摇臂壳体的加工工艺规程及数控编程毕业设计法兰盘工艺规程设计课程设计基于单片机的电子密码锁的设计毕业论文输出轴零件机械加工工艺规程制订及第工序工艺装备设计毕业论文XTK7140数控立式铣镗床及控制系统设计毕业论文CLK6140轻型数控车床主运动及进给系统设计毕业设计大油壶盖注塑模具设计毕业设计天然气汽车供气系统减压装置设计毕业论文连杆钻孔φ10H9专用夹具毕业论文某机型铰链座制造与工艺毕业论文端面齿盘的设计与加工毕业设计DX型钢丝绳芯带式输送机课程设计制定CA6140车床法兰盘的加工工艺,设计钻φ6mm孔的钻床夹具毕业设计CA6140主轴加工工艺及夹具设计毕业论文冲压废料自动输送装置毕业论文C618型卧式车床经济型数控纵向改造毕业论文C6136型卧式车床经济型数控改造机械自造工艺及夹具课程设计制定CA6140C车床拨叉的加工工艺,设计钻22mm孔的钻床夹具毕业论文移动手柄设计毕业设计数控电火花线切割机床坐标工作台进给系统设计毕业论文半轴机械加工工艺及工装设计毕业论文液压控制阀的理论研究与设计课程设计普通CA6140车床的经济型数控改造毕业论文设计轴承座车Φ30mm孔的车床夹具毕业论文套筒加工工艺及夹具设计毕业设计轴套零件加工工艺规程设计与编程毕业设计座体的工艺分析及数控加工毕业设计雷达控制箱盒体的数控加工毕业论文SPT120-12A?5?1推料装置毕业论文SSCK20A数控车床主轴和箱体加工编程毕业论文T611镗床主轴箱传动设计及尾柱设计课程设计蜗轮蜗杆传动减速器毕业论文设计加工客车上“车门垫板”零件的冲裁模毕业论文络筒机槽筒专用加工机床及夹具设计课程设计点钞盒底座注射模具设计毕业设计曲轴润滑油孔加工机床的设计研究毕业设计锁壳冲裁模具设计毕业论文WHX112减速机壳加工工艺及夹具设计毕业设计微电机转子冲片模具设计毕业设计CA6140车床后托架的加工工艺及夹具设计毕业论文CA6150车床主轴箱设计金属切削原理与刀具课程设计说明书圆孔拉刀设计机械制造工艺课程设计说明书法兰零件夹具设计毕业论文CA6140车床后托架加工工艺及夹具设计毕业设计物流液压升降台的设计毕业论文落料,拉深,冲孔复合模毕业设计DTⅡ型固定式带式输送机毕业设计打印机压轮设计毕业设计快速模具集成系统精度保证体系研究毕业设计滤油器支架模具设计毕业设计梳棉机箱体设计毕业论文LMXC-Ⅰ型露天选采机液压系统设计毕业设计可伸缩带式输送机结构设计毕业设计AWC机架现场扩孔机设计毕业论文复合化肥混合比例装置及PLC控制系统设计毕业论文膜片弹簧的冲压工艺及模具设计机械设计课程设计带式输送机说明书和总装图课程设计X-Y数控工作台毕业设计ZFS1600/12/26型液压支架掩护梁设计毕业设计运送铝活塞铸造毛坯机械手设计毕业设计上料机液压系统设计毕业设计接线端子板冲孔、落料、压弯复合模设计毕业设计冲压废料自动输送装置毕业论文设计脚手架冲孔模具毕业设计手机塑料外壳注塑模(不够完整)课程设计设计一卧式单面多轴钻孔组合机床液压系统设计说明书铣断夹具毕业论文WY型滚动轴承压装机设计毕业设计论文经济型数控车床纵向进给运动设计及润滑机构设计毕业设计论文J45-6.3型双动拉伸压力机的设计毕业设计冲裁垫片模具的设计毕业设计气动通用上下料机械手的设计——机械结构设计毕业设计水电站水轮机进水阀门液压系统的设计毕业设计63CY14-1B轴向柱塞泵改进设计课程设计设计低速级斜齿轮零件的机械加工工艺规程毕业设计普通CA6140车床的经济型数控改造毕业论文钩尾框夹具设计(镗φ92孔的两道工序的专用夹具)机械制造工艺学课程设计设计“拨叉”零件的机械加工工艺规程及工艺装备(年产量5000件)课程设计带式输送机传动装置毕业论文桥式起重机副起升机构设计毕业论文桥式起重机小车运行机构设计课程设计四工位专用机床传动机构设计无模压力成形机设计普通车床主传动系统小型三辊卷卷板轴向柱塞泵设计三辊卷板机椭圆盖板的宏程序编程与自动编程二级直齿轮减速器设计二级直齿圆柱齿轮减速器课程设计小型加工中心刀具库系统设计XKA5032A数控立式升降台铣床自动换刀装置的设计滤油器支架模具设计型星齿轮的注塑模设计汽车半轴减速器轴的工艺与工装设计设计“推动架”零件的机械加工工艺及工艺设备设计一副一出二的塑料模具斜联结管数控加工和工艺叉杆零件连杆零件加工工艺及支架零件图设计减速箱体工艺设计与工装设计机座工艺设计与工装设计分离爪工艺规程和工艺装备设计渐开线涡轮数控工艺及加工金属切削加工车间设备布局与管理设计“CA6140车床”拨叉零件的机械加工工艺规程及工艺装备(中批量生产)车床C6163数控化改造说明书台灯插座注射模具设计与制造液压支架设计交流变频调压调速乘客电梯设计木工用异型槽龙门铣床液压系统改进及除尘设计低速载货汽车车架及悬架系统设计拖拉机拨叉铣专机(立式)大吨位造船用龙门起重机的设计小型三辊卷卷板轴向柱塞泵设计三辊卷板机椭圆盖板的宏程序编程与自动编程二级直齿轮减速器设计二级直齿圆柱齿轮减速器课程设计小型加工中心刀具库系统设计XKA5032A数控立式升降台铣床自动换刀装置的设计滤油器支架模具设计减速器轴的工艺与工装设计设计“推动架”零件的机械加工工艺及工艺设备设计一副一出二的塑料模具斜联结管数控加工和工艺叉杆零件连杆零件加工工艺及支架零件图设计减速箱体工艺设计与工装设计机座工艺设计与工装设计分离爪工艺规程和工艺装备设计渐开线涡轮数控工艺及加工金属切削加工车间设备布局与管理设计“CA6140车床”拨叉零件的机械加工工艺规程及工艺装备(中批量生产)车床C6163数控化改造说明书台灯插座注射模具设计与制造液压支架设计交流变频调压调速乘客电梯设计木工用异型槽龙门铣床液压系统改进及除尘设计低速载货汽车车架及悬架系统设计拖拉机拨叉铣专机(立式)大吨位造船用龙门起重机的设计800大型轧机设计1700冷轧机组卷取机设计2100标准型圆锥破碎机设计250线材轧机的设计棒线材450轧机设计出钢机的设计二十一辊板带矫直机的设计与校核切头飞剪机设计立辊轧机侧压系统设计立辊轧机主传动系统设计双辊驱动五辊冷轧机的设计小型冷带钢卷取机设计圆盘剪切机设计椭圆复杂曲线的数控加工工艺设计特殊螺纹轴的数控加工工艺设计液压升降台设计振动筛设计多用途气动机械手结构设计常用简单冲压零件的冲模设计用于带式运输机的展开式二级圆柱齿轮减速器圆珠笔管注塑模工艺及模具设计换档叉零件的机械加工工艺规程制订及其中一道工序专用夹具的设计气门摇臂轴支座机械加工工艺规程制订及Ⅵ工序专用夹具的设计塑料方盖工艺及其模具设计垫片成形工艺与模具设计汽车连杆工艺和夹具设计飞利浦剃须刀外型设计及其电池盒塑料零件注射模设计二级圆柱齿轮减速器1.5兆牛摆动剪切机的设计350中轧线材轧机设计500开坯线材轧机设计设计一用于带式运输机上的两级齿轮减速器设计狭小矿井巷中带式运输机的传动装置支柱注塑模说明书触动片冲压模具设计(论文)说明书圆锥齿轮减速器机座加工工艺及铣侧垂输入轴φ140孔端面夹具设计二级展开式圆柱齿轮减速器机械设计大作业计算说明书V传动设计120X120mm圆柱体毛坯孔加工钻床专用夹具牛头刨床千斤顶设计方案金属切削机床说明书CA6140型车床主轴箱设计减速器机械系统设计高空作业车抬升液压支架设计支架零件的机械加工工艺规程设计经济型数控车床控制系统设计“CA6140车床拨叉”零件的机械加工工艺及工艺设备设计设计“CA6140车床拨叉”零件的机械加工工艺及工艺设备二级同轴式圆柱齿轮减速器注射闹钟后盖模具活动块钻孔的夹具CA6140车床拨叉机械加工工艺规程及工艺装备设计带式运输机传动装置三孔钻动力头的设计阀门加工工艺规程制订及夹具设计“CA6140法兰盘”零件的机械加工工艺规程及工艺装备踏脚杆零件加工工艺规程及ΦM6-6H螺纹孔加工专用夹具设计DK7732数控高速走丝电火花线切割机床及控制系统设计变速器换档叉的工艺过程及装备设计摆动轴承座的工艺规程及夹具设计升降杠杆轴承座零件的工艺规程及夹具设计设计CA10B解放汽车中间轴轴承支架轴承座的夹具设计糕点切片机组合件数控车工艺与编程仪表外壳塑料模设计杠杆的工艺规程及夹具设计车刀设计复杂板金件成型模具设计机床尾座体夹具设计锤式破碎机3kN微型装载机设计汽车举升机1750×12000回转窑设计型钢堆垛机托钢机构液压系统设计型钢垛型的设计与研究热连轧辊系变形三维建模及有限元分析制定CA6140C车床杠杆的加工工艺,设计钻直径12.7mm夹具机械制造工艺学角形轴承箱夹具设计双耳垫片设计“CA6140车床”拨叉零件的机械加工工艺规程及工艺装备(中批量生产)大型矿用自卸车静液压传动系统设计XKA5032A/C数控立式升降台铣床自动换刀装置的设计配油盘受力分析与设计机械制造工艺学弹簧套筒零件的工艺规程及夹具设计复摆鄂式破碎机设计轴座零件的机械加工工艺规程及工艺装备设计“轴承座”零件的机械加工工艺规程及工艺装备(生产纲领:5000件)转速器盘工艺及夹具设计接线端子板冲压模具的设计与制造带式运输机传动装置带式运输上的单级直齿圆柱齿轮减速器机床夹具设计在立式钻床上钻法兰盘零件如图上的4孔自动化物流立体仓库进仓设计热镀锌线光整机电器盒盖注射模设计机械设计计算说明书设计用于输送机的一级圆柱齿轮减速器数控技术机械制造工艺学设计“CA6140车床拨叉”零件的机械加工工艺及工艺设备设计“CA6140车床拨叉”零件的机械加工工艺规则及工艺装备机械制造技术基础说明书“CA6140车床后托架”的机械加工工艺及工艺设备设计龙门式压力机(最大剪切力25吨,行程200毫米)龙门式压力机(最大剪切力25吨,行程200毫米)组合仪表罩单型腔注塑模的设计松花江P-L型面包车组合仪表罩单型腔注塑模设计CA6140拨叉加工工艺制定及其夹具设计手柄多工位级进模设计垫片多工位级进模设计三角桥架的数控加工工艺设计及程序编制填料箱盖夹具设计CA6140卧式车床上的法兰盘压燃式发动机油管残留测量装置设计煤矿专用提升容器设计—箕斗框架设计煤矿专用提升容器设计——箕斗闸门装置设计煤矿专用提升容器设计——箕斗尾绳悬挂装置设计煤矿专用提升容器设计——煤矿箕斗钢丝绳悬挂装置设计箕斗导向装置的设计设计气门摇杆轴支座零件的机械加工工艺规程及专用夹具设计“CA6140普通车床法兰盘(831004)”零件的机械加工工艺规程及工艺装备(2000件/年)说明书设计“尾座体”零件的机械加工工艺规程及工艺装备(年产量为5000件)新KS型单级单吸离心泵的设计新型组合式选粉机总体及分级部分设计卧式钢筋切断机的设计锡林右轴承座组件工艺及夹具设计论文支撑筒的冲压成型工艺及模具设计万能外圆磨床液压传动系统设计论文拔叉工艺及夹具设计中型四柱式液压机及液压系统设计双铰接剪叉式液压升降台的设计尾座体加工工艺及夹具设计端盖冲压工艺及模具设计带式输送机传送装置塑料线卡模具设计组合机床主轴箱及夹具设计2J550×3000双轴搅拌机设计自动洗衣机行星齿轮减速器的设计实验用减速器的设计数控车床主传动机构设计平面关节型机械手设计方向机壳钻夹具设计自行车脚蹬内板多工位级进模设计夹子冲压件设计桥式起重机副起升机构设计半轴机械加工工艺及工装设计精密播种机设计加工主轴箱箱体右侧十个螺纹底孔的组合钻床的设计塑料卧式混合机S195柴油机机体三面精镗组合机床总体设计及夹具设计工程钻机的设计方框零件冷冲模具设计托架零件冲压工艺与模具设计挖掘机工作装置控制原理减速器箱体零件的加工工艺和工装夹具油阀座夹具设计PP-R三通接头注塑模具设计分析及其主要零件加工工艺水平仪外盖注射模设计氧气顶吹工艺炼钢汽车盖板冲裁模设计数控车零件工艺设计及程序编制(含论文2篇)数控多工位钻床设计C6140拨叉零件的机械加工工艺规程及夹具设计工艺炮的设计制作与加工工艺及总装光盘托架塑料模具设计铸造实验台及铸造实训室布局设计与制造鸿运扇调速开关铸造实验台及铸造实训室布局设计与制造内循环式烘干机总体及卸料装置设计机械制造技术基础说明书设计“CA6140车床拨叉”零件的机械加工艺规程(中批量生产)膜片式离合器的设计水泥瓦模具设计与制造工艺分析电机碳刷架冷冲模设计螺旋管状面筋机总体及坯片导出装置设计冰箱调温按钮塑模设计PH-600_TY7627拉杆的工艺设计带式输送机使用的V带传动或链传动及直齿圆柱齿轮减速器二级直齿圆锥齿轮减速器没有恒定角速度的弹簧驱动的高速凸轮机械装置船用柴油机挂机蛋白纤维纺丝生产线热牵伸机后三辊设计534mini笔杆双色注射模具设计桥式起重机起升机构设计小型蜗杆灯具提升机渔网定型机的设计电机转子垫片冲压工艺模具设计设计“星轮”零件的机械加工工艺规程及工艺装置空气压缩机V带校核和噪声处理CA6140车床后托架加工工艺设计可调速钢筋弯曲机的设计收放机架安装支架建模和冲压工艺及模具设计基于普通机床的后托架及夹具设计开发金属粉末成型液压机PLC设计心轴螺纹连接设计与加工汽车变速箱加工工艺及夹具设计拨叉C加工工艺及夹具设计门窗紧固件模具设计管套压装专机结构设计Φ3×11M水泥磨总体设计及传动部件设计多用途气动机器人结构设计电动自行车调速系统的设计柴油机气缸体顶底面粗铣组合机床总体及夹具设计自行车链条连接片车床变速箱中拔叉及专用夹具设计汽车主减试验台结构设计工业机械臂的数控加工“差速器壳”的工艺规程和钻端面12孔钻床夹具设计492Q型气缸盖双端面铣削组合铣床总体设计L050压缩式垃圾车尾部填料机构设计ZRJ-350A真空乳化机传动系统和搅拌系统设计弧面蜗杆加工专用数控机床及控制系统设计拉伸试验机数控改造驱动电路的设计手机外壳(NOKIA2600)模具设计水电站水轮机进水阀门液压系统设计柴油机齿轮室盖钻镗专机总体及夹具设计半精镗及精镗气缸盖导管孔组合机床设计(夹具设计)半精镗及精镗气缸盖导管孔组合机床设计(镗削头设计)和面机设计Φ3×11m磨机传动部分设计Φ1200熟料圆锥式破碎机YQP36预加水盘式成球机设计Z30130X31型钻床控制系统的PLC 改造X700涡旋式选粉机(壳体及传动部件)设计SF500/100打散分级机回转部分及传动设计Q3110滚筒式抛丸清理机设计(总装、滚筒及传动机构设计)PF455S插秧机及其侧离合器手柄的探讨和改善设计MR141剥绒机JLY3809机立窑(总体及传动部件)设计JLY3809机立窑(加料及窑罩部件)设计JLY3809机立窑(窑体及卸料部件)设计FXS双出风口笼形转子选粉机的设计与改造R3粗轧机设计CA6140型车床的经济型数控改造设计(共计87页,33415字,图5张)CA6140车床主轴箱的设计数控雕铣机总体设计数控雕刻机设计一齿差行星减速器的设计及加工工艺中央泵房自动控制设计配油盘受力分析与设计数控车削中心主轴箱及自驱动刀架的设计X5020B立式升降台铣床拨叉壳体数控加工CA6140车床后托架的加工工艺与钻床夹具设计杠杆工艺和工装设计冲床自动送料装置某铝合金活塞的精锻成形工艺及模具设计涤纶短纤后处理设备七辊牵伸机的牵伸辊设计涤纶短纤后处理设备七辊牵伸机的传动部件设计设计低速级斜齿轮零件的机械加工工艺规程63CY14-1B轴向柱塞泵改进设计0.1t普通座式焊接变位机电弧喷涂用绕丝机工装设计环保钢结构的设计与制造——袋式除尘器成套设备汽车自动减速器焊接修复工装设计4T焊接滚轮架机械设计钢圈切边模的设计制造零件数控铣加工工艺与编程组合件数控车工艺与编程齿轮CA6140车床拨叉831008机械加工工艺规程及工艺装备设计说明书汽车连杆加工工艺及夹具设计。
目录前言 (2)一、零件的分析 (3)(一)零件的作用 (3)(二)零件的分析 (3)二、工艺规程设计 (4)(一)确定毛坯的制造形式 (4)(二)基面的选择 (4)(三)制定工艺路线 (5)(四)机械加工余量、工序尺寸及毛坯尺寸的确定 (7)(五)确定切削用量及基本时 (8)三、总结 (12)四、参考文献 (13)前言机械工艺学课程设计是对机械制造所以知识的综合运用,这次课程设计是对自己未来从事的工作进行的一次适应性的训练,从中锻炼自己分析问题,解决问题的能力,为今后的工作打下良好的基础。
也是一次理论联系实际的训练,因此它在我四年的大学生活中占有重要地位。
一.零件的分析〈一〉.零件的作用:题目给出的是CA10B解放牌汽车中间轴轴承支架,它的主要作用是:(1)起到稳固滚子的作用(2)在安装时起到固定滚珠的作用,以利于安装。
〈二〉. 零件的工艺分析零件的加工过程中,要保证零件上部的折弯部分在竖直方向与140孔成5.5的夹角,同时要保证支架两侧板的平面与水平面成30的夹角,孔中心到顶小孔所在平面的距离为40mm,且每孔中心线与竖直方向零件的夹角成60°夹角。
要保证以上尺寸要求,最好先将的内孔和端面加工完成,再以内孔和端面为定位基准对上凸台表面进行加工,最后以内孔,端面,和上13的小孔(一面两销)为定位基准,加工支架两侧板,其中主要加工面粗糙度为6.3μm,其余表面粗糙度为12μm.二.工艺规程的设计<一> 确定毛坯的制造形式零件的材料为HT200,零件承受的冲击载荷不是很大,且零件的轮廓尺寸较大,又是大批量生产,而且表面粗糙度质量要求也不是很高,故可采用铸件,以提高生产效率和效益。
<二>基准的选择基准的选择是工艺规程设计中的重要工作之一,他对零件的生产是非常重要的。
1.粗基准的选择粗基准选择应当满足以下要求:⑴.粗基准的选择应以加工表面为粗基准。
⑵.选择加工余量要求均匀的重要表面作为粗基准。
机械制造工艺学课程设计题目:中间轴轴承支架(CA10B解放牌汽车)班级:1220111姓名:朱焱平学号: 32指导老师:孙淑婷目录摘要第一章绪论第二章概述2.1夹具夹紧装置及夹具体的基本要求2.2机床夹具功用2.3机床夹具在机械加工中的作用2.4机床夹具组成2.5机床夹具的分类2.6机床夹具的设计要求2.7现代机床夹具的发展方向第三章零件的分析3.1零件的作用3.2零件的工艺分析第四章工艺规程设计4.1确定毛坯的制造形式4.2基准的选择4.3制定工艺路线4.4机械加工余量、工序尺寸及公差的确定4.5确定切削用量及基本工时4.6编制工艺文件第五章夹具设计5.1车床夹具设计5.2铣床夹具设计5.3绘制夹具装配图及夹具体零件图参考文献零件图摘要机械制造技术是以切削理论为基础、制造工艺为主线、兼顾工艺装备知识的机械制造技术基本能力的培养;是综合运用机械制造技术的基本知识、基本理论和基本技能,分析和解决实际工程问题的一个重要环节;是对学生运用所掌握的“机械制造技术基础”知识及相关知识的一次全面训练。
机械产品生产过程是指从原材料开始到成品出厂的全部劳动过程,它既包括毛坯的制造,零件的机械加工和热处理,机器的装配、检验、测试和涂装等主要劳动过程,还包括专用工具、夹具、量具和辅具的制造、机器的包装、工件和成品的储存和运输、加工设备的维修,以及动力供应等辅助劳动过程。
机械加工工艺过程是机械产品生产过程的一部分,是直接生产过程,其原意是指采用金属切削刀具或磨具来加工工件,使之达到所要求的形状、尺寸、表面粗糙度和力学物理性能,成为合格零件的生产过程。
本文以解放牌汽车中间轴轴承支架零件为对象,编制其机械加工工艺规程,并对其中两道工序进行机床专用夹具设计。
关键词:机械制造技术;机械加工;机械加工工艺过程;专用夹具设计;第一章绪论随着科学技术的进步和生产力的发展,要求机械工业不断提供先进的技术设备,加之市场需求的变化多端,产品更新换代的周期越来越短,多品种、小批量生产的比例在提高。
机械制造技术基础课程设计说明书题目:解放牌汽车中间轴轴承支架学院:机械与电子工程学院姓名:班级:学好:指导老师: 冯涛王宏斌刘志杰目录一、零件的分析²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²21、零件的作用²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²22、零件的结构²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²23、设计基准及技术关键²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²24、主要加工表面²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²25、零件的工艺分析²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²3二、工艺规程的设计²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²31、确定毛坯的制造形式²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²32、基准的选择²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²33、制定工艺路线²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²34、机械加工余量、工序尺寸及毛坯尺寸的确定²²²²²²²²²²²²²²²²²²55、切削用量及机床的确定²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²6三、零件专用夹具的设计²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²71、设计方案的确定²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²72、夹紧力的分²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²73、精度的分析²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²8四、课程设计总结²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²8五、参考目录²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²9一、零件的分析1、零件的作用题目给出的是CA10B 解放牌汽车中间轴轴承支架,它的主要作用是稳定轴承,便于中间轴的安装,从零件图可知对零件的精度要求不高。
CA10B解放牌汽车变速叉工艺规程和工艺装备的设计本次设计是汽车变速箱中变速叉零件的加工工艺规程及一些工序的专用夹具设计。
此变速叉零件的结构较为复杂,其加工的地方主要是孔和平面。
本设计先加工孔后加工面。
将孔与平面的加工明确划分成粗加工和精加工阶段以保证它们的加工精度。
基准选择以变速叉右面的最大的平面作为粗基准,来加工中间的通孔,然后以此加工过的孔作为精基准。
主要加工工序安排是先以中心孔定位加工出顶平面和右侧平面以及下面的大孔的两平面,再以中心孔定位加工出下端的大孔。
加工时是用镗床镗孔。
最后以这两个孔为基准,分别加工右侧的槽和顶面的螺纹底孔。
整个加工过程选用了钻床、铣床和镗床。
工件在机床上定位夹紧选用专用夹具,夹紧方式为手动夹紧,夹紧可靠,操作方便。
因此生产效率较高,适用于中批量、流水线上加工。
能够满足设计要求。
1序言毕业设计是在大学全部基础课,技术基础课以及所有专业课完成以后进行的.这是我们在进行毕业之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们大学四年的的学习中占有重要地位.为我们即将走向自己的工作岗位打下良好的基础。
现代机械制造工艺设计是宽口径机械类专业学生在学完了《机械设计制造基础》等技术基础和专业课理论之后进行的一个实践教学环节。
其目的是巩固和加深理论教学内容,培养学生综合运用所学理论,解决现代实际工艺设计问题的能力。
通过工艺规程及工艺装备设计,学生应达到:1、掌握零件机械加工工艺规程设计的能力;2、掌握加工方法及其机床、刀具及切削用量等的选择应用能力;3、掌握机床专用夹具等工艺装备的设计能力;4、学会使用、查阅各种设计资料、手册和国家标准等,以及学会绘制工序图、夹具总装图,标注必要的技术条件等。
机械加工工艺是规定产品或零件机械加工工艺过程和操作方法,是指导生产的重要的技术性文件。
它直接关系到产品的质量、生产率及其加工产品的经济效益,生产规模的大小、工艺水平的高低以及解决各种工艺问题的方法和手段都要通过机械加工工艺来体现,因此工艺规程的编制的好坏是生产该产品的质量的重要保证的重要依据。
传动轴突缘叉机械加工工艺规程制订及传动轴突缘叉工序专用夹具的设计所在学院:机电学院专业年级:机制115学号:**********姓名:***完成日期:2014/03/17目录一、零件的分析 (1)1、零件的结构分析 (1)1.1、零件的功用 (1)1.2、结构特点 (1)1.3、设计基准 (1)1.4、主要加工表面 (2)1.5、主要技术要求和技术关键 (2)2、设计条件 (4)3、毛坯的确定 (4)3.1、毛坯的选材和类型确定 (4)3.2、确定毛培的制造方法 (4)二、拟定工艺路线 (4)2.1、工艺基准的选择 (4)2.2、确定各个表面的加工方案 (5)2.2.1、表面2和凸台加工方案 (5)2.2.2、表面1、3、4和5的加工方案 (6)2.2.3、孔∅39−0.010+0.0270的加工方案 (6)2.3、拟定工艺路线 (6)2.3.1、方案一 (6)2.3.2、方案二 (7)2.3.3、方案比较选择 (8)三、选择加工设备 (8)3.1、机床设备选择 (8)3.2、工装的选择 (8)3.2.1、夹具的选择 (8)3.2.2、刀具的选择 (9)3.2.3、量具的选择 (10)四、加工工序设计 (10)4.1、确定加工余量公差及毛坯尺寸 (10)4.2、确定工序尺寸 (12)4.3、确定切削用量 (13)4.3.1、硬质合金车刀切削用量选择 (13)4.3.2、硬质合金钻头、扩孔钻和铰刀切削用量选择 (13)4.3.3、铣刀切削用量选择 (14)4.4、所选机床的校核 (14)4.4.1、车床的校核 (14)4.4.2、钻床的校核 (14)4.4.3、铣床的校核 (14)4.4、毛坯尺寸的确定 (15)五、填写工艺文件 (15)六、夹具设计 (15)6.1、专用夹具设计要求 (15)6.2、工件分析 (16)6.3、夹具设计图 (17)6.4、定位误差分析 (18)6.5、切削力的计算与夹紧力分析 (19)设计的题目:传动轴突缘叉(CA10B解放牌汽车)的机械加工工艺规程制订及传动轴突缘叉工序专用夹具的设计。
全套设计加扣 3012250582题目:中主轴承盖加工工艺及钻孔夹具设计学生姓名:学号:所在学院:专业、班级:指导教师:完成日期:2020年6月28日目录1前言 (1)1.1课题背景 (1)1.2课题目的及研究意义 (1)1.3研究内容及难点 (1)2中主轴承盖加工工艺规程设计 (2)2.1中主轴承盖零件分析 (2)2.2毛坯参数的确定 (3)2.2.1毛坯铸造方式及尺寸公差确定 (3)2.2.2铸造毛坯尺寸及绘制毛坯图 (3)2.3工艺规程的设计 (3)2.3.1选择定位基准 (4)2.3.2制定工艺路线 (4)2.3.3工艺方案的比较分析及确定 (6)2.4工艺装备的选择 (6)2.5确定切削用量及工时 (6)2.5.1 铣结合平面 (6)2.5.2铣67mm两侧平面 (7)2.5.3钻锪4-Φ12.8孔 (8)2.5.4镗φ70孔 (9)2.5.5铣5mm槽 (10)3钻孔夹具的设计 (12)3.1定位基准的选择 (12)3.2夹紧力的方案确定 (12)3.3夹紧力计算 (12)3.4研究误差和计算 (13)3.5夹具设计及操作简要说明 (15)总结 (16)参考文献 (17)1前言1.1课题背景中主轴承盖是中主轴承盖结构中的重要组成部分,其工作原理为介质从轴承盖内通道流过,轴承盖内装有阀座密封圈,闸板下降时与阀座密封圈结合,中主轴承盖关闭,介质不能流通,闸板上升时,中主轴承盖开启,介质流通。
由于其流动阻力小,开启关闭时较为省力,高度大,启闭时间也较长,所以得以广泛应用。
那么选择更好的加工方法可以使工时缩短,更快更高效的完成中主轴承盖的生产制造,以满足如今市场对其的供需要求。
以此为背景,本次毕业设计对中主轴承盖加工夹具进行了研究设计。
1.2课题目的及研究意义中主轴承盖在我们生活及工业中应用十分广泛,是最重要的流体控制的设备之一。
生活中常用于只需要全开或全关的管路上,常用于自来水、污水等处理,但不做节流用。
机械制造基础课程设计题目:设计CA10B解放汽车中间轴轴承支架的机械加工工艺规程及工艺装备(中批量生产)班级:学生:学号:指导教师:XXXXXXXX大学20**-7-10目录前言 (2)一、零件的分析 (3)(一)零件的作用 (3)(二)零件的工艺分析 (3)二工艺规程设计 (4)(一)确定毛坯的制造形式 (4)(二)基面的选择 (4)(三)制定工艺路线 (4)(四)机械加工余量、工序尺寸及毛皮尺寸的确定 (5)(五)确立切削用量及基本工时 (6)三卡具设计 (14)(一)问题的提出 (14)(二)卡具设计 (14)设计小结 (18)参考文献 (19)任务书题目设计CA10B解放汽车中间轴轴承支架的机械加工工艺规程及工艺装备(中批量生产)内容:1.零件图一张2.毛坯图一张3.机械制造加工工艺过程综合卡片一张4.夹具设计装配图一张5.夹具设计零件图一张6.说明书一份谢谢朋友对我文章的赏识,充值后就可以下载说明书。
我这里还有一个压缩包,里面有相应的word 说明书和CAD图纸(共计4张图纸)及机械加工过程综合卡片1套。
需要压缩包的朋友请联系QQ 客服:1459919609。
下载后我可以将压缩包免费送给你。
需要其他设计题目直接联系!!!前言通过机床工艺及夹具设计,汇总所学专业知识如一体(如《机械制造技术基础》、《机械零件设计》、《金属工艺学》、《机械制图》、《公差于配合》、等)。
让我们对所学的专业课得以巩固、复习及实用,在理论与实践上有机结合;使我们对各科的作用更加深刻的熟悉与理解,并为以后的实际工作奠定坚实的基础!在些次设计中我主要是设计CA10B解放汽车中间轴轴承支架的机械加工工艺规程及φ13孔端面的铣床卡夹具设计。
在此次课程设计过程中,我小组成员齐心协力、共同努力完成了此项设计。
一、零件的分析(一)零件的作用题目所给的零件是CA10B汽车中间轴的轴承。
它主要起到稳固滚子的作用,在安装时起到固定滚珠的作用,利于安装。
零件上方的φ13孔起固定作用,下方的φ70斜孔则是用于装轴承。
支撑中间轴。
零件为铸件,铸造时起模度2°(二)零件的工艺分析CA10B中间轴轴承支架共有两处加工表面,其间有一定斜度要求,φ140孔有一定的斜度为5.5°,两个φ13斜孔与中间的φ13斜孔角度为30°。
分述如下:1. 顶端φ13这一孔加工包括:φ13的孔,以及其内端面,与外圆有位置要求,这个孔有高的位置度要求,与外圆中心2mm, 与突台R5圆中心距离25mm,与两端φ13的孔的垂直距离72mm。
2. φ140孔及两端表面这一孔加工包括:φ140的孔公差带0.26~0,以及其前后两个端面。
这两表面及孔有一定的位置度要求,即φ140的孔前后两个端面与顶端φ13的孔上表面有斜度要求,φ140的孔与支撑架中心有斜度5.5°及宽度为50mm。
由上面分析可知,加工时应先加工一组表面,再以这组加工后表面为基准加工另外一组。
3. 两端φ13的孔及端平面两φ13的孔有位置要求232mm,与端面内侧为4mm,与突台垂直。
突台要求高12mm且有斜度30°二工艺规程设计(一)确定毛坯的制造形式零件材料为HT200。
考虑零件在运行过程中所受冲击不大,零件结构又比较简单,故选择铸件毛坯。
(二)基面的选择基面选择是工艺规程设计中的重要工作之一。
基面选择得正确与合理可以使加工质量得到保证,生产率得以提高。
否则,加工工艺过程中问题百出,更有甚者,还会造成零件的大批报废,使生产无法正常进行。
(1)粗基准的选择。
对于零件而言,尽可能选择不加工表面为粗基准。
而对有若干个不加工表面的工件,则应以与加工表面要求相对位置精度较高的不加工表面作粗基准。
根据这个基准选择原则,加工φ140孔以外圆面为基准镗孔,加工前后端面相互为基准进行铣削加工。
加工两个φ13孔的突台以突台下表面及φ140孔做为基准加工。
(2)精基准的选择。
主要应该考虑基准重合的问题。
当设计基准与工序基准不重合时,应该进行尺寸换算,这在以后还要专门计算,此处不再重复。
(三)制定工艺路线制定工艺路线得出发点,应当是使零件的几何形状、尺寸精度及位置精度等技术要求能得到合理的保证,在生产纲领已确定的情况下,可以考虑采用万能性机床配以专用工卡具,并尽量使工序集中来提高生产率。
除此之外,还应当考虑经济效果,以便使生产成本尽量下降。
1. 工艺路线方案一工序一粗铣φ140孔前端面。
工序二粗铣φ140孔后端面。
工序三扩φ140孔工序四粗铣φ13孔上端面。
工序五钻φ13孔。
工序六粗铣两侧φ13孔端面。
工序七钻两侧φ13孔。
工序八检查2 工艺路线方案二工序一粗铣φ140孔前端面。
工序二粗铣φ140孔后端面。
工序三扩φ140孔工序四粗铣φ13孔上端面。
工序五粗铣两侧φ13孔端面。
工序六钻φ13孔。
工序七钻两侧φ13孔。
工序八检查上面工序可以适合大多数生产。
通过方案一和二的比较,选择方案一。
工序八和工序九可设计用同一组专用夹具进行加工,减少了装夹误差。
以上工艺过程详见工艺卡片。
(四)机械加工余量、工序尺寸及毛皮尺寸的确定CA10B解放汽车中间轴轴承支架零件材料为HT200,硬度170~220HB,毛皮重量3kg,生产类型中批量,铸造毛坯。
据以上原始资料及加工路线,分别确定各家工表面的机械加工余量、工序尺寸及毛坯尺寸如下:1. 外圆表面延轴线方向长度方向的加工余量及公差(φ140前后端面)。
查《机械制造工艺设计简明手册》(以下称《工艺手册》)表2.2~2.5,取φ140前后端面长度余量均分别为1.75,3(均为双边加工)铣削加工余量分别为:粗铣 1mm 2mm2. 内孔(φ140已铸成孔)查《工艺手册》表2.2~2.5,取φ140已铸成孔长度余量为4,即铸成孔半径为66mm。
3.其他端面加工余量(三个φ3孔端面)查《工艺手册》表2.2~2.5,取长度余量为3,铣削加工余量分别为:粗铣:2mm3. 其他尺寸直接铸造得到由于本设计规定的零件为大批量生产,应该采用调整加工。
因此在计算最大、最小加工余量时应按调整法加工方式予以确认。
(五)确立切削用量及基本工时工序Ⅰ以φ140圆前后为相互基准,粗铣φ140孔前后端面。
1. 加工条件工件材料:HT200,σ b =0.16GPa, HBS=170~220,铸造。
加工要求:粗铣φ140孔前后端面。
机床:X5012立式铣床。
刀具:硬质合金端铣刀,牌号YG8合金钢。
铣削宽度a w<=60,深度a p<=4,齿数z=6,故据《机械加工工艺师手册》(后简称《工艺手册》)取刀具直径d o=80mm。
查表21-18选择刀具前角γo=+5°,后角αo=14°,副后角αo=8°,刃倾角λs=-15°,主偏角Kr=50°,副偏角Kr’=5°,Krε=25°,过渡刃宽bε=1mm。
2. 铣削用量1)铣削深度因为切削量较小,故可以选择a p=1.5mm,一次走刀即可完成所需长度。
2)每齿进给量机床功率为 1.5kw。
查《工艺手册》a f=0.15~0.30mm/z。
选择较小量a f=0.15 mm/z。
3)查后刀面最大磨损及寿命查《工艺手册》表30-11,后刀面最大磨损为1.5~2.0mm。
查《工艺手册》表30-25,寿命T=180min4)计算切削速度按《工艺手册》表30-23,切削速度范围为60~110m/min,现选用V c=72m/min,n=125r/min,a f=0.2mm/z,V f=a f zn=150mm/min.据X5012铣床参数,选择n c=125r/min,V fc=125mm/s,则实际切削速度V=3.14*80*125/1000=31.4m/min,实际进给量为 f zc=V c/n c z=125/(125*10)=0.1mm/z。
fc5)校验机床功率查《工艺手册》表30-25得Pcc=1.16kw,而机床所能提供功率为Pcm>Pcc。
故校验合格。
最终确定 a p =1.5mm ,n c =125r/min,V fc =125mm/s ,V c =31.4m/min ,f z =0.1mm/z 。
6)计算基本工时min 39.01505.45.134021=++=++=v l l l f w m t 工序Ⅱ 以φ140孔外圆为基准,扩φ140孔,保证孔的精度达到IT7。
选择钻床:Z535立式钻床。
加工刀具分别为:扩孔——ø140mm 标准高速钢扩孔钻;1.选择扩孔切削用量1)确定进给量f 根据表28-31:f=1.6-2.0mm/r. 根据Z535机床说明书,取f=1.8mm/r.2)确定切削速度v 及n 根据表28-33:取v 表=10m/min 修正系数: k mv =1.0, k apv =1.0,故 V '表=10m/min*1.0*1.0=10 m/min ,N '=1000v ’表/(∏d 0)=5.9r/min,查机床说明书得:n=10r/min,实际切削速度为v=∏d 0n*103-=1.7m/min.3)计算工时min 86.18.1105.3301=⨯+=++=nf t l l l f w m 由于所有工步所用工时很短,所以使得切削用量一致,以减少辅助时间。
6 各工序实际切削用量根据以上计算,该工序切削用量如下:扩孔:d 0=139mm,f=1.8mm/r,n=10r/min,v=1.7m/min7 钻头磨钝标准及寿命扩孔后刀面最大磨损限度(查《工艺手册》)为0.9~1.4mm ,寿命m in 60=T8.计算工时min 67.05.230205.0301=⨯++=++=nf t l l l fw m 由于所有工步所用工时很短,所以使得切削用量一致,以减少辅助时间。
工序Ⅲ 粗铣φ13孔上端面1. 加工条件工件材料:HT200,σ b =0.16GPa HB=170~220,铸造。
加工要求:粗铣φ140前后端面。
机床:X5012立式铣床。
刀具: 硬质合金端铣刀,牌号YG8合金钢。
铣削宽度a w <=60,深度a p <=4,齿数z=6,故据《机械加工工艺师手册》(后简称《工艺手册》)取刀具直径d o =80mm 。
查表21-18选择刀具前角γo =+5°,后角αo =14°,副后角αo =8°,刃倾角λs =-12°,主偏角Kr=50°,副偏角Kr ’=5°,Kr ε=25°,过渡刃宽b ε=1mm 。
2. 切削用量1) 铣削深度 查表30-43因为切削量较小,故可以选择a p =0.5mm ,一次走刀即可完成所需长度。
