输出轴机械加工工艺规程及夹具设计方案【工艺规程】一、工艺准备1.确定零件的材料、图纸和工艺要求。
2.对零件的结构、尺寸及加工要求进行分析，确定加工工艺和工艺路线。
3.选择合适的加工设备和工具。
4.检查加工设备和工具的使用状态，确保设备和工具能够正常运转。
二、夹具设计1.根据加工工艺和工件的特点，确定夹具的类型和结构。
2.根据工件的尺寸和形状，设计夹具的定位、夹持点和夹紧方式。
3.确定夹具的材料和加工工艺。
4.绘制夹具的设计图纸，并进行评审。
三、工艺操作1.根据工艺路线，进行工艺操作的准备工作，包括清洁工件、校对设备和夹具等。
2.进行工艺操作，包括设备的开启、夹具的安装、工件的定位和夹持、刀具的选择和安装、工件的加工等。
3.对工艺操作过程中的问题进行记录和处理，确保工件的质量。
四、质量控制1.进行工件的尺寸和形状的检测，并与图纸要求进行对比，确保工件的尺寸和形状的准确性。
2.对工件的表面质量进行检查，确保工件的表面光滑度和平整度等要求满足。
3.对工件的材料进行质量控制，包括硬度、密度等方面的检测。
4.对工艺过程中的数据进行记录和分析，及时发现和解决质量问题。
五、安全措施1.根据工艺操作的特点，制定相应的安全操作规程。
2.做好设备的维护和保养工作，确保设备的安全可靠。
3.做好夹具的维护和保养工作，确保夹具的稳定性和可靠性。
4.培训工艺操作人员，提高他们的安全意识和技能水平。
夹具是机械加工过程中的重要辅助工具，用于确保工件在加工过程中的位置和形状的准确性，提高加工效率和质量。
以下是夹具设计的基本方案：一、夹具类型根据工件的结构和加工要求，选择合适的夹具类型，包括板式夹具、块式夹具、组合夹具等。
二、夹具结构1.定位方式：设计夹具的定位方式，包括基准面、位置销、支撑块等。
2.夹持方式：确定夹具的夹持点和夹持方式，包括卡盘、螺纹刀等。
3.夹紧方式：选用合适的夹紧方式，包括手动夹紧、液压夹紧等。
4.支撑方式：确定夹具的支撑方式，包括支撑块、支撑杆等。

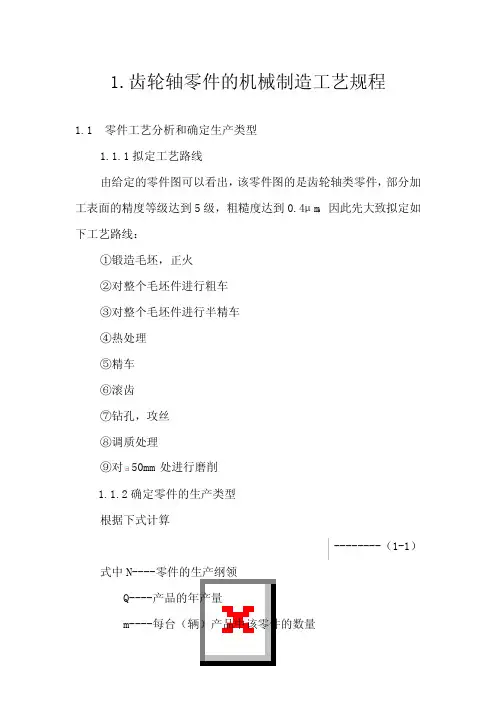

1.齿轮轴零件的机械制造工艺规程1.1 零件工艺分析和确定生产类型1.1.1拟定工艺路线由给定的零件图可以看出，该零件图的是齿轮轴类零件，部分加工表面的精度等级达到5级，粗糙度达到0.4μm，因此先大致拟定如下工艺路线：①锻造毛坯，正火②对整个毛坯件进行粗车③对整个毛坯件进行半精车④热处理⑤精车⑥滚齿⑦钻孔，攻丝⑧调质处理⑨对50mm处进行磨削1.1.2确定零件的生产类型根据下式计算--------（1-1） 式中N----零件的生产纲领Q----产品的年产量m----每台（辆）产品中该零件的数量a%----备品率，一般取2%-4%b%----废品率，一般取0.3%-0.7%根据上式就可以计算求得该零件的年生产纲领，在通过查表，就能确定该零件的生产类型。
本设计中，Q=5000，m=1件/台，备品率和废品率为3%和0.5%，将数据代入上式得N=5176件/年，查表可知该零件为轻型零件，本设计中齿轮轴零件的生产类型为大批量生产。
1.2毛坯的选择，绘制毛坯图1.2.1选用锻件为毛坯，采用模锻成型的方法制造毛坯。
1.2.2确定毛坯尺寸及机械加工余量本锻件采用普通级，根据零件图的基本尺寸查表可初步得粗车，半精车，粗磨和精磨外圆的单边加工余量分别为6mm，1.1mm，0.4mm 和0.1mm。
又粗精加工分开时，对于粗车外圆的余量允许小于原表中余量的70%，故可取粗车余量为4.8mm，总的的余量为6.4mm。
再根据手册即可得锻件机械加工余量和公差为：单边加工余量半径a=6r=5±2。
于是，可初步得锻件图的尺寸，如图1-1所±2,长度方向aL示（图中粗实线表示锻件的外形，双点划线表示零件轮廓）。
1.3毛坯图的确定1.3.1计算毛坯加工余量和尺寸公差⑴根据图1-1和计算式---------------（1-2）设锻件最大直径为100mm，长为230mm，则图1-1 齿轮轴零件的锻件图根据上述计算数据，查表可确定零件的形状复杂系数为s，属于简单级别。
机械加工工艺规程设计1. 引言机械加工工艺规程是指在特定的工艺条件下，完成机械零部件加工任务的一系列工艺过程和要求的技术文件。
机械加工工艺规程设计是指根据零部件的材料、结构和加工要求，确定合理的加工工艺，编制相应的操作工艺文件，以保证零部件的加工质量和效率。
本文将介绍机械加工工艺规程设计的主要内容和步骤。
2. 设计流程机械加工工艺规程设计的流程一般包括以下几个步骤：（1）零部件分析在设计工艺规程之前，首先需要对要加工的零部件进行全面的分析。
这包括对零部件的材料、尺寸、形状和加工要求等进行仔细研究和了解。
通过对零部件的分析，可以确定出合理的加工方法和工艺路线。
（2）加工工艺选择在零部件的分析基础上，选择合适的加工工艺是至关重要的。
根据零部件的特点和加工要求，考虑到加工质量、效率和成本等因素，确定出最佳的加工工艺。
常用的机械加工工艺包括车削、铣削、钻孔、切割、抛光等。
（3）工艺参数确定在确定了加工工艺之后，需要进一步确定具体的工艺参数，以保证零部件的加工质量和工艺效果。
这包括加工切削速度、进给速度、切削深度、切削用液和刀具的选择等。
根据不同的材料和加工情况，需要进行试验和实际加工来确定最佳的工艺参数。
（4）工艺文件编制根据上述的分析和确定，编制相应的工艺文件是必不可少的。
工艺文件包括工艺路线、加工工序、工艺参数、工装夹具和工艺设备等。
工艺文件的编制需要准确详细，以便操作人员按照文件要求进行操作和监控。
（5）工艺评定和改进在实际加工过程中，需要对工艺进行评定和改进。
通过对加工质量、效率和成本等方面的评估，发现问题并及时进行调整和改进。
这包括对工艺文件的修订和优化，以提高加工质量和效率。
3. 工艺规程设计的要求机械加工工艺规程设计需要满足以下几个要求：（1）合理性加工工艺规程需要在保证加工质量的前提下，尽量减少加工成本和时间。
设计工艺时，需要考虑到工艺的可行性、经济性和适用性等因素，以保证加工的效果和效率。

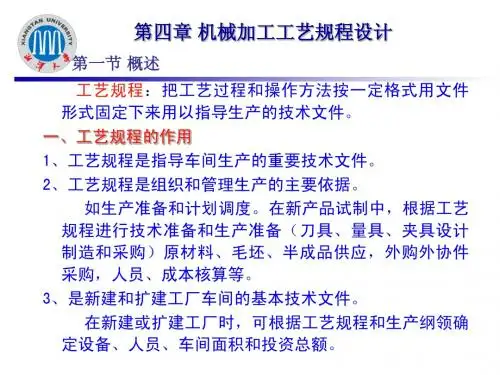

机械加工工艺规程的制订1．工艺规程的作用①工艺规程是指导生产的主要技术条件；②工艺规程是生产组织和生产管理工作的依据；③工艺规程是新建或扩建工厂及车间的基本资料。
2.工艺规程的设计原则①技术上的先进性②经济上的合理性③良好的劳动条件3.制订工艺规程所需的原始资料①产品的全套装配图和零件工作图②产品验收的质量标准③产品的生产纲领④毛坯资料⑤现场生产条件⑥工艺规程设计时应尽可能多了解新工艺、新方法4.工艺规程的制订步骤4.1零件的工艺分析1）零件技术要求分析①加工表面的尺寸精度②主要加工表面的形状精度③主要表面之间的相互位置精度④各加工表面粗糙度以及表面质量方面的其它要求⑤热处理及其它技术要求2）对零件图具体技术分析：①零件的视图、尺寸、公差和技术要求是否齐全②零件图所规定加工要求是否合理③零件的选材是否恰当3）零件结构工艺性分析①机械零件的结构，由于使用要求不同而具有各种形状②在分析零件的结构时，不仅要注意各物体表面本身特征，而且要注意这些表面的不同组合③在研究零件结构时，要注意审查零件的结构工艺性4.2选择毛坯类型1）毛坯种类的选择：由材料的力学性能要求，零件结构形状的尺寸大小，零件的生产纲领以及利用新技术，新工艺的可能性决定。
2）确定毛坯的形状和尺寸，确定毛坯形状和尺寸时应注意以下几个问题：①为使加工时工件安装稳定，有些铸件毛坯，需要铸出工艺凸台②为了保证零件加工质量和加工方便，常将一些零件作成一个整体毛坯，加工到一定形状后再切割分离。
4.3选择定位基准按照基准的选择原则，必须选择好各道工序的定位基准。
4.4工艺路线的拟定要解决的主要问题：零件各表面的加工方法和方案的选择，加工阶段的划分，确定工序的分散与集中，加工顺序安排和热处理安排等。
1）加工方法和加工方案的选择选择表面加工方案时，应注意以下几个问题①根据加工表面的技术要求，尽可能采用经济加工精度方案经济加工精度：是指在正常的加工条件下，（包括完好的机床设备、必要的工艺装备、标准的工人技术等级、标准的耗用时间和生产费用）所能达到的加工精度。

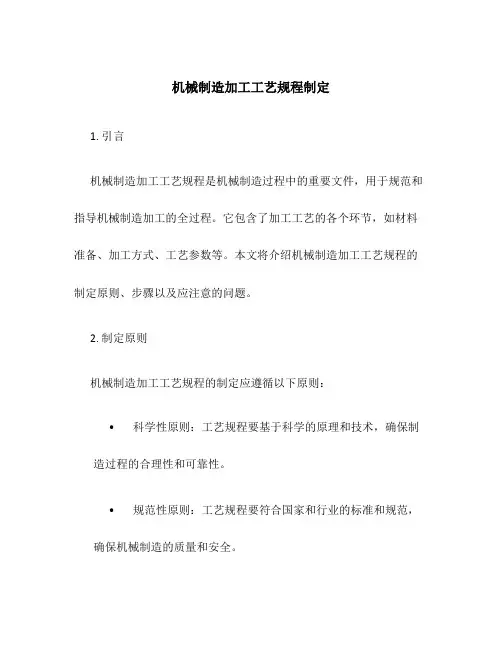

机械制造加工工艺规程制定1. 引言机械制造加工工艺规程是机械制造过程中的重要文件，用于规范和指导机械制造加工的全过程。
它包含了加工工艺的各个环节，如材料准备、加工方式、工艺参数等。
本文将介绍机械制造加工工艺规程的制定原则、步骤以及应注意的问题。
2. 制定原则机械制造加工工艺规程的制定应遵循以下原则：•科学性原则：工艺规程要基于科学的原理和技术，确保制造过程的合理性和可靠性。
•规范性原则：工艺规程要符合国家和行业的标准和规范，确保机械制造的质量和安全。
•适用性原则：工艺规程要考虑具体机械和材料的特点，确保工艺能够适应各种情况。
•可操作性原则：工艺规程要具备可操作性，对加工人员来说要易于理解和实施。
•可追溯性原则：工艺规程要能够追溯到每一道工序，确保产品质量的可控性和可追溯性。
3. 制定步骤制定机械制造加工工艺规程通常包括以下步骤：3.1 确定制定目标在制定工艺规程之前，需要明确制定的目标。
这包括所要制造的机械的种类、规格和质量要求等。
3.2 分析加工工艺通过对机械制造的加工工艺进行分析，确定加工过程中需要的各个环节和工艺参数。
这包括材料选择、工艺路线、工艺参数等。
3.3 修订和完善根据实际情况，对已有的工艺规程进行修订和完善。
这可能包括材料的更换、工艺路线的调整、工艺参数的优化等。
3.4 编写和审核根据分析和修订的结果，编写工艺规程。
编写完成后，需要进行内部审核和评审，确保工艺规程的有效性和合理性。
3.5 发布和使用经过审核后，工艺规程需要进行发布和使用。
发布后，需要对加工人员进行培训和指导，确保他们按照规程进行操作。
4. 注意事项在制定机械制造加工工艺规程时，需要注意以下事项：•材料选择：选择合适的材料，考虑材料的性能和成本。
•工艺路线：确定合适的加工路线，确保加工的顺序和流程合理。
•工艺参数：确定合适的工艺参数，如切削速度、切削深度、进给速度等。
•工艺设备：选择合适的工艺设备，确保设备的能力和稳定性。

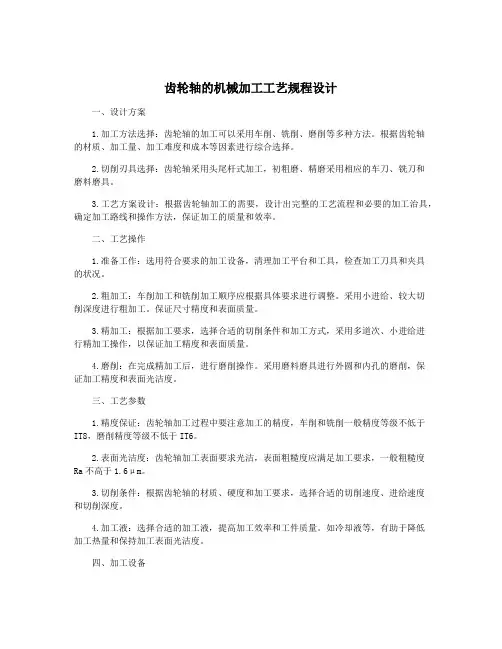

齿轮轴的机械加工工艺规程设计一、设计方案1.加工方法选择：齿轮轴的加工可以采用车削、铣削、磨削等多种方法。
根据齿轮轴的材质、加工量、加工难度和成本等因素进行综合选择。
2.切削刃具选择：齿轮轴采用头尾杆式加工，初粗磨、精磨采用相应的车刀、铣刀和磨料磨具。
3.工艺方案设计：根据齿轮轴加工的需要，设计出完整的工艺流程和必要的加工治具，确定加工路线和操作方法，保证加工的质量和效率。
二、工艺操作1.准备工作：选用符合要求的加工设备，清理加工平台和工具，检查加工刀具和夹具的状况。
2.粗加工：车削加工和铣削加工顺序应根据具体要求进行调整。
采用小进给、较大切削深度进行粗加工。
保证尺寸精度和表面质量。
3.精加工：根据加工要求，选择合适的切削条件和加工方式，采用多道次、小进给进行精加工操作，以保证加工精度和表面质量。
4.磨削：在完成精加工后，进行磨削操作。
采用磨料磨具进行外圆和内孔的磨削，保证加工精度和表面光洁度。
三、工艺参数1.精度保证：齿轮轴加工过程中要注意加工的精度，车削和铣削一般精度等级不低于IT8，磨削精度等级不低于IT6。
2.表面光洁度：齿轮轴加工表面要求光洁，表面粗糙度应满足加工要求，一般粗糙度Ra不高于1.6μm。
3.切削条件：根据齿轮轴的材质、硬度和加工要求，选择合适的切削速度、进给速度和切削深度。
4.加工液：选择合适的加工液，提高加工效率和工件质量。
如冷却液等，有助于降低加工热量和保持加工表面光洁度。
四、加工设备1.车床和铣床：齿轮轴的加工可以采用车床和铣床两种设备。
车床主要用于齿轮轴的轴身加工，铣床主要用于齿轮轴的端面加工。
2.磨床：齿轮轴磨削可以采用内圆磨床、外圆磨床和中心磨床。
内圆磨床主要用于齿轮轴的内孔磨削，外圆磨床主要用于齿轮轴的外圆磨削，中心磨床主要用于齿轮轴的中心孔磨削。
五、工装设计1.夹具设计：齿轮轴加工中，为了保证工件的安全固定，需要设计制作专门的夹具。
夹具的选择与设计应根据加工要求和工件的形状进行综合考虑。
机械制造课程设计机械加工工艺规程设计一、课程设计目标本机械制造课程设计的目标是让学生学会设计机械加工工艺规程，掌握机械加工工艺规程设计的基本方法和步骤，以及加工过程中所需的相关知识和技能，提高学生的综合素质和应用能力。
二、课程设计内容1.机械加工工艺规程概述机械加工工艺规程是指在机械加工过程中，根据零件结构、加工要求和设备能力等因素，综合考虑各种加工方法、工具和工艺参数，制订出的具有可操作性和可行性的加工指导文件。
本章将对机械加工工艺规程的概念、作用、种类、结构和编制流程等方面进行讲解。
2.零件加工工艺规程设计本章将具体介绍零件加工工艺规程的设计方法和步骤。
首先分析零件的几何形状、尺寸公差和加工要求，然后选择合适的机床和刀具，确定加工工艺路线和参数，最后编制出实用性强的工艺规程文件。
3.机床刀具的选择与使用本章将对常见的机床和刀具进行介绍，并结合实际案例分析机床和刀具的选择原则和使用技巧。
同时，讲解加工工艺参数的设定方法以及如何进行加工后的测量与检验。
4.表面处理、装配和调试工艺规程本章将涉及到零件表面处理、装配和调试环节的工艺规程设计。
具体内容包括：零件表面处理的方法和流程、装配工艺规程的编制、装配工艺文件的使用和调试工艺的设计，通过实例讲解如何合理安排各个环节，提高产品的质量和加工效率。
5.机械加工工艺规程的优化本章将介绍如何对机械加工工艺规程进行优化和改进，提高加工效率和产品品质。
主要包括：分析加工工艺中的瓶颈环节，寻找优化策略；采用现代工程技术手段，比如CAD/CAM技术等，提高工艺规程的自动化程度和精度；同时还将讲解工艺规程改进的评价方法和效果分析。
三、课程设计实施步骤1.确定课程设计的目标和范围，明确学习内容和要求。
2.通过教材、参考书和网络资源等途径，对机械加工工艺规程设计的基本知识和方法进行学习和了解。
3.结合实例和练习，加深对机械加工工艺规程设计的掌握和理解。
4.根据教师指导和要求，编制一份机械加工工艺规程设计的实践报告。
机械制造工艺规程设计一、引言机械制造工艺规程是制造企业为指导生产操作、确保产品质量、提高生产效率而编制的一种文件，它具有指导性、操作性和规范性。
制定机械制造工艺规程是提高制造工艺的科学性、经济性和可行性的重要手段。
本文档将介绍机械制造工艺规程的设计要点和步骤。
二、目的和范围2.1 目的制定机械制造工艺规程的目的主要有以下几个方面：•根据产品的设计要求，制定出具体的操作流程和步骤，确保产品符合质量标准；•提高生产效率，优化生产流程，减少生产成本；•为工人操作提供明确的标准和要求，避免因误操作而造成事故；•为产品质量控制和质量检验提供依据。
2.2 范围本文档适用于机械制造行业中的各类机械设备的生产制造过程，包括但不限于铸造、锻造、加工、装配等工艺。
三、机械制造工艺规程设计步骤3.1 工艺分析在制定机械制造工艺规程之前，首先需要进行工艺分析。
工艺分析的目的是分析产品的特点和要求，确定适合的工艺流程和加工方法。
在工艺分析中，应包括以下内容：•产品的结构特点和尺寸精度要求；•材料的特性以及所需材料的加工性能；•生产设备和工装的可行性分析；•工序之间的前后关系和依赖性。
3.2 工序确定在完成工艺分析之后，需要根据产品的加工要求确定各个工序的顺序、内容和所需加工设备。
在工序确定中，应注意以下几点：•尽可能合理地组织工序，避免重复操作和长途搬运；•合理安排工序之间的关系，确保工序之间的衔接紧密；•适当考虑工期和工人的工作强度，确保工艺的可行性。
3.3 设计工艺流程根据工序确定的结果，需要将各个工序组织起来，形成一个完整的工艺流程。
在设计工艺流程时，应考虑以下几个方面：•确定产品的加工顺序和各个工序之间的衔接方式；•设计合理的工艺路线，尽量减少空转时间和搬运距离；•合理安排设备和工装的使用，确保生产的连续性和稳定性。
3.4 制定操作规程制定操作规程是指将工艺流程转化为具体的操作步骤和要求，以指导工人进行生产操作。
