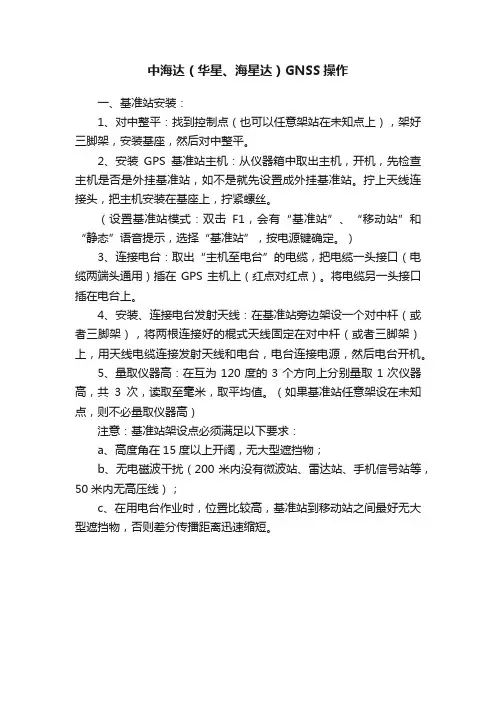

中海达（华星、海星达）GNSS操作一、基准站安装：1、对中整平：找到控制点（也可以任意架站在未知点上），架好三脚架，安装基座，然后对中整平。

2、安装GPS基准站主机：从仪器箱中取出主机，开机，先检查主机是否是外挂基准站，如不是就先设置成外挂基准站。

拧上天线连接头，把主机安装在基座上，拧紧螺丝。

（设置基准站模式：双击F1，会有“基准站”、“移动站”和“静态”语音提示，选择“基准站”，按电源键确定。

）3、连接电台：取出“主机至电台”的电缆，把电缆一头接口（电缆两端头通用）插在GPS主机上（红点对红点）。

将电缆另一头接口插在电台上。

4、安装、连接电台发射天线：在基准站旁边架设一个对中杆（或者三脚架），将两根连接好的棍式天线固定在对中杆（或者三脚架）上，用天线电缆连接发射天线和电台，电台连接电源，然后电台开机。

5、量取仪器高：在互为120度的3个方向上分别量取1次仪器高，共3次，读取至毫米，取平均值。

（如果基准站任意架设在未知点，则不必量取仪器高）注意：基准站架设点必须满足以下要求：a、高度角在15度以上开阔，无大型遮挡物；b、无电磁波干扰（200米内没有微波站、雷达站、手机信号站等，50米内无高压线）；c、在用电台作业时，位置比较高，基准站到移动站之间最好无大型遮挡物，否则差分传播距离迅速缩短。

二、基准站参数设置：1、打开手簿软件：打开GPS手簿，选择打开手簿桌面上的【Hi-RTK道路版】软件。

2、新建项目：点击软件主界面上的【项目】，点击【新建】，输入项目名称“ ”，点确定。

3、设置坐标系统参数：新建项目名后，点击【项目信息】再选择【坐标系统】，在【椭球】界面里，源椭球设置为“WGS84”，当地椭球设置为“北京54坐标”。

（根据已知控制点坐标系情况决定）进入【投影】界面，投影方法选择“高斯三度带”，中央子午线设为108度（南宁市），点击【保存】。

退出到主界面。

4、手簿连接基准站主机：在软件主界面点击【GPS】进入GPS连接设置界面，然后点击【连接GPS】。

报站器使用说明书（V1.9版）目录1报站器简介 (4)1.1概述 (4)1.2报站器外观及设备安装 (4)1.2.1外观 (4)1.2.2连接与安装方法 (4)2报站器相关软件的使用方法 (9)2.1报站配置文件的生成 (9)2.2录音文件的转换工具（Audio_converter.exe） (18)2.3录音文件转换工具Eufony（目前主要针对mini 4路和X2时采用） (22)3报站器操作 (27)3.1报站数据的导入 (27)3.2报站器软件的运行 (28)3.3报站器的按键说明 (28)3.4GPS数据采集方法 (30)1 报站器简介1.1 概述本报站器是一款应用于公交自动报站的智能设备。

它集简洁、方便、灵活的特点于一体，广泛应用于公交系统中。

它适用于锐明视讯大部分MDVR产品。

1.2 报站器外观及设备安装1.2.1 外观图1报站器1.2.2 连接与安装方法1. 把魔术贴的其中一半贴在报站器背面，另外一半贴在司机的左手边便于司机操作的位置，报站器依靠两魔术帖固定于车上。

2. 报站器的连线有两种：分为黑色线和白色线两种●黑色线接线的方法是：红色：接第6脚（+5V）、白色：接第24脚（地）、棕色：接第7脚（485（2）A）、蓝色；接第25脚（485（2）B），相连时应走暗线，必须走明线时，尽量保持隐蔽美观。

●白色线接线的方法是：红色：接第6脚（+5V）、黄色：接第24脚（地）、黑色：接第7脚（485（2）A）、绿色；接第25脚（485（2）B），相连时应走暗线，必须走明线时，尽量保持隐蔽美观。

具体接线方法如图2和图3：SIM卡插口MCU接口RS232 VGA 1 VGA 2 电源WIFI天线GPSGPRSVideo 2Video 4Video 1V AV输出1 AV输出2 监视AV输出端口编号：1 ...... 9 (18)19 ...... 27 (36)功放输出的屏蔽地信号可接其中的任意一个屏蔽地，也可以直接搭铁。

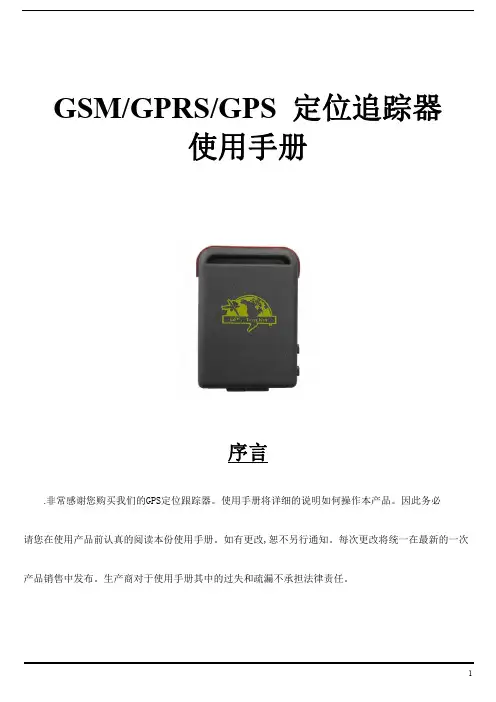

GSM/GPRS/GPS定位追踪器使用手册序言.非常感谢您购买我们的GPS定位跟踪器。

使用手册将详细的说明如何操作本产品。

因此务必请您在使用产品前认真的阅读本份使用手册。

如有更改,恕不另行通知。

每次更改将统一在最新的一次产品销售中发布。

生产商对于使用手册其中的过失和疏漏不承担法律责任。

目录1 简介---------------------------------------------------------------------------------- 32 应用领域---------------------------------------------------------------------------------- 33 硬件3.1 前面---------------------------------------------------------------------------------------- 33.2 后面----------------------------------------------------------------------------------------- 33.3 侧面--------------------------------------------------------------------------------------- 33.4 底面----------------------------------------------------------------------------------------- 43.5 内部---------------------------------------------------------------------------------------- 44 规格描述------------------------------------------------------------------------------------- 41 简介本产品基于GSM/GPS网络和GPS卫星定位系统,通过短信息或互联系对远程目标进行定位或监控.。

中海达RTK简要操作步骤：使用内置网络第一部分：硬件连接：1 基站的连接2 移动台的连接：第二部分：软件的快速上手第一步：新建项目文件：在手簿中打开Hi-rtk road软件：单机项目，新建一个项目：输入项目名称，再点击左上角项目信息，选坐标系统进去之后在点击椭球，在当地椭球中选中我们需要的坐标系统；再点击投影，在投影方法中选当地的投影方式，一般三度带，在下面的中央子午线中输入当地的中央子午线，还有东向加常数，其他的千万不要改动（比如：大连城建坐标系：中央子午线121：30，东向加常数：30000）；保存。

第二步：连上GPS，设置基站如下面的步骤直接连接就行；到这一步后，点击设置基准站首先在位置中点击平滑，完了在数据链，选择内置网络（此处框诶的参数不变，分组号是有七味数字组成的，前四位随便，后三位小于255，小组号跟分组号的后三位一样就可以了）；最后在其他选项中对应的输入 RTK,CMR ;高度截止角5到15度；点击确定；基站设置成功。

第三步：断开GPS 后再连上移动台：（手簿跟基准站断开）断开后连接后再进行连接GPS步骤，连上移动台后点击设置移动台：这里的参数跟基准站的要完全一致才能收到信号等单点变成固定就可以了。

第四步：校点（求参数）先进入测量界面，采集一个点，记住点号，如下面三张图在进入参数界面：点击参数计算选择三参数再点击添加，在源点中把刚才采集的PT0点调出来，在目标中输入我们已知的该店的当地坐标（也可以事先输入再调出来）。

最后保存。

再点击结算，出现结果后，确定。

就可以正常的进行碎步采集，放样了。

如下图在点名楚输入已有的点名直接放样；或是在下面的坐标框中输入坐标进行放养，或是在右边的123处找出点放养1箭头处表示放养的目标点，2号处表示的是离点的远近，即提示，3是当前GPS的位置，点击4处可以进行采集点。

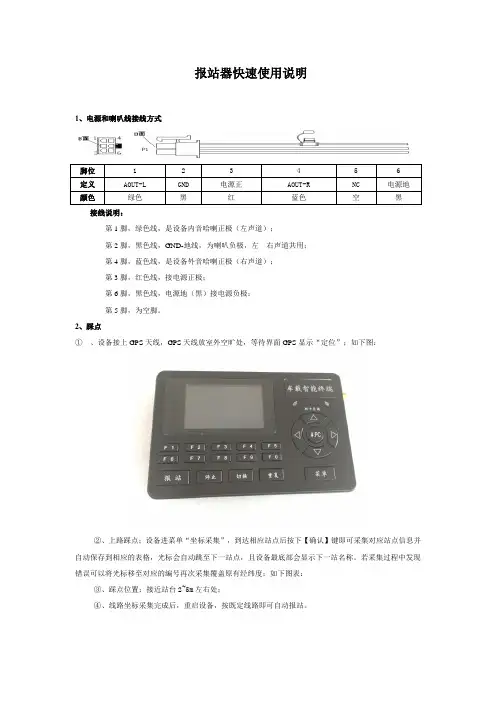

报站器快速使用说明1、电源和喇叭线接线方式脚位 1 2 3 4 5 6定义AOUT-L GND 电源正AOUT-R NC 电源地颜色绿色黑红蓝色空黑接线说明：第1脚，绿色线，是设备内音哈喇正极（左声道）；第2脚，黑色线，GND-地线，为喇叭负极，左右声道共用；第4脚，蓝色线，是设备外音哈喇正极（右声道）；第3脚，红色线，接电源正极；第6脚，黑色线，电源地（黑）接电源负极；第5脚，为空脚。

2、踩点①、设备接上GPS天线，GPS天线放室外空旷处，等待界面GPS显示“定位”；如下图：②、上路踩点；设备进菜单“坐标采集”，到达相应站点后按下【确认】键即可采集对应站点信息并自动保存到相应的表格，光标会自动跳至下一站点，且设备最底部会显示下一站名称。

若采集过程中发现错误可以将光标移至对应的编号再次采集覆盖原有经纬度；如下图表：③、踩点位置：接近站台2~5m左右处；④、线路坐标采集完成后，重启设备，按既定线路即可自动报站。

3、文件制作例：添加一条线路：102路①、在bus文件夹下新建文件夹命名为“102”；②、在102文件夹中添加“102S.csv”和“102X.csv”两个文件，以及该线路所有站点音频文件（.mp3）；③、编辑“102S.csv”和“102X.csv”两个表格；④、把本站的线路名音频（102.mp3）放到“线路名称”文件夹中；⑤、打开bus下的“line.csv”文档，按照格式添加线路名；⑥、在“102”文件夹下同时把对应站点语音放进去。

4、设备升级方法A：把要升级的固件文件update.img放到SD（2G内）卡中，再把SD卡插到报站器的SD卡槽，重启设备，LCD屏此时会黑屏，等待10S钟左右，设备显示主界面，升级完成，拔出SD卡，升级完成。

方法B：把要升级的固件文件updata.img，拷贝至设备根目录下，重启设备，LCD屏此时会黑屏，等待10S钟左右，设备显示主界面，升级完成（升级完成后，原本拷贝在根目录下的固件文件updata.img会自动删除，不影响下次重启）。

报站器软件操作说明书
V1.0
一、概述
该软件主要适用于我司调度屏报站配置，通过该软件可对报站内容、公共用于等信息进行编辑，导入、导出，方便用户配置。

二、使用说明
1.打开我司光盘，可看到报站器配置客户端，双击打开可进
入配置界面；
2.站名编辑,共可编辑90个站名，编辑好站名后，连接报站器，选择下载参数到报站器；
3.公共用语编辑,共可编辑10条公共用语；
4.其他：设置起步用语、到站用语、发音声音、播报类型、线路名称等；
5.导入参数：用户可将导出的参数，通过导入参数按钮，实现参数导入功能；
6.保存参数：设置好参数后，点击保存参数，保存当前设置的值；
7.测试GPS：（内部测试使用，其他用户目前暂无法使用）
8.读取参数：连接好设备后，点击读取参数，可获取出当前设备的参数；
9.下载参数：配置好参数后或修改过新的参数值后，点击下载按钮，可把当前参数下载到调度屏，重启调度屏后，可显示新的参数；
10.退出：选择退出按钮，退出程序；。

GPS卫星导航仪操作手册欢迎使用本公司产品!★感谢您购买本公司的产品，在使用产品之前，请认真阅读本说明书。

当您开始使用本产品时，本公司认为您已经认真地阅读了本说明书;★本说明书提供的信息，经仔细核对，务求精准。

如有任何印刷或翻译错误，本公司不承担因此产生的后果;★此说明书的所有著作权都归本公司所有，不得随意复制或翻译此说明书的全部或部分进行商业活动，本公司保留对此说明书内容的最终解释权;★请先仔细阅读本《使用说明书》的操作说明与指示，并只使用原厂提供的配件，以免造成无法预期的损坏。

如果您未依照正确的程序使用本系统或连接不兼容的配件，此行为将导致保修自动失效，甚至可能危害您及他人的安全。

对此，本公司不承担任何责任;★本导航仪属于高技术产品，其中包括操作系统和其他第三方提供的软件。

制造商在硬件的制造过程和软件的开发以及运用过程中已经尽到了充分的注意义务，以确保产品能够正常工作。

如果产品发生故障，制造商除了根据品质保证规定承担维修责任之外，对于用户因使用本产品而导致的财产损害和经济损失不承担任何赔偿责任;★本导航器使用的电子地图由第三方提供，该第三方拥有的电子地图的版权受到法律保护，除了在本导航器上使用以外，用户不得复制或用于其他用途;★对于本导航器使用的电子地图中信息的有效性、完整性和准确性本导航器制造商不做任何明示或默示的担保或保证，对于由电子地图中存在缺陷给用户造成的任何人身损害和财产损失本产品制造商均不承担任何赔偿责任;★本手册中的图片仅供参考，请以实物为准。

目录第一章产品概述 (3)1.1产品特色 (3)1.2注意事项 (3)1.3GPS使用常识 (3)1.4产品包装 (4)第二章基本操作 (4)2.1屏幕显示说明 (4)2.2电池操作说明 (5)2.3开/关机操作说明 (6)2.4使用车载固定架固定导航仪 (6)2.5使用触摸笔 (6)第三章系统操作 (6)3.1音乐播放功能 (6)3.2视频播放功能 (7)3.3图片浏览功能 (8)3.4文本阅读功能 (9)3.5FLASH播放功能 (10)3.6预警系统 (10)3.7蓝牙功能(可选) (12)3.8游戏功能 (20)3.9工具 (20)3.10系统设置 (21)3.11GPS信息 (22)3.12导航功能使用 (22)第四章维护和简单故障处理 (22)4.1产品规格 (22)4.2简单故障排除 (22)第一章产品概述1.1产品特色ü5英寸高清晰、真彩色纯平显示屏，触控输入。

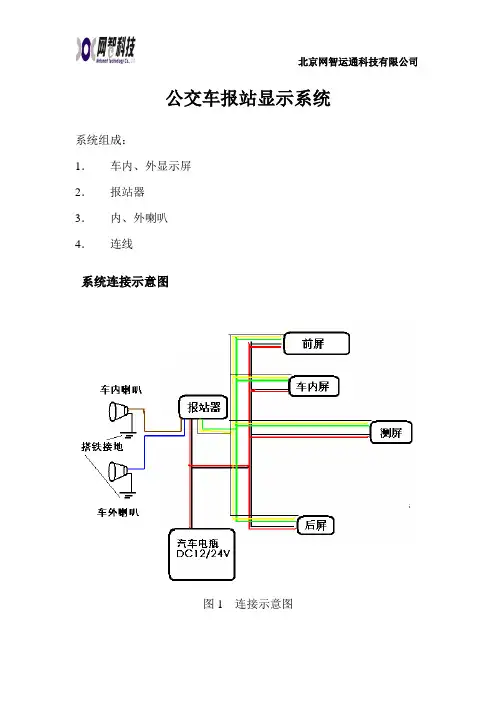

公交车报站显示系统系统组成：1．车内、外显示屏2．报站器3．内、外喇叭4．连线系统连接示意图图1 连接示意图注：1．红黑线：电源线12/24V2．黄绿黑线：通讯线，黄线485+、绿线485-，黑线屏蔽(地) 3．棕蓝线：喇叭线，棕线接内喇叭，蓝线接外喇叭一、车内外显示屏车内外显示屏根据客户的要求，由若干块显示板，其中车内屏显示报站信息、服务用语，车外屏显示线路号、起始站信息。

图显示屏结构示意图注：车内、外显示屏的连接方式一致，仅仅是显示板和外框不同。

车外显示屏功耗比车内显示屏大一倍（当相同字数时）显示屏组成1)显示板2)电源板3)控制板4)连线5)外框1．显示板显示板分车内、车外显示板。

车内显示板：由模块化8x8的LED显示模块组成，单点LED直径3.7mm或5mm，红色，单个汉字尺寸76x76mm或120x120mm，显示16x16点阵。

每个显示板可以显示4个16x16点阵的汉字或8个8x16点阵的字符，简称车内4字板技术参数：1)单点LED亮度：1500mcd2)角度：60°3)单个汉字尺寸：120x120mm（直径5mm）或76x76mm（直径3.75mm）4)单个汉字功耗：0.8W5)输入电压：DC10~32V6)工作电压：5V车外显示板：由若干单点LED和遮光罩组成，单点LED直径5mm，红色或黄色，单个汉字尺寸200x160mm，显示16x16点阵。

每个显示板可以显示2个16x16点阵的汉字或4个8x16点阵的字符，简称车外2字板。

或每个显示板可以显示3个16x16点阵的汉字或6个8x16点阵的字符，简称车外3字板。

技术参数：1)单点LED亮度：2500mcd2)角度：60°3)单个汉字尺寸：200x160mm4)单个汉字功耗：1.6W5)路牌输入电压：DC10~32V6)工作电压：5V显示板信号接口输入接口：20P排线，接控制板或级联上一个显示板，见图示输出接口：20P排线，级联下一个显示板，见图示电源接口：2个弯头2P 5.08，见图示图显示板信号级联和电源级联（内外屏）2．电源板电源板的功能是将车载电池的电压12/24V转换为5V工作电压，为显示板和控制板提供5V工作电压电源板输入电压范围：DC 9~36V，额定输入电压：DC 12/24V输出电压/电流：DC 5V/5A电源板图示图电源板输出接口（5V）图电源板输入接口（12/24V）3．控制板无论是车内显示屏，还是车外显示屏，控制板都是一样的，不同的是程序不同。

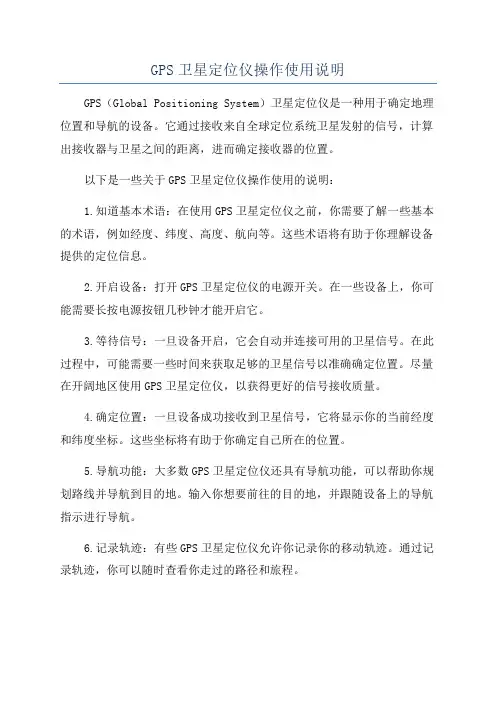

GPS卫星定位仪操作使用说明GPS（Global Positioning System）卫星定位仪是一种用于确定地理位置和导航的设备。

它通过接收来自全球定位系统卫星发射的信号，计算出接收器与卫星之间的距离，进而确定接收器的位置。

以下是一些关于GPS卫星定位仪操作使用的说明：1.知道基本术语：在使用GPS卫星定位仪之前，你需要了解一些基本的术语，例如经度、纬度、高度、航向等。

这些术语将有助于你理解设备提供的定位信息。

2.开启设备：打开GPS卫星定位仪的电源开关。

在一些设备上，你可能需要长按电源按钮几秒钟才能开启它。

3.等待信号：一旦设备开启，它会自动并连接可用的卫星信号。

在此过程中，可能需要一些时间来获取足够的卫星信号以准确确定位置。

尽量在开阔地区使用GPS卫星定位仪，以获得更好的信号接收质量。

4.确定位置：一旦设备成功接收到卫星信号，它将显示你的当前经度和纬度坐标。

这些坐标将有助于你确定自己所在的位置。

5.导航功能：大多数GPS卫星定位仪还具有导航功能，可以帮助你规划路线并导航到目的地。

输入你想要前往的目的地，并跟随设备上的导航指示进行导航。

6.记录轨迹：有些GPS卫星定位仪允许你记录你的移动轨迹。

通过记录轨迹，你可以随时查看你走过的路径和旅程。

7.了解设备设置：在使用GPS卫星定位仪之前，确保你理解设备的设置选项。

这些设置可能包括度量单位（公制或英制）、地图显示和声音提示等。

根据你的偏好进行设置，以便更好地使用设备。

8.保持设备充电：GPS卫星定位仪通常使用电池供电，因此确保设备始终保持充电状态。

充电时间和使用时间会有所不同，具体取决于设备型号和电池容量。

建议在使用之前充满电池，并带上备用电池以防万一9.定期更新地图：GPS卫星定位仪使用预装的地图数据来提供导航功能。

定期更新设备上的地图数据，以确保你获得最新和准确的导航信息。

这可以通过连接设备到电脑并使用制造商提供的地图更新软件来完成。

10.维护和保养：定期清洁设备的屏幕和外壳，确保它们保持干净，并避免长时间暴露在强烈的阳光下。

GPS/北斗定位模块说明书GPS/北斗定位模块使用说明书V2.4济南智泽贸易有限公司目录1.产品介绍 (1)1.1.产品概述 (1)1.2.产品特点 (1)1.3.技术指标 (1)1.4.产品尺寸 (1)1.5.硬件接口 (2)2.通信协议 (3)2.1.通信协议 (3)2.2.寄存器定义 (4)3.协议详解 (6)3.1.读保持寄存器 (6)3.2.读取版本号 (6)3.3.读取设备地址 (7)3.4.读取设备波特率 (7)3.5.读取奇偶校验位 (7)3.6.读取定位数据（RMC） (8)3.7.定位数据（RMC）解析 (8)3.8.修改设备地址（广播） (9)3.9.修改波特率 (9)3.10.修改奇偶校验位 (9)4.保修期限 (10)5.技术支持 (10)6.联系方式 (10)7.免责声明 (10)1.产品介绍1.1.产品概述GPS/北斗定位模块，是一款具有GPS定位和北斗定位的双模定位终端，可以快速、精确定位位置。

定位模块内含双模定位芯片，快速定位位置，并且将定位信息以RS485接口和Modbus协议的方式提供给用户使用，串口波特率最高可达115200bps，可以通过PC机设置软件或串口命令轻松控制，使用方便快捷。

1.2.产品特点⏹同时支持GPS定位和北斗定位⏹串口波特率自定义，支持2400～115200bps⏹串口支持全双工和半双工串口通讯，支持RS485收发自动切换⏹模块串口波特率等参数可通过PC机或串口命令配置⏹RS485带TVS、过流等保护⏹提供天线状态诊断，提供天线开路、短路等状态信息1.3.技术指标环境参数⏹工作温度：-40℃~80℃⏹工作湿度：5%~95%RH，无凝露供电⏹工作电压：DC5~28V⏹功耗：≤0.3W定位精度⏹出色的定位功能，支持BDS/GPS/GLONASS卫星导航系统的单系统定位，以及任意组合的多系统联合定位⏹冷启动捕获灵敏度：-148dBm跟踪灵敏度：-162dBm⏹定位精度：2.5米（CEP50）⏹内置天线检测及天线短路保护功能1.4.产品尺寸产品尺寸长x宽x高为：95mm x50mm x30mm，其中95mm包含长度80mm和两个安装孔15m图1-1产品尺寸1.5.硬件接口图1-2硬件接口硬件接口定义见表1-2硬件接口定义。

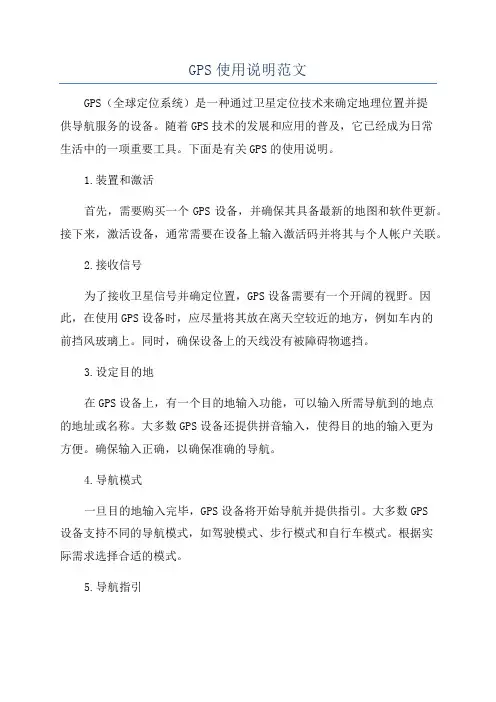

GPS使用说明范文GPS（全球定位系统）是一种通过卫星定位技术来确定地理位置并提供导航服务的设备。

随着GPS技术的发展和应用的普及，它已经成为日常生活中的一项重要工具。

下面是有关GPS的使用说明。

1.装置和激活首先，需要购买一个GPS设备，并确保其具备最新的地图和软件更新。

接下来，激活设备，通常需要在设备上输入激活码并将其与个人帐户关联。

2.接收信号为了接收卫星信号并确定位置，GPS设备需要有一个开阔的视野。

因此，在使用GPS设备时，应尽量将其放在离天空较近的地方，例如车内的前挡风玻璃上。

同时，确保设备上的天线没有被障碍物遮挡。

3.设定目的地在GPS设备上，有一个目的地输入功能，可以输入所需导航到的地点的地址或名称。

大多数GPS设备还提供拼音输入，使得目的地的输入更为方便。

确保输入正确，以确保准确的导航。

4.导航模式一旦目的地输入完毕，GPS设备将开始导航并提供指引。

大多数GPS设备支持不同的导航模式，如驾驶模式、步行模式和自行车模式。

根据实际需求选择合适的模式。

5.导航指引GPS设备将提供语音和图像指引以辅助导航。

语音指引将告诉您向何处转向和转弯，并在接近目的地时提醒您。

图像指引将显示地图上的导航路线，以便您更好地了解行驶状态。

6.避免拥堵一些高级GPS设备具备实时交通信息功能，可以通过接收交通信号和数据来提供实时的交通情况。

根据交通情况，GPS设备可以提供避免拥堵的替代路线，以节省时间并更顺利地抵达目的地。

7.预先设定为了节省时间，可以在开始导航之前通过输入多个目的地或设定预先计划的行程，以便在需要时能够轻松切换目的地或导航到下一个目的地。

8.附近服务设施许多GPS设备具有功能，可以帮助您找到附近的加油站、餐厅、酒店等服务设施。

通过输入关键词，GPS设备将提供结果和相关信息。

9.更新地图和软件由于道路和地理信息的变化，定期更新GPS设备上的地图和软件非常重要。

通常，可以通过连接设备到计算机或通过无线网络来更新。

GPS导航仪操作手册一、引言GPS导航仪是一种方便实用的导航设备，能够帮助人们准确定位并提供导航指引。

本操作手册将详细介绍GPS导航仪的使用方法，帮助用户快速上手并充分利用其功能。

二、基本操作1. 打开导航仪按下电源按钮，等待导航仪启动，屏幕将显示主界面。

2. 地理位置搜索- 在主界面上选择“搜索”选项。

- 输入目的地的地址或关键词，如城市、街道名等。

- 从搜索结果中选择目的地。

3. 导航开始- 在搜索结果中选择目的地后，导航将自动开始。

- 导航仪将提供语音引导并显示导航路径。

4. 导航过程中的操作- 导航过程中，导航仪会实时显示当前位置和路线指引。

- 若需要调整导航选项，可点击屏幕上的相应按钮。

- 若要更换目的地，点击“更换目的地”按钮。

- 若需要暂停导航，点击“暂停导航”按钮。

- 若要结束导航，点击“结束导航”按钮。

5. 更新导航地图- 连接导航仪与电脑，打开地图更新软件。

- 在软件中选择最新的地图版本进行下载。

- 下载完成后，将地图更新到导航仪中。

三、高级功能1. 实时路况- 连接导航仪与手机网络，打开实时路况功能。

- 导航仪将自动获取最新的交通信息，并在地图上显示。

- 根据实时路况，导航仪可自动调整导航路径，以避开拥堵。

2. 语音设置- 在主界面上选择“设置”选项。

- 进入设置菜单后，选择“语音”选项。

- 可选择语音类型、音量大小等。

3. 兴趣点搜索- 在主界面上选择“搜索”选项。

- 在搜索栏中输入感兴趣的地点，如餐厅、银行等。

- 从搜索结果中选择目的地后，导航将开始。

4. 音乐播放- 连接导航仪与手机或其他音频设备。

- 在主界面上选择“音乐”选项。

- 选择并播放音乐文件。

四、故障排除1. 导航仪无法启动- 确保电池有足够电量，尝试充电后再启动。

- 若仍无法启动，尝试重置导航仪至出厂设置。

2. 定位不准确- 尽量在开阔空间使用导航仪，以便接收到更多的卫星信号。

- 更新导航地图，确保地图数据是最新的。

深圳明进康GPS报站器使用说明书（版）深圳明进康电子有限公司Shenzhen mjk-tech Technology Co., Ltd.1报站器简介1.1概述本报站器是一款应用于公交自动报站的智能设备。

它集简洁、方便、灵活的特点于一体，广泛应用于公交系统中。

它适用于深圳明进康大部分DMP产品。

报站器外观及设备安装外观图片报站器按键图片2. GPS报站器主机图片天线连接与安装方法图片模块与系统连接图2报站器相关软件的使用方法报站器系统软件由三部分组成：设备端软件，需支持报站功能。

配置文件编辑（客户自己做的报站文件）；录音文件格式转换工具（客户可以自己制作）。

3报站器操作3.1报站数据的导入复制报站文件有两种方法：1)用PC机直接拷贝到将CF卡报站器的配置文件拷入CF卡中。

2)通过播放器的USB接口将CFG报站配置文件添加到本机的CF卡中。

3.2报站器软件的运行报站模式：a)自动报站：是指车辆行驶到公交站台根据自己已经要采集到的GPS数据进行自动报站。

b)手动报站：是指车辆行驶到公交站台需人为按下报站器上的3.3报站器的按键说明此报站器总共有10个按钮、1个指示遥控接收和一个显示屏幕。

【正常报站模式】：LED显示信息：第一个LED 8 显示：线路信息第二个LED 8 显示：线路上下行第三和第四个LED 8 显示：编号站台信息，最多显示支持 99个站台信息a)按“ (重复)”键，重复播报上次内容。

如：上次播报的是“车辆起步，请坐稳扶好，注意安全，下一站…”，按一下此键，重复播报这条语音。

显示屏上显示当前播报内容名。

b)按“礼貌1”，报站器将播报设定好的1条服务用语。

如没有服务用语，不播报。

显示屏上显示播报的服务用语名。

c)按“礼貌2”，报站器将播报设定好的2条服务用语。

如没有服务用语，不播报。

显示屏上显示播报的服务用语名。

d)按“礼貌3”，报站器将播报设定好的3条服务用语。

如没有服务用语，不播报。

显示屏上显示播报的服务用语名。

视频会议系统V30用户指南目录欢迎使用V30会议系统 (3)安全使用V30系统 (3)连接V30系统 (3)系统及配件 (3)系统接口 (3)将系统固定到电视机顶部 (4)连接并开启系统 (4)浏览V30系统 (5)用户界面 (5)系统状态图标 (5)遥控器 (5)系统菜单 (6)界面通用操作 (6)拨打和接听电话 (7)语音电话和视频电话 (7)拨打语音电话 (7)拨打视频电话 (7)从通话清单拨打电话 (7)接听或拒接来电 (7)其它通话功能 (7)通话状态图标 (8)结束通话 (8)自动接听来电 (8)免打扰 (8)配置网络使用 (9)创建网络连接 (9)配置H.323使用 (9)配置静态NAT设置 (9)配置呼叫 (10)选择码率 (10)选择音频、视频编解码器 (10)配置网络服务质量 (10)音频管理 (10)选择音频输入 (10)调节音量 (10)音频质量 (10)选择来电铃声................................. 10视频管理.. (11)选择视频输入 (11)调节摄像机 (11)配置外置摄像机 (11)控制摄像机 (11)设置摄像机预设位 (11)远程摄像机控制 (12)叠加字幕 (12)管理通话清单 (12)使用电话簿 (12)添加联系人 (12)查询联系人 (12)呼叫联系人 (12)管理V30系统 (13)更改管理员密码 (13)呼叫统计 (13)系统时间 (13)重新启动系统 (13)恢复出厂设置 (13)升级系统 (13)定制系统 (14)选择语言 (14)更换背景 (14)设置屏保 (14)输入文字 (14)输入法 (14)输入法图标 (14)切换输入法 (14)输入汉字 (14)输入英文字母 (15)输入标点符号和空格 (15)输入数字 (15)删除字符 (15)故障排除 (16)常见原因 (16)连接问题 (16)摄像头问题 (16)显示问题 (16)音频问题 (16)规格说明 (17)（空白页）欢迎使用V30会议系统V30是一款高性能机顶盒式会议终端，它结构紧凑，体积小巧，包括主机盒、遥控器，方便携带。

GPS/北斗接收机使用说明书北京华星北斗智控技术有限公司第1页目录前言 (3)注意事项 (4)第一章产品介绍 (5)1。

1 主要特点 (6)1。

2 灵活的测量模式 (6)第二章性能参数 (8)2。

1 技术参数 (8)2.2 电气参数 (9)第三章安装应用 (10)3。

1 供电说明及设备安装 (10)3。

2 网络的应用说明 (11)第四章硬件功能说明 (21)4。

1 主机外观 (21)4.2 面板及接口说明 (22)4。

3 SD/SIM 卡的安装 (26)第2页第五章常见问题 (27)5。

1 故障分析 (27)5。

2 常见问题及其解决方法 (27)前言关于本手册本手册对GPS/北斗的安装、使用方法及有关技巧进行了详细的介绍。

用户应该仔细阅读，并边读边用，以求达到最佳使用效果。

本手册版权归北京华星北斗智控技术有限公司。

在著作权保护的范围内，未经本公司书面同意，禁止对其进行翻印、改编等行为。

本产品符合国家认定的企标：Q/VCPV 1—2011《测地型GPS 接收机》。

第3页注意事项1 使用仪器前请认真阅读产品使用说明；2 用户不能自行拆卸仪器，若发生故障，请与供应商联系;3 请使用指定品牌稳压电源，并严格遵循仪器的标称电压，以免对电台和接收机造成损害；4 请使用原厂电池及附件，使用非专用电池、充电器可能引起爆炸、燃烧等意外情况，使用非原厂附件不享有保修资格；5 使用充电器进行充电时，请注意远离火源、易燃易爆物品，避免产生火灾等严重的后果;第4页6 请勿将废弃电池随意丢弃，须根据当地的有关特殊废品的法规处理；7 电台在使用中可能产生高温.使用时请注意防止烫伤；减少、避免电台表面不必要的遮蔽物,保持良好的通风环境；8 禁止边对蓄电池充电边对电台供电工作；9 请不要长时间在高增益天线下，长时间使用电台时应保持1—1。

5 米以外，避免辐射伤害；10 雷雨天请勿使用天线和对中杆，防止因雷击造成意外伤害；11 请严格按照用户手册中的连线方法连接您的设备，各接插件要注意插接紧,电源开关要依次打开；12 不要在没有切断电源的情况下对各连线进行插拔；13 各连接线材破损后请不要再继续使用，请及时购买更换新的线材，避免造成不必要的伤害。

GPS定位仪使用指南GPS作为野外定位的最佳工具，在户外运动中有广泛的应用，在国内也可以越来越经常地看见有人使用了。

GPS不象电视或收音机，打开就能用，它更象一架相机，你需要有一定的技巧。

现在我来谈一下我的一些GPS使用办法和经验，希望其他朋友能继续补充。

首先大家要弄清使用GPS时常碰到的一些术语：1.坐标（coordinate)有2维、3维两种坐标表示，当GPS能够收到4颗及以上卫星的信号时，它能计算出本地的3微坐标：经度、纬度、高度，若只能收到3颗卫星的信号，它只能计算出2维坐标：精度和纬度，这时它可能还会显示高度数据，但这数据是无效的。

大部分GPS不仅能以经/纬度（Lat/Long)的方式，显示坐标，而且还可以用UTM(Universal Transverse Mercator)等坐标系统显示坐标但我们一般还是使用LAT/LONG系统，这主要是由你所使用的地图的坐标系统决定的。

坐标的精度在Selective Availability（美国防部为减小GPS精确度而实施的一种措施）打开时，GPS的水平精度在100-50米之间，视接受到卫星信号的多少和强弱而定，若根据GPS的指示，说你已经到达，那么四周看看，应该在大约一个足球场大小的面积内发现你的目标的。

在SA关闭时（目前是很少见的，但美政府计划将来取消SA)，精度能达到15米左右（GPS性能介绍上说的精度都给的是no SA 值，唬人的）。

高度的精确性由于系统结构的原因，更差些。

经纬度的显示方式一般都可以根据自己的爱好选择，一般有"hddd.ddddd","hddd*mm.mmm""，"hddd*mm"ss.s"""（其中的“*”代表“度”，以下同）地球子午线长是39940.67公里，纬度改变一度合110.94公里，一分合1.849公里，一秒合30.8米，赤道圈是40075.36公里，北京地区纬在北纬40度左右，纬度圈长为40075*sin(90-40),此地经度一度合276公里，一分合1.42公里一秒合23.69米，你可以选定某个显示方式，并把各位数字改变一对应地面移动多少米记住，这样能在经纬度和实际里程间建立个大概的对应。

GPS/北斗定位模块使用说明书文档版本：V1.2目录1.产品介绍 (3)1.1产品概述 (3)1.2功能特点 (3)1.3设备技术参数 (3)1.4产品选型 (3)2.设备使用说明 (4)2.1设备安装前检查 (4)2.2接口定义 (4)3.配置软件安装及使用 (5)3.1软件选择 (5)4.通信协议 (6)4.1通讯基本参数 (6)4.2数据帧格式定义 (6)4.3寄存器地址 (7)4.4通讯协议示例以及解释 (8)4.4.1读取设备地址0x01的定位状态 (8)4.4.2读取设备地址0x01的经度 (8)4.4.3修改地址 (9)5.联系方式 (10)6.文档历史 (10)附录：壳体尺寸 (11)1.产品介绍1.1产品概述我公司研发生产的GPS/北斗定位模块，是一款具有GPS定位和北斗定位的双模定位终端，可以快速、有效、精确定位位置。

GPS/北斗定位模块内含双模定位芯片，可快速定位位置，并且将定位信息以RS232/485接口和ModBus协议的方式提供给用户使用，并可以通过PC 机设置软件或串口命令轻松控制，使用方便快捷。

1.2功能特点同时支持GPS定位和北斗定位（北斗二号和北斗三号1-63号全部卫星）采用WGS84世界大地坐标系，精准定位经纬度信息可实时读取对地速度、对地航向、海拔高度等信息串口波特率自定义，支持1200~115200bps模块串口波特率等参数可通过PC机或串口命令配置RS232/485带TVS、过流等保护提供天线状态诊断，提供天线开路、短路等状态信息1.3设备技术参数供电DC7~30V功耗0.348W使用环境工作温度-20℃~+60℃，0%RH~95%RH非结露通信接口RS232/485接口可选；通信波特率：1200~115200可设天线接口接我公司提供的GPS+北斗双频天线定位精度 2.5m（CEP50）海拔高度典型精度：±10m对地速度<0.36km/h（1σ）1.4产品选型RS-公司代号GPSBDS-GPS北斗定位模块N01-RS485（ModBus-RTU协议）N02-RS232（标准RS232-DB9接口）1GPS北斗定位模块外壳2.设备使用说明2.1设备安装前检查设备清单■GPS北斗定位模块1台■产品合格证、保修卡等■GPS+北斗双频天线安装尺寸：Φ2.5mm88mm2.2接口定义序号标识说明1DC10-30V电源输入设备供电10-30VDC宽压供电2Ant北斗+GPS双频天线3通信设备485通信灯4运行设备运行灯5电源正电源输出正6电源负电源输出负7485A通信：485-A8485B通信：485-B注：通信灯在设备485通信时亮0.1s，设备运行灯正常工作（定位成功）时亮0.5s，熄灭0.5s，异常（未定位成功）时亮0.1s，熄灭0.9s，且模块只需要一端供电就可以正常工作，另一端电源是为后级供电而准备，如不对后级进行供电，可悬空。

V30/V50G NS S R T K系统使用说明书广州中海达天恒科技有限公司手册修订情况I前言说明书用途欢迎使用中海达V30/V50 GNSS RTK系统使用说明书，此说明书适用于V30/V50 GNSS RTK系统。

说明书简介V30/V50 GNSS RTK是一款新型GNSS RTK数据接收机，本说明书是以V30 GNSS RTK系统为例，对如何安装、设置和使用V30 GNSS RTK系统进行描述。

经验要求为了您能更好的使用V30 GNSS RTK系统，中海达建议您仔细阅读本说明书。

如果您对GNSS RTK系统不了解，请查阅中海达的官方网站：。

安全技术提示意，请认真阅读。

警告：警告提示的内容一般为非常重要的提示，如果没有按照警告内容操作，将会造成仪器的损害，数据的丢失，以及系统的崩溃，甚至会危及到人身安全。

II责任免除使用本产品之前，请您务必仔细阅读使用说明书，这会有助于您更好地使用本产品。

广州市中海达测绘仪器有限公司不对您未按照使用说明书的要求而操作本产品，或未能正确理解使用说明书的要求而误操作本产品所造成的损失承担责任。

广州市中海达测绘仪器有限公司致力于不断改进产品功能和性能、提高服务质量，并保留对使用说明书的内容进行更改而不另行通知的权利。

我们已对印刷品中所述内容与硬件和软件的一致性作过检查，然而不排除存在偏差的可能性，使用说明书中的图片仅供参考，若有与产品实物不符之处，请以产品实物为准。

技术与服务如果您有任何技术问题，可以电话联系各分支机构技术中心、总部技术部，我们会及时的解答您的问题。

相关信息您可以通过以下途径找到该说明书：1、购买中海达V30产品后,仪器箱里会配赠一本《V30/V50 GNSS RTK 系统使用说明书》，方便您操作仪器；2、登陆中海达官方网站，在“下载中心”→“用户手册”→“测绘产品”里即可下载该电子版说明书。

您的建议III如果您对中海达V30/V50 GNSS RTK系列产品有什么建议和意见，请联系我们，或者拨打全国热线：400-678-6690。
