心电图机使用说明 (1)

心电图机使用说明心电图机使用说明1.介绍1.1 本文档旨在提供心电图机的详细使用说明，以帮助用户正确操作心电图机。

1.2 心电图机是一种医疗设备，用于记录人体心脏的电活动，辅助医生进行心脏疾病的诊断和治疗。

2.设备外观和功能2.1 外观描述心电图机的外观特征，包括主要部件和控制面板等。

2.2 功能详细介绍心电图机的各项功能，如测量、显示、存储、打印等。

3.准备工作3.1 前期准备检查设备是否正常，准备必要的配件和材料。

3.2 患者准备说明患者在进行心电图检测前需要做哪些准备工作，如脱掉金属物品、保持放松等。

4.操作步骤4.1 连接电源示范如何将心电图机连接到电源，并检查是否正常。

4.2 连接导联线描述如何正确连接导联线到患者身上，并确保导联线与心电图机的连接稳定。

4.3 开机设置介绍开机设置所需的步骤，如日期时间设置、滤波器选择等。

4.4 开始记录详细说明如何进行心电图记录，包括按下按钮、选择记录模式等。

4.5 结束记录描述如何结束心电图记录，并确认记录结果是否保存成功。

4.6 打印记录示范如何将心电图记录打印出来，并如何调整打印质量。

4.7 关机和清洁说明如何安全关闭设备，并对设备进行日常清洁和维护。

5.故障排除5.1 常见问题列出心电图机使用中常见的问题，并提供解决方法。

5.2 联系客服提供客服联系方式，让用户在遇到无法解决的问题时寻求帮助。

6.附件附件：心电图机维护手册7.法律名词及注释7.1 法律名词1解释法律名词1的含义。

7.2 法律名词2解释法律名词2的含义。

012SE-1201心电图机使用SOP
___药物临床试验机构拟定了SE-1201心电图机的SOP，以描述其使用方法。

本SOP适用于SE-1201心电图机的操作。

具体规程如下：
1.打开电源，确保电源指示灯亮起。

2.在四肢和胸前导联的正确位置，用75%酒精擦拭皮肤。

3.正确连接肢体导联和胸前导联电极，并将电缆连接到心电图机上。

4.按下方式键（mode键），进入[功能选择]窗口。

在这个窗口中，可以通过触摸[速度键]和[增益键]选择记录速度和增益。

5.在[功能选择]窗口中，按[方式选择]键，可以进入不同的方式选择画面，包括自动分析方式、自动导联测量方式、手动方式、心律不齐分析方式、自律神经检查方式、运动试验方式和存档方式。

6.输入被检者的信息，并进行增益和记录速度的调整后，可以开始进行心电图的测量。

按下[STAR/STOP]键，可以控制记录的开始和停止。

7.在心电图记录时，应让病人四肢放松，平静呼吸，以减少肌电干扰。

8.心电图记录完毕后，将患者的姓名、住院号等信息记录于心电图纸上。

本SOP的参考依据是SE-1201心电图机的操作手册。

第三节心电图机使用【目的】及【适应症】分析鉴别各种心律失常；确诊心肌梗死及急性冠状动脉供血不足；协助诊断慢性冠状动脉供血不足、心肌炎、心肌病；判断有无心房、心室肥大；协助诊断心包疾病；观察某些药物对心肌的影响；协助诊断某些电解质紊乱尤其是钾、血钙的过高或过低；心电监护广泛应用于外科手术、心导管检查、人工心脏起搏、电击复律、心脏复苏以其他危重疾病的抢救；心电图作为电信息的时间标记，常与超声心动图、心音图、阻抗血流图等同步记录。

【物品准备】心电图记录仪及其导联线，导电膏或生理盐水、棉签、污物桶。

【操作方法】1、对环境的要求(1)室内要求保持温暖(不低于18℃)，以避免因寒冷而引起的肌电干扰。

(2)使用交流电源的心电图机必须接可靠的专用地线(接地电阻应低于0.5Ω)。

(3)放置心电图机的位置应使其电源线尽可能远离检查床和导联电缆，床旁不要摆放其它电器具(不论通电否)及穿行的电源线。

(4)检查床的宽度不应窄于80cm，以免肢体紧张而引起肌电干扰，如床的一侧靠墙，则必须定墙内无电线穿行。

2、准备工作(1)对初次接受心电图检查者，必须事先作好解释工作，消除紧张心理。

(2)在每次作常规心电图之前受检者应经充分休息，解开上衣，在描记心电图时要放松肢体，保持平静呼吸。

(3)患者皮肤的准备：如果放置电极部位的皮肤有污垢或毛发过多，则应预先清洁皮肤或剃毛。

局部最好涂导电膏，或用棉签蘸酒精替代。

(4)心电图机的准备：1)严格按照国际统一标准，受检查者两腕及两踝上部涂抹导电膏或生理盐水，在胸前按规定位置涂抹导电膏或生理盐水，准确安放常规12导联心电图电极，具体电极的位置，标识和颜色见下表。

2)机器电源打开，采用标准灵敏度(增益)：10土0.2mm/mV；走纸速度采用25mm/s；将抗干扰均打开。

操作开关自“关闭”转到“观察”时，基线居于记录纸的正中部位，且基线漂移不大于1mm；并描记方波(“打标准”)，即观察是否在输入1mv时，基线记录10mm。

医用便携式心电图仪的使用方法便携式心电图仪是一种常见的医疗设备，用于记录患者的心电信号。

它具有体积小、使用方便、操作简单的特点，广泛应用于医疗机构、社区诊所甚至家庭医疗中。

本文将介绍医用便携式心电图仪的使用方法，以帮助您正确地操作该设备。

一、准备工作1. 确保心电图仪处于正常工作状态。

检查仪器的外观是否有损坏，确保电源连接良好。

2. 准备一张干净、整洁的心电图纸，并确保纸张的长度和宽度适合心电图仪的规格要求。

3. 切勿将心电图仪放置在有电磁干扰的环境中，如靠近电动机、无线电设备等。

二、仪器操作1. 将心电图仪置于平稳的工作台面上，并确保设备连接电源稳定。

确认仪器的开关已打开。

2. 插入心电图纸。

首先找到心电图仪上的纸槽，打开纸槽盖，将纸张的一端对准纸槽，并将纸张轻轻推入，直到纸张能够向前自动卷动。

3. 调整纸张位置。

使用仪器上的纸张调整按钮，将纸张移动至合适的位置，以确保心电图记录的清晰度和完整性。

4. 界面设置。

根据需要，选择合适的显示模式和滤波模式，以优化心电图图像的显示效果。

5. 准备患者。

让患者脱去上身的衣物，确保胸部和四肢暴露。

清洁患者的皮肤，以确保良好的导联质量。

6. 导联安装。

根据仪器的导联图示，正确安装导联电极盘，确保每个电极的贴附位置准确。

三、心电图记录1. 将导联线连接到心电图仪上的相应插孔。

根据仪器的导联图示，正确连接导联线。

2. 开始记录心电图。

确保患者处于安静和放松的状态，并按下记录按钮开始心电图记录。

记录过程中，应注意患者是否有任何异常症状，并及时记录。

3. 完成心电图记录后，按下停止按钮，停止记录过程。

将导联线从仪器上断开，并卸下患者的导联电极盘。

4. 将记录的心电图进行保存和打印。

可以选择将心电图保存至仪器内存中或使用打印功能打印出来。

打印的心电图应具备清晰的图像和合适的比例尺。

四、仪器维护1. 使用完毕后，及时关闭心电图仪的开关，并断开电源连接。

2. 定期检查仪器的电池容量，如需要更换电池请参照使用说明书进行更换。

MAC5000心电图机一、基本组成：电源（电源线、电池）、纸盒、显示屏、键盘、采集模块1.电源：使用交流电时绿灯亮，电量不足时黄灯亮2.纸盒：心电图机左侧，开关在电源左侧，向下按压即可打开。

心电图纸小孔朝上，关闭纸盒时压住记录纸边缘。

当记录纸出现红边时，提示记录纸快用完。

3.显示屏：（1）右上角导联连接质量“红黄绿”：红色为导联未连接或极度基线位移；黄色为肌肉震颤、电线干扰、基线漂移或电极杂音；绿色为可以接受的信号质量（2）屏幕下方6个图标，对应键盘F1-F6键，活用键盘方向键选择光标移动，选中后按中间圆点或者回车键进入。

患者数据：记录患者姓名、ID、性别等信息导联：所有导联：进入后选择与所做心电图相符的导联显示，18导及长2导心电图在此选择导联检查：检查所有导联连接情况导联位置：左为各导联在体表投影位置，右为各导联心电图25mm/s：记录速度10mm/mv：振幅150Hz：滤波大小，一般选择最大，表示抗干扰能力强更多：起搏增益，起搏器病人需选择是主菜单：静息ECG为静息状态下留取心电图，标准12导，最常用儿科ECG为15导儿童心电图，标准12导和V3R、V4R、V7导向量环：为15导联心电图，使用12导联和x、y、z导联15导ECG：记录15导联心电图，使用标准12导联和3个用户自定义导联。

文件管理器：使用时需外接磁盘更多：系统设置（密码system），更改日期和时间接收和预约需外接磁盘4.键盘功能键：选择屏幕对应菜单电源数字及字母键：录入信息返回键（esc）：返回上一级菜单录入患者信息：确认光标选择：方向键：上下左右箭头可移动光标选择，中间圆点可确认选项键盘右侧四个键：复制，不关机的情况下复制上一份心电图；ECG，自动打印心电图报告；节律，手动出图键，做长导联时，连续打印心电图报告；停止，停止打印5.采集模块三键和键盘上相同，1自动出图，2打印心电图，3停止打印二、心电图机操作规范1.使用方法（1）检查心电图机功能、配件是否完好，各导联连接是否正确、紧密（2）患者平卧位，露出前胸及踝部（3）打开心电图机，将导联连接于患者，先肢导后胸导RA（红色夹子）：右上肢LA（黄色夹子）：左上肢RL/LL（绿色夹子）：右/左下肢V1：胸骨右缘第四肋间V2：胸骨左缘第四肋间V3：V2与V4连线中点V4：锁骨中线与第五肋间焦点V5：左腋前线平第五肋间隙V6：左腋中线平第五肋间隙（4）检查信号，心电图波形、导联位置是否正确（5）心电图波平稳后按ECG键做图（6）做图后先摘胸导再摘肢导（7）在心电图上标明姓名、床号、病历号（8）18导心电图：V1、V2、V3置于V3R、V4R、V5R位置，V4、V5、V6置于V7、V8、V9位置，做图后注明各导联所表示的心电图位置。

心电图机操作方法实训报告心电图机操作方法实训报告一、引言心电图机是一种用于检测和记录心脏电活动的医疗设备，广泛应用于心脏病诊断和监测。

本实训报告主要介绍心电图机的操作方法和注意事项，以及实训过程中遇到的问题和解决方法。

二、操作方法1. 准备工作（1）将心电图机放置在平稳的桌面上，并接通电源。

（2）为患者准备好心电图仪器所需的导电胶皮电极，确保电极表面清洁。

（3）告知患者在接受心电图检查前不要进行剧烈运动，保持安静。

2. 配置心电图仪器（1）按照设备说明书将导联线与心电图机连接，并确认连接稳固。

导联线应正确连接到相应的导联端口上。

（2）将导电胶皮电极粘贴在患者胸部相应的位置上。

通常使用四肢导联法，即将电极分别粘贴在患者的右腿、左腿、右腕和左腕上。

（3）确保电极与皮肤之间紧密接触，避免电极松动或者脱落。

3. 设定心电图机参数（1）按照设备说明书进入心电图机的设置界面。

（2）选择合适的心电图记录时间，通常在10-15秒之间。

（3）选择心电图导联方式，可根据需要选择三导联、六导联或十二导联等。

（4）设置心率报警上下限，方便检测心率异常。

（5）确认参数设置无误后返回主界面。

4. 进行心电图检查（1）让患者保持安静，双脚放平，不要说话或移动。

（2）使用心电图机进行测量，确保导联线与电极连接稳固。

（3）观察心电图机屏幕，确认信号质量良好，可以进行记录。

（4）按下启动记录按钮，开始进行心电图检查。

（5）等待记录时间结束后，停止记录并保存数据。

（6）关闭心电图机和电源。

三、注意事项1. 检查前应向患者详细了解他的病史，避免因特殊情况导致检查结果不准确。

2. 检查前应检查设备是否正常工作，避免因设备问题导致检查失败。

3. 导联线和电极应清洁，确保与皮肤之间有良好的接触。

4. 患者在检查过程中应保持安静，避免剧烈运动和说话。

5. 检查记录完成后，应将结果保存，并根据需要进行分析和诊断。

四、遇到的问题和解决方法1. 导联线松动或脱落解决方法：检查导联线是否正确连接到导联端口上，并重新粘贴电极。

心电图机操作规程
一、使用说明
1.连接电源→开机⊙→输入患者数据，按F1（ID，姓，名，身高，体重，性别）→保存，
按F6→25mm/s，20mm/mv，100Hz→按正确位置连接电极（见表一）→观察图像稳定，显示清晰后→按绿色心电按钮→按继续，等待出结果
2.有起搏器者，需要启动起搏器增强按钮，以便于识别起搏器脉搏
二、导入记录
点击更多，找到主菜单→点击文件管理器→按导入键→选SD卡→选择要导入的记录
三、导出记录
主菜单→文件管理器→选择要导出的记录（按选择键，单个或全选）→点击更多→导出Hilltop →返回→导入→点击卡，查看是否已经导出至卡
四、寻找记录
主菜单→文件管理器→搜索→输入搜索标准→点击搜索键
五、删除记录
主菜单→文件管理器→删除单个记录，点击选择键，再用方向键选择要删除的记录（或点击全选键全部删除）→是或否→是
六、打印记录
主菜单→文件管理器→选择单个记录或全部→点击打印键
*备注
一导联连接质量显示。

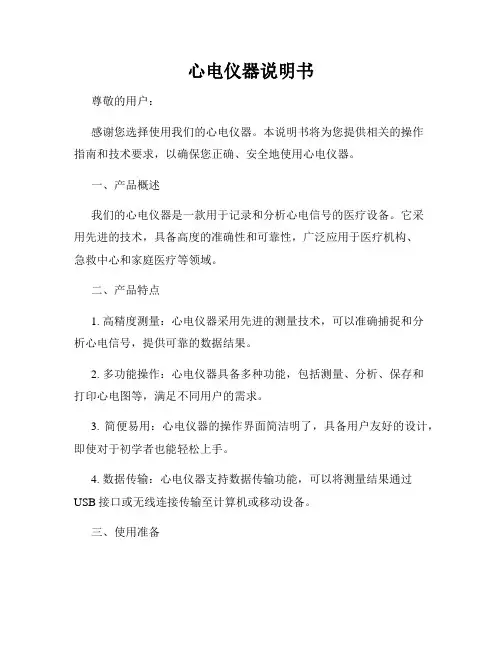

心电仪器说明书尊敬的用户：感谢您选择使用我们的心电仪器。

本说明书将为您提供相关的操作指南和技术要求，以确保您正确、安全地使用心电仪器。

一、产品概述我们的心电仪器是一款用于记录和分析心电信号的医疗设备。

它采用先进的技术，具备高度的准确性和可靠性，广泛应用于医疗机构、急救中心和家庭医疗等领域。

二、产品特点1. 高精度测量：心电仪器采用先进的测量技术，可以准确捕捉和分析心电信号，提供可靠的数据结果。

2. 多功能操作：心电仪器具备多种功能，包括测量、分析、保存和打印心电图等，满足不同用户的需求。

3. 简便易用：心电仪器的操作界面简洁明了，具备用户友好的设计，即使对于初学者也能轻松上手。

4. 数据传输：心电仪器支持数据传输功能，可以将测量结果通过USB接口或无线连接传输至计算机或移动设备。

三、使用准备1. 检查设备：在使用心电仪器之前，请确保设备表面无损伤，并检查电源线和测量电极的连接是否牢固。

2. 电源连接：将心电仪器的电源线插入适配器，并将适配器插入交流电源插座。

3. 电极准备：连接心电仪器的测量电极，并将电极粘贴在患者胸部相应位置。

确保电极与肌肤充分接触，并保持清洁干燥。

4. 数据传输：如果需要将测量结果传输至其他设备，请确保相应的数据线或无线连接已准备就绪。

四、操作步骤1. 开机准备：按下心电仪器的开机按钮，设备将开始进行自检程序。

在屏幕上出现提示后，确认设备正常工作后方可进行下一步操作。

2. 患者信息输入：根据屏幕提示，输入患者的基本信息，包括姓名、性别和年龄等。

确保输入的信息准确无误。

3. 心电图测量：请患者静坐或卧床，并确保处于放松状态。

点击测量按钮，心电仪器将开始自动记录心电信号。

在测量过程中，请确保患者保持静止，避免移动和谈话等干扰。

4. 数据分析：心电仪器将自动对测量的心电图进行分析，并显示测量结果。

患者的心电图结果将根据不同的参数进行评估，如心率、心律、ST段等。

5. 结果保存：心电仪器支持将测量结果保存至内部存储器或外部存储设备。

心电图机的使用流程开机前准备1.电源连接：使用交流电(220V)或可以使用本机内安装的充电电池。

2.检查记录纸是否充足。

3.检查周围环境舒适，温湿度适宜，周围环境中无X光机、超声波装置或其他电器设备等产生干扰。

4.导联的连接将随机附件的导联线接到机器导联插座。

5.电极安装电极的安装是能否记录准确的心电图的重要一环，请注意确保电极接触良好。

将电极连接病人时，务必使电源开关处于关闭状态。

(1)四肢电极连接电极应装于两手脚的柔软皮肤上。

先用酒精清洗电极安装部位的皮肤。

然后在清洗后的皮肤上涂少量的导电膏。

（右手臂—R一红色；左手臂一L一黄；右脚—RF一黑；左脚一F一绿）(2)胸部电极安装胸电极安装部位如下：V1：胸骨右缘第四肋间隙。

(红)V2：胸骨左缘第四肋间隙。

(黄）V3：V2与V4之间。

(绿)V4：左第五肋间锁骨中线处。

(棕)V5：左腋前线与V4同一平面。

(黑)V6：左腋中线与V4同一平面。

(紫)用酒精清洗安装电极部位的胸部皮肤上，将导电膏涂在该部位大约25mm直径的范围和胸电极吸碗的边缘上，按压胸电极的吸球，将胸电极吸着于V1-V6位置。

(3)被检查者的手脚等露出部分不可碰到床的金属部分，以免出现交流干扰。

二、操作顺序1.自动记录方式(1)开机：打开左侧电源开关，然后按面板“ON/OFF”键，液晶显示屏显示整机工作状态及预设的导联波形。

(2)逐一按“MODE”键，选择自动记录模式，显示屏有相应的“自动1、自动2、自动3、自动4”字样显示。

(3)按“START/STOP”键开始描记，描记后自动停止。

(4)自动做图中，若需延长某导联记录时间，可按住“O”键直到不需记录为止。

(5)关机按“ON/OFF”键，液晶显示屏中信号消失后，关闭左侧主电源。

2.手动记录方式(1)开机后按“MODE”键，使液晶显示为“手动”字样，即选择了手动记录模式；(2)按“LEAD”键，进行导联切换。

选择希望开始记录的导联：(3)按“START/STOP”键开始描记；(4)描记过程中，按“LEAD”键切换导联：(4)中断描记时按“START/STOP”键，停止走纸：(5)关机3.心电图机使用后的注意事项：（1)先按面板启动开关“ON/OFF”键，再关左侧主电源开关。

心电图机使用流程心电图机是一种用于记录心脏电活动的医疗设备，它可以帮助医生诊断心脏病变和异常。

下面将介绍心电图机的使用流程，以便医护人员正确操作。

1. 准备工作。

在使用心电图机之前，首先要进行准备工作。

确保设备处于正常工作状态，检查电源线、电极和导联线是否完好无损。

同时，确认患者的身体状况是否适合进行心电图检查，如有需要，进行必要的准备工作，如剃毛、清洁皮肤等。

2. 安装电极。

将心电图机的电极连接到相应的导联线上，然后按照正确的位置贴在患者的胸部和四肢上。

要确保电极与皮肤紧密接触，避免出现松动或脱落的情况，影响信号的采集质量。

3. 连接导联线。

将电极连接好后，将导联线插入心电图机的相应插口，确保连接稳固，信号传输畅通。

4. 启动设备。

接通心电图机的电源，按照设备说明书上的操作步骤，启动设备。

在启动过程中，确保设备的各项参数设置正确，如增益、滤波器、走纸速度等。

5. 采集心电图信号。

当设备启动完成后，可以开始采集心电图信号。

根据医生的指示，选择相应的导联方式和采集时间，开始记录心电图信号。

在采集过程中，要注意观察设备屏幕上的波形图，确保信号的稳定和清晰。

6. 停止记录。

当采集完成后，按照设备说明书上的操作步骤，停止记录心电图信号。

然后将电极和导联线从患者身上取下，清洁和消毒电极，做好设备的后续处理工作。

7. 结束操作。

最后，关闭心电图机的电源，将设备恢复到待机状态，清理和整理工作台，做好设备的日常维护和保养工作，以确保设备的正常使用和延长使用寿命。

以上就是心电图机的使用流程，正确的操作流程能够保证心电图信号的准确性和可靠性，有助于医生进行准确的诊断和治疗。

在使用心电图机时，医护人员要严格按照操作规程进行操作，确保患者的安全和健康。

心电图机使用说明1.电源开关置于“ON”。

2.电源开关置于“AC(交流),’,此时“LINE”“TBST”“PA PER SPEED(25mm／s)”“SENSITIVITY(l)”“STOP”,晶体灯发出亮光。

3.调节基线控制旅钮应能改变描笔的位置,使之停在纪录纸中央附近。

4.按动“CHECK”键,此时“STOp”灯灭,“CHECK”灯亮。

5.按动定标键“ lmV”,使描笔随着定标键的按动而作相应的摆动。

6.按“START”,此时“CHECK”灯灭,“START”灯亮,记录纸按25mm/sec速度走动。

7.继续按动定标键,在走动的纪录纸上可瞧到一清晰的定标方波,其振幅应就是10mm。

8.按动“LEADSELECTOR”键,使之由“TEST”向“I”导“Ⅱ”联转换。

9.在心电图纸上得到一段清晰的纪录后,可继续按动“LEAD SELECTOR”键,使之由“I”导联向“Ⅱ”导联转换,以此类推,可重复上述操作,完成12个导联的心电图纪录。

10.仪器使用完毕,切断电源,做好清洁工作。

并做好仪器使用登记。

电图机就是记录人体心电图的专用仪器,心电图机的有严格的国际标准,心电图机由专业厂家设计、制造。

人体心电图机种类繁多,从记录笔数分有单道心电图机与多道心电图机;从用途分有普通心电图机、心电监护仪与动态心电图机。

有些心电图机带有示波屏,也称心电示波器。

人体心电图机也可用来记录动物的心电图,其记录的心电图质量一般优于普通记录仪。

(一)心电图机基本结构心电图机基本结构包括:1.记录纸盒装记录纸卷。

2.笔位置控制旋调节记录笔基线。

3.导联选择按钮或开关选择记录导联。

4.50Hz滤波按钮或开关滤去50Hz干扰5.灵敏度按钮或开关选择记录灵敏度,灵敏度有1/2、1与2三档。

6.走纸速度按钮或开关走纸速度选择,走纸速度有25mm/min与50mm/min二档。

7.1mV定标按钮或开关用于灵敏度校正,按下1mV定标电压,记录幅度为10mm。

心电图机操作方法心电图机操作方法是内科诊疗技术常见知识，是内科主治医师需要了解的，医学教育|网整理相关知识如下：目的：描述心电图机的标准操作规程及一般维护。

范围：适用于心电图机的操作。

规程：心电图检查是内科的常规检查。

【准备工作】1、检查心电图机各项工作性能是否正常，各附件是否齐全。

2、检查电源和地线或充电状态。

3、调节走纸速度的电压于标准状态。

【操作方法】1、手动方式操作（1）将电源开关拨至ON位置，打开电源。

（2）按下AUTO/MANU键，消灭显示器上的AUTO指示，使本机处于手动方式操作（3）校正心电图机的走纸速度、画笔的位置和温度，并打击标准电压，校正后使其10mm=1mV.（4）按导联旋钮开关顺序，逐个拨动开关，按次序记录Ⅰ、Ⅱ、Ⅲ、aVR、aVL、aVF、V1、V2、V3、V4、V5、V6十二个导联的心电图。

（5）检查完后再核对一遍有无遗漏、伪差等，并在心电图纸上标好导联名称，受检查姓名及检查时间。

（6）将导联开关旋回到“OFF”位，关闭电源开关，然后撤除各个导线。

手动方式自动方式的转换，只可在心电图机处于停止状态时（即START/STOP键处于STOP位置时）才能改变。

2、自动方式操作（1）打开电源，直至显示器上出现AUTO.（2）按下START/STOP键，键上的绿灯发亮，这时动作按照自动操作的规则来操作，在完成12个导联记录后，自动停止工作。

（3）关电源，在以自动方式作记录时，导联选择键和1mv键不起作用。

只有当START/STOP 键处于STOP位置时，才允许操作方式选择从自动（AUTO换到手动（MANU）。

常规心电图操作步骤：1.给受检查者讲解检查心电图的意义，告知检查无疼痛，无损害，打消顾虑，消除紧张情绪，使其肌肉放松，嘱其仰卧在检查床上。

2.接好地线，并再检查一遍接地是否可靠医学敎育|网搜集整理。

3.接好电源线，打开电源开关，进行机器预热。

4.按规定接好导联线，先将受检者的双侧腕部及两侧内踝上部暴露，并用酒精纱布擦洗脱脂，使皮肤发红。

心电图机使用说明：1、正确连接导联：右上肢（红色）、左上肢（黄色）、左下肢（绿色）、右下肢（黑色）Ｖ１：探查电极放在胸骨右缘第４肋间。

--红色Ｖ２：探查电极放在胸骨左缘第４肋间。

----黄色Ｖ３：探查电极放在Ｖ2 与Ｖ４连线的中点。

-----绿色Ｖ４：探查电极放在锁骨中线与第５肋间的交点上。

-----棕色Ｖ５：探查电极放在左腋前线与第５肋间的交点上。

-------黑色Ｖ６：探查电极放在左腋中线与第５肋间的交点上。

-------紫色2、按ON键以接通电源。

3、按START键自动走纸。

4、走纸结束后按STOP键。

5、按OFF键切断电源。

6、在心电图上表明患者姓名、年龄、性别、日期、时间。

7、整理导联线。

心电图机的几个常用标示及意义１．MODE键：调节相关程序，需要一加长导联时一直按下此键。

２．SENSITIVITY：电压增值键一般用一个标准电压，（已定好无特殊情况不要再调）３．LEAD：使之由“TEST”向“I”导“Ⅱ”联转换。

４．RESET：若基线漂移时按此键。

5．按动定标键“lmV”，使电压随着定标键的按动而作相应的摆动。

6．CHARGE：充电键，当打开屏幕电池标示闪烁时，应该充电。

自动体外除颤仪（AED）电除颤操作流程（一）评估了解患者病情状况、评估患者意识、心电图状态以及是否有室颤波。

（二）操作前准备1.除颤机处于完好备用状态，准备抢救物品、导电糊、电极片、治疗碗内放纱布5块、摆放有序。

2.暴露胸部，清洁监护导联部位皮肤，按电极片，连接导联线。

3.正确开启除颤仪，调至监护位置；观察显示仪上心电波形；“设备完好，电量充足，连线正常；电极板完好”。

4.报告心律“病人出现室颤，需紧急除颤”；（准备时间不超过30秒钟）。

（三）操作1.将病人摆放为复苏体位，迅速擦干患者皮肤。

2.选择除颤能量，单相波除颤用360J，直线双相波用120J，双相指数截断（BTE）波用150～200J。

若操作者对除颤仪不熟悉，除颤能量选择200J。

心电图机管理规范及使用说明
一、定期检查：
1、每天清点登记。

2、每周检查、维护一次，保持性能良好呈备用状态。

3、定期消毒：心电图机表面每日用500mg/1有效氯消毒液擦拭。

4、仪器不得随意外借。

二、定位放置：心电图机放在易取放的位置，并定位放置、标识明显，不得随意挪动位置。

备用期间需保持充电状态，充电完毕罩防尘罩。

三、有专人负责保管。

四、定期保养：
1、每日清洁保养一次。

2、责任人每周清洁保养一次并记录。

3、设备科定期检修。

五、使用中若心电图机突然出现故障应立即检查故障出现原因，同时通知设备科检修及通知心电图室完成心电图记录，已坏或有故障的仪器不得出现在抢救室内。

24H 心电图机操作
1.按键组成：确认键（□）在菜单操作时用来确认所选操作和改变光标状态，在记录过程
中作为患者事件按键，当患者感到不适或者其他特殊意义（如开始运动、开始睡觉等
等），按一下该键，记录器将记录此刻的时间信息。

右上键（◁）左下键（▷）为方向键，在菜单操作时移动光标。

2.启动记录：在上一级菜单中，将光标移动到“启动记录”上，按□进入流程。

3.病例号输入：在“高级参数”菜单下“病例号写入”设置为“开”。

通过方向键改变光
标位置的数值，输入完毕，按确定。

预览模式为1，只有一个通道波形，便于清晰观察。

设置
设置为3
，三个通道波形，便于快速观察；噪声抑制设置
设置是否抑制噪声干扰；导联脱落设置是否脱落发声。

SD 卡或卡出了问题，需要修理
SD 卡。

7.波形显示：在记录过程中如果同时按住右上键（◁）和确认键（□）即可进入波形显示状
态，再次同时按住右上键（◁）和确认键（□）可切换到信息显示状态。

心电图机操作规程一、目的确保心电图机的正确使用和维护，保障患者安全和提高诊断准确性。

二、适用范围本操作规程适用于医院心电图室、门诊部及移动心电图检查等场合。

三、操作前准备1. 检查心电图机外观是否完好，电源线及接地线是否安全无损。

2. 确认设备已连接稳定，电源插座符合规格要求。

3. 准备好一次性使用的导联线、吸盘和凝胶等耗材。

4. 确保操作人员已经接受过专业培训，了解心电图机的使用方法和注意事项。

四、操作步骤1. 开启心电图机，等待系统自检完成。

2. 根据患者情况选择合适的导联类型和检查程序。

3. 按照心电图检查标准，正确安置导联线和吸盘于患者身体相应位置。

4. 调整吸盘压力，确保信号传输稳定。

5. 开始记录心电图，注意观察波形是否正常。

6. 记录完成后，及时断开导联线和吸盘。

7. 保存心电图数据，并按照医院规定进行打印或电子存档。

8. 关闭心电图机，并进行必要的清洁和消毒工作。

五、注意事项1. 操作过程中应避免接触患者裸露的皮肤，以防交叉感染。

2. 确保患者处于放松状态，避免因紧张导致的心电图异常。

3. 避免在有强磁场或高频设备附近操作心电图机，以防干扰。

4. 对于特殊患者群体（如心脏病患者），应严格按照医嘱进行操作。

5. 定期对心电图机进行维护和校准，确保设备性能稳定。

六、故障处理1. 如遇设备故障，应立即停止使用，并记录故障现象。

2. 联系专业维修人员进行故障排查和修复。

3. 严禁非专业人员拆卸或修理心电图机。

七、记录与报告1. 操作人员应详细记录操作过程和患者信息。

2. 心电图结果应及时报告给主治医生，以便进行诊断和治疗。

通过遵循以上操作规程，可以确保心电图机的有效使用和患者安全，同时提高心电图检查的质量和准确性。

心电图机使用说明1．电源开关置于“ON”。

2．电源开关置于“AC（交流），’，此时“LINE”“TBST”“PA PER SPEED（25mm ／s）”“SENSITIVITY（l）”“STOP”，晶体灯发出亮光。

3．调节基线控制旅钮应能改变描笔的位置，使之停在纪录纸中央附近。

4．按动“CHECK”键，此时“STOp”灯灭，“CHECK”灯亮。

5．按动定标键“ lmV”，使描笔随着定标键的按动而作相应的摆动。

6．按“START”，此时“CHECK”灯灭，“START”灯亮，记录纸按25mm/sec速度走动。

7．继续按动定标键，在走动的纪录纸上可看到一清晰的定标方波，其振幅应是10mm。

8．”键，使之由“TEST”向“I”导“Ⅱ”联转换。

按动“LEADSELECTOR9．在心电图纸上得到一段清晰的纪录后，可继续按动“LEAD SELECTOR”键，使之由“I”导联向“Ⅱ”导联转换，以此类推，可重复上述操作，完成12个导联的心电图纪录。

10．仪器使用完毕，切断电源，做好清洁工作。

并做好仪器使用登记。

电图机是记录人体心电图的专用仪器，心电图机的有严格的国际标准，心电图机由专业厂家设计、制造。

人体心电图机种类繁多，从记录笔数分有单道心电图机和多道心电图机；从用途分有普通心电图机、心电监护仪和动态心电图机。

有些心电图机带有示波屏，也称心电示波器。

人体心电图机也可用来记录动物的心电图，其记录的心电图质量一般优于普通记录仪。

（一）心电图机基本结构心电图机基本结构包括：1．记录纸盒装记录纸卷。

2．笔位置控制旋调节记录笔基线。

3．导联选择按钮或开关选择记录导联。

4．50Hz滤波按钮或开关滤去50Hz干扰5．灵敏度按钮或开关选择记录灵敏度，灵敏度有1/2、1和2三档。

6．走纸速度按钮或开关走纸速度选择，走纸速度有25mm/min和50mm/min二档。

7．1mV定标按钮或开关用于灵敏度校正，按下1mV定标电压，记录幅度为10mm。

心电图机使用技术操作步骤1、操作者着装规范2、核对病人，向病人说明检查目的，取下金属物：请问您是＿床×××吗？我是×护士，根据您的病情需要给您录个心电图以检查你的心脏状况。

请您不要紧张，请您配合我，操作过程中请不要活动，也不要说话，做深呼吸放松。

3、接通电源，检查心电图机性能4、准备病人：1）用语：“请您平卧，放松，我要给您安置电极。

我来帮您解开衣扣并清洁皮肤，可能会感觉有点凉，请谅解。

”2）病人取水平仰卧位。

3）解开衣扣，暴露胸部，露出手腕以及脚腕部。

4）用生理盐水/酒精/导电膏（导电就可）涂擦导联连接皮肤的地方。

5、安放导联电极。

肢导联：右上肢（手腕处RA/R）：红；左上肢（手腕处LA/L）：黄右下肢（脚踝处）：绿黑胸导联：（红）V 1导联：胸骨右缘第4肋间（黄）V2导联：胸骨左缘第4肋间（绿）V3导联：V2、V4连线中点。

（棕）V4导联：左锁骨中线与第5肋间交点。

（黑）V5导联：左腋前线同V4水平处。

（紫）V6导联：左腋中线同V4水平处。

6、录图：1）按开关键。

2）按定标，走纸速度、滤波等键。

6）完成录图。

7）关机。

8）取下心电图纸。

6、整理床单元：1）摆体位，盖被。

2）放好呼叫器。

3）交代注意事项：＿床×××，您配合得很好，谢谢您的合作，呼叫器放你枕边了，有事请呼叫我。

7、标记：在心电图纸上标记＿床×××、性别、年龄、录图时间、导联。

8、整理用物，75%酒精棉球（500mg/L有效氯）擦拭导联及线，放回原处备用。

9、心电图交医生。
