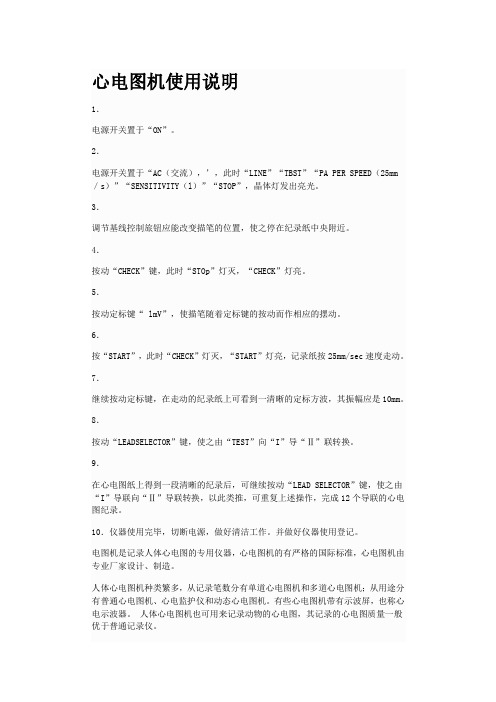

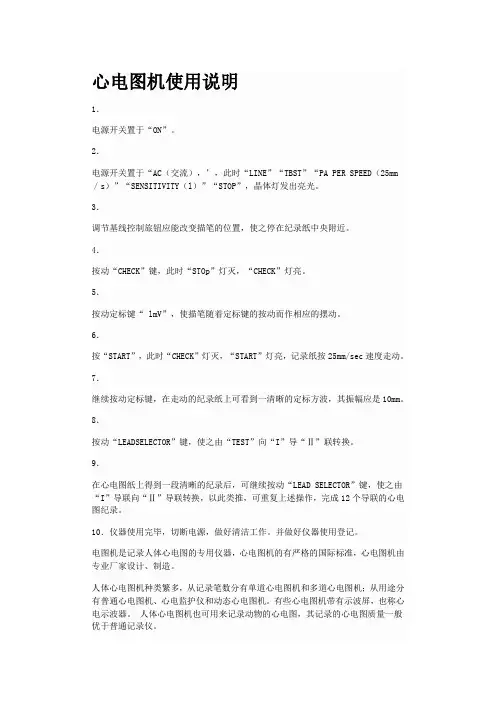

心电图机使用说明1．电源开关置于“ON”。

2．电源开关置于“AC（交流），’，此时“LINE”“TBST”“PA PER SPEED（25mm／s）”“SENSITIVITY（l）”“STOP”，晶体灯发出亮光。

3．调节基线控制旅钮应能改变描笔的位置，使之停在纪录纸中央附近。

4．按动“CHECK”键，此时“STOp”灯灭，“CHECK”灯亮。

5．按动定标键“ lmV”，使描笔随着定标键的按动而作相应的摆动。

6．按“START”，此时“CHECK”灯灭，“START”灯亮，记录纸按25mm/sec速度走动。

7．继续按动定标键，在走动的纪录纸上可看到一清晰的定标方波，其振幅应是10mm。

8．按动“LEADSELECTOR”键，使之由“TEST”向“I”导“Ⅱ”联转换。

9．在心电图纸上得到一段清晰的纪录后，可继续按动“LEAD SELECTOR”键，使之由“I”导联向“Ⅱ”导联转换，以此类推，可重复上述操作，完成12个导联的心电图纪录。

10．仪器使用完毕，切断电源，做好清洁工作。

并做好仪器使用登记。

电图机是记录人体心电图的专用仪器，心电图机的有严格的国际标准，心电图机由专业厂家设计、制造。

人体心电图机种类繁多，从记录笔数分有单道心电图机和多道心电图机；从用途分有普通心电图机、心电监护仪和动态心电图机。

有些心电图机带有示波屏，也称心电示波器。

人体心电图机也可用来记录动物的心电图，其记录的心电图质量一般优于普通记录仪。

（一）心电图机基本结构心电图机基本结构包括：1．记录纸盒装记录纸卷。

2．笔位置控制旋调节记录笔基线。

3．导联选择按钮或开关选择记录导联。

4．50Hz滤波按钮或开关滤去50Hz干扰5．灵敏度按钮或开关选择记录灵敏度，灵敏度有1/2、1和2三档。

6．走纸速度按钮或开关走纸速度选择，走纸速度有25mm/min和50mm/min二档。

7．1mV定标按钮或开关用于灵敏度校正，按下1mV定标电压，记录幅度为10mm。

心电图机使用说明心电图机使用说明1.介绍1.1 本文档旨在提供心电图机的详细使用说明，以帮助用户正确操作心电图机。

1.2 心电图机是一种医疗设备，用于记录人体心脏的电活动，辅助医生进行心脏疾病的诊断和治疗。

2.设备外观和功能2.1 外观描述心电图机的外观特征，包括主要部件和控制面板等。

2.2 功能详细介绍心电图机的各项功能，如测量、显示、存储、打印等。

3.准备工作3.1 前期准备检查设备是否正常，准备必要的配件和材料。

3.2 患者准备说明患者在进行心电图检测前需要做哪些准备工作，如脱掉金属物品、保持放松等。

4.操作步骤4.1 连接电源示范如何将心电图机连接到电源，并检查是否正常。

4.2 连接导联线描述如何正确连接导联线到患者身上，并确保导联线与心电图机的连接稳定。

4.3 开机设置介绍开机设置所需的步骤，如日期时间设置、滤波器选择等。

4.4 开始记录详细说明如何进行心电图记录，包括按下按钮、选择记录模式等。

4.5 结束记录描述如何结束心电图记录，并确认记录结果是否保存成功。

4.6 打印记录示范如何将心电图记录打印出来，并如何调整打印质量。

4.7 关机和清洁说明如何安全关闭设备，并对设备进行日常清洁和维护。

5.故障排除5.1 常见问题列出心电图机使用中常见的问题，并提供解决方法。

5.2 联系客服提供客服联系方式，让用户在遇到无法解决的问题时寻求帮助。

6.附件附件：心电图机维护手册7.法律名词及注释7.1 法律名词1解释法律名词1的含义。

7.2 法律名词2解释法律名词2的含义。

《心电图机的使用》课件.一、教学内容本节课主要围绕《医疗器械应用》教材第四章第三节“心电图机的使用”进行讲解。

内容包括：心电图机的基本结构、工作原理、操作流程、临床应用及日常维护。

二、教学目标1. 理解并掌握心电图机的基本结构、工作原理及操作流程。

2. 能够正确使用心电图机进行心电信号的检测和分析。

3. 了解心电图机的临床应用及日常维护，提高学生的实践操作能力。

三、教学难点与重点难点：心电图机的工作原理及操作流程。

重点：心电图机的正确使用方法、临床应用及日常维护。

四、教具与学具准备1. 教具：心电图机、投影仪、笔记本电脑、心电信号模拟器。

2. 学具：笔记本、铅笔、橡皮、尺子。

五、教学过程1. 导入：通过展示心电图机在临床上的应用场景，引出本节课的主题。

2. 理论讲解：a. 介绍心电图机的基本结构及工作原理。

b. 讲解心电图机的操作流程。

c. 分析心电图机的临床应用。

3. 实践操作：a. 演示心电图机的操作流程。

b. 学生分组进行心电信号检测实验，教师巡回指导。

4. 例题讲解：a. 分析心电图机常见故障及其原因。

b. 讲解如何根据心电信号判断患者的心脏状况。

5. 随堂练习：a. 学生根据所学知识，回答教师提出的关于心电图机的问题。

b. 学生互相讨论，分享操作心得。

六、板书设计1. 心电图机的基本结构、工作原理。

2. 心电图机的操作流程。

3. 心电图机的临床应用及日常维护。

七、作业设计1. 作业题目：心电图机操作流程图绘制。

答案：参照教材或课堂讲解，绘制心电图机操作流程图。

2. 作业题目：简述心电图机在临床上的应用。

答案：心电图机在临床上主要用于心脏病的诊断、病情监测及疗效评估。

八、课后反思及拓展延伸1. 反思：本节课学生对心电图机的操作流程掌握较好，但在分析心电信号方面存在一定困难，需要在今后的教学中加强指导。

2. 拓展延伸：a. 了解心电图机的未来发展及新型心电图机的研究。

b. 探讨心电图机在其他领域的应用，如运动生理、航天医学等。

心电图机操作说明
1.接好电源插座。

按ON/OFF键，电源指示灯亮，机器进入开始初始化状态。

2.当液晶显示屏出现初始画面时，表示本机已经准备就绪，可以开始进行操作。

3.电极的连接，分为四肢电极连接和胸部电极连接。

4.四肢电极连接,先用酒精清洗电极安装部位的皮肤，然后涂少量的导电膏。

RA红色接右手，LA黄色接左手，RL黑色接右腿，LL绿色接左腿。

5.胸部电极连接，用酒精清洗安装部位的胸部皮肤，将导电膏涂在该部位，按胸电极的吸球，将电极吸附于V1~V6位置。

C1(V1):胸骨右缘第四肋间隙C2(V2): 胸骨左缘第四肋间隙
C3(V3):C2与C4连线中点C4(V4):左胸骨第五肋间与锁骨中线的交点
C5(V5):左腋前线与C4同一水平线C6(V6): 左腋中线与C4同一水平线
注：不要用生理盐水代替导电膏，以防止腐蚀电极。

6.当一切连接好之后，按绿色键走纸，即会打印出十二个导联，如再按一下绿色键本机就会分析出一份报告。

7.关闭电源，解开各电极。

取下心电图报告，填写患者姓名、年龄、性别。

心电图机操作规程
一、使用说明
1.连接电源→开机⊙→输入患者数据，按F1（ID，姓，名，身高，体重，性别）→保存，
按F6→25mm/s，20mm/mv，100Hz→按正确位置连接电极（见表一）→观察图像稳定，显示清晰后→按绿色心电按钮→按继续，等待出结果
2.有起搏器者，需要启动起搏器增强按钮，以便于识别起搏器脉搏
二、导入记录
点击更多，找到主菜单→点击文件管理器→按导入键→选SD卡→选择要导入的记录
三、导出记录
主菜单→文件管理器→选择要导出的记录（按选择键，单个或全选）→点击更多→导出Hilltop →返回→导入→点击卡，查看是否已经导出至卡
四、寻找记录
主菜单→文件管理器→搜索→输入搜索标准→点击搜索键
五、删除记录
主菜单→文件管理器→删除单个记录，点击选择键，再用方向键选择要删除的记录（或点击全选键全部删除）→是或否→是
六、打印记录
主菜单→文件管理器→选择单个记录或全部→点击打印键
*备注
一导联连接质量显示。

心电图机的使用流程开机前准备1.电源连接：使用交流电(220V)或可以使用本机内安装的充电电池。

2.检查记录纸是否充足。

3.检查周围环境舒适，温湿度适宜，周围环境中无X光机、超声波装置或其他电器设备等产生干扰。

4.导联的连接将随机附件的导联线接到机器导联插座。

5.电极安装电极的安装是能否记录准确的心电图的重要一环，请注意确保电极接触良好。

将电极连接病人时，务必使电源开关处于关闭状态。

(1)四肢电极连接电极应装于两手脚的柔软皮肤上。

先用酒精清洗电极安装部位的皮肤。

然后在清洗后的皮肤上涂少量的导电膏。

（右手臂—R一红色；左手臂一L一黄；右脚—RF一黑；左脚一F一绿）(2)胸部电极安装胸电极安装部位如下：V1：胸骨右缘第四肋间隙。

(红)V2：胸骨左缘第四肋间隙。

(黄）V3：V2与V4之间。

(绿)V4：左第五肋间锁骨中线处。

(棕)V5：左腋前线与V4同一平面。

(黑)V6：左腋中线与V4同一平面。

(紫)用酒精清洗安装电极部位的胸部皮肤上，将导电膏涂在该部位大约25mm直径的范围和胸电极吸碗的边缘上，按压胸电极的吸球，将胸电极吸着于V1-V6位置。

(3)被检查者的手脚等露出部分不可碰到床的金属部分，以免出现交流干扰。

二、操作顺序1.自动记录方式(1)开机：打开左侧电源开关，然后按面板“ON/OFF”键，液晶显示屏显示整机工作状态及预设的导联波形。

(2)逐一按“MODE”键，选择自动记录模式，显示屏有相应的“自动1、自动2、自动3、自动4”字样显示。

(3)按“START/STOP”键开始描记，描记后自动停止。

(4)自动做图中，若需延长某导联记录时间，可按住“O”键直到不需记录为止。

(5)关机按“ON/OFF”键，液晶显示屏中信号消失后，关闭左侧主电源。

2.手动记录方式(1)开机后按“MODE”键，使液晶显示为“手动”字样，即选择了手动记录模式；(2)按“LEAD”键，进行导联切换。

选择希望开始记录的导联：(3)按“START/STOP”键开始描记；(4)描记过程中，按“LEAD”键切换导联：(4)中断描记时按“START/STOP”键，停止走纸：(5)关机3.心电图机使用后的注意事项：（1)先按面板启动开关“ON/OFF”键，再关左侧主电源开关。

心电图机使用说明1.电源开关置于“ON”。

2.电源开关置于“AC(交流),’,此时“LINE”“TBST”“PA PER SPEED(25mm／s)”“SENSITIVITY(l)”“STOP”,晶体灯发出亮光。

3.调节基线控制旅钮应能改变描笔的位置,使之停在纪录纸中央附近。

4.按动“CHECK”键,此时“STOp”灯灭,“CHECK”灯亮。

5.按动定标键“ lmV”,使描笔随着定标键的按动而作相应的摆动。

6.按“START”,此时“CHECK”灯灭,“START”灯亮,记录纸按25mm/sec速度走动。

7.继续按动定标键,在走动的纪录纸上可瞧到一清晰的定标方波,其振幅应就是10mm。

8.按动“LEADSELECTOR”键,使之由“TEST”向“I”导“Ⅱ”联转换。

9.在心电图纸上得到一段清晰的纪录后,可继续按动“LEAD SELECTOR”键,使之由“I”导联向“Ⅱ”导联转换,以此类推,可重复上述操作,完成12个导联的心电图纪录。

10.仪器使用完毕,切断电源,做好清洁工作。

并做好仪器使用登记。

电图机就是记录人体心电图的专用仪器,心电图机的有严格的国际标准,心电图机由专业厂家设计、制造。

人体心电图机种类繁多,从记录笔数分有单道心电图机与多道心电图机;从用途分有普通心电图机、心电监护仪与动态心电图机。

有些心电图机带有示波屏,也称心电示波器。

人体心电图机也可用来记录动物的心电图,其记录的心电图质量一般优于普通记录仪。

(一)心电图机基本结构心电图机基本结构包括:1.记录纸盒装记录纸卷。

2.笔位置控制旋调节记录笔基线。

3.导联选择按钮或开关选择记录导联。

4.50Hz滤波按钮或开关滤去50Hz干扰5.灵敏度按钮或开关选择记录灵敏度,灵敏度有1/2、1与2三档。

6.走纸速度按钮或开关走纸速度选择,走纸速度有25mm/min与50mm/min二档。

7.1mV定标按钮或开关用于灵敏度校正,按下1mV定标电压,记录幅度为10mm。
