步进电机驱动方案概述

一文搞懂步进电机特性原理及驱动器设计1、步进电机的概念步进电机是将电脉冲信号，转变为角位移或线位移的开环控制电机，又称为脉冲电机。

在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响。

当步进驱动器接收到一个脉冲信号时，它就可以驱动步进电机按设定的方向转动一个固定的角度，称为“步距角”。

步进电机的旋转是以固定的角度一步一步运行的，可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的，同时可以通过控制脉冲频率，来控制电机转动的速度和加速度，从而达到调速的目的。

步进电机多用于数字式计算机的外部设备，以及打印机、绘图机和磁盘等装置。

2、步进电机的特点步进电机工作时的位置和速度信号不反馈给控制系统，如果电机工作时的位置和速度信号反馈给控制系统，那么它就属于伺服电机。

相对于伺服电机，步进电机的控制相对简单，但不适用于精度要求较高的场合。

步进电机的优点和缺点都非常的突出，优点集中于控制简单、精度高，缺点是噪声、震动和效率，它没有累积误差，结构简单，使用维修方便，制造成本低。

步进电机带动负载惯量的能力大，适用于中小型机床和速度精度要求不高的地方，缺点是效率较低、发热大，有时会“失步”。

优缺点如下所示。

优点：1. 电机操作易于通过脉冲信号输入到电机进行控制；2. 不需要反馈电路以返回旋转轴的位置和速度信息（开环控制）；3. 由于没有接触电刷而实现了更大的可靠性。

缺点：1. 需要脉冲信号输出电路；2. 当控制不适当的时候，可能会出现同步丢失；3. 由于在旋转轴停止后仍然存在电流而产生热量。

3、步进电机的分类在相同电流且相同转矩输出的条件下，单极型步进电机比双极型步进电机多一倍的线圈，成本更高，控制电路的结构也不一样，目前市场上流行的大多是双极型步进电机。

步进电机在构造上通常主要按照转子特点和定子绕组进行分类，下面将详细介绍这两种类型的分类。

按照转子分类，有三种主要类型：反应式（VR型）、永磁式（PM型）、混合式（HB型）。

第三节步进电动机及其驱动一、步进电机的特点与种类1.步进电机的特点步进电机又称脉冲电机。

它是将电脉冲信号转换成机械角位移的执行元件。

每当输入一个电脉冲时，转子就转过一个相应的步距角。

转子角位移的大小及转速分别与输入的电脉冲数及频率成正比,并在时间上与输入脉冲同步。

只要控制输入电脉冲的数量、频率以及电机绕组通电相序即可获得所需的转角、转速及转向。

步进电动机具有以下特点：✍工作状态不易受各种干扰因素(如电压波动、电流大小与波形变化、温度等）的影响;✍步进电动机的步距角有误差，转子转过一定步数以后也会出现累积误差，但转子转过一转以后，其累积误差变为“零” ;✍由于可以直接用数字信号控制，与微机接口比较容易;✍控制性能好,在起动、停止、反转时不易“丢步”；✍不需要传感器进行反馈,可以进行开环控制;✍缺点是能量效率较低。

就常用的旋转式步进电动机的转子结构来说，可将其分为以下三种：（1）可变磁阻(VR-Variable Reluctance）,也叫反应式步进电动机（2）永磁（PM—Permanent Magnet）型（3）混合(HB—Hybrid）型（1）可变磁阻（VR—Variable Reluctance）结构原理：该类电动机由定子绕组产生的反应电磁力吸引用软磁钢制成的齿形转子作步进驱动，故又称作反应式步进电动机.其结构原理如图3.5定子1上嵌有线圈，转子2朝定子与转子之间磁阻最小方向转动，并由此而得名可变磁阻型。

图3。

6 可变式阻步进电机可变磁阻步进电机的特点：❖反应式电动机的定子与转子均不含永久磁铁，故无励磁时没有保持力；❖需要将气隙作得尽可能小,例如几个微米；❖结构简单，运行频率高，可产生中等转矩,步距角小（0。

09~9°）❖制造材料费用低；❖有些数控机床及工业机器人上使用。

（3)混合（HB—Hybrid）型结构原理这类电机是PM式和VR式的复合形式。

其定子与VR类似，表面制有小齿，转子由永磁铁和铁心构成，同样切有小齿，为了减小步距角可以在结构上增加转子和定子的齿数。

《步进电机驱动控制技术及其应用设计研究》篇一一、引言步进电机是一种通过输入脉冲序列来驱动转动的电机，其运动方式为离散化的步进动作。

步进电机广泛应用于精密定位、速度控制以及数字化系统等场景。

本文将针对步进电机驱动控制技术及其应用设计进行研究，深入探讨其原理、特点以及在各个领域的应用。

二、步进电机驱动控制技术原理步进电机主要由定子、转子和驱动器三部分组成。

定子上有多个磁极，转子则由多个磁性材料制成的齿组成。

驱动器根据输入的脉冲序列，控制定子上的电流变化，从而产生旋转磁场，使转子按照一定的方向和角度进行转动。

步进电机驱动控制技术主要包括以下几种：1. 恒流驱动技术：通过恒流源对步进电机进行驱动，保证电机在不同负载和转速下均能保持稳定的运行状态。

2. 微步技术：通过精细控制驱动器的脉冲序列，使步进电机在每个方向上实现微小角度的转动，从而提高电机的定位精度和运行平稳性。

3. 环形分布电流技术：通过对定子上的磁极进行环形分布电流的控制，实现对步进电机的持续运动控制，使得步进电机的转动更为流畅和准确。

三、步进电机驱动控制技术的应用设计步进电机驱动控制技术在各个领域有着广泛的应用，主要包括以下几个方面：1. 精密定位系统：步进电机的高精度定位能力使得其在精密定位系统中得到广泛应用，如数控机床、精密测量仪器等。

通过微步技术和环形分布电流技术的应用，可以实现高精度的定位和运动控制。

2. 速度控制系统：步进电机在速度控制系统中也有着重要的应用，如打印机、电动阀等。

通过调整脉冲序列的频率和占空比，可以实现对电机转速的精确控制。

3. 数字化系统：步进电机在数字化系统中也有着广泛的应用，如数字标牌、机器人等。

通过将步进电机的运动与数字信号进行映射，可以实现数字化的运动控制和显示功能。

四、应用设计实例分析以数控机床为例，分析步进电机驱动控制技术的应用设计。

数控机床是一种高精度的加工设备，其运动控制系统对加工精度和效率具有重要影响。

步进电机驱动器方案引言步进电机是一种能够将电力信号转化为机械运动的设备，被广泛应用于各种自动化系统中。

步进电机的驱动方式决定了其在系统中的性能和精度。

本文将介绍几种常见的步进电机驱动器方案，分析其特点和适用范围。

一、直流驱动器方案直流驱动器是一种最常见的步进电机驱动器方案之一。

它通过直流电源和H桥电路来控制步进电机的旋转。

该方案具有以下特点：1. 简单可靠：直流驱动器方案的电路相对简单，易于实现和维护。

2. 精度较低：由于直流驱动器方案无法提供闭环控制和精确的电流驱动，因此其驱动精度相对较低。

3. 适用范围广：直流驱动器方案适用于一些要求不那么高的应用场景，如低精度打印机、门禁系统等。

二、脉冲驱动器方案脉冲驱动器方案采用脉冲信号控制步进电机的运动。

它通过控制脉冲信号的频率、峰值和占空比来实现步进电机的转动。

该方案具有以下特点：1. 高精度：脉冲驱动器方案可以实现高精度的控制，可达到微步驱动，提高系统的运动精度。

2. 复杂控制：脉冲驱动器方案需要精确控制脉冲信号的参数，对控制系统的算法和硬件要求较高。

3. 应用广泛：脉冲驱动器方案适用于许多要求高精度控制的场景，如制造业中的自动化装配线、精密仪器等。

三、闭环控制驱动方案闭环控制驱动方案是一种通过反馈控制来实现步进电机控制的方案。

它通过传感器反馈步进电机的位置信息，实时调整驱动信号，以达到精确控制的目的。

该方案具有以下特点：1. 高精度：闭环控制驱动方案可以实现非常高的位置控制精度，减小步进电机的非线性误差和震动。

2. 复杂昂贵：闭环控制驱动方案的实现较为复杂，需要采用传感器进行位置反馈，同时增加了硬件和算法的成本。

3. 高要求应用：闭环控制驱动方案适用于对位置精度要求极高的场景，如医疗设备、半导体制造等。

结论在步进电机的驱动器方案中，直流驱动器方案简单可靠，适用于一些不对精度要求过高的应用场景。

脉冲驱动器方案具有较高的控制精度，适用于大多数精密控制应用。

51单片机驱动步进电机的方法一、步进电机简介步进电机是一种将电脉冲转化为角位移的执行机构，广泛应用于各种自动化设备中。

其工作原理是，当一个脉冲信号输入时，电机转动一个步距角，从而实现电机的精确控制。

二、51单片机驱动步进电机的方法1、硬件连接需要将51单片机与步进电机连接起来。

通常，步进电机需要四个引脚，分别连接到单片机的四个GPIO引脚上。

同时，还需要连接一个驱动器来提高电机的驱动能力。

2、驱动程序编写接下来，需要编写驱动程序来控制步进电机的转动。

在51单片机中，可以使用定时器或延时函数来产生脉冲信号，然后通过GPIO引脚输出给电机。

同时，还需要设置电机的步距角和转向，以保证电机的精确控制。

3、示例程序以下是一个简单的示例程序，用于演示如何使用51单片机驱动步进电机：cinclude <reg52.h> //包含51单片机的头文件sbit motorPin1=P1^0; //定义连接到P1.0引脚的电机引脚sbit motorPin2=P1^1; //定义连接到P1.1引脚的电机引脚sbit motorPin3=P1^2; //定义连接到P1.2引脚的电机引脚sbit motorPin4=P1^3; //定义连接到P1.3引脚的电机引脚void delay(unsigned int time) //延时函数unsigned int i,j;for(i=0;i<time;i++)for(j=0;j<1275;j++);void forward(unsigned int step) //正转函数motorPin1=0;motorPin2=0;motorPin3=0;motorPin4=0; //清零电机引脚delay(step); //延时一段时间motorPin1=1;motorPin3=1;motorPin2=0;motorPin4=0; //设置转向和步距角delay(step); //延时一段时间void backward(unsigned int step) //反转函数motorPin1=0;motorPin2=0;motorPin3=0;motorPin4=0; //清零电机引脚delay(step); //延时一段时间motorPin2=1;motorPin4=1;motorPin3=0;motorPin1=0; //设置转向和步距角delay(step); //延时一段时间void main() //主函数unsigned int step=1000; //设置步距角为1000微步forward(step); //正转一圈backward(step); //反转一圈while(1); //循环等待，保持电机转动状态在这个示例程序中，我们使用了四个GPIO引脚来控制步进电机的转动。

步进电机驱动方案概述步进电机是一种非常常用的电动机，常用于需要精确位置控制的设备和系统中。

它通过控制电流的方向和大小来实现旋转，在许多应用中具有良好的性能和可靠性。

步进电机驱动方案是指将电机与控制电路相结合，实现对步进电机运动的控制和驱动。

本文将介绍几种常见的步进电机驱动方案，包括单相和双相驱动方案。

我们将重点讨论它们的原理、优缺点以及适用场景，以帮助读者选择最合适的步进电机驱动方案。

单相驱动方案原理单相驱动方案是最简单和常见的步进电机驱动方案之一。

它基于步进电机的特性：每个电极组依次激活和关闭，以便使电机转动。

单相驱动方案使用两个晶体管来控制电机的两个电极，通常称为A相和B 相。

通过控制晶体管的导通和断开，可以实现步进电机的旋转。

优点•简单的电路结构•成本低•容易理解和实现缺点•输出力矩较低•不适用于高速应用•低效率适用场景•低成本应用•速度要求不高的应用•不需要高力矩的应用双相驱动方案原理双相驱动方案是一种改进的驱动方案，通过使用四个晶体管来控制步进电机的两个相。

与单相驱动方案相比，双相驱动方案可以提供更高的力矩和速度。

在双相驱动方案中，每个相都包含两个电极，通常称为A+、A-和B+、B-。

通过改变晶体管的导通和断开，可以实现电机的旋转。

在每个步进脉冲中，晶体管依次导通和断开，使电机转动。

优点•较高的力矩输出•较高的速度•较高的效率缺点•复杂的电路结构•成本较高适用场景•高速应用•高力矩要求的应用•对效率要求较高的应用高级驱动方案除了单相和双相驱动方案，还有一些高级的步进电机驱动方案，用于满足更复杂的应用需求。

这些方案通常包括使用更多的相位和更复杂的电路。

例如，四相驱动方案通过使用八个晶体管和四个相位来控制电机。

这种方案提供了更高的细分能力和更平滑的运动。

另一种高级的驱动方案是微步进驱动，通过改变步进脉冲的频率和幅度来实现更精细的控制。

微步进驱动可以提供更高的精度和平滑的运动。

这些高级驱动方案在某些特定的应用中非常有用，但也更加复杂和昂贵。

步进电机及其驱动什么是步进电机步进电机是一种电动执行器，通常用于控制精度要求高的运动，如CNC机床、3D打印机、电子卷尺等等。

它由转子和定子两部分组成，定子上包裹着一组线圈，转子则是一个磁性转盘。

在工作时，根据特定的控制信号，电机会按照特定的步长旋转一定的角度，从而产生精准的位置控制。

步进电机的种类步进电机可以分为以下四种：单相励磁、双相正弦波、双相方波、五相步进电机。

单相励磁单相励磁是最为简单、精度也较低的一种步进电机。

它只需要接通一个线圈就能够运转，能够实现较为简单的位置控制，但是速度和精度都较低。

双相正弦波双相正弦波是较为常用的步进电机，它需要接通两个线圈来工作，通过控制两个线圈的电流强度和相位差，就能够控制电机的旋转角度和速度。

双相方波双相方波是一种简单的步进电机，它的旋转速度比较快，但是精度较低，通常用于一些要求旋转速度较快、但是精度要求不高的场合。

五相步进电机五相步进电机结构和原理与双相类似，但是由于它拥有更多的线圈，所以在高速旋转时，它的噪音要比双相步进电机小，同时也比较稳定。

步进电机的驱动步进电机需要一个特殊的驱动器才能正常工作，通常称为步进电机驱动器。

它的主要作用是接收来自控制系统的指令信号，并将传输信号转换为电流控制信号，控制电机旋转的角度和速度。

驱动器的分类目前市场上常用的步进电机驱动器可以分为两种：常规直流驱动器和数字驱动器。

常规直流驱动器常规直流驱动器通常是使用PWM技术产生驱动信号，能够实现较为简单的位置控制。

旋转速度和角度控制通常通过控制输入信号的频率和占空比完成。

数字驱动器数字驱动器通过控制步进电机内置的微步细分技术，提高电机的精度和稳定性。

它可以实现非常细小的运动控制，同时也可以做到很高的旋转速度。

步进电机是一种具有精确控制能力的电机，能够广泛用于各种机械设备和运动控制系统中。

通过了解不同种类的步进电机和驱动器的特点和应用场景，对于电机的选型和使用都会有更加准确的指导。

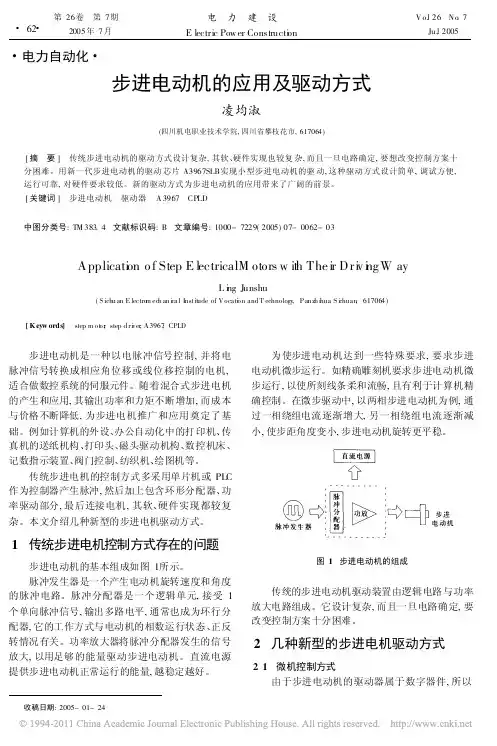

第26卷 第7期2005年7月电 力 建 设E lectric Pow er Constructi o nV o.l 26 N o .7Ju,l 2005电力自动化步进电动机的应用及驱动方式凌均淑(四川机电职业技术学院,四川省攀枝花市,617064)[摘 要] 传统步进电动机的驱动方式设计复杂,其软、硬件实现也较复杂,而且一旦电路确定,要想改变控制方案十分困难。

用新一代步进电动机的驱动芯片A3967SLB 实现小型步进电动机的驱动,这种驱动方式设计简单,调试方便,运行可靠,对硬件要求较低。

新的驱动方式为步进电动机的应用带来了广阔的前景。

[关键词] 步进电动机 驱动器 A 3967 CPLD中图分类号:TM 383.4 文献标识码:B 文章编号:1000-7229(2005)07-0062-03A pplicati on o f Step E l ectricalM otors w it h The i r D ri v i n g W ayL i n g Junshu(S ichu an E lectro m ec h an i cal Instit ude of Vocati on and T echnology ,Pan z h i hua S i chuan ,617064)[K eyw ords ] step m ot or ;step d ri ver ;A3967;CPLD步进电动机是一种以电脉冲信号控制,并将电脉冲信号转换成相应角位移或线位移控制的电机,适合做数控系统的伺服元件。

随着混合式步进电机的产生和应用,其输出功率和力矩不断增加,而成本与价格不断降低,为步进电机推广和应用奠定了基础。

例如计算机的外设、办公自动化中的打印机、传真机的送纸机构、打印头、磁头驱动机构、数控机床、记数指示装置、阀门控制、纺织机、绘图机等。

传统步进电机的控制方式多采用单片机或PLC 作为控制器产生脉冲,然后加上包含环形分配器、功率驱动部分,最后连接电机,其软、硬件实现都较复杂。
