步进电机驱动器安装说明书

L297 L298步进电机驱动控制板说明书一、板子跳线器说明:1、靠近光偶的短路冒打在CLK-555方向时有板上的555提供时钟给驱动器；打在CLK-CP U时右用户CPU提供时钟给驱动器。

2、JT5打在右边：297的HALF/FULL（全速/半速）脚接GND了默认为FULL模式了；JT5打在左边：297的HALF/FULL脚空了电机模式用户自己控制。

3、JT6打在右边：297的CW/CCW脚（方向）接GND了默认为顺时针转动模式了；JT6打在左边：297的CW/CCW脚空了电机正反转模式用户自己控制。

二、按键说明:板子使用全新的L297作为控制芯片 L298作为驱动芯片板载NE555时钟电路为L297提供CLK因此该版在不需要外部控制的情况下就可以工作板载3个控制按键EN - 使能CW - 反向旋转HF - 半速旋转通过按键就可以直接控制电机的正反转、全速/半速和使能。

三、基本功能描述:通过光藕隔离之后将CLK CW HF EN四个基本控制端引出单片机等可以非常方便的控制电路的工作这个板子改进的地方比较多也方便研究使用。

板子使用1N5822快速二极管作为续流器件其速度要远远快于整流桥的 L298和电机能够提供更完善的有效的保护。

模块供电+ 5V(L297和L298控制供电) +12V(根据电机最低4V最高16V)给电机供电。

电机输出接口包括: +12V 四相输出 GND(请根据您的电机连接)。

控制输入接口包括: GND CLK EN CW HF。

需要特别说明的是:为了测试方便在板子上设置了NE555构成的一个低频时钟源（使用时跳线冒打在CLK-555处），当您使用外部的时钟信号控制电机的转速时必须跳线冒打在CLK -CPU处否则外部时钟是不会传到L297里面。

四、接口说明:1、板子左上方小二接口(JT1) VCC接+5V、GND接电源地，次处为芯片L297和555芯片的工作电压；2、板子左中方小八接口(MCU-IN)为光藕隔离的信号分别为：EN(使能)、RET(复位)、C/CW(正反控制)、H/FU(全速/半速)、CLK(时钟信号) +5V（光藕工作电压）注意：如果没有用C PU控制，小八接口(MCU-IN)的信号可以不接任何东西。

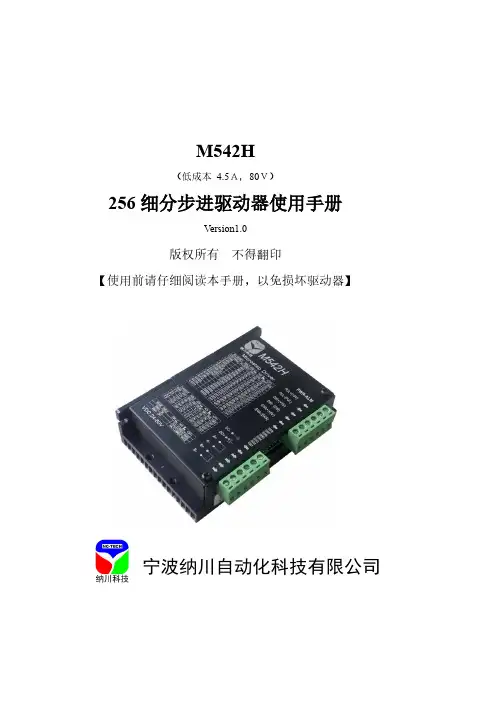

M542H（低成本 4.5Ａ，80Ｖ）256细分步进驱动器使用手册Version1.0版权所有不得翻印【使用前请仔细阅读本手册，以免损坏驱动器】宁波纳川自动化科技有限公司M542H步进电机驱动器使用说明在使用本品前，请仔细阅读本使用说明书请妥善保管本说明书，以备日后参考本册外观图片仅供参考，请以实物为准安全注意事项本产品为直流电源供电，请确认电源正负极正确后上电。

请勿带电插拔连接线缆。

此产品非密封，请勿在内部混入镙丝、金属屑等导电性异物或可燃性异物，储存和使用时请注意防潮防湿。

驱动器为功率设备，尽量保持工作环境的散热通风。

在连上步进电机，调节好电流后使其连续工作半小时后观察步进电机是否在额定温度后方可进行后续使用，如果电机温度过高请联系制造商。

一、产品简介1.1 产品特点⏹平均电流控制，两相正弦电流驱动输出⏹供电电压可达80VDC⏹输出电流峰值可达4.5A(均值3.2Ａ)⏹静止时电流自动减半⏹可驱动4,6,8线两相、四相步进电机⏹高速光耦隔离信号输入，脉冲响应频率最高可达300ＫＨＺ⏹抗高频干扰能力强⏹输出电流1.5A~4.5Ａ。

⏹输出电流设定方便⏹小巧精美外形尺寸（118*75.5*33mm）；⏹细分精度２,４,８,16, 32, 64, 128, 256, 5, 10, 25, 50, 100, 125, 250 细分；⏹有过压、欠压、过流、相间短路保护功能1.2 应用领域适合各种中小型自动化设备和仪器，例如：雕刻机、打标机、切割机、激光照排、绘图仪、数控机床、拿放装置等。

在用户期望低成本、小噪声、高速度的设备中效果特佳。

二、电气、机械和环境指标2.1 电气指标说明 M542H最小值 典型值 最大值 单位 输出电流 1.5 - 4.5(均值3A) A 输入电源电压 18 50~80 120（含纹波）VDC 逻辑输入电流 7 10 16 mA 步进脉冲频率 0 - 300 KHZ 绝缘电阻500M Ω2.2 使用环境及参数冷却方式自然冷却使用环境场合 尽量避免粉尘、油雾及腐蚀性气体环境温度0℃-+50℃ 最高工作温度70℃湿度 40-90% RH9 （不能结露和有水珠）震动 5.9m/S2 Max 保存温度 -20℃-125℃ 重量约280克2.3 机械安装图 单位：毫米※：推荐采用侧面安装，散热效果更佳三、驱动器接口及接线介绍：3.1：弱电接线信号接口描述3.2：强电接口描述3.3输入接口描述M542H 内置高速光电耦合器，允许接收长线控制器，集电极开路和PNP 输出电路的信号。

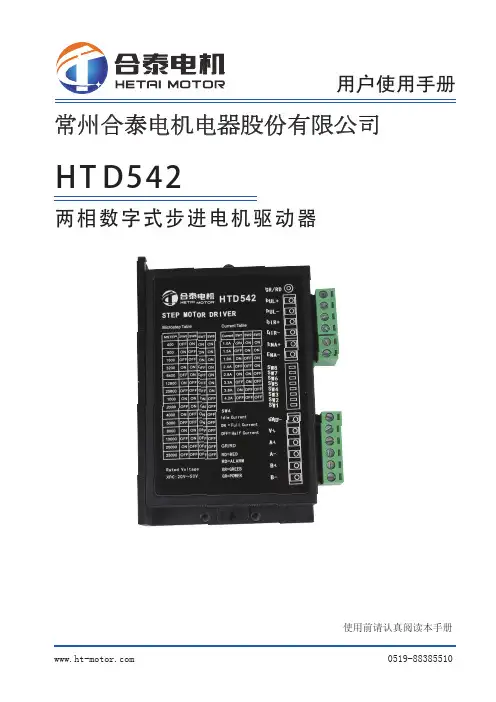

HT D542两相数字式步进电机驱动器使用前请认真阅读本手册用户使用手册常州合泰电机电器股份有限公司■ 简介● 两相数字式步进电机驱动器HTD542具有高速大转矩特性 供电电压可达 50VDC 静止时电流自动减半正弦波电流控制技术电机发热低● ● ● ● 光电隔离差分信号输入，响应频率最高200K 细分精度高达十六种，2倍及5倍细分均可选择具有过压、欠压，过流等保护功能可进行脉冲/方向或双脉冲模式切换● ●● HTD542两相步进电机驱动器是有极高可靠性的两相步进电机驱动器，是当前行业在售产品中返修率最低的一款产品。

得益于其优秀的过流和过压保护拓扑电路，使其即使在极高转速及适度过压情况下，仍可启动自保护以确保不被损坏。

HTD542两相步进电机驱动器适配两相42，57，60的各类两相混合式步进电机。

■ 电气性能及环境指标电气参数● 环境指标●驱动器参数最小值典型值最大值单位输入电压184850VDC 驱动电流 1.0- 4.2A 输入脉冲频率1-200K Hz 输入脉冲宽度250-5E+8ns 绝缘电阻500--M Ω冷却方式自然冷却或强制冷却使用场合避免粉尘，油污及腐蚀性气体工作环境温度0~40℃最高环境湿度90%RH （无结露）存储温度-10 ~70℃ 最大振动5.9m/S2 max■ 机械尺寸及安装图状态指示灯控制信号拨码开关设定电动机连接ENA -ENA+DIR -DIR +PUL-P UL+S W8S W7S W6S W5S W4S W3S W2S W1B -B+A+A -RED/GR ■ 驱动器接口与接线示意图电源及电机接线●● 控制信号接口控制信号示例图●名称功能GND -电源负极V+电源正极：DC18V ～50V A+两相电机A 相。

A+、A-互调，可变换电机运转方向A -B+两相电机B 相。

B+、B-互调，可变换电机运转方向B -名称功能PUL+脉冲控制信号：脉冲下降沿有效，脉冲电压5-24V，为了可靠响应，脉冲宽度大于1.5μS。

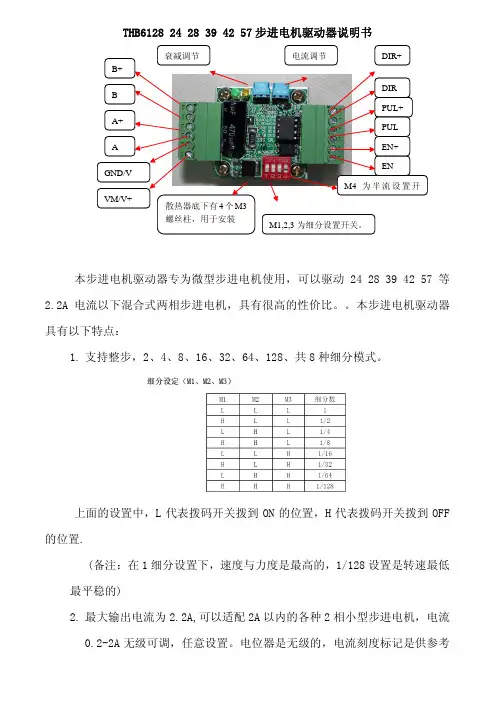

THB6128 24 28 39 42 57步进电机驱动器说明书本步进电机驱动器专为微型步进电机使用，可以驱动24 28 39 42 57等2.2A 电流以下混合式两相步进电机，具有很高的性价比。

本步进电机驱动器具有以下特点：1. 支持整步，2、4、8、16、32、64、128、共8种细分模式。

上面的设置中，L 代表拨码开关拨到ON 的位置，H 代表拨码开关拨到OFF 的位置.(备注：在1细分设置下，速度与力度是最高的，1/128设置是转速最低最平稳的)2. 最大输出电流为2.2A,可以适配2A 以内的各种2相小型步进电机，电流0.2-2A 无级可调，任意设置。

电位器是无级的，电流刻度标记是供参考用的。

如果你的电机是0.5A的调到0.4A与0.6A刻度的中间即可。

3.输入工作电压为DC9-32V.配有电源指示灯。

4.输入电路有防电源接反设计，更安全。

5.有自动半流开/关功能，工作方式更多样。

为开关M4设置。

6.有衰减模式控制功能。

在匹配不同型号的步进电机时，可以控制在不同的工作方式，使电机工作的更稳定，噪声，震动控制到最小。

为靠近LED 指示灯位置的电位器设置。

匹配电机时，调该电位器，使电机的震动与噪声最小即可。

7.行业标准的输入输出接口，兼容性强，可以支持共阴或共阳接法。

8.配有大型散热器，与安装固定柱，螺丝，使用更方便。

注意事项：1.驱动器匹配的电源容量最少都要有2A以上。

否则工作不稳定。

2.电机线不得AB相线交叉接，否则烧驱动器。

3.配PLC使用时，要加串2K左右限流电阻，否则烧驱动器。

附录：步进电机驱动使用注意事项1.关于电机驱动器电源的选用：每个驱动器的工作电源必须大于驱动器的最大驱动电流安数以上的容量。

平时工作作电流一般不是很大。

但电机在换向与启动时，一般电流会提升3-4倍左右或以上，视电机负载而定。

在选用电源时，要选用大容量的，浪涌冲击能力好的电源。

尽量选用开关电源供电。

在要求稳定性高的场合，不建议使用没有稳压功能的工频变压器整流滤波后的电源供电，因为这样会给步进电机的正常工作带来很多不稳定因素。

MS3540MI步进电机驱动器使用手册MS3540MI步进电机驱动器使用手册1. 产品简介1.1 概述MS3540MI为智能型双极细分型步进电机驱动器。

该驱动器集成了运动控制功能，可使用Mis可编程软件通过RS232接口下载程序；也可使用SCL语言通过PC、PLC或MCU实现对驱动器及电机的实时控制。

驱动器上的可编程的输入、输出接口用于和外部开关、传感器等其它元件进行同步，在简单的运动控制中可将该驱动器作为控制器使用，减少了系统元件的数量，降低了系统集成的复杂度和成本。

1.2 特点•12-42V 直流电压供电•0.2-3.5A 相电流（峰值），通过软件配置•自动减流功能，通过软件配置•13 种细分选择，通过软件配置••8 个可编程的光电隔离输入信号端口3 个可编程的光电隔离输出信号端口MS3540MI步进电机驱动器使用手册电机•驱动器•齿轮箱•开关电源- 1 - •双极性PWM 恒流斩波控制，开关频率20-30kHz•人机交互界面（MSMMI）配件可选•利用Mis 编程软件方便地对驱动器进行编程，使其独立实现运动控制功能•利用SCL 驱动器编程语言，可以实现驱动器与PC、PLC 或MCU 的连接，以对驱动器进行实时控制操作•通过Mis 网络集线器可以使驱动器与其它的Mis 系列驱动器进行网络互连，实现- 2 -MS3540MI步进电机驱动器使用手册一台主机同时控制多台驱动器的功能输入输出2. 功能框图MS3540MI步进电机驱动器使用手册5-24V 信号，光电隔离输入。

2200ohms 内部电阻。

（可采用下拉（NPN）或上拉（PNP）控制信号电路）光电隔离。

光敏三极管C、E 间最大电压24V，最大输出电流100 mA。

细分13 种细分选择可通过软件配置。

如采用 1.8˚电机，则每圈转动步数：2000, 5000, 10000, 12800, 18000, 20000, 21600,25000,25400, 25600, 36000, 50000, 50800.运动刷新频率12800Hz.物理特性装在黑色阳极氧化的铝散热底盘上。

DL-026H步进电机驱动器使用说明书北京时代超群电器科技有限公司目录第一章概述 (1)第二章参数说明 (1)第三章驱动器使用方法 (3)1.驱动器接线示意图 (3)2.使用步骤 (4)3.输入信号说明 (4)4.输入信号内部接口电路 (5)5.CP信号的脉冲宽度 (7)6.CP信号的电平方式 (7)7.DIR信号起作用时刻 (8)8.细分设定 (8)9.电机相电流设定 (8)10.电机升降速设计简介 (8)第四章安装尺寸 (10)第一章概述瑞得集团北京瑞业科技发展公司，在1992年推出DL系列全密封、模块化步进电机驱动器，十几年来，其工艺和性能随着电子技术的高速发展不断升级和更新。

DL系列步进电机驱动器品种齐全，可与大多数国产电机进行配套使用，部分产品已经出口到国外。

DL-026H步进电机驱动器是DL系列中的成熟产品，用于驱动二相混合式步进电机。

第二章参数说明电流设定值： 3.5A，4A，4.5A，5A，5.5A，6A每转步数：200（步距角1.8度）400（步距角0.9度）1000（步距角0.36度）2000（步距角0.18度）输入脉冲方式：单脉冲工作电源：AC16V/0.5A与AC30V～110V/2.5A两组配套电机：110至130系列二相混合式步进电机。

操作面板图如下页所示：第三章驱动器使用方法1.驱动器接线示意图图中标号释义：CP+：脉冲正输入端CP-：脉冲负输入端U/D+:方向电平的正输入端U/D-方向电平的负输入端PD+：脱机信号正输入端PD-：脱机信号负输入端电机与驱动器接线图：AB2.使用步骤（1）参考面板提示，通过拨位开关设定您所需要的细分数，在CP脉冲能允许的情况下，尽量选用较大的细分数；（2）参考面板提示，通过拨位开关设定电机的相电流，一般设定为和电机额定相电流相等，如果能够拖动负载，可以设定为小于电机额；定相电流，但不能设定为大于电机额定相电流；（3）参考面板提示，连接输入信号线；（4）参考面板提示，连接电机线；（5）参考面板提示，连接电源线；（6）加电后，观察指示灯及电机运行情况。

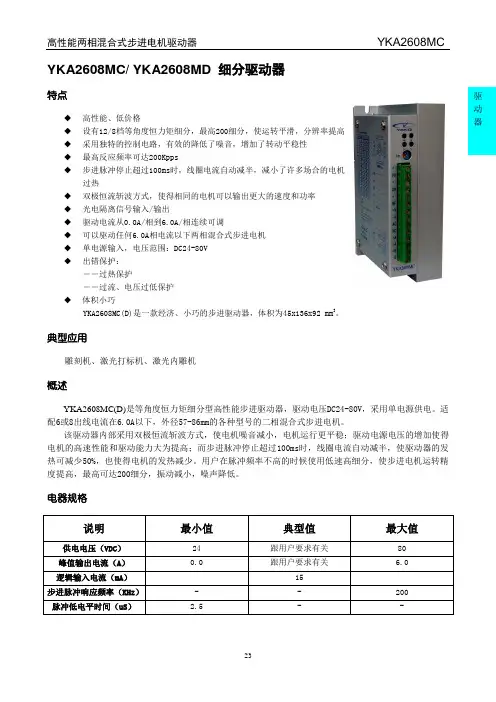

YKA2608MC/ YKA2608MD 细分驱动器特点◆高性能、低价格◆设有12/8档等角度恒力矩细分，最高200细分，使运转平滑，分辨率提高◆采用独特的控制电路，有效的降低了噪音，增加了转动平稳性◆最高反应频率可达200Kpps◆步进脉冲停止超过100ms时，线圈电流自动减半，减小了许多场合的电机过热◆双极恒流斩波方式，使得相同的电机可以输出更大的速度和功率◆光电隔离信号输入/输出◆驱动电流从0.0A/相到6.0A/相连续可调◆可以驱动任何6.0A相电流以下两相混合式步进电机◆单电源输入，电压范围：DC24-80V◆出错保护：――过热保护――过流、电压过低保护◆体积小巧YKA2608MC(D)是一款经济、小巧的步进驱动器，体积为45x136x92 mm3。

典型应用雕刻机、激光打标机、激光内雕机概述YKA2608MC(D)是等角度恒力矩细分型高性能步进驱动器，驱动电压DC24-80V，采用单电源供电。

适配6或8出线电流在6.0A以下，外径57-86mm的各种型号的二相混合式步进电机。

该驱动器内部采用双极恒流斩波方式，使电机噪音减小，电机运行更平稳；驱动电源电压的增加使得电机的高速性能和驱动能力大为提高；而步进脉冲停止超过100ms时，线圈电流自动减半，使驱动器的发热可减少50%，也使得电机的发热减少。

用户在脉冲频率不高的时候使用低速高细分，使步进电机运转精度提高，最高可达200细分，振动减小，噪声降低。

电器规格工作电流设定示意图功能设定示意图输入信号波形时序图驱动器信号示意图驱动器接线示意图安装尺寸（单位：mm）采用侧面安装，散热效果较好YKA2608MC细分设定表YKA2608MD细分设定表指示灯和电位器功能说明引脚功能说明！注意：1. 不要将电源接反，输入电压不要超过DC80V。

2. 输入控制信号电平为5V，当高于5V时需要接限流电阻（12V串接510Ω，24V串接1200Ω）。

3. 此型号驱动器采用特殊的控制电路，故必须使用6出线或者8出线电机。

2H42B细分步进电机驱动器使用手册V ersion 2.0版权所有不得翻印【使用前请仔细阅读本手册，以免损坏驱动器】东莞市一能机电技术有限公司DONGGUAN ICAN－TECH CO.,LTD地址：东莞市万江区新和工业区瑞联振兴工业园B栋4楼/Email:tech@2H42B 步进电机驱动器一、 2H42B 步进电机驱动器产品简介1.1概述2H42B 步进电机驱动器是一款高性价比的细分两相步进电机驱动器。

最大可提供2.0A 的电流输出。

由于采用了双极性恒流斩波控制技术，与市面上同类型步进电机驱动器相比，其对步进电机噪声和发热均有明显改善。

适用于尺寸为28，35，39，42等各类2相或4相混合式步进电机，具有体积小，使用简单方便等特点。

1.2特点◆低噪声，高速大转矩特性 ◆光电隔离差分信号输入，响应频率最高200K ◆供电电压12VDC-36VDC ◆细分精度1，2，4，8，16，32，64，128， ◆输出电流峰值可达2.0A 倍细分可选 ◆静止时电流自动减半 ◆外形尺寸小（96*60*24mm ） ◆可选择脉冲上升沿或下降沿触发 ◆电流设定方便，八档可选 ◆可驱动4、6、8线二相、四相步进电机 ◆具有过流，过温保护功能1.3应用领域适用于各类型自动化设备或仪器，如雕刻机、打标机、切割机、激光照排、绘图仪、数控机床、机械手，包装机械，纺织机械等，极具性价比和竞争力。

二、 2H42B 步进电机驱动器 电气、机械和环境指标1 网址:www 2.2 2H42B 步进电机驱动器使用环境及参数 图1.安装尺寸图2.4加强散热方式1) 2H42B 步进电机驱动器的可靠工作温度通常在60℃以内，电机工作温度为80℃以内； 2) 建议使用时选择自动半流方式 （即电机停止时电流自动减至60% ），以减少电机和驱动器的发热；3)安装步进电机驱动器时请采用立式侧面安装，使散热面向易于空气对流的方向，必要时在机箱内靠近驱动器处应安装排气风扇，进行强制散热，从而保证驱动器在可靠工作温度范围内工作。

一、型号说明：12=1.2A，13=1.3A，24=2.4A二、性能简介混合式步进电机采用稀土永磁材料制造，与反应式步进电机相比具有电磁损耗小、转换效率高、动态特性好等优点。

混合步进电机的电磁静力短为电机阻尼。

取消了反应式电机的机械阻尼盘，无需人工调整，运行平稳、噪音小、不易失步。

混合式步进电机取代反应式电机是经济型数控系统的发展趋势。

我厂研制的DY3系列三相混合式步进电机驱动电源，具有以下特点：*技术新：应用微电子技术，将单片机嵌入驱动器，使控制性能提高，电路简化；功放采用三菱公司智能模块（I PM），具备过载、短路、过压、欠压、过热等完善保护功能，可靠性极高；驱动器低压直流电源应用开关电源技术，使电源电路体积小，稳定可靠。

*微步距：运用矢量细分技术，可控制步进电机转过的最小角度为电机步距角的1/20（0.003°）。

微步距控制可使步进电机低速运行平稳，其运行效果接近交流伺服。

微步距驱动器与μm（0.001mm）级CN C控制系配套.可使数控机床的最小移动量控制接近μm,对加工弧面、锥面、螺纹等工件，能明显提高工件表面的精细效果。

*高转矩步进电机输出转矩与注入电流成正比，高速运转时注入电流大小与驱动器功放级使用的电压成正比，目前大部分步进电机驱动器功放级。

由于技术限制，所使用的电压在DC150伏以下，而DY3步进电机驱动器功放级的电压达到DC310V，因而驱动步进电机高速运转时仍然有高转矩输出。

*高可靠性控制部分集成度高、功放级采用三菱公司的智能模块，整机结构紧凑、电路简练、接插件少、机外风冷散热设计可减少粉尘侵入机，设有超温、过压、欠压、保护、报警信号输出。

三、技术参数四、工作原理当电机三相绕组通入正弦波电流（三相电流相位差为120°）时，该电流在电机的气隙中产生一个空间幅值恒定的旋转磁势，该空间磁势的大小和方向与各相的电流的顺序和大小有关，并且要求驱动系统在电机绕组中的电流为双向的分级变化的阶梯波（当分级数无限增加时，电流波将形成正弦波），各相电流之间的相位差为120°。

MS3540MO 步进电机驱动器使用手册 下拉方式控制每一路信号的输入，如果输入信号电压是5V，则至少需要提供3mA的电流， 如果输入信号电压是24V，则至少需要提供10mA的电流。大部分CMOS和集电极开路的TTL 器件可以直接兼容驱动器输入接口，典型的PLC和接近开关传感器输出都是兼容的。
下拉电路(NPN) 如果用户设备是下拉电流输出方式的，COM端接用户电源正极；如果用户使用TTL 电路驱动MS3540MO，COM端接用户5V电源总线。COM端不需接到GND上。如果用户使用PLC 或接近开关传感器，需外接电源。
5.3 输入输出接口连接 5.3.1 输入接口连接
MS3540MO采用了光电隔离电路防止外部电路和驱动器间相互干扰，输入信号可以 使用宽的输入电压范围，采用上拉或下拉连接方式接入电路。原理如下图所示：
- 13 -
用户使用5V-24V的输入电源来驱动光耦输入端的发光二极管。控制逻辑以上拉或
- 14 -
上拉电路(PNP) 如果用户设备输出信号能够提供输出电流，用户可将输出信号直接接到驱动器的 输入信号端，COM端接到用户的GND上。 注：当光耦输入端有电流流过时，输入信号打开；当光耦输入端没有电流流过时， 输入信号关闭。当COM端和信号输入端是相同电平或输入端悬空不接时，输入信号关闭。
EN信号打开将关断步进电机的电流，内部控制逻辑将继续运行，驱动器会记忆在 功率器件关断时电机的相序位置。但是由于电流在电机线圈中缓慢消失和负载的惯性， 步进电机在EN信号打开后还是会有轻微的移动。如果用户不使用关断功率放大功能， 建议EN信号悬空。
- 12 -
MS3540MO 步进电机驱动器使用手册
5.2 电机连接
警告：将电机接到驱动器时，请先确认供电电源已关闭。确认未 使用的电机引线未与其他物体发生短路。在驱动器通电期间，不 能断开电机。不要将电机引线接到地上或电源上。 电机与驱动器的连接, 四线，六线，八线电机的连接方式叙述如下:

HB-4020M 细分型高性能步进电机驱动器1 特性及指标特点：z细分：1、2、4、8z驱动电流连续可调，最大2.0A /PHz驱动电压：DC12-32Vz停机自动半流锁定z错相保护功能z电源接反保护z高性能，低价格z光隔离信号输入2 概述：HB-4020M细分型步进电机驱动器驱动电压DC12-32V,适配4、6或8出线、电流2.0A以下、外径39-57MM型号的二相混合式步进电机.可运用在对细分精度有一定要求的设备上3 电气规格：说 明 最小值 推荐值 最大值供电电压VDC（2A） 12 24 32输出相电流（峰值）A 0.0 - 2.0逻辑控制输入电流mA 5 10 30步进脉冲响应频率KHz 0 - 1004 使用环境及参数应用范围：冷却方式 自然冷却场合 尽量避免粉尘、油污及腐蚀性气体湿度 0℃-+50℃温度 40-90%RH使用环境震动 5.9m/s²Max重量 约0.15kg5 输出/入信号功能说明：序号 标示 说明1 GND 电源DC12-32V2 +V 电源DC12-32V，用户可根据各自需要选择.一般来说较高的电压有利于提高电机的高速力矩，但会加大驱动器和电机的损耗和发热3 A+ 电机A相，A+、A-互调，可更改一次电机运转方向4 A- 电机A相5 B+ 电机B相，B+、B-互调，可更改一次电机运转方向6 B- 电机B相7(+5V) 光电隔离电源.控制信号在+5V──+24V均可驱动，需注意限流.一般情况下，12V 串接1K电阻.24V串接2K电阻.驱动器内部电阻为330欧姆8PUL 脉冲信号：上升沿有效.9 DIR 方向信号：低电平有效10 ENA 使能信号：低电平有效6 供电电源和电流设定：1 供电电源电压的选定：供电电压越高，电机高速时力矩越大，但另一方面，电压太高会导致过压保护，甚至可能损坏驱动器，而且在高压下工作时，低速运动振动较大.所以电压设定一般情况下，电机转速小于150转/分时，尽量使用低电压（小于等于24V）.转速越高，可相应提高电压，但不要超过驱动器的最大电压（DC32V）2 输出电流的设定值：电流设定值越大时，电机输出力矩越大，但电流大时，电机和驱动器的发热也比较严重.所以，一般情况是把电流设成电机的额定电流，在保证力矩足够的情况下尽量减小电流，这样长时间工作可以提供驱动器和电机工作的稳定性.高速状态工作时可以提高电流值（不要超过30%）z四线电机和六线电机高速度模式：输出电流设成等于或小于电机额定电流值z六线电机高力矩模式：输出电流设成电机额定电流的70%z八线电机串联接法：由于串联时电阻增大，输出电流应设成电机额定电流的70%z八线电机并联接法：输出电流可设成电机额定电流的1.4倍.注意：电流设定后，电机温升太高，则应降低电流设定值7 拨码开关DIP-SW设定说明：SW1 SW2细分设定细分倍数SW1SW21 on on2 off on4 on off8 off off8 电机相电流设定：9 外型尺寸图：在高于24VDC工作时最好将驱动器安装在机器金属外壳上，保证良好的散热环境。

TB6600升级版两相步进驱动器使用说明书[使用前请仔细阅读本手册，以免损坏驱动器]目录一、产品简介 (3)概述 (3)特点 (3)二、接口和接线介绍 (3)信号输入端 (3)电机绕组连接 (3)电源电压连接 (4)状态指示 (4)接线方式 (4)接线要求 (5)三、电流、细分拨码开关设定 (5)细分设定 (5)工作（动态）电流设定 (6)四、机械和环境指标 (6)使用环境及参数 (6)机械安装图 (7)五、电机适配 (7)电机适配 (7)电机接线 (8)供电电压和输出电流的选择 (8)五、常见问题 (9)应用中常见问题和处理方法 (9)六、保修条款 (10)◆概述TB6600升级版驱动器是一款专业的两相混合式步进电机驱动器，可适配国内外各种品牌，电流在4.0A及以下，外径39，42，57mm的四线，六线，八线两相混合式步进电机。

适合各种小中型自动化设备和仪器，例如：雕刻机、打标机、切割机、激光照排、绘图仪、数控机床、拿放装置等。

在用户期望低成本、大电流运行的设备中效果特性。

◆特点※信号输入：单端，脉冲/方向※细分可选：1/2/4/8/16/32细分※输出电流：0.5A-4.0A※输入电压：9-42VDC※静止时电流自动减半※可驱动4,6,8线两相、四相步进电机※光耦隔离信号输入，抗干扰能力强※具有过热、过流、欠压锁定、输入电压防反接保护等功能※体积小巧，方便安装※外部信号3.3-24V通用，无需串联电阻◆信号输入端PUL+ PUL-脉冲输入信号。

默认脉冲上升沿有效。

为了可靠响应脉冲信号，脉冲宽度应大于1.2us。

DIR+ DIR-方向输入信号，高/低电平信号，为保证电机可靠换向，方向信号应先于脉冲信号至少5us建立。

电机的初始运行方向与电机绕组接线有关，互换任一相绕组（如A+、A-交换）可以改变电机初始运行方向。

ENA+ ENA-使能输入信号（脱机信号），用于使能或禁止驱动器输出。

使能时，驱动器将切断电机各相的电流使电机处于自由状态，不响应步进脉冲。

MA860H 两相混合式细分驱动器
产品概述
MA860H 驱动器，主要驱动57、86型两相混合式步进电机。

微步细分为16种，最大步数为51200步/转；工作峰值电流范围为1.0A-6.0A ，输出电流共16种，电流分辨率约为0.3A ；具有半流，过压、过流等保护电路。

本驱动器为交直流供电，工作范围为 AC18V-60V ，直流DC24V-80V 。

接口说明
B
+B -9C P -/C W -A +A -D I R -/C C W -F R E E +D I R +/C C W +F R E E -
P W R /T I M
C P +/C W +
10
A
L M
/E R
R 523
487
61AC20-60V
步进电机输出
控制脉冲信号输入电源输入
信息指示细分/电流/脉冲模式设定
1、电机低细分运行时驱动内部按照高细分自动运行，低速运行非常平稳。

2、实时监测脉冲信号，采用先进技术，高速运行电机扭矩同比增加30%。

3、输入脉冲最高200KHz 响应频率。

4、相位断电自动记忆功能。

5、任意细分数可以定做。

参数设定 MA860H 采用10位薄码开关设定细分精度、动态电流、单双脉冲和半流/全流。

详细描述如下：
D1
D2
D3
D4
D5
D6
D7
D8
D9D10
微步细分设定工作电流设定
单脉冲/双脉冲设定半流/全流设定。

～
高细分高精度、 高细分高精度、内部倍频技术
～ 意族0 情必 ～ 意族0
～
高可靠性、 高可靠性、高响应频性
激耦 拍0势 必00额pps ～ 耦立脉 ～
过压保护
必0势 ～
错相、 错相、过流保护
激耦 ～～
-2-

BS
静态保护电流控制
度00驱s 必0势-族0势 ～
★相位记忆功能
～ ～ ～ ～ ～ ～ ～ ～ ～ 如 增拍范 如
意 拍范
必必0Ω 每必宽拍μ s～
～ ～
增拍范 意
宽增拍范-增必意范 ～
如
增拍范
如
意 拍范 增拍范 拍
意情0Ω 每必00μ s～ 宽增拍范-增必意范 ～ 如 增拍范
0 0宽拍范
如
～
立环～
～ ～ 操0 拍0 增 环种 拍0范 ～ ～ ～ 热点度必 意0范～ ～ ～ ～～ 环种 环种 ～ 拍0驱源
拍0～ 精环环～ 精管～ 精管～ 精环环～
度00～ 精管～ 精环环～ 精管～ 精环环～
必00～ 必00～ 精环环～ 精管～ 精环环～ 精管～ 精管～ 精环环～ 精环环～ 精环环～ ～
必00～ 精环环～ 精管～ 精环环～ 精环环～
功能设定示意图
DIP 开关功能设定说明
～ 热0～ 精管 热意～ 精环环 热拍～ 系花 (精环环 热置 精管 ～ 操宽拍额疗z 噪～ 系花 度 精管～ 热置 ～ 必 精环环～ ～ ～
- 16 -

BS
引脚功能说明
～ 脉立～ 精宽疗～ 的驱～ ～ 热意=精环环 系花 系花～ 热意=精管 系花 ～ ～ 热意=精环环 热置 热置～ 热意=精管 热置 ～ ～ ～ 意 拍范 增拍范 拍 ～ ～ 必必0Ω 每必宽拍μ s～ 宽增拍范-增必意范 ～ 如 增拍范 0 0宽拍范 增拍范 拍 0 0宽拍范 意 拍范 ～ ～ 如 必必0Ω 每度0μ s～ ～ ～ ～ ～ ～ ～ 增拍范 拍 宽增拍范-增必意范 ～ 如 ～ 脉立 ～ ～ 增拍范 如 ～ ～ ～ ～ ～ ～ ～ ～

步进电机驱动器使用手册目录1安全事项 (2)2产品外形 (4)2.1产品外形 (4)3接口定义 (5)3.1电机、电源接口C N1 (5)3.1.1两相步进电机接线 (5)3.1.2五相步进电机接线 (6)3.2控制接口C N2 (7)3.2.1脉冲(P u l)信号/上限位信号 (9)3.2.2方向(D i r)信号/下限位信号 (9)3.2.3回零(Z e r o)信号/原点信号 (9)3.2.4脱机/使能(F r e e/E n a b l e)信号 (9)3.2.5到位(I N P)信号 (10)3.2.6就绪(R D Y)信号 (11)3.2.7接口电压 (11)3.3编码器接口C N3 (13)3.4U S B接口C N4 (14)3.5M o d b u s接口C N5 (15)4L E D指示 (16)4.1状态指示L E D (16)4.2通讯指示L E D (18)5性能参数 (18)5.1机械参数 (18)5.2安装尺寸 (19)6应用指南 (20)6.1安装准备 (20)6.2机械安装 (20)6.3电气安装 (21)6.4日常维护 (21)6.5注意事项 (21)6.5常见问题 (22)为保障使用者人身安全，保护设备正常使用，请务必阅读并遵守本章的安全事项。

在操作时违反本事项所示要求，可能会导致人员重伤或者死亡。

在操作时违反本事项所示要求，可能会引起驱动器永久损坏及附加事故。

谨防触电，爆炸或其他危险禁止在易爆、易燃或腐蚀性环境使用本产品；禁止开启产品外壳；驱动器带电时内部电压可能超过36VDC，驱动器和电机都必须接安全保护地线；驱动器内部电压不会瞬间释放，必须先切断电源，等指示灯熄灭后才能进行插拔、接线、设置、测量、搬动等人工操作；禁止带电插拔；驱动器故障时温度可能很高，必须先切断电源，等下降至安全温度后才能进行人工操作；驱动器应用于直接涉及人身安全的设备，必须配备人身安全防范措施；驱动器或设备故障时可能存在火灾隐患，必须配备消防安全防范措施。

注意 ！阅读
请详细阅读本说明书后，再进行安装连接。
！！！安全事项 ★驱动器未接电机时，严禁通电！
★严禁带电对驱动器进行任何拨码设置或进行测量！ ★必须在断电三分钟后，接线，安装和拨码设置！ ★二次开关机之间须有三分钟间隔，以免发生故障报警！ ★驱动器的输入电压需满足技术要求！ ★ 通电前，确保电源电缆，电机动力电缆，信号电缆连接正确，且连接紧固！ ★ 通电前，电缆联接完毕后，用万用表电阻档测量驱动器 U,V,W 端子与 FG
0.03° 0.036° 0.045° 0.06° 0.072° 0.09° 0.12°
0.18°
每转脉冲 步距角设定 输入信号
输入电平
位置脉冲 输入方式 输出信号
状态指示
外形尺寸 重量
12000 10000 8000 6000 5000 4000 3000 2000
DIP 开关（SW1－3，5，6、）设定 CP+/CP-；DIR+/DIR5V、5～10mA，12V 时串入 1K 电阻，24V 时串入 2.2K 电阻。 输入回路有电流时输入有效。 单脉冲方式：CP（脉冲）+DIR（方向） 脉冲宽度≥2.5µS;脉冲频率≤200KHZ（10000P/r 时）： RDY1/RDY2（准备好）：常开触点，无报警时接通，负载 30V、0.5A(MAX)。 绿色 LED RDY：正常指示，无故障时亮； 红色 LED ALM1：故障；ALM2：过热；ALM3：过压；ALM4：欠压 213×112×145mm(参见外观尺寸) 3Kg
使三相混合式电机低速无爬行，无共振区，噪音小。 2. 驱动器功放级的电压达到 DC325 伏，步进电机高速运转仍然有高转距输出。 3. 功放采用智能模块（IPM），具备短路、过压、欠压、过热等完善保护功能，可靠性大大提高。 4. 具有细分和半流功能。有多种细分选择，最小步距角可设为 0.03°。 5. 适用面广，通过设置不同相电流配置各种电机。

东么川伺服东么川—专注于电机设计与控制技术研究中国-深圳深圳市东么川伺服控制技术有限公司shenzhen Digital Motor Control technology Co.Ltd地址：深圳市龙华区硅谷动力清湖园A6栋2楼电话：*************传真：*************技术支持：134****0132网址：使用手册USERˊS GUIDE Version1.1版权所有不得翻印【使用前仔细阅读本手册，以免损坏驱动器】DMA860H东么川数字型步进电机驱动器△安全注意事项为保证安全正确使用，请在使用前仔细阅读“安全注意事项”产品保证产品无偿保证期限为540天，如因顾客人为过失而造成产品损害除外，我司也将诚意保持产品在保证期限后的质量。

我们每种产品在下线前都有进行及其长时间的老化测试及产品平均故障间隔（MTBF）预测计算。

使用指导(电产品基本注意事项及使用环境要求)在使用之前，请您仔细详读本手册以确保使用上的正确。

此外，请将它妥善放置在安全的地点以便随时查阅。

下列在您尚未读完本手册时，请务必遵守事项：● 安装的环境必须没有水气，腐蚀性气体及可燃性气体● 接线时禁止将电源接至电机输出端子，一旦接错时将损坏驱动器● 在通电时，请勿拆解驱动器、电机或更改配线● 在通电运作前，请确定紧急停机装置是否随时启动● 在通电运作时，请勿接触散热片，以免烫伤本使用操作手册适合下列使用者参考● 安装或配线人员● 试转调机人员● 维护或检查人员驱动器用于通用工业设备。

要注意下列事项：(1).为了确保正确操作，在安装、接线和操作之前必须通读操作说明书。

(2).勿改造产品。

(3).当在下列情况下使用本产品时，应该采取有关操作、维护和管理的相关措施。

在这种情况下，请与我们联系。

①用于与生命相关的医疗器械。

②用于可能造成人身安全的设备，例如：火车或升降机。

③用于可能造成社会影响的计算机系统④用于有关对人身安全或对公共设施有影响的其他设备。
