建筑工程制图课件 第九章 建筑施工图(1概述总平)

建筑工程制图课件 第九章 建筑施工图(1概述总平)
通用详图中的定位轴线，应只画圆，不注写轴线 编号。
组合较复杂的平面图中定位轴线也可采用分区编号
折线形平面定位轴线的编号
圆形平面定位轴线的编号
圆形与弧形平面图中的定位轴线，其径向轴线应以角度进 行定位，其编号宜用阿拉伯数字表示，从左下角或-90°(若径向 轴线很密，角度间隔很小)开始，按逆时针顺序编写；其环向轴 线宜用大写拉丁字母表示，从外向内顺序编写
的顺序排列）通读一遍，对工程对象先有一个大概的了解。
（3）负责不同专业的技术人员，根据不同要求，重点深入地 阅读不同类别的图纸。阅读时，应按先整体后局部，先文字说 明后图样，先图形后尺寸等原则依次仔细阅读。同时应特别注 意各类图纸之间的联系，以避免发生矛盾而造成质量事故和经 济损失。
建筑施工图的有关规定GB50104—2010 1. 图线
总平面图中应标注出 新建建筑物的总长、总宽
及与周围房屋或道路的间
距。同时还应标注出新建
总图中的坐标 、标高、距离宜以 米为单位，并宜取 至小数点后两位，
房屋底层室内地面和室外 整平地面的绝对标高。
室外整平地坪 的绝对标高
不足时以“0”补齐
4、定位
新建建筑物可以根据原有的建筑物或道路来定位，也 可以根据坐标（测量坐标或施工坐标）来定位。
建房屋的平面形状、位置、朝向及其与周围环境的相互关系 。它是新建房屋的定位放线、土方施工以及施工现场布置的 依据，也是其他专业（如水、电、暖、煤气）的管线总平面 图规划布置的依据。
建筑施工图——总平面图
二、总平面图的内容 1、图名与比例 图名：总平面图 比例：1：500 ， 1：1000， 1：2000
4. 定位轴线及其编号
定位轴线是施工定位、放线的重要依据。凡是承重的墙、 柱、梁、屋架、基础等构件都要画上轴线并进行编号，以确定 其位置，这些轴线称为定位轴线。对于非承重的分隔墙、次要 承重构件等，一般采用附加轴线来定位，也可注明它们与附近 轴线的相关尺寸来确定。

建筑平面设计ppt课件

建筑平面设计ppt课件
寸常取5.70～6.00m。
13
卧 室 的 开 间 和 进 深 尺 寸
14
2、满足视听要求
有的房间如教室、会堂、观众厅等的平面尺寸除满足家具 设备布置及人们活动要求外，还应保证有良好的视听条件。
从视听的功能考虑，教室的平面尺寸应满足以下的要 求：
第一排座位距黑板的距离≥2.00m； 后排距黑板的距离不宜大于8.50m； 为避免学生过于斜视，水平视角应≥30o。
17
4、经济合理的结构布置 一般民用建筑常采用墙体承重的梁板式结构和框 架结构体系。较经济的开间尺寸是不大于4.00m， 钢筋混凝土梁较经济的跨度是不大于9. 00 m。 对于由多个开间组成的大房间，如教室、会议室、 餐厅等，应尽量统一开间尺寸，减少构件类型。 5、符合建筑模数协调统一标准
18
4.2.5. 房间的门窗设置
（3）房间的构成应使结构构造布置合理，施工方便，也 要有利于房间之间的组合，所用材料要符合相应的建 筑标准；
（4）室内空间以及顶棚、地面、各个墙面和构件细部， 要考虑人们的使用和审美要求。
6
4.2.2、房间面积
1、房间的面积可由以下三部分组成： （1）家具和设备所占用的面积； （2）人们使用家具设备及活动所需的面积； （3）房间内部的交通面积。
1
4.1 平面设计的内容 建筑平面设计包括单个房间平面设计及平面组合设计。 从使用性质来分析，平面分为使用部分和交通联系部分。 使用部分---指各类建筑物中的主要使用房间和辅助房间。 交通联系部分----建筑物中各房间之间、楼层之间和室 内与室外之间联系的空间。
2
单个房间设计是在整体建筑合理而适用的基础上，
确定房间的面积、形状、尺寸以及门窗的大小和位置。
平面组合设计是根据各类建筑功能要求，抓住主要

厂区办公楼建筑平立剖面图设计

厂区办公楼建筑平立剖面图设计
10.80012.200151J05-2006苏屋面上人梯做法参见314（上人屋面）4屋面（不上人屋面）4屋面2%2%2%2%J05-2006苏屋面栏杆做法参见314J05-2006苏屋面栏杆做法参见31403J201-2屋面出入口做法详见G231J05-2006参见苏不锈钢护窗栏杆做法312171J05-2006参见苏不锈钢护窗栏杆做法312J05-2006参见苏不锈钢护窗栏杆做法312J9508参见苏室外台阶做法405J9508参见苏室外台阶做法405J9508参见苏室外台阶做法405B梯A梯2卫1卫1卫有装修公司制作高玻璃栏杆1050屋面栏杆分割详见（余同）176有专业公司制作钢框架玻璃雨蓬17717413.6002.900黑色分割线白色涂料2.900J05-2006参见苏不锈钢护窗栏杆做法312白色涂料J05-2006参见苏不锈钢护窗栏杆做法312黑色涂漆栏杆白色涂料灰色涂料白色涂料黑色分割线无色透明玻璃幕墙无色透明玻璃幕墙无色透明玻璃，黑色涂漆窗框黑色分割线白色涂料白色涂料灰色涂料灰色色涂漆百叶黑色涂漆栏杆孔底与面层平100X100留孔2%2%1752%2%2%2%J05-2006参见苏不锈钢护窗栏杆做法312办公80外伸,水舌排水%%c75PVC80外伸,水舌排水%%c75PVC1%171162172161（余同）%%c100PVC落水管（余同）%%c50PVC空调冷凝水管落水管落水管空调冷凝水管空调冷凝水管空调冷凝水管空调冷凝水管2%J9503苏)余同(落水管穿女儿墙做法见203北，或居中开门。100厚填充墙，未注明门剁尺寸均为200注：墙体均为栏杆分割做法详见,C6,C6MQ1,C6,C6,C6,C6173MQ1上上下下下下上03J201-2屋面出入口做法详见G231剖面图2-21:100EDCBA-0.45010.8007.2003.600%%P0.00022下上下上11ED

第1讲建筑平立剖面设计和识图的基本知识

第1讲建筑平立剖面设计和识图的基本知识

第1讲建筑平⽴剖⾯设计和识图的基本知识2 建筑平、⽴、剖⾯设计和识图的基本知识预备知识：1.正投影的知识；2.剖⾯图的画法及相应知识；3.建筑尺⼨的标注和建筑图例的熟悉。

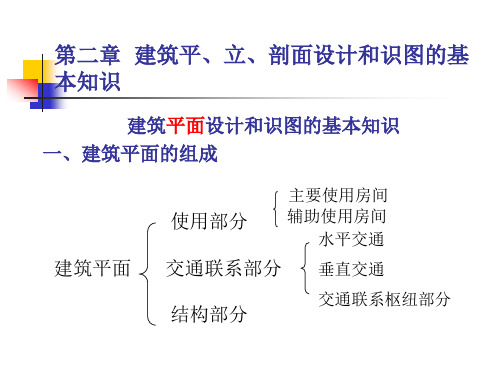

章节组成：2.1 建筑平⾯设计和识图的基本知识2.2 建筑⽴⾯设计和识图的基本知识2.3 建筑剖⾯设计和识图的基本知识主要知识点：建筑平⾯组成、⽴⾯设计⽅法、建筑层⾼和净⾼、平、⽴、剖⾯图的主要内容、平⾯图外部尺⼨标注、⽴⾯图的命名、剖⾯图的剖切位置2.1 建筑平⾯设计和识图的基本知识2.1.1 建筑平⾯的组成使⽤部分：包括主要使⽤房间和辅助使⽤房间。

交通联系部分：包括⽔平交通联系部分(⾛廊、过道等)、垂直交通联系部分(楼梯、坡道、电梯、⾃动扶梯等)和交通联系枢纽部分(门厅、过厅等)。

结构部分：具体墙体、柱⼦等。

1.门厅 2．展厅 3．会客厅 4．阶梯教室 5．电话室 6．化学试验室 7．空模活动室 8．海模活动室 9．锅炉房 10．男厕 11．化学仪器室 12.化学办公室 13．空模仓库 14．海模仓库 15．配电室16．更⾐室 17．⼥厕 18．休息室 19．庭院 20．办公室图2-1 少年宫平⾯⽰意图2.1.2 建筑平⾯图的识读１、建筑平⾯图的形成：建筑平⾯图是⼀幢建筑的⽔平剖⾯图。

假想⽤⼀⽔平的剖切平⾯，沿着房屋门窗洞⼝的位置，将房屋⽔平切开，移⾛上部分，作出切⾯以下部分的⽔平投影图，即为建筑平⾯图。

对于楼房，⼀般应该每⼀层都画⼀个平⾯图或作标准层平⾯图。

２、⽤途：建筑平⾯图是施⼯放线、砌筑墙体、安装门窗、室内装修、安装设备及编制预算、施⼯备料等的重要依据。

３、建筑平⾯图的主要内容和识读⽅法（１）看图名、⽐例从中了解平⾯图层次及图例，绘制建筑平⾯图的⽐例有1:50、1:100、1:200、1:300，常⽤1:100。

（2）看图中定位轴线编号及其间距（3）看房屋平⾯形状和内部墙的分隔情况（4）看平⾯图的各部分尺⼨外部尺⼨总尺⼨：最外⼀道尺⼨，表⽰建筑物的总长、总宽，即从⼀端外墙⽪到另⼀端外墙⽪的尺⼨。

第二章建筑平立剖设计

第二章建筑平立剖设计

图 混合式组合
二、建筑平面图的识读

建筑平面图的形成与用途
形成——假想用一水平的剖切面沿着房屋门窗 洞口的位置，将房屋水平切开，移走上部分， 作出切面以下的水平投影图。
用途——施工放线、砌筑墙体、安装门窗、室 内装修、安装设备、编制预算、施工备料等的 重要依据





主要内容和识读方法 1、看图名、比例 2、看图中定位轴线编号及其间距 3、看房屋平面形状和内部墙的分隔情况 4、看平面图的各部分尺寸 5、看楼地面标高 6、看门窗的位置、编号和数量
（4）经济美观
图 （a）湖南湘澧盐矿落地拱散盐仓库 外观透视； （b）湖南湘澧盐矿落地拱散盐仓库 室内透视
3、房间的尺寸
房间尺寸是指房间的开间和进深 需考虑以下几个方面的因素： （1）满足家具设备布置及人们活动的要求 （2）满足视听的要求 （3）良好的日照、采光
（4）经济合理的结构布置
（5）符合建筑模数协调统一标准的要求

图
门的种类
图
旋转门与疏散门

（4 大空间应均匀布置；小房间应利于家具布 置。见图 （5 门的开启原则为“外门外开，内门内开， 疏散门朝向疏散方向开启”。

图
房间可设一个门的条件
图
门的位置设置原则

2.窗的设置
（1 按照窗的开启方式，窗户可以分为固定窗、平开窗 （分内开与外开）、上悬窗、中悬窗、内开下悬窗、立 转窗、推拉窗（分水平推拉窗和垂直推拉窗），见图。 （2 良好的室内采光效果主要取决于窗户洞口的面积和 位置，窗户洞口的面积一般通过窗地比（窗户洞口的面 积与室内使用面积之比）来控制。


（4）屋顶 由于以天空为背景，其外轮廓线显 得格外醒目深刻。一般来讲，古代建筑屋顶常为坡顶， 屋顶在立面上占有很大的比例，其轮廓线较复杂。现 代建筑屋顶大多为平顶，轮廓线较为简洁，如图所示。 （5）前后体量重叠 以空间概念审视立面轮廓 的变化，特别是立面有前后体量重叠时，不能按天际 轮廓线作为整个立面的轮廓线，要分清立面前后层次， 用线的粗细来区分立面轮廓的前后关系（图）

建筑剖面图.ppt

建筑剖面图.ppt
四. 剖面图
剖面图
概念：建筑剖面图，简称剖面图，它是假想用一铅 垂剖切面将房屋剖切开后移去靠近观察者的 部分， 作出剩下部分（ 图5.1.6所示）的投 影图。
内容：建筑剖面图主要反映建筑物内部的结构或构 造方式、屋面形状、分层情况和各部位的联 系、材料、构配件以及其必要的尺寸、标高 等。
作用：它与平、立面图互相配合用于计算工程量， 指导各层楼板和屋面施工、门窗安装和内部 装修等，因此它是不可缺少的重要图样之一。
② 读剖切到的部位和构配件，在剖面图中应画 出房屋室内外地坪以上被剖切到的部位和构 配件的断面轮廓线。
③ 读未剖切到的可见部分。 ④ 读尺寸和标高。
四. 剖面图
建筑剖面图——命名方法
剖面图的图名应与平面图上所标注的剖视的剖切符号的编号 一致，如l-1剖面图、2-2剖面图等。
建筑剖面图——材料表达
①当比例大于1：50时，应画出抹灰层、保温隔热层等与楼 地面、屋面的面层线，并宜画出材料图例；
②当比例等于1：50时，宜画出保温隔热层、楼地面、屋面 的面层线，抹灰层的面层线应根据需要确定；
四. 剖面图
剖切符号
建筑剖面图——常用比例及线型要求
剖面图一般不画基础，图形比例及线型要求同平面图。
建筑剖面图——剖切位置和数量
剖面图的剖切部位和数量应根据房屋的用途或设计深 度，在平面图上选择能反映全貌、构造特征以及有代 表性的部位剖切；剖切面的位置一般为横向或纵向， 应选择在房屋内部构造比较复杂或有代表性的部位， 如门窗洞口和楼梯间等位置，剖视的剖切符号标注在 一层平面图中。
②表 明 建筑物各主要承重 构件间的相 与 关 系，各层梁、板及其与墙、柱的关系，屋 顶结构及天沟构造形式等。
③可表示室内吊 顶，室内 墙面 和地 面的装 修做法、要求、材料等—识读方法（以1-1剖面图为例）

建筑平、立、剖面图抄绘 PPT

剖到的构件轮廓线的线型？ 没有被剖到的可见轮廓线的线型？
不知材料图例时如何表示？
分项任务1 .1.4 建筑平、立、剖面图抄绘
相关资讯
2．断面图 （1）断面图的形 成
剖面图 断面图 常用建筑材料图例
假想用剖切平面将物体的某处切断，仅画出该剖切面与 构件接触部分的图形，这种图就称为断面图。
用来表示构件的断面形状、大小、使用材料等情况。
1．资讯
(1)剖面图的标注要考虑哪几个方面？(2)剖面图有哪几种类别？
(3)断面图的标注要考虑哪几个方面？(4)断面图有哪几种类别？
(5)什么情况下需画出建筑材料图例？
2．决策
分析工程图纸的特点、组成、尺寸，明确手工抄绘施工图的工作重点。
3．计划
对小组成员进行合理分工，制定详细的手工抄绘施工图工作计划。
别
• 如何选择好剖切平面的位置是画好剖面图的
关键。
全剖面图 半剖面图
局部剖面
阶梯剖面图 旋转剖面图
全剖面图
是用一个剖切平面把物体整个 切开后所画出的剖面图。
半剖面图 物体具有对称面时，以中心线（对称
线）为界，将一半画成剖面，以表达物体的 内部形状，另一半画成视图，以表达物体的 外形。
图1-74 杯形基础的半剖面图
• 虚线、单点长画线或双点长画线的线段长度和间隙， 宜各自相等。
• 单点长画线或双点长画线，当在较小图线中绘制有 困难时，可用实线代替。
• 单点长画线或双点长画线的两端，不应是点。点画 线与点画线交接或点画线与其他图线交接时，应是 线段交接。
• 虚线与虚线交接或虚线与其他图线交接时，应是线 段交接。虚线为实线的延长线时，不得与实线连接。
分项任务1 .1.4 建筑平、立、剖面图抄绘
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

中国计划出版社
❖ 《建筑设计资料集（一）》 中国建工出版社
❖ 《房屋制图统一标准》
选择=结果
汇报结束 谢谢观看！ 欢迎提出您的宝贵意见！
平面图
绘制内容： a、墙体（粗线）粘土砖的大小：53×115×240
平面图
b、门（如：平开门、折叠门、移门、旋转门、卷帘门等） 平开门：1.单开门（宽700－1000）
2.双开门（宽1200－2000） 高度：约2米
c、窗： 1.普通窗（有窗台的窗） 2.高窗 (虚线：不可见的轮廓线）
d 、门洞
建筑视图与制图规范
教学目的
具有初步的识图、制图的能力 通过模型的制作建立图纸与空间的转换 理解并建立一定的空间概念
前言
建筑图纸是建筑师沟通和交流的平台，是一门工程语言
建筑平、立、剖面图
建筑平面、立面、剖面的概念
用三面投影可以得到建筑物几个面的外观 Nhomakorabea水平投影产生
的视图为屋顶平面图，正面和侧面投影所得的视图为立面图。 立面有正立面和侧立面之分，正立面往往是建筑物的主要立面。 立面也可以按朝向分为东立面、西立面、南立面、北立面。
e、踏步 h+b=450 2h+b=600~620 一般B=300,H=150
f 、标高:每个楼层不同的高度需要标高 g、高差线
立面图
绘图内容：a 通过线条的粗细层次体现建筑的主次、前后的关系 b 体现建筑外形的比例、特点及质感 (立面与平面相对应） c 通过配景体现建筑的尺度和前后关系，并增强美感 立面线型：根据情况可以多种线型
确定好外框线、 内框线
594 1cm
排版
2.5cm
计算好平面图
立面图、剖面
图的外围最大
尺寸，在内框
线内合理均衡
构图
平面图 立面图
1cm
剖面图 420
立面图
1cm
平面图的画法
建筑平面图是建筑 图的核心，其作图 步骤如下： (1)先作墙体的中心 稿线； (2)以稿线为基础作 墙的内外侧线； (3)定出门窗和台阶 的位置； (4)加深、加粗墙体 的剖断线。
2工程字体:用简化的仿宋字
A4
210×297
尺寸和比例
❖ 尺寸：表示物体的长宽高
单位：总平面图、标高
米
m
其它 毫米
mm
尺寸数字 尺寸界线 高约3mm
∠45°
尺寸线 尺寸起止符号
尺寸组成
❖比例 ：建筑物缩小n倍数 绘成图纸
1：50
图纸上2cm 建筑物1m
书写格式
绘图步骤
图框
本次作业图纸纸张大小为594x420（mmxmm）
剖切符号的画法
剖切符号由互相垂直的剖 切位置线和剖视方向线组 成，用粗实线绘制。剖切 位置线的长度为6-10 mm， 剖视方向线的长度为4-6 mm。剖切符号不应与图线 相交接，数字应标在剖视 方向线的端部或一侧。转 折的剖切位置线，在转折 处为了避免与其他图线相 混，可在转角外侧加注相 同的编号数字。
剖面图
绘图内容:
a、剖切到的室内外地面、楼面层、屋顶层、内外墙、女
儿墙等用粗线表示；剖切到的门窗用细线表示；
b、未剖切到的可见部分，如看的墙面及其凹凸轮廓、门窗、
台阶等用细线表示；
c、标注竖直方向的尺寸和标高。
建筑制图国家标准及规定画法
1 图纸幅面的大小规定
A0
A1
A2
A3
841×1189 594×841 420×594 297×420
画平面的步骤
a、确定墙轴线，画出墙的厚度，表示门窗开口的位置、 宽窄以及门的开启方向。
b、表示出室内家具陈设及地面处理 c、画出室外 环境，包括
树、 绿地踏
步地面
d 、分出 线条等级
e 、尺寸 文字说明
图名比例
画立面图的步骤:
a、画出室外地坪线，由平面图引出外轮廓线，挑檐线以及 墙体转折面、门窗洞口的位置。 b、由剖面图截取墙体、 各层窗台、窗顶的高度， 在水平方向定出位置。 画出门洞、雨逢、台阶、 阳台、花池等等 c、画出细部，包括门窗 分格线，墙面装修线等 d 、分出线条等级 注出各部分的标高， 文字说明及图名，比例。
剖面图的画法
剖面图的绘制可参考 立面图，作图步骤如下： (1) 先 作 出 地 平 线 ， 然 后在其上作剖切部分的 墙体和屋面稿线，定出 墙厚和屋面厚，并作出 未剖切到的墙、屋顶等 的投影线； (2) 定 出 门 窗 和 台 阶 的 位置； (3) 加 深 图 线 ， 剖 切 到 的部分应该用粗线，其 余部分的图线与立面图 的线条相同； (4) 在 平 面 图 上 标 注 剖 切符号。
画剖面图的步骤:
a、图定位好以后画出所剖到的墙的定位轴线，室内外地面， 各层楼面及层面的高度线； b、然后放出各轴线墙
的墙厚线和各层楼面、 屋面的厚度线； c、高度方向定出门、窗 洞口、过梁、圈梁、 雨蓬、花池、阳台等； d、检查无误后，按剖面 图图线要求上墨。 e、标注尺寸，标注各层 标高以及各构件标高、 尺寸。
作业（请在下次上课前 准备好以下文具）
❖ 图板 A2图板 ❖ 图纸 绘图纸 ❖ 尺 丁字尺一把，三角板一副 ❖ 笔 针管笔一套（0.5 0.25 0.18，建议买品牌）
铅笔（2H） ❖ 其他 胶带、橡皮、擦图片、3寸底纹笔、平行尺、 比例尺、双面刀片、《房屋制图统一标准》
参考书目： ❖ 《建筑制图标准汇编》
立面图的画法
立面图可以平面图为 基础绘制，作图步骤 如下： (1)作墙的外侧线，定 出门窗位置，量出屋 顶高度和出檐尺寸； (2)加深图线并分出线 条等级。
根据制图的要求， 立面图上的地平线应 最粗最深，外轮廓线 次之；主要层次线粗 细应适中(如檐口线、 柱子线等)，次要层次 线(如门窗的外框线等) 次之；门窗内框线、 墙面材料分格线和踢 脚线等应最细最淡。
上视图
仅用建筑物的外观图不 能完全反映建筑物，还 必须加上内部平面和剖 面图表示建筑物的内部 情况。
前视图
侧视图
平面图
南立面图
东立面图
剖视图
2) 若选择一个平行于侧面的铅垂面将建筑物剖切开， 移去一部分，另一部分剖切断面的正投影图就能反映建 筑物的内部层次变化，该图称为建筑物的剖面图，剖切 位置一般应选在内部结构有代表性的或空间变化较复杂 的部位，且剖面位置根据需要可以转折一次。
