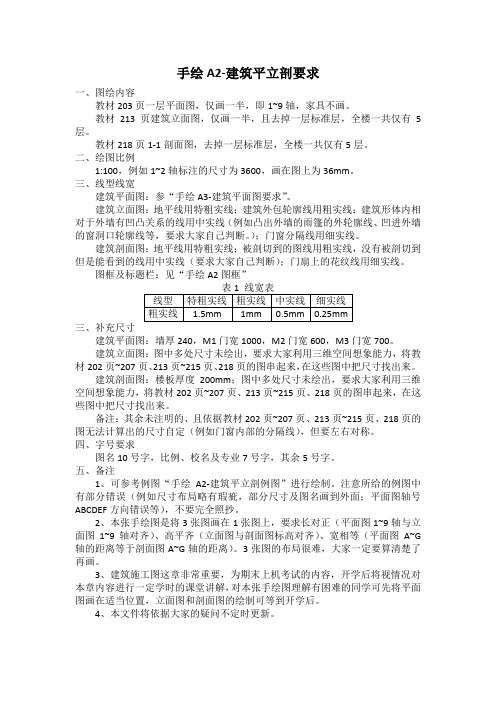

手绘A2-建筑平立剖要求一、图绘内容教材203页一层平面图，仅画一半，即1~9轴，家具不画。
教材213页建筑立面图，仅画一半，且去掉一层标准层，全楼一共仅有5层。
教材218页1-1剖面图，去掉一层标准层，全楼一共仅有5层。
二、绘图比例1:100，例如1~2轴标注的尺寸为3600，画在图上为36mm。
三、线型线宽建筑平面图：参“手绘A3-建筑平面图要求”。
建筑立面图：地平线用特粗实线；建筑外包轮廓线用粗实线；建筑形体内相对于外墙有凹凸关系的线用中实线（例如凸出外墙的雨篷的外轮廓线、凹进外墙的窗洞口轮廓线等，要求大家自己判断。
）；门窗分隔线用细实线。
建筑剖面图：地平线用特粗实线；被剖切到的图线用粗实线，没有被剖切到但是能看到的线用中实线（要求大家自己判断）；门扇上的花纹线用细实线。
图框及标题栏：见“手绘A2图框”三、补充尺寸建筑平面图：墙厚240，M1门宽1000，M2门宽600，M3门宽700。
建筑立面图：图中多处尺寸未绘出，要求大家利用三维空间想象能力，将教材202页~207页、213页~215页、218页的图串起来，在这些图中把尺寸找出来。
建筑剖面图：楼板厚度200mm；图中多处尺寸未绘出，要求大家利用三维空间想象能力，将教材202页~207页、213页~215页、218页的图串起来，在这些图中把尺寸找出来。
备注：其余未注明的、且依据教材202页~207页、213页~215页、218页的图无法计算出的尺寸自定（例如门窗内部的分隔线），但要左右对称。
四、字号要求图名10号字，比例、校名及专业7号字，其余5号字。
五、备注1、可参考例图“手绘A2-建筑平立剖例图”进行绘制。
注意所给的例图中有部分错误（例如尺寸布局略有瑕疵，部分尺寸及图名画到外面；平面图轴号ABCDEF方向错误等），不要完全照抄。
2、本张手绘图是将3张图画在1张图上，要求长对正（平面图1~9轴与立面图1~9轴对齐）、高平齐（立面图与剖面图标高对齐）、宽相等（平面图A~G 轴的距离等于剖面图A~G轴的距离）。
第1讲建筑平⽴剖⾯设计和识图的基本知识2 建筑平、⽴、剖⾯设计和识图的基本知识预备知识：1.正投影的知识；2.剖⾯图的画法及相应知识；3.建筑尺⼨的标注和建筑图例的熟悉。
章节组成：2.1 建筑平⾯设计和识图的基本知识2.2 建筑⽴⾯设计和识图的基本知识2.3 建筑剖⾯设计和识图的基本知识主要知识点：建筑平⾯组成、⽴⾯设计⽅法、建筑层⾼和净⾼、平、⽴、剖⾯图的主要内容、平⾯图外部尺⼨标注、⽴⾯图的命名、剖⾯图的剖切位置2.1 建筑平⾯设计和识图的基本知识2.1.1 建筑平⾯的组成使⽤部分：包括主要使⽤房间和辅助使⽤房间。
交通联系部分：包括⽔平交通联系部分(⾛廊、过道等)、垂直交通联系部分(楼梯、坡道、电梯、⾃动扶梯等)和交通联系枢纽部分(门厅、过厅等)。
结构部分：具体墙体、柱⼦等。
1.门厅 2．展厅 3．会客厅 4．阶梯教室 5．电话室 6．化学试验室 7．空模活动室 8．海模活动室 9．锅炉房 10．男厕 11．化学仪器室 12.化学办公室 13．空模仓库 14．海模仓库 15．配电室16．更⾐室 17．⼥厕 18．休息室 19．庭院 20．办公室图2-1 少年宫平⾯⽰意图2.1.2 建筑平⾯图的识读１、建筑平⾯图的形成：建筑平⾯图是⼀幢建筑的⽔平剖⾯图。
假想⽤⼀⽔平的剖切平⾯，沿着房屋门窗洞⼝的位置，将房屋⽔平切开，移⾛上部分，作出切⾯以下部分的⽔平投影图，即为建筑平⾯图。
对于楼房，⼀般应该每⼀层都画⼀个平⾯图或作标准层平⾯图。
２、⽤途：建筑平⾯图是施⼯放线、砌筑墙体、安装门窗、室内装修、安装设备及编制预算、施⼯备料等的重要依据。
３、建筑平⾯图的主要内容和识读⽅法（１）看图名、⽐例从中了解平⾯图层次及图例，绘制建筑平⾯图的⽐例有1:50、1:100、1:200、1:300，常⽤1:100。
（2）看图中定位轴线编号及其间距（3）看房屋平⾯形状和内部墙的分隔情况（4）看平⾯图的各部分尺⼨外部尺⼨总尺⼨：最外⼀道尺⼨，表⽰建筑物的总长、总宽，即从⼀端外墙⽪到另⼀端外墙⽪的尺⼨。
绘制建筑平、立、剖面图的步骤和方式3.7.1 绘制建筑施工图的目的和要求学会绘制施工图，才能把衡宇的内容及设计用意正确、清楚、明了地表达出来。
同时，进一步熟悉衡宇的构造，提高识读建筑施工图的能力。
绘制施工图时，要认真细致，做到投影正确、表达清楚、尺寸齐全、字体工整、图样布置紧凑、图面整洁清楚、符合制图规定。
3.7.2建筑平、立、剖面图之间的关系对应的统一。
立面图和剖面图高度一致，立面图和平面图相应的长度关系一致。
3.7.3画图步骤：(1) 画图工具、图纸的准备；(2) 熟悉衡宇的概况、肯定图样比例和数量；(3) 合理布置图面；(4) 打草稿；(5) 检查加深；(6) 注写尺寸、图名、比例和各类符号；(7) 填写题目栏；(8) 清洁图面，擦去没必要要的作图线和脏痕3.7.4 画图中的习惯画法相同方向、相同线型尽可能一次画完，以避免三角板、丁字尺来回移动；相等的尺寸尽可能一次量出；同一方向的尺寸一次量出；铅笔加深或描图上墨顺序：先画上部，后画下部；先画左侧，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。
3.7.5.1 平面图的画法步骤画定位轴线，墙、柱轮廓线，如图(a)定门窗洞的位置，画细部。
如楼梯、台阶、洗手间、散水、明沟、花池等，如图(b)按前述画图方式中的要求检查、加深图线画剖切位置线、尺寸线、标高符号、门的开启线并标注定位轴线、尺寸、门窗编号，注写图名、比例及其他文字说明，如图(c)图线加深粗实线——对剖切到的墙、柱等的截面轮廓线等用；中实线——门的开启线（45°斜线）及其他未剖切到的构造轮廓线、尺寸起止符号等用；细实线——其余如尺寸线、尺寸界限等用。
尺寸标注（1）尺寸线：尺寸线用细实线绘制，并与被注长度平行；距图样最外轮廓线之间的距离不宜小于10mm。
平行排列的尺寸线的距离为7~10mm，并维持一致；（2）尺寸界限：尺寸线一般与被注长度垂直，用细实线绘制，其一端应离开图样轮廓线不小于2mm，另一端超出尺寸线2~3mm；（3）尺寸起止符号：一般用中粗斜短线绘制，其倾斜方向应与尺寸界限成顺时针45°。
