第12章民用建筑三维建模实例本章主要以民用住宅为例，详细介绍住宅类建筑从地面到屋顶、从墙体到门窗、从阳台到楼梯整个结构的三维建模方法和技巧，希望能为爱好或从事三维模型创建的读者提供一点有益的帮助。

有关模型的后期处理（材质铺贴与渲染），读者可以参照第12章的内容，自行练习。

.1 多层平屋顶民用住宅以一个5层平屋顶住宅为例，介绍多层名用住宅的三维建模过程及常用方法。

.1.1 阅读多层住宅建筑施工图首先阅读住宅的建筑施工图，了解建筑物的空间结构、层高、门窗洞口尺寸、楼板厚度、阳台跳出宽度以及其他细部结构尺寸。

图12-1~图12-5分别为一个5层住宅的标准层建筑平面图、屋顶平面图、建筑南立面图、建筑北立面图、建筑东立面图、1-1剖面图。

图12-1 标准层平面图图12-2 建筑南立面图图12-3 建筑北立面图图12-4 建筑右侧立面图图12-5 1-1剖面图图12-6 屋顶平面图.1.2 创建图层在绘制二维建筑图时，为了统一管理、编辑各类图线，通常设置不同的图层，将类别相同的图线放在同一图层上。

三维绘图也要设置不同的图层，将具有相同特性、材质的实体对象放在相同的图层上，这样，不仅方便图形对象的统一管理和编辑，更方便后期的材质铺贴。

一般住宅的CAD三维建模文件，可以创建以下几个图层，如表12-1所示。

注意，图层的颜色最好有所区分，这样可方便区分不同图层的图形对象；图层的线型和线宽和三维模型关系不大，所以，图层的线型可以均设为“实线（continuous）”，图层的线宽均为“默认”。

表12-1 图层设置.1.3 创建一层的墙体多层住宅的一~五层的墙体、门窗布局完全相同，所以先创建一层的墙体，其余楼层可以通过【复制】命令完成。

可以按照以下操作步骤进行一层墙体的创建。

1. 绘制标准层建筑平面图将当前视图置为【俯视】，当前图层置为“墙体”图层。

按照图12-1中给定的尺寸绘制一层墙体的平面布置图。

注意，因为需要利用墙体断面来拉伸墙体，所以，每个封闭的墙体断面都必须符合拉伸的条件。

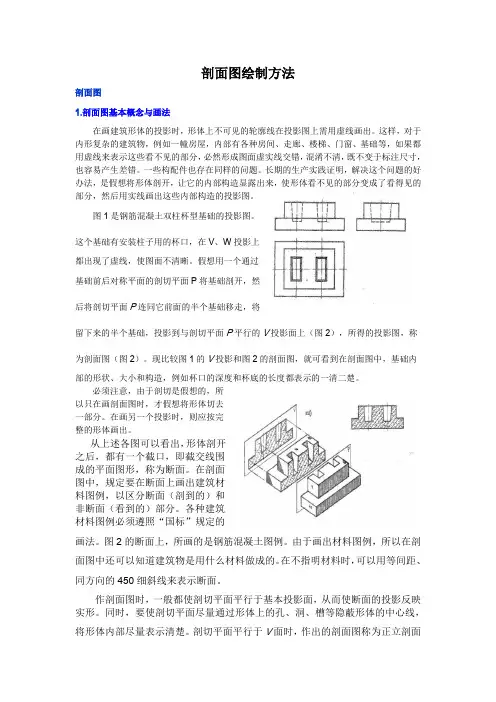

剖面图绘制方法剖面图1.剖面图基本概念与画法在画建筑形体的投影时，形体上不可见的轮廓线在投影图上需用虚线画出。

这样，对于内形复杂的建筑物，例如一幢房屋，内部有各种房间、走廊、楼梯、门窗、基础等，如果都用虚线来表示这些看不见的部分，必然形成图面虚实线交错，混淆不清，既不变于标注尺寸，也容易产生差错。

一些构配件也存在同样的问题。

长期的生产实践证明，解决这个问题的好办法，是假想将形体剖开，让它的内部构造显露出来，使形体看不见的部分变成了看得见的部分，然后用实线画出这些内部构造的投影图。

图1是钢筋混凝土双柱杯型基础的投影图。

这个基础有安装柱子用的杯口，在V 、W 投影上都出现了虚线，使图面不清晰。

假想用一个通过基础前后对称平面的剖切平面P 将基础剖开，然后将剖切平面P 连同它前面的半个基础移走，将留下来的半个基础，投影到与剖切平面P 平行的V 投影面上（图2），所得的投影图，称为剖面图（图2）。

现比较图1的V 投影和图2的剖面图，就可看到在剖面图中，基础内部的形状、大小和构造，例如杯口的深度和杯底的长度都表示的一清二楚。

必须注意，由于剖切是假想的，所以只在画剖面图时，才假想将形体切去一部分。

在画另一个投影时，则应按完整的形体画出。

从上述各图可以看出，形体剖开之后，都有一个截口，即截交线围成的平面图形，称为断面。

在剖面图中，规定要在断面上画出建筑材料图例，以区分断面（剖到的）和非断面（看到的）部分。

各种建筑材料图例必须遵照“国标”规定的画法。

图2的断面上，所画的是钢筋混凝土图例。

由于画出材料图例，所以在剖面图中还可以知道建筑物是用什么材料做成的。

在不指明材料时，可以用等间距、同方向的450细斜线来表示断面。

作剖面图时，一般都使剖切平面平行于基本投影面，从而使断面的投影反映实形。

同时，要使剖切平面尽量通过形体上的孔、洞、槽等隐蔽形体的中心线，将形体内部尽量表示清楚。

剖切平面平行于V 面时，作出的剖面图称为正立剖面图，可以用来代替原来带虚线的正立面图；剖切平面平行于W面时，所作的剖面图称为侧立剖面图，也可以用来代替侧立面图。

平面图、立面图、剖面图全方位看懂图纸01建筑平面图一、建筑平面图的形成和用途1、建筑平面图的形成建筑平面图是用一个假想的水平剖切平面沿略高于窗台的位置剖切房屋，移去上面部分，剩余部分向水平面做正投影，所得的水平剖面图，称为建筑平面图，简称平面图。

2、建筑平面图表达的内容建筑平面图反映新建建筑的平面形状、房间的位置、大小、相互关系、墙体的位置、厚度、材料、柱的截面形状与尺寸大小，门窗的位置及类型。

3、建筑平面图的用途是施工放线、砌墙、安装门窗、室内外装修及编制工程预算的重要依据，是建筑施工中的重要图纸。

二、建筑平面图的图示方法1、建筑平面图的数量一般情况下，房屋有几层，就应画几个平面图，并在图的下方注写相应的图名。

由于多（高）层房屋其中间层构造、布置情况基本相同，画一个平面图即可。

2、建筑平面图的图线平面图实质上是剖面图，被剖切平面剖切到的墙、柱等轮廓线用粗实线表示。

未被剖切到的部分如室外台阶、散水、楼梯以及尺寸线等用细实线表示。

门的开启线用细实线表示。

3、建筑平面图的比例建筑平面图常用的比例是1：50、1：100或1：200。

其中1：100使用最多。

三、建筑平面图的图示内容1．表示所有轴线及其编号、以及墙、柱、墩的位置、尺寸。

2．表示出所有房间的名称及其门窗的位置、编号、与大小。

3．注出室内外的有关尺寸及室内楼地面的标高。

4．表示电梯、楼梯的位置及楼梯上下行方向及主要尺寸。

5．表示阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消防梯、雨水管、散水、排水沟、花池等位置及尺寸。

6．画出室内设备，如卫生器具、水池、工作台、隔断及重要设备的位置、形状。

7．表示地下室、地坑、地沟、墙上预留洞、高窗等位置尺寸。

8．在底层平面图上还应该画出剖面图的剖切符号及编号9．标注有关部位的详图索引符号。

10．底层平面图左下方或右下方画出指北针。

11．屋顶平面图上一般应表示出：女儿墙、檐沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其它构筑物、索引符号等。

6.3 建筑平面图假想用一水平剖切面沿门窗洞的位置将房屋剖切后，对剖切面以下部分作出的水平剖面图，即为建筑平面图，简称平面图。

它反映房屋的平面形状、大小和房间的布置，墙(柱）的位置、厚度和材料，门窗的类型等。

图形放大上一页下一页播放动画一般地，房屋有几层，就应画出几个平面图,并在图的下方注明相应的图名，如底层平面图、二层平面图等等.此外，还有屋面平面图，是房屋顶面的水平投影（对于较简单的房屋可不画出）。

图形放大上一页下一页播放动画习惯上，如上下各层的房间数量、大小和布置都一样时,则相同的楼层可用一个平面图表示，称为标准层平面图.如建筑平面图左右对称时，亦可将两层平面画在同一个图上，左边画出一层的一半，右边画出另一层的一半，中间用一对称符号作分界线，并在图的下方分别注明图名。

如建筑平面较长较大时,可分段绘制，并在每个分段平面的右侧绘出整个建筑外轮廓的缩小平面，明显表示该段所在位置.平面图上的断面，当比例大于1：50时,应画出其材料图例和抹灰层的面层线.如比例为1：100--1:200时，抹灰层面线可不画,而断面材料图例可用简化画法（如砖墙涂红色,钢筋混凝土涂黑色等).建筑平面图图示内容1. 从图名可了解到该图是底层平面图，比例是1:100。

2。

在图中有一个指北针符号，说明房屋座北朝南(上北下南）。

图形放大上一页下一页播放动画3. 从平面图的形状与总长总宽尺寸，可计算出房屋的用地面积。

4。

从图中墙的位置及分隔情况和房间的名称，可了解到房屋内部各房间的配置、用途数量及其相互间的联系情况。

图形放大上一页下一页5。

从图中定位轴线的编号及其间距，可了解到各承重构件的位置及房间的大小。

本例的横向轴线为1至9，竖向轴线为A至E。

其中为A轴线后的第一条附加轴线.图形放大上一页下一页6. 图中注有外部和内部尺寸，可了解到各房间的开间、进深、外墙与门窗及室内设备的大小和位置。

外部尺寸一般在图形的下方及左侧分三道注写：第一道尺寸表示外轮廓的总尺寸,即从一端外墙边到另一端外墙边的总长和总宽。

1 平面图4.1.1 平面图的方向宜与总图方向一致。

平面图的长边宜与横式幅面图纸的长边一致。

4.1.2 在同一张图纸上绘制多于一层的平面图时，各层平面图宜按层数由低向高的顺序从左至右或从下至上布置。

4.1.3 除顶棚平面图外，各种平面图应按正投影法绘制。

4.1.4 建筑物平面图应在建筑物的门窗洞口处水平剖切俯视（屋顶平面图应在屋面以上俯视），图内应包括剖切面及投影方向可见的建筑构造以及必要的尺寸、标高等，如需表示高窗、洞口、通气孔、槽、地沟及起重机等不可见部分，则应以虚线绘制。

4.1.5 建筑物平面图应注写房间的名称或编号。

编号注写在直径为6mm细实线绘制的圆圈内，并在同张图纸上列出房间名称表。

4.1.6 平面较大的建筑物，可分区绘制平面图，但每张平面图均应绘制组合示意图。

各区应分别用大写拉丁字母编号。

在组合示意图中要提示的分区，应采用阴影线或填充的方式表示。

4.1.7 顶棚平面图宜用镜像投影法绘制。

4.1.8 为表示室内立面在平面图上的位置，应在平面图上用内视符号注明视点位置、方向及立面编号（图4.1.8）。

符号中的圆圈应用细实线绘制，根据图面比例圆圈直径可选择8～12mm。

立面编号宜用拉丁字母或阿拉伯数字。

内视符号如下所示：2 立面图4.2.1 各种立面图应按正投影法绘制。

4.2.2 建筑立面图应包括投影方向可见的建筑外轮廓线和墙面线脚、构配件、墙面做法及必要的尺寸和标高等。

4.2.3 室内立面图应包括投影方向可见的室内轮廓线和装修构造、门窗、构配件、墙面做法、固定家具、灯具、必要的尺寸和标高及需要表达的非固定家具、灯具、装饰物件等（室内立面图的顶棚轮廓线，可根据具体情况只表达吊平顶或同时表达吊平顶及结构顶棚）。

4.2.4 平面形状曲折的建筑物，可绘制展开立面图、展开室内立面图。

圆形或多边形平面的建筑物，可分段展开绘制立面图、室内立面图，但均应在图名后加注“展开”二字。

4.2.5 较简单的对称式建筑物或对称的构配件等，在不影响构造处理和施工的情况下，立面图可绘制一半，并在对称轴线处画对称符号。
