总平面、平、立、剖面图

建筑施⼯图的识读，平⾯图、⽴⾯图、剖⾯图识读要点及注意事项建筑⼯程施⼯图是⽤来指导施⼯的⼀整套图纸，它将拟建房屋的内外形状、⼤⼩以及各部分的构造、结构、装饰、设备等，按照建筑⼯程制图的规定，⽤投影⽅法详细准确的表⽰出来。

建筑⼯程施⼯图按照专业分⼯不同，可分为建筑施⼯图、结构施⼯图、设备施⼯图。

在前期还应提供岩⼟⼯程详细勘察报告。

施⼯图的图⽰⽅法与常⽤符号1）⽐例建筑的形体庞⼤⽽复杂，绘图时需要⽤各种不同的⽐例，对于整座建筑物和建筑局部详图⼀般缩⼩画出。

常⽤⽐例的选⽤见下表：2）定位轴线及编号3）标⾼符号4）索引符号与详图符号5）常⽤建筑材料图例（⼆）、建筑施⼯图建筑施⼯图识读要点1、建筑施⼯图中的图样是依据正投影法原理绘制的。

2、房屋的平、⽴、剖⾯图采⽤⼩⽐例绘制，对⽆法表达清楚的部分，采⽤⼤⽐例绘制的建筑详图来进⾏表达。

3、房屋构、配件以及所使⽤的建筑材料均采⽤国标规定的图例或代号来表⽰。

4、为了使建筑施⼯图中的各图样重点突出、活泼美观，采⽤了多种线型来绘制。

施⼯总说明1）施⼯说明：主要说明⼯程的设计概况，⼯程做法中采⽤的标准图集代号，以及在施⼯图中不易⽤图样⽽必须采⽤⽂字加以表达的内容，如材料的选⽤、饰⾯的颜⾊、环保要求、施⼯注意事项、采⽤新材料、新⼯艺的情况等。

2）⼯程做法表：是对建筑物各部位构造、做法、层次、选材、尺⼨、施⼯要求等的详细说明。

是现场施⼯和备料、施⼯监理、⼯程预决算的重要技术⽂件。

3）门窗表：⼀栋房屋所使⽤的门窗，在设计时应将其列表，反映门窗的类型、编号、数量、尺⼨规格等相应内容，以备施⼯预算所需。

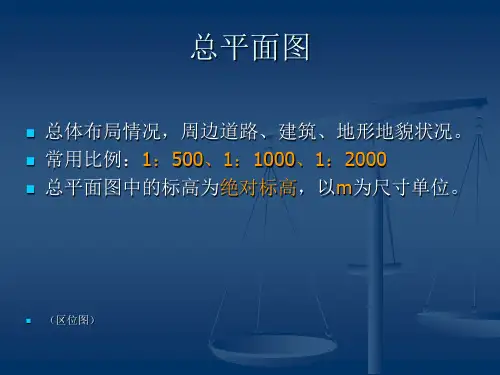

总平⾯图总平⾯图的基本内容：1. 表明新建建筑物、原有房屋、构筑物等的具体位置。

2. 图例、名称和绘图⽐例。

建筑物、构筑物等均采⽤图例来表⽰,并注明建筑物、构筑物的名称。

建筑总平⾯图的绘制⽐例⼀般采⽤ 1：500、1：1000、1：2000。

3. 表明标⾼。

建筑物⾸层地⾯标⾼、室外地坪标⾼。

建筑平面图、立面图、剖面图介绍01建筑平面图1、建筑平面图的形成建筑平面图是用一个假想的水平剖切平面沿略高于窗台的位置剖切房屋，移去上面部分，剩余部分向水平面做正投影，所得的水平剖面图，称为建筑平面图，简称平面图。

2、建筑平面图表达的内容建筑平面图反映新建建筑的平面形状、房间的位置、大小、相互关系、墙体的位置、厚度、材料、柱的截面形状与尺寸大小，门窗的位置及类型。

3、建筑平面图的用途是施工放线、砌墙、安装门窗、室内外装修及编制工程预算的重要依据，是建筑施工中的重要图纸。

1、建筑平面图的数量一般情况下，房屋有几层，就应画几个平面图，并在图的下方注写相应的图名。

由于多（高）层房屋其中间层构造、布置情况基本相同，画一个平面图即可。

2、建筑平面图的图线平面图实质上是剖面图，被剖切平面剖切到的墙、柱等轮廓线用粗实线表示。

未被剖切到的部分如室外台阶、散水、楼梯以及尺寸线等用细实线表示。

门的开启线用细实线表示。

3、建筑平面图的比例建筑平面图常用的比例是1：50、1：100或1：200。

其中1：100使用最多。

1．表示所有轴线及其编号、以及墙、柱、墩的位置、尺寸。

2．表示出所有房间的名称及其门窗的位置、编号、与大小。

3．注出室内外的有关尺寸及室内楼地面的标高。

4．表示电梯、楼梯的位置及楼梯上下行方向及主要尺寸。

5．表示阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消防梯、雨水管、散水、排水沟、花池等位置及尺寸。

6．画出室内设备，如卫生器具、水池、工作台、隔断及重要设备的位置、形状。

7．表示地下室、地坑、地沟、墙上预留洞、高窗等位置尺寸。

8．在底层平面图上还应该画出剖面图的剖切符号及编号9．标注有关部位的详图索引符号。

10．底层平面图左下方或右下方画出指北针。

11．屋顶平面图上一般应表示出：女儿墙、檐沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其它构筑物、索引符号等。

（一）底层平面图的识读1．了解平面图的图名、比例。

建筑工程五图建筑工程是指以建筑物为主体，由土木工程、水利工程和交通运输工程等多学科交叉的综合性工程。

对于建筑工程的设计、施工和管理，图纸是不可或缺的工具。

在建筑工程中，图纸能够准确展示设计意图，指导施工和工程管理，确保工程质量和效率。

本文将介绍建筑工程中常见的五种图纸，分别是平面图、立面图、剖面图、细部图和施工图。

一、平面图平面图是建筑工程中最常见的一种图纸。

它以水平面为参考，将建筑物在地面上的布局和空间分布展现出来。

平面图包括建筑物的外形轮廓、内部房间划分、主要设备和管道的位置等信息。

平面图不仅用于设计阶段，还在施工过程中提供了施工队伍的指导，以确保建筑物的准确建造。

二、立面图立面图是建筑工程中展示建筑物各个面向外观的图纸。

通过立面图，可以展示建筑物的形状、立面比例、窗户和门的位置等关键细节。

立面图对于建筑物的外观设计非常重要，能够帮助设计师和业主直观了解建筑物的外观效果，保证设计方案的实际实现。

三、剖面图剖面图是建筑工程中展示建筑物内部结构和垂直切面的图纸。

通过剖面图，我们可以清晰了解建筑物的分层结构、楼层高度、墙体厚度、结构柱和梁、管道走向等关键信息。

剖面图在建筑物的设计和施工过程中起到了至关重要的作用，能够帮助设计师和施工人员更好地理解和掌握建筑物的内部构造。

四、细部图细部图是建筑工程中展示建筑物各个部位详细构造的图纸。

通过细部图，我们可以了解建筑物中各个构件的连接方式、材料规格、施工方法等重要信息。

细部图在建筑工程中经常使用，它对于施工人员的指导至关重要，能够确保建筑物的施工质量和结构安全。

五、施工图施工图是建筑工程中指导施工的图纸。

与其他图纸不同，施工图更加详细，包括具体的尺寸、标注、细节设计和施工工艺等。

施工图能够帮助施工方了解建筑物的具体要求和施工时序，从而减少误差和管理风险。

在施工图中，施工方可以了解到每个构件的具体安装方法、施工工艺和质量要求，以确保工程的顺利进行。

总结建筑工程中的五种图纸，即平面图、立面图、剖面图、细部图和施工图，都是建筑设计和施工过程中不可或缺的重要工具。

平面图、立面图、剖面图全方位看懂图纸01建筑平面图一、建筑平面图的形成和用途1、建筑平面图的形成建筑平面图是用一个假想的水平剖切平面沿略高于窗台的位置剖切房屋，移去上面部分，剩余部分向水平面做正投影，所得的水平剖面图，称为建筑平面图，简称平面图。

2、建筑平面图表达的内容建筑平面图反映新建建筑的平面形状、房间的位置、大小、相互关系、墙体的位置、厚度、材料、柱的截面形状与尺寸大小，门窗的位置及类型。

3、建筑平面图的用途是施工放线、砌墙、安装门窗、室内外装修及编制工程预算的重要依据，是建筑施工中的重要图纸。

二、建筑平面图的图示方法1、建筑平面图的数量一般情况下，房屋有几层，就应画几个平面图，并在图的下方注写相应的图名。

由于多（高）层房屋其中间层构造、布置情况基本相同，画一个平面图即可。

2、建筑平面图的图线平面图实质上是剖面图，被剖切平面剖切到的墙、柱等轮廓线用粗实线表示。

未被剖切到的部分如室外台阶、散水、楼梯以及尺寸线等用细实线表示。

门的开启线用细实线表示。

3、建筑平面图的比例建筑平面图常用的比例是1：50、1：100或1：200。

其中1：100使用最多。

三、建筑平面图的图示内容1．表示所有轴线及其编号、以及墙、柱、墩的位置、尺寸。

2．表示出所有房间的名称及其门窗的位置、编号、与大小。

3．注出室内外的有关尺寸及室内楼地面的标高。

4．表示电梯、楼梯的位置及楼梯上下行方向及主要尺寸。

5．表示阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消防梯、雨水管、散水、排水沟、花池等位置及尺寸。

6．画出室内设备，如卫生器具、水池、工作台、隔断及重要设备的位置、形状。

7．表示地下室、地坑、地沟、墙上预留洞、高窗等位置尺寸。

8．在底层平面图上还应该画出剖面图的剖切符号及编号9．标注有关部位的详图索引符号。

10．底层平面图左下方或右下方画出指北针。

11．屋顶平面图上一般应表示出：女儿墙、檐沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其它构筑物、索引符号等。

如何看建筑施工图（平面、立面、剖面图、设计说明。

1 建筑施工图的组成部分1。

建筑施工图的组成部分结构设计第一步就是看懂建筑施工图，建筑专业是整个建筑物设计的龙头,没有建筑设计其他专业也就谈不上设计了,所以看懂建筑施工图就显得格外重要.大体上建筑施工图包括以下部分:图纸目录，门窗表，建筑设计总说明，一层~屋顶的平面图，正立面图，背立面图，东立面图，西立面图，剖面图（视情况，有多个），节点大样图及门窗大样图,楼梯大样图（视功能可能有多个楼梯及电梯）。

作为一个结构设计师必须认真严谨的把建筑图理一遍,不懂的地方需要向建筑及建筑图上涉及的其他专业请建，要做到绝对明了建筑的设计构思和意图。

2。

图纸目录及门窗表图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建筑核对情况。

门窗表相信大家不会陌生，就是门窗编号以及门窗尺寸及做法，这对大家在结构中计算荷载是必不可少的。

3。

建筑设计总说明建筑设计总说明对结构设计是非常重要的，因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据,比如：建筑物所处位置（结构中用以确定设防列度及风载雪载)，黄海标高（用以计算基础大小及埋深桩顶标高等，没有黄海标高,施工中根本无法施工）,墙体做法地面做法楼面做法。

.等等做法（用以确定各部分荷载),总之看建筑设计说明时不能草率，这是结构设计正确与否非常重要的一个环节。

4。

建筑平面图建筑平面图就比较直观了，主要信息就是柱网布置及每层房间功能墙体布置门窗布置楼梯位置等。

而一层平面图在进行上部结构建模中是不需要的(有架空层及地下室等除外），一层平面图是在做基础时使用，至于如何真正的做结构设计本文不详述，这里只讲如何看建筑施工图。

作为结构设计师在看平面图的同时,需要考虑建筑的柱网布置是否合理，不当之处应该讲出理由说服建筑修改,通常不影响建筑功能及使用效果上的修改，建筑也是会同意修改的，如果建筑不改那就只有哭哭再看图（人家是老大，没办法的.。

建筑工程图集建筑工程图集是一种重要的设计工具，它包含了建筑师和工程师在设计和施工过程中所需的各种图纸和细节。

图集的编制和使用对于确保建筑项目的质量和完成时间至关重要。

本文将介绍建筑工程图集的组成部分以及其在建筑行业中的应用。

一、图集的组成部分建筑工程图集通常由多个部分组成，每个部分都有不同的功能和内容。

下面是一些常见的图集部分：1.总平面图：总平面图是建筑项目的鸟瞰图，展示了整个建筑物的布局和占地情况。

它包括建筑物的主要功能区域和交通通道。

2.平面图：平面图展示了建筑物在水平面上的布局，包括各个楼层的房间、门窗位置和走廊等。

平面图对于设计师和施工人员来说是非常重要的参考资料。

3.立面图：立面图展示了建筑物的外立面设计，包括墙体、窗户和门等。

它有助于建筑师和业主了解建筑物的外观和风格。

4.剖面图：剖面图展示了建筑物在垂直方向上的截面，揭示了建筑物内部的结构和布局。

剖面图对于工程师和施工人员来说是非常重要的参考资料。

5.细部图：细部图展示了建筑物各个细节的设计和构造，包括墙角、窗台和楼梯等。

细部图通常需要更加精确和详细的标注。

二、图集的应用建筑工程图集在建筑行业中有着广泛的应用。

下面是一些常见的应用场景：1.设计阶段：在建筑物的设计阶段，建筑师会使用图集来表达他们的设计理念和创意。

图集可以展示建筑物的整体布局和外观，并提供对建筑物各个细节的详细描述。

2.施工阶段：在建筑物的施工阶段，施工队伍需要根据图集进行建筑物的实际施工。

图集可以帮助工人准确地了解建筑物的结构和布局，以便按照图纸的要求进行施工。

3.验收阶段：建筑工程图集也在建筑物的验收阶段起到重要的作用。

验收人员可以根据图集来检查建筑物的设计、施工和安全性能是否符合要求。

4.后期维护：完成建筑物后，工程团队需要对建筑物进行维护和保养。

建筑工程图集可以作为维护指南，提供关于建筑物各个部分的详细信息，以便及时维修和更换。

三、图集的重要性建筑工程图集对于保证建筑项目的质量和完成时间具有重要意义。

6.3 建筑平面图假想用一水平剖切面沿门窗洞的位置将房屋剖切后，对剖切面以下部分作出的水平剖面图，即为建筑平面图，简称平面图。

它反映房屋的平面形状、大小和房间的布置，墙(柱）的位置、厚度和材料，门窗的类型等。

图形放大上一页下一页播放动画一般地，房屋有几层，就应画出几个平面图,并在图的下方注明相应的图名，如底层平面图、二层平面图等等.此外，还有屋面平面图，是房屋顶面的水平投影（对于较简单的房屋可不画出）。

图形放大上一页下一页播放动画习惯上，如上下各层的房间数量、大小和布置都一样时,则相同的楼层可用一个平面图表示，称为标准层平面图.如建筑平面图左右对称时，亦可将两层平面画在同一个图上，左边画出一层的一半，右边画出另一层的一半，中间用一对称符号作分界线，并在图的下方分别注明图名。

如建筑平面较长较大时,可分段绘制，并在每个分段平面的右侧绘出整个建筑外轮廓的缩小平面，明显表示该段所在位置.平面图上的断面，当比例大于1：50时,应画出其材料图例和抹灰层的面层线.如比例为1：100--1:200时，抹灰层面线可不画,而断面材料图例可用简化画法（如砖墙涂红色,钢筋混凝土涂黑色等).建筑平面图图示内容1. 从图名可了解到该图是底层平面图，比例是1:100。

2。

在图中有一个指北针符号，说明房屋座北朝南(上北下南）。

图形放大上一页下一页播放动画3. 从平面图的形状与总长总宽尺寸，可计算出房屋的用地面积。

4。

从图中墙的位置及分隔情况和房间的名称，可了解到房屋内部各房间的配置、用途数量及其相互间的联系情况。

图形放大上一页下一页5。

从图中定位轴线的编号及其间距，可了解到各承重构件的位置及房间的大小。

本例的横向轴线为1至9，竖向轴线为A至E。

其中为A轴线后的第一条附加轴线.图形放大上一页下一页6. 图中注有外部和内部尺寸，可了解到各房间的开间、进深、外墙与门窗及室内设备的大小和位置。

外部尺寸一般在图形的下方及左侧分三道注写：第一道尺寸表示外轮廓的总尺寸,即从一端外墙边到另一端外墙边的总长和总宽。

01建筑平面图1、建筑平面图的形成建筑平面图是用一个假想的水平剖切平面沿略高于窗台的位置剖切房屋，移去上面部分，剩余部分向水平面做正投影，所得的水平剖面图，称为建筑平面图，简称平面图。

2、建筑平面图表达的内容建筑平面图反映新建建筑的平面形状、房间的位置、大小、相互关系、墙体的位置、厚度、材料、柱的截面形状与尺寸大小，门窗的位置及类型。

3、建筑平面图的用途是施工放线、砌墙、安装门窗、室内外装修及编制工程预算的重要依据，是建筑施工中的重要图纸。

1、建筑平面图的数量一般情况下，房屋有几层，就应画几个平面图，并在图的下方注写相应的图名。

由于多（高）层房屋其中间层构造、布置情况基本相同，画一个平面图即可。

2、建筑平面图的图线平面图实质上是剖面图，被剖切平面剖切到的墙、柱等轮廓线用粗实线表示。

未被剖切到的部分如室外台阶、散水、楼梯以及尺寸线等用细实线表示。

点这 .免费下载施工技术资料门的开启线用细实线表示。

3、建筑平面图的比例建筑平面图常用的比例是1：50、1：100或1：200。

其中1：100使用最多。

1．表示所有轴线及其编号、以及墙、柱、墩的位置、尺寸。

2．表示出所有房间的名称及其门窗的位置、编号、与大小。

3．注出室内外的有关尺寸及室内楼地面的标高。

4．表示电梯、楼梯的位置及楼梯上下行方向及主要尺寸。

5．表示阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消防梯、雨水管、散水、排水沟、花池等位置及尺寸。

6．画出室内设备，如卫生器具、水池、工作台、隔断及重要设备的位置、形状。

7．表示地下室、地坑、地沟、墙上预留洞、高窗等位置尺寸。

8．在底层平面图上还应该画出剖面图的剖切符号及编号9．标注有关部位的详图索引符号。

10．底层平面图左下方或右下方画出指北针。

11．屋顶平面图上一般应表示出：女儿墙、檐沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其它构筑物、索引符号等。

（一）底层平面图的识读1．了解平面图的图名、比例。

一套完整的建筑施工图包含哪些图纸建筑工程图纸是用于表示建筑物的内部布置情况，外部形状，以及装修、构造、施工要求等内容的有关图纸。

建筑工程图纸分为建筑施工图、结构施工图、设备施工图。

一、建筑类施工图包含的各专业图纸一套完整的施工图，根据其专业内容或作用的不同，一般分为：1. 图纸目录列出新绘制的图纸、所选用的标准图纸或重复利用的图纸等的编号及名称。

2. 设计总说明（即首页）内容一般应包括施工图的设计依据；本工程项目的设计规模和建筑面积；本项目的相对标高与总图绝对标高的对应关系；室内室外的用料和施工要求说明，如砖和砂浆的强度等级、墙身防潮层、地下室防水、屋面、勒脚、散水、台阶、室内外装修等做法（可用文字说明或用表格说明，也可直接在图上引注或加注索引符号），采用新技术、新材料或有特殊要求的做法说明，门窗表（如门窗类型和数量不多时可在建筑平面图上列出）。

以上各项内容，对于简单的工程，可分别在各专业图纸上写成文字说明3. 建筑施工图（简称建施）包括总平面图、平面图、立面图、剖面图和构造详图。

4. 结构施工图（简称结施）包括结构平面布置图和各构件的结构详图。

1/3 123 下一页尾页5. 建筑装修施工图（简称装修图）对装修要求较高的建筑物应单独画出装修图，包括平面布置、楼地面装修、天花平面、墙柱面装修、节点装修等图样。

6. 设备施工图（简称设施）包括给水排水、采暖通风、电气等设备的平面布置图和详图。

二、施工图分类根据施工图所表示的内容和各工种不同，分为了不同的图件：1、建筑施工图主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修构造和施工要求的图件。

主要图件有：施工首页图、建筑总平面图、建筑平面图、建筑立面图、建筑剖面图和建筑详图（主要详图有外墙身剖面详图、楼梯详图、门窗详图、厨厕详图）。

简称建施。

2、结构施工图主要表示建筑物承重结构的结构类型、结构布置，构件种类、数量、大小及作法的图件。

主要图件有：结构设计说明、结构平面布置图（基础平面图、柱网平面图、楼层结构平面图及屋顶结构平面图和结构详图（基础断面图、楼梯结构施工图、柱、梁等现浇构件的配筋图）。
