CMW Bluetooth Low Energy信令测试_V1.0

  • 格式：pdf
  • 大小：2.04 MB
  • 文档页数：18

<CMW Bluetooth Low Energy 信令测试> 应用指南相关产品:| R&S ®CMW500 |R&S ®CMW270Options_ R&S®CMW-KS600 _ R&S®CMW-KS610 _ R&S®CMW-KS611 _ R&S®CMW-KM610 _ R&S®CMW-KM611<A p p l i c a t i o n N o t e ><L o n g Y i > <D e c .25.2016>-<V 1.0>内容内容1CMW基本使用 (3)1.1产品和选件说明 (3)1.1.1产品选择 (3)1.1.2硬件选件要求 (3)1.1.3软件选件要求 (3)1.2产品和选件说明 (3)2Bluetooth Low Energy信令测试 (6)2.1Direct test mode (6)2.2建立信令连接 (6)2.3测试项目 (9)2.4发射机测试 (10)2.4.1 6.2.1 TRM-LE/CA/01/C (Output power at NOC) (10)2.4.2 6.2.3 TRM-LE/CA/03/C (In-band emissions at NOC) (11)2.4.3 6.3.1 TRM-LE/CA/05/C (Modulation characteristics) (12)2.4.4 6.3.2 TRM-LE/CA/06/C (Carrier frequency offset and drift at NOC) (13)2.5接收机测试 (14)2.5.1 6.4.1 RCV-LE/CA/01/C (Receiver sensitivity at NOC) (14)2.5.2 6.4.6 RCV-LE/CA/06/C (Maximum input signal level) (15)2.5.3 6.4.7 RCV-LE/CA/07/C (PER Report Integrity) (16)3相关资源 (17)<version number>Rohde & Schwarz <Application name> 21CMW基本使用1.1 产品和选件说明1.1.1 产品选择用户可以选择如下CMW产品做Bluetooth的信令测试：CMW500/CMW2701.1.2 硬件选件要求需要配置CMW-B200A/S100A选件。

1.1.3 软件选件要求1.2 产品和选件说明带显示屏的CMW使用带显示屏的CMW的测量可完全通过前面板上的按钮完成，常用的按钮如下所示：不带显示屏的CMW使用不带显示屏的CMW前面板只有DVI显示器接口和其他外设接口，如果要对其进行手动操作，主要有两种方式：1. 外接显示器和USB鼠标/键盘2. 通过LAN口进行远程控制通过这两种方法中任一方法控制CMW时，在屏幕中会出现类似下图的操作软件盘面板，通过鼠标或键盘即可对CMW进行控制，右边的一排功能键实现功能和带显示屏的CMW上按键面板中功能相同。

2Bluetooth Low Energy信令测试2.1 Direct test modeDirect test mode（DTM）为蓝牙低功耗协议规范专门定义的一种Low energy信令测试模式，有别于传统蓝牙的信令测试模式。

信令不是通过RF，而是通过USB口传输，与EUT进行信令的连接和控制，进而进行信令测试。

根据EUT的控制接口类型不同，仪表USB口可直接连接USB接口的EUT或者通过USB转RS232转换器连接具有串口的EUT。

如使用USB转串口的转换器，需要先在仪表的windows系统下安装转换器的驱动，驱动在购买转换器的时候会附有。

驱动安装好了以后，仪表才能够识别到EUT的端口，本文以此种方式为例。

如图为低功耗演示EUT与CMW的连线方式。

不同类型接口的EUT的连接方法可详见“1C105_Bluetooth_LE_DirectTestMode_AppNote_11.2015.pdf”应用文档。

2.2 建立信令连接本文主要介绍信令测试方法测量Bluetooth Low Energy设备。

将设备通过射频线连接到CMW的射频端口，通过按仪器“SIGNAL GEN”键，可以进入到仪器的信令选择界面。

此时选择Bluetooth signaling，并点击下面出现的相应任务，就可以进入到Bluetooth 信令设置界面。

进入信令设置界面以后，可以看到CMW默认为OFF的状态，界面上有一些基本的参数设置，如信道及CMW发射功率，还有Burst Type选择，即Bluetooth设备测试协议版本的选择（基本速率，EDR，Low Energy）。

右下角Config菜单用于所有参数的设置，可根据自己的需要进行参数的设置和选择。

在这里，我们选择Burst Type为Low Energy，在左边EUT Control的界面中可以看到有DTM连接所需要配置的参数。

因为演示终端为带有串口的EUT，所以这里选择HW Interface为USB to RS232 adapter，下面的EUT Comm Protocol根据EUT是否具有可访问的主机接口决定，如具有则选择HCI。

Virtual Com Port为USB接口映射的虚拟串口。

Baud Rate为仪表和EUT之间通信的速率，与具体的EUT相关，本例为57600。

设置好这些参数以后，点击屏幕下方Refresh Devices，仪表会检查可用的虚拟串口，Event Log 里也会有提示。

找到串口以后，点击Connection Check按钮，仪表会给EUT发一个Reset指令并等待其响应，检查是否能通过USB控制EUT。

如果成功，则会出现下图的提示，代表连接已经建立。

然后通过按仪器“MEASURE”键，可以进入到仪器的测量选择界面。

此时选择Bluetooth TX Measurement或者RX Measurement，并点击下面出现的相应按键，就可以进入到Bluetooth发射机或者接收机测试界面。

按ON/OFF将测量界面打开，就可以开始进行Bluetooth发射机或接收机的测量。

后面可以按仪表“Tasks”按键，在信令界面和测量界面之间切换。

下图即是发射机的测量界面，Config菜单包含所有测量相关的参数设置。

2.3 测试项目本文主要针对蓝牙低功耗设备测试协议RF-PHY.TS.4.0.2进行说明，覆盖V4.0/V4.2协议版本。

目前单台CMW能支持的测试项目如下，本文仅介绍单台CMW在NOC条件下测试的项目：发射机测试项目：6.2.1 TRM-LE/CA/01/C (Output power at NOC)6.2.2 TRM-LE/CA/02/C (Output power at EOC)6.2.3 TRM-LE/CA/03/C (In-band emissions at NOC)6.3 TRM-LE/CA/04/C (In-band emissions at EOC)6.3.1 TRM-LE/CA/05/C (Modulation characteristics)6.3.2 TRM-LE/CA/06/C (Carrier frequency offset and drift at NOC)6.3.3 TRM-LE/CA/07/C (Carrier frequency offset and drift at EOC)接收机测试项目：6.4.1 RCV-LE/CA/01/C (Receiver sensitivity at NOC)6.4.2 RCV-LE/CA/02/C (Receiver sensitivity at EOC)6.4.6 RCV-LE/CA/06/C (Maximum input signal level)6.4.7 RCV-LE/CA/07/C (PER Report Integrity)需要外加信号源的测试项目如下：6.4.3 RCV-LE/CA/03/C(C/I and receiver selectivity performance)6.4.4 RCV-LE/CA/04/C (Blocking performance)6.4.5 RCV-LE/CA/05/C (Intermodulation performance)2.4 发射机测试2.4.1 6.2.1 TRM-LE/CA/01/C (Output power at NOC)检测正常工作条件下发射机的最大的峰值和平均功率。

规范定义的测试条件：1. EUT 处于direct testmode（关闭白噪声），PRBS9比特类型，非跳频2. 分别在低、中、高三频点上测量(Channel 0, Channel 19, Channel 39)测试步骤：1.在信令连接界面上选择不跳频，并选择关闭白噪声。

2. 选择Pattern Type的类型为PRBS9。

3.分别在低、中、高三频点(Channel 0, Channel 19, Channel 39)上测量平均功率P AVG和峰值功率P PK。

规范指标：2.4.2 6.2.3 TRM-LE/CA/03/C (In-band emissions at NOC)检测正常工作条件下带内频谱辐射。

规范定义的测试条件：1. EUT处于direct testmode（关闭白噪声），PRBS9比特类型，非跳频2. 分别在低、中、高三频点上测量(Channel 2, Channel 19, Channel 37)测试步骤：1. 在信令连接界面上选择不跳频，并选择关闭白噪声。

2. 选择Pattern Type的类型为PRBS9。

3.在Spectrum ACP界面上，分别在低、中、高三频点(Channel 0, Channel 19, Channel 39)测量。

规范指标：2.4.3 6.3.1 TRM-LE/CA/05/C (Modulation characteristics)检测发射信号的调制特性是否正确。

规范定义的测试条件：1. EUT 处于direct testmode（关闭白噪声），比特类型11110000，非跳频，得到Δf1avg2.比特类型设为10101010，得到Δf2max和Δf2avg3. 分别在低、中、高三频点上测量(Channel 0, Channel 19, Channel 39)测试步骤：1. 在信令连接界面上选择不跳频，并选择关闭白噪声。

合集下载

CMW WLAN非信令测试应用指南

CMW WLAN非信令测试应用指南

<CMW WLAN非信令射频测试>应用指南相关产品:1. R&S CMW5002. R&S CMW2803. R&S CMW270Options：● R&S®CMW-KW650● R&S®CMW-KW651● R&S®CMW-KW656● R&S®CMW-KW010● R&S®CMW-KM650● R&S®CMW-KM651● R&S®CMW-KM652● R&S®CMW-KM653● R&S®CMW-KM656目录1CMW基本使用 (6)1.1产品和选件说明 (6)1.1.1产品选择 (6)1.1.2硬件和软件选件选择 (8)2CMW WLAN非信令射频测试流程 (9)2.1基本测试流程 (9)2.1.1初始化操作 (10)2.1.1.1测试环境搭建 (10)2.1.1.2仪表初始化操作 (10)2.1.1.3待测件初始化操作 (12)2.1.2发射机测试 (13)2.1.2.1设置待测件工作属性 (13)2.1.2.2设置CMW Multi Evaluation功能 (14)2.1.2.3设置待测件进入发射模式 (15)2.1.2.4设置CMW Multi Evaluation进行采样分析 (16)2.1.2.5设置待测件停止发射 (17)2.1.3接收机测试 (18)2.1.3.1设置待测件工作属性并开始接收信号 (19)2.1.3.2设置General Purpose RF Generator功能 (19)2.1.3.3读取待测件接收测试结果 (20)3常见射频测试项目 (21)3.1 2.4GHz ISM应用频段直接序列扩频技术物理层规范【第15章】 (23)3.1.1常用参数设置 (23)3.1.2发射要求 (24)3.1.2.1发射功率等级【15.4.7.1】 (24)3.1.2.2最小输出功率等级【15.4.7.2】 (25)3.1.2.3发射功率控制【15.4.7.3】 (25)3.1.2.4发射频谱模板【15.4.7.4】 (26)3.1.2.5发射中心频率容限【15.4.7.5】 (27)3.1.2.6码片频率容限【15.4.7.6】 (28)3.1.2.7发射功率上升沿和下降沿【15.4.7.7】 (28)3.1.2.8载波抑制【15.4.7.8】 (29)3.1.2.9发射调制准确性【15.4.7.9】 (30)3.1.3接收机要求 (31)3.1.3.1最小接收电平灵敏度【15.4.8.1】 (31)3.1.3.2最大接收电平【15.4.8.2】 (33)3.1.3.3接收邻信道抑制【15.4.8.3】 (33)3.25GHz 频段正交频分复用技术物理层规范【第17章】 (34)3.2.1常用参数设置 (34)3.2.2发射要求 (35)3.2.2.1发射功率等级【17.3.9.1】 (36)3.2.2.2发射频谱模板【17.3.9.2】 (37)3.2.2.3发射杂散【17.3.9.3】 (38)3.2.2.4发射中心频率容限【17.3.9.4】 (38)3.2.2.5符号时钟频率容限【17.3.9.5】 (39)3.2.2.6调制准确性【17.3.9.6】 (40)3.2.2.7发射中心频率泄漏【17.3.9.6.1】 (40)3.2.2.8发射机的频谱平坦度【17.3.9.6.2】 (41)3.2.2.9发射机的星座误差【17.3.9.6.3】 (42)3.2.3接收要求 (43)3.2.3.1最小接收灵敏度【17.3.10.1】 (43)3.2.3.2抗邻道干扰能力【17.3.10.2】 (45)3.2.3.3抗非邻道干扰能力【17.3.10.3】 (45)3.2.3.4最大接收电平【17.3.10.4】 (46)3.3高速率直接序列扩频技术物理层规范【第18章】 (47)3.3.1常用参数设置 (47)3.3.2发射要求【18.4.7】 (48)3.3.2.1发射功率等级【18.4.7.1】 (48)3.3.2.2发射功率控制【18.4.7.2】 (48)3.3.2.3发射频谱模板【18.4.7.3】 (49)3.3.2.4发射中心频率容限【18.4.7.4】 (50)3.3.2.5码片时钟频率容限【18.4.7.5】 (50)3.3.2.6发射功率上升沿和下降沿【18.4.7.6】 (51)3.3.2.7载波抑制【18.4.7.7】 (52)3.3.2.8发射调制精度【18.4.7.8】 (53)3.3.3接收机要求【18.4.8】 (55)3.3.3.1接收灵敏度【18.4.8.1】 (55)3.3.3.2接收最大输入功率【18.4.8.2】 (56)3.3.3.3接收机邻道抑制【18.4.8.3】 (56)3.4增强速率技术物理层规范【第19章】 (57)3.4.1常用参数设置 (57)3.4.2发射要求 (58)3.4.2.1发射功率等级【19.4.7.1】 (58)3.4.2.2发射中心频率容限【19.4.7.2】 (59)3.4.2.3符号时钟频率容限【19.4.7.3】 (60)3.4.2.4发射及调制精度【19.7.2.7】 (61)3.4.2.5发射频谱模板【19.5.4】 (62)3.4.3接收机要求 (64)3.4.3.1接收机灵敏度【19.5.1】 (64)3.4.3.2接收机邻道抑制【19.5.2】 (66)3.4.3.3接收最大输入电平【19.5.3】 (66)3.5高速率技术传输物理层规范【第20章】 (66)3.5.1常用参数设置 (67)3.5.2发射要求 (75)3.5.2.1发射频谱模板【20.3.21.1】 (76)3.5.2.2频谱平坦性【20.3.21.2】 (78)3.5.2.3发射功率【20.3.21.3】 (79)3.5.2.4发射中心频率容限【20.3.21.4】 (80)3.5.2.5符号时钟频率容限【20.3.21.6】 (80)3.5.2.6发射中心频率泄露【20.3.21.7.2】 (81)3.5.2.7发射机星座误差【20.3.21.7.3】 (82)3.5.3接收机要求 (83)3.5.3.1接收机灵敏度【20.3.22.1】 (83)3.5.3.2邻道抑制【20.3.22.2】 (85)3.5.3.3非邻道抑制【20.3.22.3】 (85)3.5.3.4接收最大输入电平【20.3.22.4】 (86)4相关资源 (87)1CMW基本使用1.1 产品和选件说明目前使用CMW来做WLAN测试有两种测试方案：信令方案和非信令方案。

深圳微能信息科技有限公司 VDB1620 蓝牙信标用户手册说明书

深圳微能信息科技有限公司 VDB1620 蓝牙信标用户手册说明书

VDB1620使用手册蓝牙信标VDB1620User ManualBluetooth BeaconVDB1620使用手册蓝牙信标标题/TitleVDB1620User Manual Bluetooth Beacon文档类型/Document type使用手册/User Manual文档编号/Document number WN-21120062版本日期/Revision and date V1.0130-Dec-2021秘密等级/Disclosure restriction公开/Public历史版本/Revision History修订/Revision描述/Description修改人/Modifier日期/Date V1.01初始版本/Initial release谢晓博/Sherman20211230设备清单/Product List设备名称/Device Name型号/Device No.数量/Number备注/Remark蓝牙信标/BluetoothVDB16201PCS带防拆按键/With detachable button Beacon电池/Battery SIZE AA(5号)2PCS南孚Excell工业装，2600mAh95Power保留本文档及本文档所包含的信息的所有权利。

95Power拥有本文档所述的产品、名称、标识和设计的全部知识产权。

严禁没有征得95Power的许可的情况下复制、使用、修改或向第三方披露本文档的全部或部分内容。

95Power对本文档所包含的信息的使用不承担任何责任。

没有明示或暗示的保证，包括但不限于关于信息的准确性、正确性、可靠性和适用性。

95Power可以随时修订这个文档。

可以访问获得最新的文件。

Copyright©2021,深圳市微能信息科技有限公司。

95Power®是深圳市微能信息科技有限公司在中国的注册商标。

95POWER reserves all rights to this document and the information contained herein.Products,names, logos and designs described herein may in whole or in part be subject to intellectual property rights. Reproduction,use,modification or disclosure to third parties of this document or any part thereof without the express permission of95POWER is strictly prohibited.The information contained herein is provided“as is”and95power assumes no liability for the use of the information.No warranty,either express or implied,is given,including but not limited,with respect to the accuracy,correctness,reliability and fitness for a particular purpose of the information.This document may be revised by95power at any time.For most recent documents,visit Copyright©2021,95Power Information Technology Co.,Ltd.95POWER®is a registered trademark of95Power Information Technology Co.,Ltd in China.目录/Contents1.产品介绍/Product introduction (4)1.1VDB1620内部模块介绍/VDB1620Internal Modules (5)1.2VDB1620特性/VDB1620Feature (5)1.3VDB1620应用/VDB1620Application (5)2.硬件参数/Hardware Features (6)3.电池安装指导/Battery installation guide (7)4.软件使用说明//Software Instructions (9)4.1VDB1620开机/Power on (9)4.2扫描蓝牙信标/Scan Bluetooth beacons (9)4.3连接蓝牙信标/Connect Bluetooth beacon (10)4.4配置介绍/Configuration Introduction (11)4.5修改蓝牙信标名称/Modify Bluetooth4.2Beacon Name (12)4.6修改UUID/Modify UUID (13)4.7修改User service data/Modify User service data (14)4.8修改Major、Minor/Modify Major、Minor (15)4.9修改Measured Power/Modify Measured Power (16)4.10修改发射功率/Modify Transmitting Power (17)4.11修改广播间隔/Modify Advertise Interval (18)4.12修改密码/Modify Password (19)4.13切换模式/Switch mode (20)4.14Eddystone配置页面简介/Eddystone configuration page Introduction (21)4.15修改URL/Modify URL (22)4.16修改Other Setting/Modify Other Setting (23)4.17APP下载/Download the APP (25)5.联系方式/Content (26)1.产品介绍/Product introductionVDB1620是一款防拆型资产标签蓝牙信标。

LTE类产品测试方法指导(CMW500)

LTE类产品测试方法指导(CMW500)

-------------精选文档-----------------技术文件技术文件名称：LTE类产品测试方法指导（CMW500）技术文件编号：版本：V1.0共53 页(包括封面)拟制审核会签标准化批准目录1.1 CMW500初始配置设置 (3)1.2最大发射功率测试 (11)1.3最大功率衰减（MPR） (13)1.3附加最大功率衰减（A-MPR） (15)1.3配置UE功率测试 (17)1.4矢量幅度误差EVM（PUSCH） (20)1.5频率误差 (23)1.6占用带宽 (24)1.7 ACLR临道泄露比 (25)1.8绝对功率控制容限 (28)1.9相对功率控制容限 (33)1.10带内发射（InBandEmissions） (39)1.11 IQ Const (41)1.10 EVM vs C（subcarrier） (44)1.11 Spectrum Flatness (45)1.12 Spectrum Emission Mask (47)2.1 LTE Ext.BLER (49)2.2最大输入电平 (53)附录： (54)A．LTE对应频段 (54)B．EVM的计算 (57)C．频谱发射模板的通过判定 (57)D．最大功率衰减的测试目的 (57)E．LTE综测软件使用介绍 (58)F．LTE校准校准环境的搭建 (61)1.1 CMW500初始配置设置针对CMW500的初始化操作进行介绍，主要进行信令下的测试。

初始化设置（1）点击CMW500左上角RESET键，弹出复位界面（2）选择Global菜单下的Reset选项，然后点击Reset按钮确认（3）设置线损，在LTE Signaling界面下点击Config按钮，在RF Settings下选择测试端口以及线损，设置为1.00dB（4）设置功率控制模式，在LTE Signaling界面下点击Config按钮，在Uplink Power Control下选择TX Power Control（TPC），Active TPC Setup选择为Max power模式。

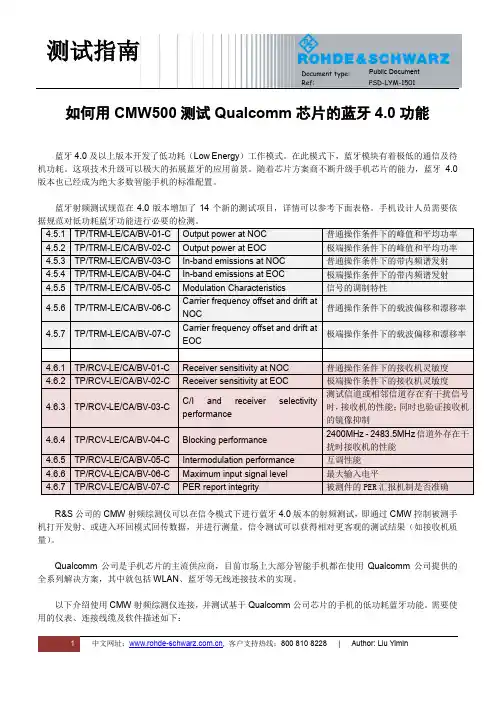

测试指南 CMW测试高通蓝牙4.0
