VoLTE基本原理信令流程与端到端测试

VoLTE基本原理及信令流程VoLTE（Voice over LTE）是一种利用LTE（Long Term Evolution）网络进行语音通信的技术，它基于IP（Internet Protocol）网络传输语音数据。

相比传统的2G和3G网络，VoLTE具有更高的音质和更低的延迟。

1.注册过程：用户开机后，VoLTE终端会与LTE网络建立连接，并向网络注册。

这个过程称为注册过程，用于告知网络该终端支持VoLTE功能。

2.语音呼叫建立：当用户发起语音呼叫时，VoLTE终端会发送SIP INVITE消息给IMS核心网（IMS Core）。

这个消息包含呼叫的目标号码等信息。

IMS Core会根据目标号码找到对应的终端，并发送SIP 180 Ringing消息给呼叫发起方，告知对方被叫正在被呼叫。

3.媒体协商和传输：4.语音呼叫结束：当任意一方终止通话时，VoLTE终端会发送SIP BYE消息给IMS Core，通知对方终止通话。

IMS Core会向对方发送SIP 200 OK消息，然后释放呼叫资源。

在VoLTE信令流程中，还涉及到一些附加功能和协议：- 呼叫转接（Call Transfer）：可以将一通通话转移到另一个终端或另一个网络上。

- 呼叫等待（Call Waiting）：当用户在通话时接到另一个呼叫，可以选择接听或挂断当前通话。

- 呼叫保持（Call Hold）：用户可以将当前通话放置在保持状态，然后接听另一个呼叫。

一旦通话结束，用户可以重新回到保持的通话。

-媒体协商：在语音呼叫建立时，VoLTE终端之间会协商音频编解码方式、传输格式等参数，以确保语音质量和兼容性。

总结起来，VoLTE基于IP网络传输语音数据，利用IMS架构支持语音和其他多媒体服务。

其信令流程包括注册过程、语音呼叫建立、媒体协商和传输，以及语音呼叫结束。

VoLTE还支持一些附加功能和协议，如呼叫转接、呼叫等待和呼叫保持等。

通过VoLTE技术，用户可以在LTE网络上以更高音质和更低延迟进行语音通话。

VOLTE指标及信令流程VOLTE（Voice over LTE）是一种支持语音服务的LTE网络技术。

它通过使用IP数据传输的方式，在现有的LTE网络上实现高质量、高效率的语音通信。

在VOLTE中，语音数据被转换成IP数据包，通过LTE网络传输，并在终端设备上进行重构和还原，从而实现语音通信。

首先，语音质量是衡量VOLTE性能的重要指标之一、它通常由语音抖动和语音丢包率来衡量。

语音抖动是指语音信号在传输过程中出现的时延变化，造成语音的断续或卡顿的现象。

语音丢包率是指在传输过程中语音数据包的丢失情况。

这些因素都会影响到语音的清晰度和连续性，因此需要保证在VOLTE网络中的语音质量能够达到用户的要求。

其次，语音呼叫建立时间也是衡量VOLTE性能的重要指标之一、它包括从拨号到语音呼叫建立的时延，可以体现出VOLTE网络的响应速度和效率。

较短的呼叫建立时间可以为用户提供更好的体验，因此，减少建立时间是提高VOLTE网络性能的一个重要目标。

此外，VOLTE的容量指标也是衡量其性能的重要指标之一、容量指标主要包括语音接入密度和网络拥塞等方面。

语音接入密度是指在一定时间和空间范围内，能够同时支持的语音呼叫数量。

高容量的网络可以支持更多的用户同时进行语音通信，提高网络利用率。

网络拥塞是指当网络负荷过大时，出现的通信资源短缺和性能下降的现象。

减少网络拥塞可以提高VOLTE网络的可靠性和稳定性。

对于VOLTE的信令流程，主要包括以下几个步骤：1. User Equipment (UE) 发送SIP INVITE信令请求进行呼叫发起；2. Access Network (AN) 接收到呼叫请求后，将其转发给VoLTE控制器（VoLTE Controller）；4.IMS检查呼叫请求的合法性，并根据呼叫目标的IP地址查询对应的终端设备；5.IMS发送SIPINVITE信令请求到目标终端设备；6.目标终端设备接收到SIPINVITE信令后，发送SIP200OK信令表示呼叫已接受；7.IMS收到200OK信令后，通知VoLTE控制器，VoLTE控制器进一步通知AN和UE，呼叫已建立；8.语音数据经过LTE网络传输，被转换成IP数据包在终端设备上进行重构和还原，完成语音通信。

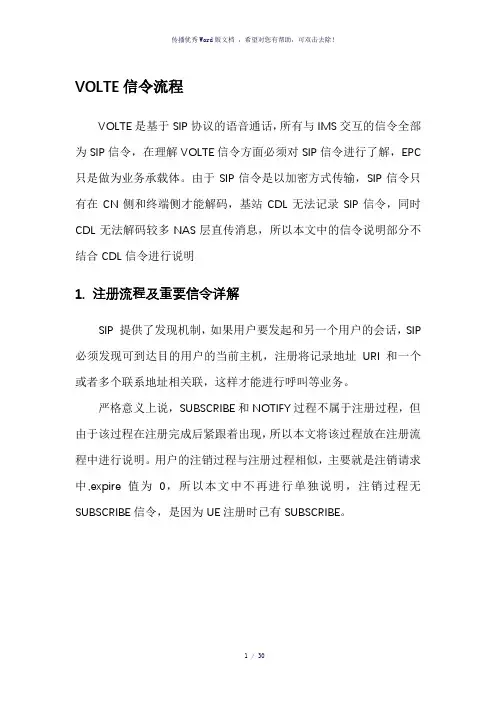

VOLTE信令流程VOLTE是基于SIP协议的语音通话，所有与IMS交互的信令全部为SIP信令，在理解VOLTE信令方面必须对SIP信令进行了解，EPC只是做为业务承载体。

由于SIP信令是以加密方式传输，SIP信令只有在CN侧和终端侧才能解码，基站CDL无法记录SIP信令，同时CDL无法解码较多NAS层直传消息，所以本文中的信令说明部分不结合CDL信令进行说明1.注册流程及重要信令详解SIP 提供了发现机制，如果用户要发起和另一个用户的会话，SIP 必须发现可到达目的用户的当前主机，注册将记录地址URI 和一个或者多个联系地址相关联，这样才能进行呼叫等业务。

严格意义上说，SUBSCRIBE和NOTIFY过程不属于注册过程，但由于该过程在注册完成后紧跟着出现，所以本文将该过程放在注册流程中进行说明。

用户的注销过程与注册过程相似，主要就是注销请求中,expire值为0，所以本文中不再进行单独说明，注销过程无SUBSCRIBE信令，是因为UE注册时已有SUBSCRIBE。

信令说明如下：1.UE进行Attach，建立QCI=9的默认承载，并使用IMS APN建立PDN连接；2.建立立QCI=5的默认承载，用于传送SIP信令；3.UE通过QCI=5的默认承载向IMS发起注册请求；4.P-CSCF通过HSS获知用户信息不在数据库中，便向终端代理回送401 Unauthorized 质询信息，其中包含安全认证所需的令牌；5.终端将用户标识和密码根据安全认证令牌加密后，再次用REGISTER消息报告给P-CSCF服务器；6.P-CSCF将REGISTER 消息中的用户信息解密，验证其合法后，IMS核心网将该用户信息登记到数据库中，并向终端返回成功响应消息200 OK；7.用户向IMS订阅注册事件包8.服务器应答订阅成功9.IMS服务器发送notify消息，由于订阅的用户已经注册，所以IMS服务器回应Notify消息中，状态为active，同时携带XML信息10.终端发送Notify 200表示接收成功注册过程测试信令载图如下：注销过程测试信令截图如下：1)Activate Default EPS Bearer Context Request（QCI=5）该信令是用于建立QCI=5的默认承载，所有SIP信令都通过QCI=5的承载传输，该信令的内容已在该信令前的RRC重配置中附带下来。

VOLTE测试方法及信令培训V4VOLTE测试方法及信令培训V4一、VOLTE测试方法1.网络准备在进行VOLTE测试前，首先需要搭建好LTE网络。

可以使用商用LTE基站设备或者模拟器来模拟真实的LTE网络环境。

2.设置测试场景根据测试需求设置合适的测试场景。

比如可以设置不同的信道条件、不同的网络负载以及不同的网络拓扑结构等。

3.配置测试设备配置VOLTE测试所需的设备，包括测试手机、测试仪、测试服务器等。

测试手机需要支持VOLTE功能，并且能够连接到LTE网络。

4.进行测试进行各种VOLTE测试，包括语音通话质量测试、多用户并发测试、呼叫接通率测试等。

通过对测试结果的分析和比对，评估VOLTE网络的性能和稳定性。

二、VOLTE信令培训1.基本概念2.信令流程VOLTE通话的信令流程包括注册、呼叫建立、通话控制和释放等几个阶段。

在注册阶段，手机通过向IMS注册服务器发送注册请求来建立与IMS的连接。

在呼叫建立阶段，发起呼叫的一方向IMS发送呼叫请求，IMS根据呼叫请求找到被叫方并建立通话连接。

通话控制阶段是指通话过程中的控制信令交换，包括通话保持、通话切换等功能。

通话释放阶段是通话结束后释放通话连接。

3.信令参数在VOLTE通话中，有一些重要的信令参数需要注意。

比如SIP （Session Initiation Protocol）消息中的Call-ID、From、To等字段，用于唯一标识一个通话会话和识别通话参与者。

还有SDP（Session Description Protocol）消息中的音频编码格式、媒体端口等字段，用于描述通话的媒体属性。

4.信令分析工具进行VOLTE信令分析可以使用一些专业的工具。

比如Wireshark，它是一款开源的网络协议分析工具，可以捕获和分析VOLTE通话的信令流程，帮助解决通话质量问题和故障排查。

5.信令排查方法当出现VOLTE通话质量问题时，可以采用排查方法来找出问题的原因。

VOLTE信令流程VOLTE是基于SIP协议的语音通话，所有与IMS交互的信令全部为SIP信令，在理解VOLTE信令方面必须对SIP信令进行了解，EPC 只是做为业务承载体。

由于SIP信令是以加密方式传输，SIP信令只有在CN侧和终端侧才能解码，基站CDL无法记录SIP信令，同时CDL无法解码较多NAS层直传消息，所以本文中的信令说明部分不结合CDL信令进行说明1.注册流程及重要信令详解SIP 提供了发现机制，如果用户要发起和另一个用户的会话，SIP 必须发现可到达目的用户的当前主机，注册将记录地址URI 和一个或者多个联系地址相关联，这样才能进行呼叫等业务。

严格意义上说，SUBSCRIBE和NOTIFY过程不属于注册过程，但由于该过程在注册完成后紧跟着出现，所以本文将该过程放在注册流程中进行说明。

用户的注销过程与注册过程相似，主要就是注销请求中,expire值为0，所以本文中不再进行单独说明，注销过程无SUBSCRIBE信令，是因为UE注册时已有SUBSCRIBE。

信令说明如下：1.UE进行Attach，建立QCI=9的默认承载，并使用IMS APN建立PDN连接；2.建立立QCI=5的默认承载，用于传送SIP信令；3.UE通过QCI=5的默认承载向IMS发起注册请求；4.P-CSCF通过HSS获知用户信息不在数据库中，便向终端代理回送401 Unauthorized 质询信息，其中包含安全认证所需的令牌；5.终端将用户标识和密码根据安全认证令牌加密后，再次用REGISTER消息报告给P-CSCF服务器；6.P-CSCF将REGISTER 消息中的用户信息解密，验证其合法后，IMS核心网将该用户信息登记到数据库中，并向终端返回成功响应消息200 OK；7.用户向IMS订阅注册事件包8.服务器应答订阅成功9.IMS服务器发送notify消息，由于订阅的用户已经注册，所以IMS服务器回应Notify消息中，状态为active，同时携带XML信息10.终端发送Notify 200表示接收成功注册过程测试信令载图如下：注销过程测试信令截图如下：1)Activate Default EPS Bearer Context Request（QCI=5）该信令是用于建立QCI=5的默认承载，所有SIP信令都通过QCI=5的承载传输，该信令的内容已在该信令前的RRC重配置中附带下来。

VOLTE原理报告项目名称中移动福州VOLTE测试文档编号版本号 1.0.1作者苏晓群版权所有大唐移动通信设备有限公司本资料及其包含的所有内容为大唐移动通信设备有限公司(大唐移动)所有,受中国法律及适用之国际公约中有关着作权法律的保护。

未经大唐移动书面授权，任何人不得以任何形式复制、传播、散布、改动或以其它方式使用本资料的部分或全部内容，违者将被依法追究责任。

目录12.......................................................................................................3VOLTE KPI分类及定义4VOLTE信令流程..................................................................................................................................................................................56.1 异系统门限参考参数不合理导致无法eSRVCC切换 .............................................................6.2 核心网EPS承载未释放导致下次视频业务接入失败..............................................................6.3 核心网和终端协商速率过低导致视频电话质量差 .................................................................1引言1.1 编写目的本文主要对VOLTE的原理进行介绍，并对VOLTE小区主要参数配置及测试信令进行详细说明，使读者对VOLTE有个基本的了解；由于VOLTE现在未商用，所以实际优化经验较少，优化可以参考R9及2/3G的优化经验。

VOLTE基本原理与信令流程VOLTE（Voice over LTE）是一项技术，它将语音通信通过LTE （Long Term Evolution）网络进行传输。

基本原理和信令流程是VOLTE 技术的关键方面之一、下面是一个关于VOLTE基本原理和信令流程的详细解释。

1.VOLTE基本原理：b. 语音编解码：VOLTE使用AMR（Adaptive Multi-Rate）编解码器进行语音编解码。

AMR编码器根据网络质量动态调整编码速率，以提供最佳的语音质量。

c. QoS（Quality of Service）管理：VOLTE通过优先级管理保证语音数据的传输质量。

它使用IP网络的QoS机制，为语音数据分配带宽，并确保其优先传输。

d. 支持高级功能：VOLTE还支持高级功能，如高清语音（HD Voice）、多方通话、语音视频调度等。

2.VOLTE信令流程：VOLTE信令流程涉及多个实体之间的交互，包括UE（User Equipment）、eNodeB（Evolved Node B）、MME（Mobility Management Entity）、AMF（Access and Mobility Management Function），以及IMS核心网络中的其他实体。

以下是一种简化的VOLTE信令流程：a.注册流程：1）UE向eNodeB发送注册请求。

2）eNodeB将注册请求转发给MME。

3）MME向UE发送验证请求。

4）UE向MME发送验证响应。

5）MME完成注册过程，并分配IP地址给UE。

b.呼叫建立过程：1）主叫UE向CSCF（Call Session Control Function）发送呼叫请求。

2）CSCF将呼叫请求转发给P-CSCF（Proxy-CSCF）。

3）P-CSCF将呼叫请求转发给S-CSCF（Serving-CSCF）。

4）S-CSCF与HSS（Home Subscriber Server）进行鉴权。

VOLTE信令流程VOLTE是基于SIP协议的语音通话，所有与IMS交互的信令全部为SIP信令，在理解VOLTE信令方面必须对SIP信令进行了解，EPC 只是做为业务承载体。

由于SIP信令是以加密方式传输，SIP信令只有在CN侧和终端侧才能解码，基站CDL无法记录SIP信令，同时CDL无法解码较多NAS层直传消息，所以本文中的信令说明部分不结合CDL信令进行说明1.注册流程及重要信令详解SIP 提供了发现机制，如果用户要发起和另一个用户的会话，SIP 必须发现可到达目的用户的当前主机，注册将记录地址URI 和一个或者多个联系地址相关联，这样才能进行呼叫等业务。

严格意义上说，SUBSCRIBE和NOTIFY过程不属于注册过程，但由于该过程在注册完成后紧跟着出现，所以本文将该过程放在注册流程中进行说明。

用户的注销过程与注册过程相似，主要就是注销请求中,expire值为0，所以本文中不再进行单独说明，注销过程无SUBSCRIBE信令，是因为UE注册时已有SUBSCRIBE。

信令说明如下：1.UE进行Attach，建立QCI=9的默认承载，并使用IMS APN建立PDN连接；2.建立立QCI=5的默认承载，用于传送SIP信令；3.UE通过QCI=5的默认承载向IMS发起注册请求；4.P-CSCF通过HSS获知用户信息不在数据库中，便向终端代理回送401 Unauthorized 质询信息，其中包含安全认证所需的令牌；5.终端将用户标识和密码根据安全认证令牌加密后，再次用REGISTER消息报告给P-CSCF服务器；6.P-CSCF将REGISTER 消息中的用户信息解密，验证其合法后，IMS核心网将该用户信息登记到数据库中，并向终端返回成功响应消息200 OK；7.用户向IMS订阅注册事件包8.服务器应答订阅成功9.IMS服务器发送notify消息，由于订阅的用户已经注册，所以IMS服务器回应Notify消息中，状态为active，同时携带XML信息10.终端发送Notify 200表示接收成功注册过程测试信令载图如下：注销过程测试信令截图如下：1)Activate Default EPS Bearer Context Request（QCI=5）该信令是用于建立QCI=5的默认承载，所有SIP信令都通过QCI=5的承载传输，该信令的内容已在该信令前的RRC重配置中附带下来。

VOLTE技术原理与信令流程
一、VOLTE技术原理
VoLTE 基于IP技术，采用 packet switched(PS)传输语音，而不是使用传统的 circuit switched (CS)传输，有效的将网络资源更为有效的利用，大大地节省带宽，并为用户提供高质量的通话体验。

VoLTE采用基于UDP的RTP协议和AMR-WB编码，捕获、编码、传输、接收和播放语音信号。

VoLTE采用改进的SC-FDMA技术，改善了LTE网络的信道估计性能，提高了网络的频谱效率，降低了网络中的延迟和网络中的坐席抖动现象。

VoLTE通过采用音频编码和帧结构，在保持同一等级语音质量的同时，将编码码率转换为50%以下，以降低数据传输的总带宽要求。

VoLTE采用高效的RAN优化技术，支持用户在切换到4G网络后获得更好的通话体验：延迟低，音频质量高，抗干扰能力强，提供实时的改变和健壮性，为用户提供优质的通话服务。

二、VoLTE信令流程
VoLTE信令流程首先包括eRTT协议，eRTT是LTE系统中的实时传输协议，通过分组多播技术支持实时传输。
