CSFB测试指导

CSFB流程与常见问题1TD-LTE语音解决方案根据终端形态不同，TD-LTE语音终端包括多模单待和多模双待两种形态多模单待终端话音分为由LTE提供和不通过LTE提供两种解决方案多模双待终端话音由2G/TD电路域提供.2CSFB基本原理中文名：电路域回落CSFB技术是针对TD-LTE多模单待终端提供语音服务的临时解决方案，主要思想是终端驻留在LTE，呼叫建立前先重定向到2/3G，由23G提供CS域语音服务，当语音结束后，根据网络的指示，返回LTE网络驻留；回落2G和返回4G是重点关注的过程。

回落方案：R8 RRC重定向回落(实现简单、性能一般）R9 RRC重定向回落（RIM）（实现复杂、性能好）通话结束，返回4G：空闲态小区重选（小区重选机制,返回时间长，时延较长）快速返回Fast Return （手机支持，无需配置4G邻区，返回时间短，时延较短）。

•开机选网：终端开机—>LTE及2G/3G电路域联合注册—>驻留LTE。

•数据业务：由LTE直接承载,数据传输过程若有话音业务需求，（回落过程将导致数据业务中断）。

•短信业务：可由LTE直接承载，短消息利用SGs接口，通过LTE无线信道传递给UE，UE不需要重选至2/3G。

网络拓扑：3CSFB相关流程3.1联合附着CS Fallback语音主要是通过SGs接口实现的，用户在附着网络时，MME和MSC Server 需要对该用户的SGs连接进行维护。

在E-UTRAN开机驻留的UE，开机后发起联合的EPS/IMSI 附着流程。

联合附着流程如图1所示，由MME通过SGs接口完成UE在UTRAN/GERAN核心网的位置区更新流程，使得UTRAN/GERAN核心网感知到UE的位置.图1联合附着流程图1：UE发起网络附着请求，向MME发送Attach Request消息。

其中参数Attach Type指示这是一个联合的EPS/IMSI附着流程，并且参数指示UE具备CS Fallback能力。

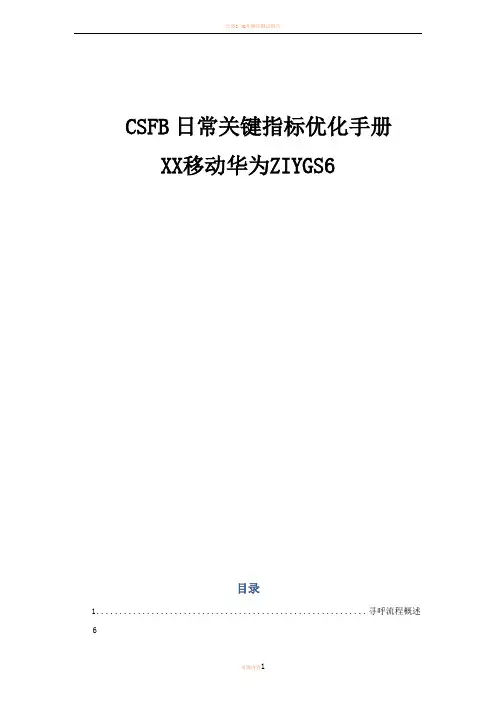

CSFB日常关键指标优化手册XX移动华为ZIYGS6目录1........................................................... 寻呼流程概述61.1寻呼概念 (6)1.2寻呼流程 (6)1.2.1.................................................. 普通寻呼61.2.2.................................................... 预寻呼71.3ZIYGS6 CSMT寻呼评估 (8)1.3.1.................................................. 局点信息81.3.2......................................... CSMT寻呼成功率评估91.4寻呼失败原因分析 (9)1.5寻呼失败原因详细分析 (10)1.5.1............................................ S GsAP_UEUnreach101.5.2................................................... Timeout111.5.3........................... T imeout（Normal location update）121.5.4................................ SGsAP_PagRej(IMSI Detached)131.5.5SGsAP_PagRej(Mobile terminating CS fallback call rejected by the user) 131.5.6......................... 寻呼冲突（mobile originating call）141.5.7............................................... 寻呼时延分析141.6数据配置 (15)1.6.1............................ 增加/删除/修改/查询寻呼控制信息151.6.2....................................... 寻呼涉及相关优化软参161.7ZIYGS6寻呼可优化点分析 (18)1.7.1............................................. 寻呼策略调整：181.7.2................................. 寻呼与位置更新冲突优化软参181.7.3................................. 无线侧调大用户在线定时器：191.7.4............................................ M ME侧定时器分析19 2................................................... CSMT呼叫回落流程概述212.1CSMT呼叫回落概念 (21)2.2CSMT呼叫回落流程 (21)2.2.1................. 连接态用户回落到GU进行MT业务——不支持PS HO212.2.2................... 连接态用户回落到GU进行MT业务——支持PS HO232.2.3............................... 空闲态用户回落到GU进行MT业务242.3ZIYGS6 CSMT呼叫回落评估 (25)2.3.1.................................................. 局点信息252.3.2..................................... CSMT呼叫回落成功率统计252.3.3............................................... 呼叫回落失败262.3.4................................... 呼叫回落时发起2G位置更新272.3.5................................... 呼叫回落时发起3G位置更新292.4呼叫回落数据配置 (30)2.4.1..................................... 呼叫回落定时器（Ts14）302.4.2............................................... 呼叫回落时延31 3....................................................... CSFB呼叫时延概述333.1CSFB端到端呼叫流程 (33)3.1.1............................................... C SMO呼叫时延333.1.2............................................... C SMT呼叫时延343.2局点信息 (34)3.2.1............................................... C SFB时延统计353.3CSMO回落时延评估与优化建议（T1） (35)3.3.1........................................... CSMO回落时延评估353.3.2....................................... CSMO回落时延优化建议353.4CSMO接续时延评估与优化建议（T2） (35)3.4.1........................................... CSMO接续时延评估353.4.2.................................... CSMO T2接续时延优化建议393.5CSMT寻呼时延评估与优化建议（T3） (40)3.5.1........................................... CSMT寻呼时延评估403.5.2.................................... CSMT T3接续时延优化建议413.6CSMT回落时延评估与优化建议（T4） (41)3.6.1........................................... CSMT回落时延评估413.6.2.................................... CSMT T4回落时延优化建议423.7CSMT接续时延评估与优化建议（T5） (43)3.7.1........................................... CSMT呼叫时延评估433.7.2.................................... CSMT T5回落时延优化建议441寻呼流程概述1.1寻呼概念寻呼是指MSC Server根据移动终端注册的位置区/服务区，向位置区/服务区内的所有小区发送寻呼控制消息的过程。

WL－HX－1－007-SJYZ-2013中国移动通信网络组织规范WL－HX－1－008-SJYZ-2013T D-L T E C S F B局数据设置原则分册版本号：V1.0.02013-10-1发布2013-10-1实施中国移动通信集团网络部目录前言---------------------------------------------------------------------------------------------------------------------------- 4范围--------------------------------------------------------------------------------------------------------------------------------- 5术语、定义和缩略语 --------------------------------------------------------------------------------------------------------- 51.TD-LTE CSFB网络架构------------------------------------------------------------------------------------------------ 62.TD-LTE CSFB相关信令流程 ----------------------------------------------------------------------------------------- 62.1联合附着/联合位置更新 -------------------------------------------------------------------------------------- 62.1.1联合附着信令流程---------------------------------------------------------------------------------------- 62.1.2联合位置更新信令流程 --------------------------------------------------------------------------------- 72.2CSFB寻呼信令流程 ---------------------------------------------------------------------------------------------- 82.3R8重定向回落流程 -------------------------------------------------------------------------------------------- 102.4空闲态小区重选返回方案----------------------------------------------------------------------------------- 122.5CSFB终端自主F AST R ETURN方案 --------------------------------------------------------------------------- 133.TD-LTE CSFB数据配置原则 --------------------------------------------------------------------------------------- 133.1MME数据配置 ---------------------------------------------------------------------------------------------------- 133.1.1MME配置目标 ---------------------------------------------------------------------------------------------------- 133.1.2对接MSC的SGs接口配置 ---------------------------------------------------------------------------------- 133.1.2.1配置数据 ------------------------------------------------------------------------------------------------------ 133.1.2.2配置原则 ------------------------------------------------------------------------------------------------------ 143.2SGSN数据配置--------------------------------------------------------------------------------------------------- 153.2.1SGSN配置目标--------------------------------------------------------------------------------------------------- 153.2.1.1配置数据 ------------------------------------------------------------------------------------------------------ 153.3DNS数据配置 ---------------------------------------------------------------------------------------------------- 153.3.1DNS配置目标 ---------------------------------------------------------------------------------------------------- 153.3.2MME根据RAI进行DNS查询SGSN-------------------------------------------------------------------------- 153.3.2.1配置数据 ------------------------------------------------------------------------------------------------------ 153.3.2.2配置原则 ------------------------------------------------------------------------------------------------------ 153.3.3SGSN根据RAI进行DNS查询MME-------------------------------------------------------------------------- 163.3.3.1配置数据 ------------------------------------------------------------------------------------------------------ 163.3.3.2配置原则 ------------------------------------------------------------------------------------------------------ 163.3.4SGSN根据APN进行DNS查询融合网关 ------------------------------------------------------------------ 163.3.4.1配置数据 ------------------------------------------------------------------------------------------------------ 163.3.4.2配置原则 ------------------------------------------------------------------------------------------------------ 163.4MSC数据配置 ---------------------------------------------------------------------------------------------------- 163.4.1MSC配置目标 ---------------------------------------------------------------------------------------------------- 163.4.2对接MME的SGs接口实体配置--------------------------------------------------------------------------- 173.4.2.1配置数据 ------------------------------------------------------------------------------------------------------ 173.4.2.2配置原则 ------------------------------------------------------------------------------------------------------ 173.4.3对接MME的SGs接口SCTP链路配置 ------------------------------------------------------------------ 173.4.3.1配置数据 ------------------------------------------------------------------------------------------------------ 173.4.3.2配置原则 ------------------------------------------------------------------------------------------------------ 183.4.4对接MME的SGs接口功能配置--------------------------------------------------------------------------- 183.4.4.1配置原则 ------------------------------------------------------------------------------------------------------ 183.4.5SGs接口寻呼参数配置 --------------------------------------------------------------------------------------- 183.4.5.1配置原则 ------------------------------------------------------------------------------------------------------ 183.4.6LTE连接态和空闲态寻呼响应软参配置 ----------------------------------------------------------------- 193.4.6.1配置原则 ------------------------------------------------------------------------------------------------------ 193.4.7回落定时器时长配置 ------------------------------------------------------------------------------------------ 193.4.7.1配置原则 ------------------------------------------------------------------------------------------------------ 19 3.5BSC数据配置 --------------------------------------------------------------------------------------------------- 193.5.1BSC配置目标 ------------------------------------------------------------------------------------------------------- 193.5.2GSM返回LTE数据配置 ---------------------------------------------------------------------------------------- 203.5.2.1配置数据 ------------------------------------------------------------------------------------------------------ 203.5.2.2配置原则 ------------------------------------------------------------------------------------------------------ 20 3.6E N ODE B数据配置---------------------------------------------------------------------------------------------- 203.6.1eNodeB配置目标 -------------------------------------------------------------------------------------------------- 203.6.2eNodeB回落GSM数据配置 ----------------------------------------------------------------------------------- 213.6.2.1配置数据 ------------------------------------------------------------------------------------------------------ 213.6.2.2配置原则 ------------------------------------------------------------------------------------------------------ 214.编制历史 ----------------------------------------------------------------------------------------------------------------- 22前言TD-LTE CSFB是TD-LTE重要语音过渡方案，目前扩大规模15城市中部分城市已启动CSFB外场测试工作，为指导后续各城市CSFB数据配置工作的顺利开展，特编订《中国移动TD-LTE CSFB数据配置原则（总则）》。

图 3 模板及 log 选择（报告生成条件）
可定义 CSFB 统计模板，进行 CSFB 接通率、每次呼叫情况、呼叫次数、接 通次数等相关统计。可根据具体要求编制、修改。
图 4 CSFB 测试统计报告
2 CSFB 的测试方法
2.1 CSFB 基本测试方法（测试软件及终端驱动安装）
1、 注意CDS Setup、msxmlchs.msi、vcredist_x86的文件安装；
MT 被叫由 paging 触发： Idle 状态下 CSFB 由 RRC 层的 paging 触发， Active 状态下由 NAS 层的 CS Service Notification 触发；

Idle 状态需要 RRC 建立流程，Active 状态下不需要此流程；
3 / 19

定点区域，每种数据业务拨打 5 次 LTE 覆盖区边缘、弱覆盖场景，每种数据业务拨打 5 次 3..数据连接态下， CSFB 终 端采用 R8 RRC 重定向性 能测试 中低速场景，回落 pool，LA 不变，每种数据业务拨打 5次 中低速场景，回落 pool，LA 改变，每种数据业务拨打 5次 中低速场景，LTE 弱覆盖场景，每种数据业务拨打 3 次
CSFB 的测试方法 ..................................................................................................... 6 2.1 CSFB 测试方法（测试软件及终端驱动安装） ........................................ 6 2.2 CSFB 测试方法（CDS 应用） .................................................................... 8 2.3 CSFB 测试方法（Debug 功能应用） ....................................................... 9 2.4 CSFB 测试方法（TD-LTE CSFB 测试外场测试规范） ........................ 10

CSFB：从LTE网络基于R8忙重定向至GSM网络一次完整的CSFB主叫过程（回落+返回）涉及的主要信令点：1、LTE网络：ExtendedServiceRequest，携带service-type：mobile-originating-CS-fallback，对应Event List中CSFBServiceRequest；2、LTE网络：RRCConnectionRelease，携带配置的GERAN相邻频点组起始频点和GERAN BCCH相邻频点信息，对应Event List中InterRATRedirectionReq；3、GSM网络：CM Service Request，携带业务类别及TMSI信息，对应Event List中InterRATRedirectionSuc；4、GSM网络：Alerting，表示核心网给主叫回振铃音，被叫已接通，对应Event List中CSFBServiceSuc；（另通过Setup消息可以查看被叫号码）5、GSM网络：Channel Release，对应Event List中目前版本显示有误（GSMCallDropped）；（另用户主动挂机对应Disconnect消息，方向为UL，Channel Release消息为网络侧下发，DL）6、LTE网络：TrackingAreaUpdateAccept，携带TAU类别（combined-TA）、TAL对应的GSM侧LAC信息，对应Event List中TAUpdateSuc。

被叫区别于主叫在于：1、LTE网络中ExtendedServiceRequest前还有Paging消息（与主叫类似的是ExtendedServiceRequest中也携带CS Fallback指示字段，主叫为MO，被叫为MT）；2、GSM网络中Paging Response消息取代CM Service Request消息。

如下为一次完整的CSFB被叫流程主要信令截图：1、LTE网络：Paging，无对应Event；2、LTE网络：ExtendedServiceRequest，携带service-type：mobile-terminating-CS-fallback，对应Event List中CSFBServiceRequest；3、LTE网络：RRCConnectionRelease，对应Event List中InterRATRedirectionReq；4、GSM网络：Paging Response，对应Event List中GSMCallAttempt （MTC）；5、GSM网络：Alerting，对应Event List中CSFBServiceSuc；6、GSM网络：Channel Release，无对应Event；7、LTE网络：TrackingAreaUpdateAccept，对应Event List中TAUpdateSuc。

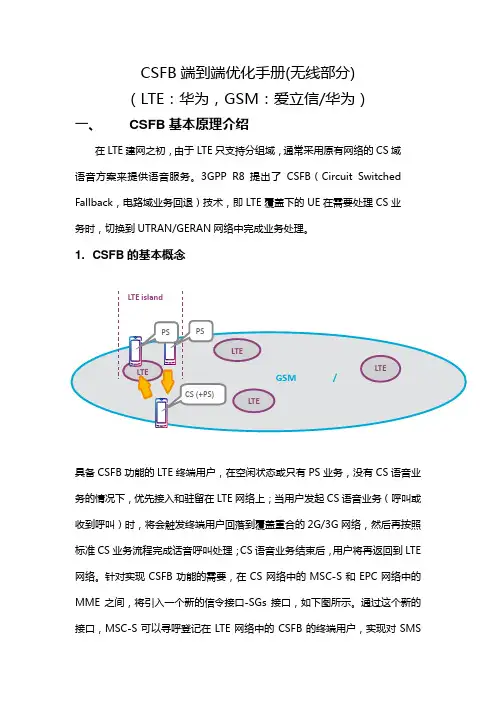

CSFB端到端优化手册(无线部分)（LTE：华为，GSM：爱立信/华为）一、CSFB基本原理介绍在LTE建网之初，由于LTE只支持分组域，通常采用原有网络的CS域语音方案来提供语音服务。

3GPP R8提出了CSFB（Circuit Switched Fallback，电路域业务回退）技术，即LTE覆盖下的UE在需要处理CS业PSLTE标准CS业务流程完成话音呼叫处理；CS语音业务结束后，用户将再返回到LTE 网络。

针对实现CSFB功能的需要，在CS网络中的MSC-S和EPC网络中的MME之间，将引入一个新的信令接口-SGs接口，如下图所示。

通过这个新的接口，MSC-S可以寻呼登记在LTE网络中的CSFB的终端用户，实现对SMS和寻呼移动性的管理功能。

2. CSFB 基本功能介绍在MSS 中，CSFB 的主要可分为两个基本功能： ➢ LTE to CS Fallback ➢ SMS over SGs-interface LTE to CS FallbackLTE 回落到CS 的功能为用户接入LTE 网络的同时，提供了基于CS 的语音和附加业务。

用户在LTE 网络中享受高速率的数据业务的同时，仍然能够从重叠覆盖的2G/3G 网络中，接收完整的CS 的业务。

具备CSFB 功能的LTE 终端用户，在尝试发起语音呼叫或者通过SGs 接口接收到语音呼叫时，将回落到重叠覆盖的2G/3G 网络中，按照标准CS 业务流程完成话音呼叫处理。

语音业务完成后，用户将回到LTE 网络中。

http://....CS voice二、CSFB的呼叫流程1. 主叫流程步骤9之前，是PS 域里的一系列的操作。

步骤9开始就是按照标准的正常MO 操作。

CALLCS Voice2. 被叫流程以CSFB为例，一个SGS寻呼过程由MSC、MME、Enodeb 协同完成，其具体过程如下：a. 当一个呼叫被接续到被叫UE联合位置更新的MSC 时，MSC 首先判断用户关联附着态，并查询UE 当前登记的MME；然后MSC 向UE归属的MME发送带CS Fallback指示的SGS_PAGING_REQUEST消息，在寻呼消息携带有UE的IMSI 信息或TMSI 信息b. 如果MME查询到UE处于ACTIVE状态，则在已有的信令连接上发送NAS消息CS service notification给UE；如果MME查询到UE处于ILDE状态，则发送paging给Enodeb，通过无线信道寻呼UE,c. UE通过CS service notification或Paging消息，收到来自CS域的呼叫时，发送Extended Service Request消息给MME，然后MME发送SERIVCE REQUET给MSC，表示已寻呼到UE.3. 被叫寻呼部分详细流程三、SGS接口寻呼成功率无线侧优化方案大致包含以下几个方面：3.1 TAC-LAC对应关系核查4G无线侧初期TAC规划时，基于地图作业，即在Mapinfo中选取最近的2G邻区，将4G侧的TAC配置为与该2G小区LAC相同。

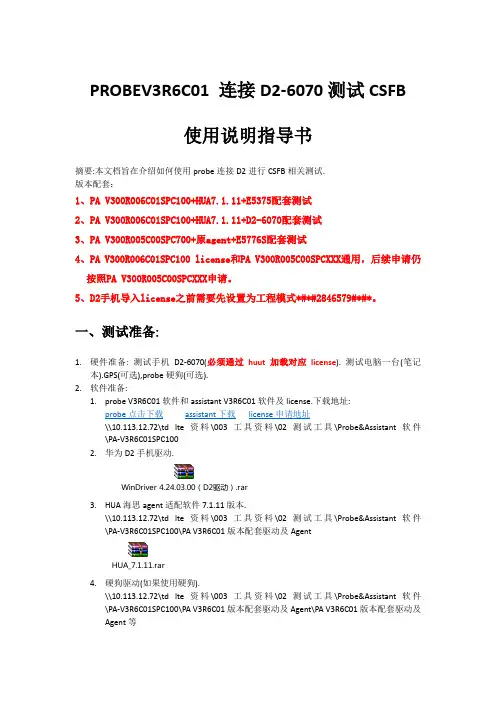

PROBEV3R6C01 连接D2-6070测试CSFB使用说明指导书摘要:本文档旨在介绍如何使用probe连接D2进行CSFB相关测试.版本配套：1、PA V300R006C01SPC100+HUA7.1.11+E5375配套测试2、PA V300R006C01SPC100+HUA7.1.11+D2-6070配套测试3、PA V300R005C00SPC700+原agent+E5776S配套测试4、PA V300R006C01SPC100 license和PA V300R005C00SPCXXX通用，后续申请仍按照PA V300R005C00SPCXXX申请。

5、D2手机导入license之前需要先设置为工程模式*#*#2846579#*#*。

一、测试准备:1.硬件准备: 测试手机D2-6070(必须通过huut加载对应license). 测试电脑一台(笔记本).GPS(可选),probe硬狗(可选).2.软件准备:1.probe V3R6C01软件和assistant V3R6C01软件及license.下载地址:probe点击下载assistant下载license申请地址\\10.113.12.72\td lte资料\003 工具资料\02 测试工具\Probe&Assistant 软件\PA-V3R6C01SPC1002.华为D2手机驱动.WinDriver 4.24.03.00（D2驱动）.rar3.HUA海思agent适配软件7.1.11版本.\\10.113.12.72\td lte资料\003 工具资料\02 测试工具\Probe&Assistant 软件\PA-V3R6C01SPC100\PA V3R6C01版本配套驱动及AgentHUA_7.1.11.rar4.硬狗驱动(如果使用硬狗).\\10.113.12.72\td lte资料\003 工具资料\02 测试工具\Probe&Assistant 软件\PA-V3R6C01SPC100\PA V3R6C01版本配套驱动及Agent\PA V3R6C01版本配套驱动及Agent等硬狗驱动.rar二、软件安装:1.安装probe和assistant软件并导入license(该步骤不做详细介绍了)2.安装HUA海思agent软件和手机D2驱动.若使用硬狗请安装硬狗驱动.三、终端连接:当安装完驱动和probe软件之后,就可以开始连接D2手机了（没有加载D2license时，不会显示任何参数值）.1.设置D2手机进入工程模式, 在手机拨号界面输入*#*#2846579#*#*进入到如下界面:当端口无法识别时，重复一下动作（切换到AP侧然后再设置为切换到CP侧modem）2.当完成以上操作后,D2手机就可以连接PC,待PC更新驱动,在设备管理器就能看到D2所对应的一系列端口了.3.打开HUA agent软件,在电脑右下角点击agent打开窗口,能看到手机的连接信息.4.现在可以打开probe连接D2手机.在MS中选择D2-6070,然后选择对应的com口,即可连接D2成功.现在已完成D2手机与PROBE的对接.可以开始测试了.四、CSFB主被叫测试:1.成功连接主被叫D2终端后，如下图2.在test plan 制定测试计划如下面附件（可以直接导入使用），然后执行并记录log；CSFB-主被叫.xml3.记录命名log，主被叫MS1和MS2 log都会记录，可以导入对应版本Asssistant；4.测试结束；在测试过程中，需要时刻关注终端是否能够及时回到LTE，如果不能回到LTE，会导致主叫由于和配置主叫originate mode不一致情况无法起呼。

2、何时关注被叫信令？我们在看主叫信令中，要关注cm service request这条信令，此为寻呼信令，当有这条信令时，被叫会在2-3秒后收到网络侧下发的CS service notification，即CS服务通知，这时被叫会回落2G，UE会发起寻呼响应，为paging response同样要关注4G的TAC与2G的LAC回落是否一致。
4.setup（建立）
5.call proceeding（呼叫进程）被叫对应的为call comfirmed（呼叫确认）
6.alerting（振铃）这条信令即TCH信道（业务信道也称呼叫信道）分配成功的标志
7.connect（连接）
8.connect acknowledge（连接确认）收到此条信令代表着通话已连接
9.disconnect（断连也称挂断）在这条信令中有挂断原因，注意关注
4、 在CSFB中主要会遇到哪些问题？
1. 网络设备和终端问题：
有部分2/3G网络设备改造不完善，不支持CSFB功能，或者终端问题造成无法CSFB(高通芯片及iPhone5s部分信号)，还有部分是终端升级后导致。设备bug也会导致CSFB信令异常，例如信令丢失等
2. 参数设置的问题：
参数设置不当造成的CSFB异常，如CSFB开关未打开，TAC错误，寻呼周期不一致等
3. 邻区问题：
2G邻区不完善，2G外部邻区配置错误造成回落问题；3G的LTE邻区配置错误，不完善等造成返回LTE困难
4. 跨MSC pool：
终端回落跨MSC POOL后，被叫时延较长，容易出现接续失败
5. TAC规划不合理：
TAC规划不合理，规划过小，容易导致信令风暴，频繁的位置更新会造成终端收不到寻呼消息，规划过大，容易导致寻呼过载，还要注意一些垮TAC的边界，避免TAC边界跨越话务密集的区域，多数在被叫发生TAU上。

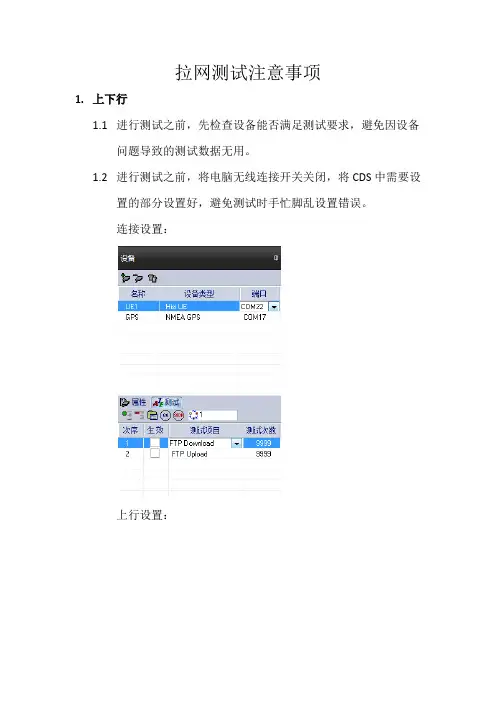

拉网测试注意事项1.上下行1.1进行测试之前，先检查设备能否满足测试要求，避免因设备问题导致的测试数据无用。

1.2进行测试之前，将电脑无线连接开关关闭，将CDS中需要设置的部分设置好，避免测试时手忙脚乱设置错误。

连接设置：上行设置：注意服务器路径一定要设置好，每次测试之前再进入服务器连接一次，避免路径被人为更改，导致无法进行上传。

下行设置：注意服务器路径一定要设置好，每次测试之前再进入服务器连接一次，避免路径被人为更改，导致无法进行下载。

1.3到达测试地点，将设备连接好，将UE摆放在既能固定又不影响信号接收的地方，这样能避免测试过程中设备断开连接。

1.4测试过程中，如出现设备断开连接，设备无法连接网络等情况，先停下测试，让司机路边停靠。

连接好设备，一般重启设备或电脑，设备无法连接网络的状况就会得到解决。

1.5测试过程中，严格按照路线跑，如有正在施工或其他情况无法跑到的路线，需记录反馈。

1.6测试过程中，除了测试需要的软件，不要让电脑运行其他软件，避免影响测试结果。

1.7测试过程中，需注意信号质量、上下行速率，若出现一段路程速率较低，而覆盖又没问题，最好重新测一遍，避免偶然。

1.8测试完成后，将LOG统一命名，网格X-测试任务-日期如网格10-CSFB-20140630。

上传到百度云盘。

2.CSFB2.1进行测试之前，关闭手机数据连接，先测试手机能否达到测试要求。

2.2进行测试之前，设置好CDS需要设置的部分。

CSFB手机连接设置：CSFB手机连接设置要注意端口的对应，否则会导致无法测试或者不出信令。

为了避免混淆，最好插一个手机设置好一个。

两个手机只有UE1需要设置，一定要注意手机号码设置正确。

2.3测试过程中，需关注手机能否正常重选到4G，如设备一直处于2G或3G状态下，需先停下测试，打开手机飞行模式，关闭飞行模式，让手机重选到4G。

2.4测试过程中，手机需放置好，避免人为触碰到手机屏幕影响测试数据。

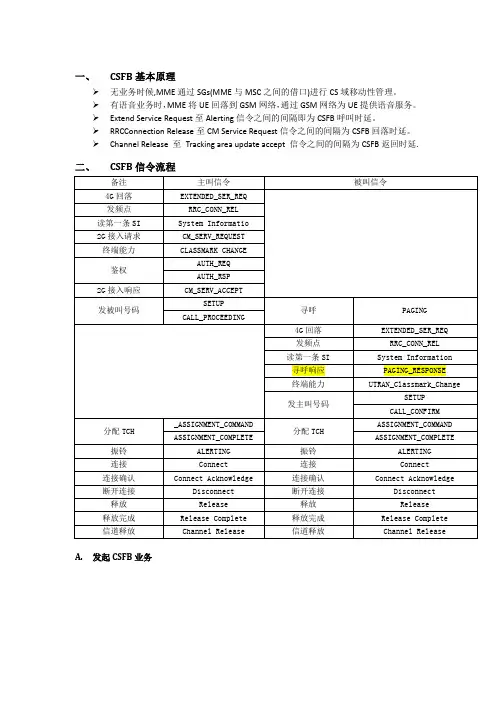

一、CSFB基本原理➢无业务时候,MME通过SGs(MME与MSC之间的借口)进行CS域移动性管理。

➢有语音业务时，MME将UE回落到GSM网络，通过GSM网络为UE提供语音服务。

➢Extend Service Request至Alerting信令之间的间隔即为CSFB呼叫时延。

➢RRCConnection Release至CM Service Request信令之间的间隔为CSFB回落时延。

➢Channel Release 至Tracking area update accept 信令之间的间隔为CSFB返回时延.二、CSFB信令流程A.发起CSFB业务UE 向eNodeB 发起ExtendServiceRequest ，此时说明开始发起CSFB 业务.双击ExtendServiceRequest 信令可以看到此时服务类型是service -type ：mobile —originating -cs -fallback 即手机主叫CSFB （如图2红框所示） B. LTE 重定向如果CSFB业务可以正常进行，那么eNodeB会向UE发从RRCConnectionRelese信令，此时将进行LTE向GSM的重定向。

双击此条信令，在msg中给定要重定向的频点,进行测量,如果符合重定向的条件，上报测量报告,实行重定向。

UE已经重定向GSM小区，双击SIT3消息看到UE重定向到GSM小区的CI为30893,LAC 为14806。

C.重定向到GSM后进行语音业务双击Setup可以查看到被叫手机号码，此时被叫UE应收到Paging消息开始进行CSFB。

D.振铃接通UE重定向至GSM后能够按正常语音呼叫流程进行,而ExtendServiceRequest至Alerting信令之间的间隔即为此次CSFB呼叫时延.E.通话结束返回LTE三、案例分析3、1未接通—LTE弱覆盖测试问题：未接通测试现象：主行驶至秦岭路五龙口区域路段时，被叫UE占用秦岭五龙口D2小区,RSRP=—110db左右，弱覆盖导致未接通.解决方法:根据附近站点实际情况合理调整方位角和下倾角，加强此路段的覆盖.A：测试车辆由西向东行驶至秦岭路五龙口区域路段时，主叫占用GSM秦岭五龙口1小区，在15：29:12：618上报Setup.B：被叫UE占用秦岭五龙口D2小区,RSRP=-110db左右，覆盖太差未能收到寻呼消息回落2G，导致主叫未接通.3、2未接通-未收到寻呼消息测试现象：主叫TD-LTE下起呼，被叫上一次联合位置更新失败导致未接收到寻呼消息。

一、CSFB测试流程CSFB测试过程主要是主叫4G手机、被叫4G手机分别驻留LTE网络中，连接GENEX Probe 测试软件，进行主叫4G手机拨打被叫4G手机，主叫4G手机和被叫4G手机分别回落至WCDMA网络进行通话的过程。

从详细步骤来看，CSFB测试流程主要分为测试准备、测试过程和测数据统计三个部分：二、正常CSFB信令流程2.1 CSFB信令正常过程详细的CSFB主叫信令流程如下（日常测试可对比）：注意：第1、2、5、10注释为关键信令端，在CSFB信令过程中必须核查到。

其他信令详解：（1）第1条ExtendedServiceRequest信令详解（CSFB业务NAS消息）：分析：此信令需注意服务类型是否为CS Fallback消息；（2）第3条RRCConnectionRelease信令详解（LTE网络RRC释放消息）：分析：此信令需要注意LTE重选至W网的频点信息；（3）第11条Extension Type信令详解（W网异网重选消息SIB19）：分析：此信令详解WCDMA网络配置的重选回LTE的频点和优先级等消息，需留意；（4）第13条RRC Connection Release详解（WCDAM网络的RRC释放消息）分析：需要详细了解FastReturn至LTE网络的频点，快速回到LTE网络；（5）第15条RRC Connection Request详解(LTE网络的RRC起呼消息):分析：此信令详解需要注意主叫为originatingConversationalCall，不要为注册信令。

（6）第42条Routing Area Update Accept消息详解分析：此消息详解可参看WCDMA网路配置的LAC信息，与核心网配置TAC~LAC 对应分析；被叫终端的信息消息多上一个寻呼Paging消息，可参见附件。

2.2 3G、4G联合附着信令，手机双模时驻留4G由于目前LTE网络暂不支持viop业务，CSFB需要从4G回落至3G进行CS域业务，因此手机选择WCDMA和LTE双模情况下，手机需要在CS域LAC和PS域TAC 进行联合附着过程。
