cds测试软件第三信令详细分析

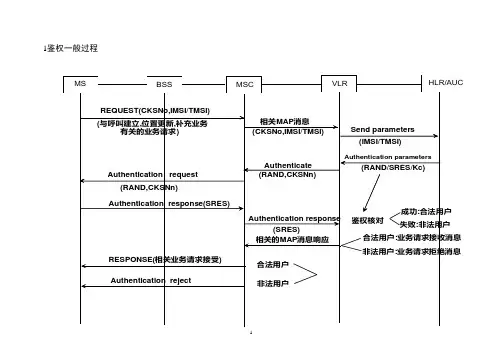

1鉴权一般过程
2位置更新操作(一)____位置更新仅涉及本
VLR
3位置更新操作(二)____位置更新涉及本VLR和HLR(当MS进入新的VLR或MS首次登录,或相关网络数据丢失后,且MS都使用IMSI来标识自己)
4呼叫接续信号流程____移动用户呼叫移动用户(主被叫MS在同一MSC内)(一)
5呼叫接续信号流程____移动用户呼叫移动用户(主被叫MS在同一MSC中)(二)
6呼叫接续流程____挂机过程
7呼叫接续信号流程____固定用户呼叫移动用户(一)
8呼叫接续流程____固定用户呼叫移动用户(二)
9呼叫接续信号流程____固定用户呼叫移动用户的挂机过程
10切换控制流程____同MSC内基站间切换
11切换控制流程____基本切换处理
12切换控制流程____后续切换流程(MS离开MSCb漫游到MSCb')。

点击“ATE测试”中的“文件夹”按钮，弹出对话框可进行如下 操作：
频谱的实时扫描图 频谱的随时间累积变化图
频谱的累积特征图
目录
第一章 系统总体介绍
第一节 CDS界面介绍 第二节 工作模式与状态 第三节 CDS文件管理 第四节 CDS小区数据库管理
工作模式与状态
CDS软件集成了路测需要的前、后台所有功能，主要工作于两种 模式：
数据采集 数据分析
点击此按钮为日志回放添加书签，有书签后图标变为 。用户可通过书签快速切换位置
数据分析 数据分析
操作界面——导航栏按钮说明
图标
功能描述
工作模式
设备管理器。用于添加、删除测试设备；查看设备属性；发送测试命令、执 行ATE自动测试计划等
空闲态、数据采集
视图管理器。管理器分类列出了测试用的视图窗口，并内置了不同风格的视 空闲态、数据采集
CDS基本信息
• 语言 • 全屏显示 • 帮助信息 • 关于
软件启动按钮
• 小区工作室 • 报告编辑器
CDS软件状态
• 当前状态， 如Idle、 Recording等
录制日志名称
• 当前录制log 名称
操作界面——工具栏
工具栏根据软件的工作状态，在两种模式下（数据采集、数据分 析、空闲）切换，提供当前状态所能执行的操作。
终端配置选项（续）
子帧信息
终端类型
发送命令开关机
采集参数
目录
第一章 系统总体介绍 第二章 视图界面介绍 第三章 测试终端介绍 第四章 ATE自动测试 第五章 前台测试流程 第六章 后台分析介绍
ATE自动测试
ATE自动测试任务配置
• ATE测试项配置 • ATE测试项保存

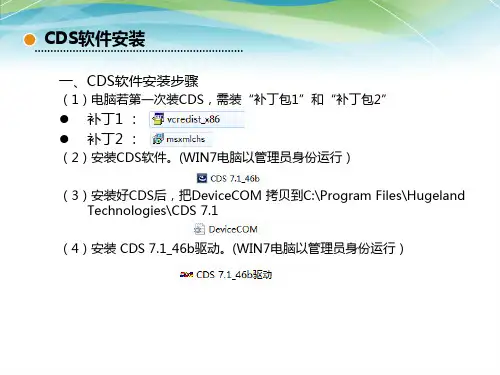

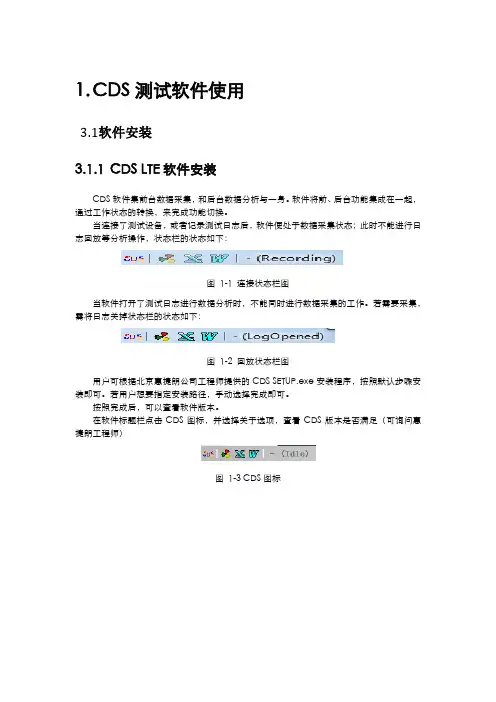

1.CDS测试软件使用3.1软件安装3.1.1CDS LTE软件安装CDS软件集前台数据采集，和后台数据分析与一身。

软件将前、后台功能集成在一起，通过工作状态的转换，来完成功能切换。

当连接了测试设备，或者记录测试日志后，软件便处于数据采集状态；此时不能进行日志回放等分析操作，状态栏的状态如下：图1-1 连接状态栏图当软件打开了测试日志进行数据分析时，不能同时进行数据采集的工作。

若需要采集，需将日志关掉状态栏的状态如下：图1-2 回放状态栏图用户可根据北京惠捷朗公司工程师提供的CDS SETUP.exe安装程序，按照默认步骤安装即可。

若用户想要指定安装路径，手动选择完成即可。

按照完成后，可以查看软件版本。

在软件标题栏点击CDS图标，并选择关于选项，查看CDS版本是否满足（可询问惠捷朗工程师）图1-3 CDS图标图1-4 CDS版本图3.1.2测试设备驱动安装请根据测试设备厂家提供的驱动软件，进行安装。

目前常用的几款终端的操作说明可以参照第九章3.1.3GPS驱动安装1、采用CDS LTE配置的环天（BU353）GPS，安装GPS驱动：测试笔记本电脑是采用XP系统则安装XP驱动，如果是WIN7系统则安装压缩包里面提供的VISTA驱动即可。

2、采用其他GPS，则安装GPS提供的驱动，如果默认接口不是NMEA则需要设置为NMEA。

3.1.4CDS软件加密狗CDS软件加密狗无需安装驱动，即插即用。

3.2CDS前台测试设置3.2.1启动软件将USB加密狗插入电脑U口，双击安装完成的CDS执行程序即可。

若打开软件过程中出现了如下提示：图1-5 CDS打开报错则有2种可能：未能识别到可用的加密狗。

用户请确认是否插入加密狗，或重新插拔加密狗若用户使用的操作系统是WIN7，请使用管理员权限再次重现打开软件启动软件后，默认视图如下：图1-6 CDS打开默认视图3.2.2添加设备图1-7 CDS添加设备选择上图中红色方框选中的按钮，弹出设备管理器窗口，如下图：图1-8 CDS添加设备选择上图中的按钮添加测试设备。

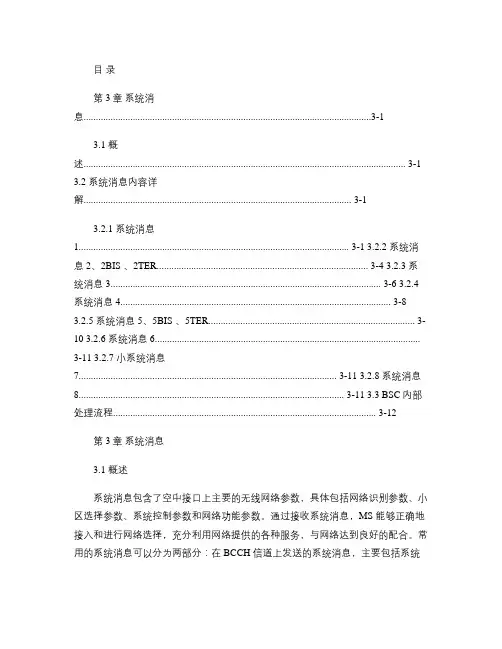

目录第3章系统消息.....................................................................................................................3-13.1 概述................................................................................................................................... 3-1 3.2 系统消息内容详解............................................................................................................. 3-13.2.1 系统消息1.............................................................................................................. 3-1 3.2.2 系统消息2、2BIS 、2TER...................................................................................... 3-4 3.2.3 系统消息3.............................................................................................................. 3-6 3.2.4 系统消息4.............................................................................................................. 3-83.2.5 系统消息5、5BIS 、5TER.................................................................................... 3-10 3.2.6 系统消息6............................................................................................................ 3-11 3.2.7 小系统消息7......................................................................................................... 3-11 3.2.8 系统消息8............................................................................................................ 3-11 3.3 BSC内部处理流程........................................................................................................... 3-12第3章系统消息3.1 概述系统消息包含了空中接口上主要的无线网络参数，具体包括网络识别参数、小区选择参数、系统控制参数和网络功能参数。

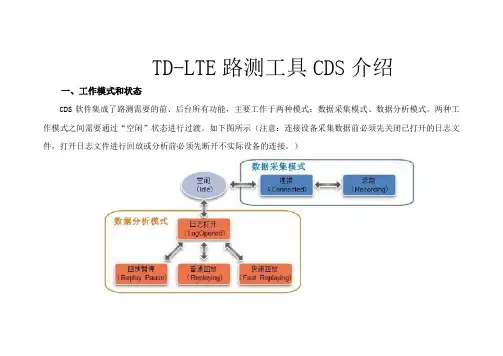

TD-LTE路测工具CDS介绍一、工作模式和状态CDS软件集成了路测需要的前、后台所有功能，主要工作于两种模式：数据采集模式、数据分析模式。

两种工作模式之间需要通过“空闲”状态进行过渡。

如下图所示（注意：连接设备采集数据前必须先关闭已打开的日志文件，打开日志文件进行回放或分析前必须先断开不实际设备的连接。

）工作状态 Idle (空闲) 状态：当测试软件启动，但没有不测试设备进行通讯，也没有打开日志文件时处于的Idle状态。

Connected（连接）状态：此状态软件采集设备上报的数据并通过测试视图实时显示，但测试数据不会记录到日志文件中。

Recording（录制）状态：此状态不Connected状态的区别在于采集的数据同时会被记录到指定的日志文件中。

LogOpened（日志打开）状态：当用户打开一个或多个测试日志，但没有对日志文件进行其他操作时，软件处于LogOpened状态。

ReplayPause（回放暂停）状态：当用户打开测试日志文件后，且没有处于动态回放时则为此状态。

此时所有视图的显示不回放进度区间指示保持同步。

Replaying（普通回放）状态：当用户打开了日志文件后，点击“回放”按钮进入此状态，此时软件动态显示采集的测试数据。

FastReplaying（快速回放）状态：当用户打开了日志文件后，点击“快速回放”按钮进入此状态。

在此时数据将以数十倍于采集速度进行快速回放，用户可以使用“+”和“-”按钮来调节回放的速度。

二、CDS文件管理CDS使用两种专用的文件格式：日志文件（.log）和工作区文件（.wks）和日志文件用途：此文件用来保存采集的测试数据，用户可打开日志文件进行回放和后处理工作。

CDS支持用户同时打开多个日志文件，并可随时在打开的多个文件中进行切换回放工作区文件用途：此文件用来保存用户对CDS的配置信息，用户可根据需求建立多个工作区文件来快速恢复使用场景。

可存储三类配置信息：1、硬件配置2、自动测试计划配置3、视图配置三、CDS界面整体介绍CDS用户界面可以分为操作界面和视图界面两个部分：操作界面：图中蓝色箭头部分，包括标题栏、工具栏、导航栏以及资源管理器，大部分的CDS配置和控制操作从此部分收起。

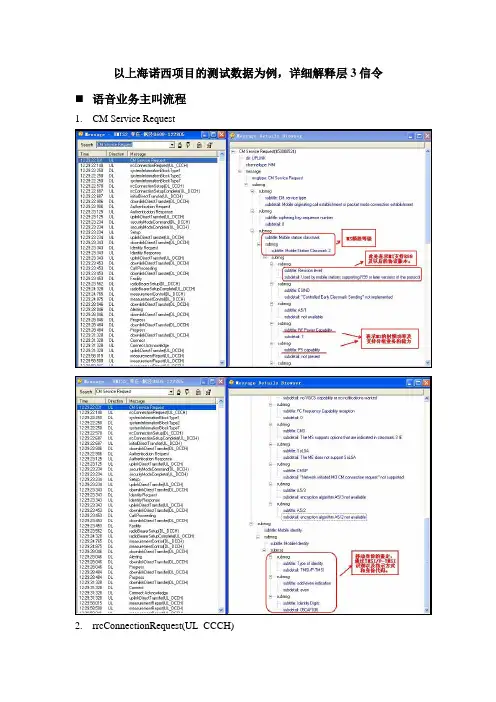

以上海诺西项目的测试数据为例，详细解释层3信令 语音业务主叫流程1.CM Service Request2.rrcConnectionRequest(UL_CCCH)EC/IO值为当前测试值上加上-48除以2 3.rrcConnectionSetup(DL_CCCH)轮训信息：timerPoll tp180：发送端发送某个包含Poll的AMD PDU后, 如果在该定时器超时后, 还没有收到响应, 则重新触发Poll，此处为180mspoll-SDU sdu1：轮询间隔SDU数，该参数给出了一个触发轮询的门限值, 发送了Poll_SDU 个SDU后触发一个轮询lastTransmissionPDU-Poll TRUE：发送缓冲区中最后一个PDU是否触发轮询如果该AMDPDU是发送缓冲区中最后一个AMD PDU, 要触发一次PolllastRetransmissionPDU-Poll TRUE：重传缓冲区中最后一个PDU是否触发轮询如果该AMD PDU是重传缓冲区中最后一个AMD PDU, 是否触发一次PollpollWindow pw70 ：窗口轮训的窗长4.rrcConnectionSetupComplete(UL_DCCH)5.initialDirectTransfer(UL_DCCH)6.downlinkDirectTransfer(DL_DCCH)7.securityModeCommand(DL_DCCH)8.securityModeComplete(UL_DCCH)9.Setup10.Identity Response11.Call Proceeding12.radioBearerSetup(DL_DCCH)13.Alerting14.Connect15.Connect Acknowledge16.Disconnect17.Release18.Release Complete19.rrcConnectionRelease(DL_DCCH)20.rrcConnectionReleaseComplete(UL_DCCH)软切换流程1.measurementControl(DL_DCCH)2.measurementReport(UL_DCCH)3.activeSetUpdate(DL_DCCH)4.activeSetUpdateComplete(UL_DCCH)各类型系统消息1.masterInformationBlock2.systemInformationBlockType33.systemInformationBlockType54.systemInformationBlockType1常量及定时器取值参数说明参数参数名参数说明ID6.systemInformationBlockType7UL interference：开环功控使用Preamble_Initial_Power=Primary CPICH DL TX power - CPICH_RSCP + UL interference + Constant ValueDynamic persistence level:定义了PRACH的不同ASC的动态坚持因子。

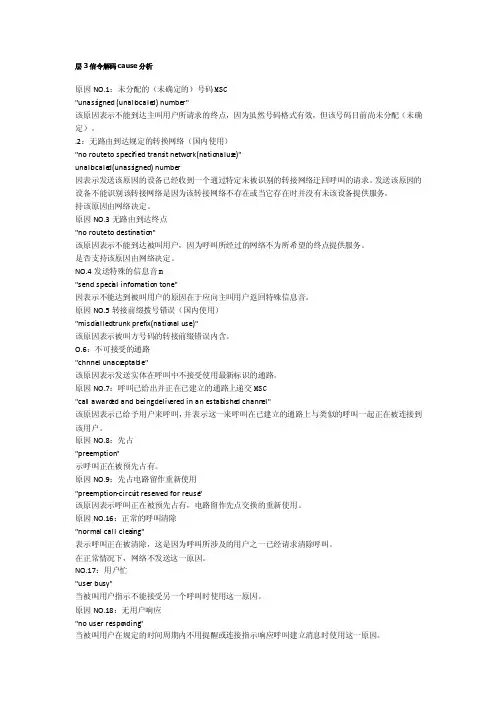

层3信令解‎码caus‎e分析原因NO.1：未分配的（未确定的）号码MSC‎"unass‎i gned‎(unall‎o cale‎d) numbe‎r"该原因表示‎不能到达主‎叫用户所请‎求的终点，因为虽然号‎码格式有效‎，但该号码目‎前尚未分配‎（未确定）。

.2：无路由到达‎规定的转换‎网络（国内使用）"no route‎to speci‎f ied trans‎i t netwo‎r k(natio‎n alus‎e)"unall‎o cale‎d(unass‎i gned‎) numbe‎r因表示发送‎该原因的设‎备已经收到‎一个通过特‎定未被识别‎的转接网络‎迂回呼叫的‎请求。

发送该原因‎的设备不能‎识别该转接‎网络是因为‎该转接网络‎不存在或当‎它存在时并‎没有未该设‎备提供服务‎。

持该原因由‎网络决定。

原因NO.3无路由到‎达终点"no route‎to desti‎n atio‎n"该原因表示‎不能到达被‎叫用户，因为呼叫所‎经过的网络‎不为所希望‎的终点提供‎服务。

是否支持该‎原因由网络‎决定。

NO.4发送特殊‎的信息音m‎"send speci‎a l infor‎m atio‎n tone"因表示不能‎达到被叫用‎户的原因在‎于应向主叫‎用户返回特‎殊信息音。

原因NO.5转接前缀‎拨号错误（国内使用）"misdi‎a lled‎trunk‎prefi‎x(natio‎n al use)"该原因表示‎被叫方号码‎的转接前缀‎错误内含。

O.6：不可接受的‎通路"chnne‎l unacc‎e ptab‎l e"该原因表示‎发送实体在‎呼叫中不接‎受使用最新‎标识的通路‎。

原因NO.7：呼叫已给出‎并正在已建‎立的通路上‎递交MSC‎"call award‎e d and being‎deliv‎e red in an estab‎l ishe‎d chann‎e l"该原因表示‎已给予用户‎来呼叫，并表示这一‎来呼叫在已‎建立的通路‎上与类似的‎呼叫一起正‎在被连接到‎该用户。

第三层（Layer 3）信令第三层信令是看网络运行情况的信息层，从第三层可以看到网络的各种动作：如：呼叫流程、拥塞、用户忙、位置更新等，系统信息总共有8个类型，Type1—4只出现在待机状态下，Type5—8只出现在通话状态下：1、System Information Type1小区广播信息，有该小区自身的频点，RACH的一些参数设置，祥见上图。

2、System Information Type2待机模式下小区的测量频点，（同频段，移动网有两个频段，GSM900和DCS1800），在通话模式下有另外定义的测量频点，也就是说一个小区可以在待机时做测量频点，而通话时不做测量频点，允许小区重选而不允许切换，反之也可以只允许切换不允许小区重选也可以，不过通常情况下待机和通话时的测量频点是一致的。

3、System Information Type2ter待机模式下小区的测量频点，（异频段，移动网有两个频段，GSM900和DCS1800），4、System Information Type 3小区广播信息，可以看到ATT、T3212、ACC、CRO、CRH以及ACCMIN等，祥见上图5、System Information Type 4小区广播信息，在这里可以看到小区的CRH、CRO、ACCMIN、MAXRET、CB、CBQ、PT 等一些参数的设置值，祥见上图。

6、System Information Type 5激活模式下服务小区测量频点，（同频段，移动网有两个频段，GSM900和DCS1800）只有服务小区有做该小区的测量频点，才会测量到该小区的信号，否则在邻区列表中不会看到该小区，也不会切换。

在我们平时路测当中，经常遇到强信号不切换，如果做了测量频点，可以很明了地看到有一个强的邻区信号，但是要是没有做测量频点的话就比较隐性。

7、System Information Type 5ter激活模式下服务小区的测量频点，（异频段，移动网有两个频段，GSM900和DCS1800）8、System Information Type 6通话状态下面服务小区的一些信息，他跟Type1 有点相象，还可以看到NCC Permitted; 9、System Information Type 7暂时没有见过。

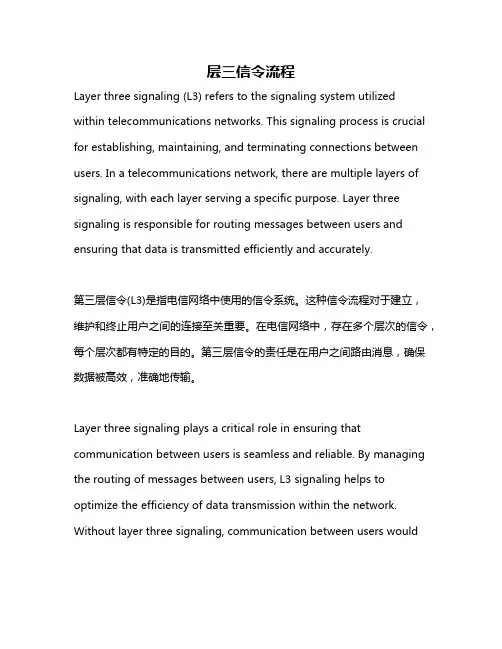

层三信令流程Layer three signaling (L3) refers to the signaling system utilized within telecommunications networks. This signaling process is crucial for establishing, maintaining, and terminating connections between users. In a telecommunications network, there are multiple layers of signaling, with each layer serving a specific purpose. Layer three signaling is responsible for routing messages between users and ensuring that data is transmitted efficiently and accurately.第三层信令(L3)是指电信网络中使用的信令系统。

这种信令流程对于建立，维护和终止用户之间的连接至关重要。

在电信网络中，存在多个层次的信令，每个层次都有特定的目的。

第三层信令的责任是在用户之间路由消息，确保数据被高效，准确地传输。

Layer three signaling plays a critical role in ensuring that communication between users is seamless and reliable. By managing the routing of messages between users, L3 signaling helps to optimize the efficiency of data transmission within the network. Without layer three signaling, communication between users wouldbe disjointed and unreliable, leading to poor user experience and decreased network performance.第三层信令在确保用户之间通信无缝和可靠方面起着至关重要的作用。

CDS软件测试流程
二、录制日志 软件处于连接状态时，数据只会在界面上刷新不会被保存， 点击记录按钮 弹出保存日志对话框，输入日志名称、路径信息确 定后开始记录日志。此时，采集的数据实时保存至日志文件里，不 会因为软件、系统的意外故障而导致测试数据丢失。点击停止按钮 ，停止记录日志。 三、进行测试 点击工具栏按钮 将开始执行已配置的ATE测试计划，此时 按钮变为 ，当所有测试计划都退出后按钮恢复。在测试执行过程 中用户可点击停止按钮，这样所有自动测试将被强制退出。 （1）PS Attach测试设置：点击 测试，点击 按钮添 加测试项目，选择“PS Attach”测试项，双击后进行相关设置。完 成设置后选中“生效”，再点击“GO”进行自动测试。如下图所示 ：
谢谢
Thank You
在室内地图文件中添加室内地图信息，支持添加的格式如下 图所示：
CDS软件测试流程
在Common中选择Indoor Map，如下图所示，在连接设备 并记录日志后，点击 ， 鼠标显示为 ，这时可以进行打点测试 。实时点击当前所在位置，会出现 ；当测试时是直线行走，直线 行走这段时间只需点击鼠标两次即可，即起步前点击一次当前位置 ，达到终点后点击一次当前位置，软件会自动匹配期间的数据及位 置 。图中的采样点类型也可以根据需要选择（下图以RSRP为例） 。
服务器文件路 径
线程数量 控制端口 本地路径
下载文件在服务器上的路径及文件名称 例如：/pub/myfiles.rar
设置多线程下载数量，最大支持50 FTP控制通道连接端口，默认为21 下载文件本地存储路径。如不需要保存下载文件，此处 不填写
CDS软件测试流程
（3）室内打点测试：在“添加设备”中选择Navigator；再 选择Indoor Locator，如下图所示：

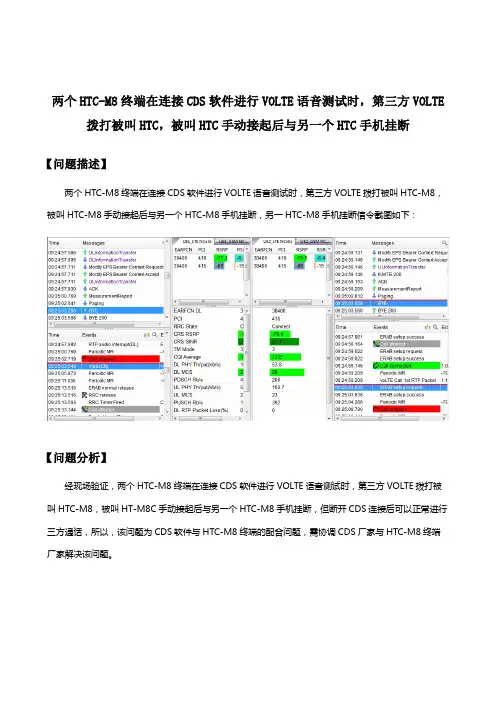

两个HTC-M8终端在连接CDS软件进行VOLTE语音测试时，第三方VOLTE 拨打被叫HTC，被叫HTC手动接起后与另一个HTC手机挂断
【问题描述】
两个HTC-M8终端在连接CDS软件进行VOLTE语音测试时，第三方VOLTE拨打被叫HTC-M8，被叫HTC-M8手动接起后与另一个HTC-M8手机挂断，另一HTC-M8手机挂断信令截图如下：
【问题分析】
经现场验证，两个HTC-M8终端在连接CDS软件进行VOLTE语音测试时，第三方VOLTE拨打被叫HTC-M8，被叫HT-M8C手动接起后与另一个HTC-M8手机挂断，但断开CDS连接后可以正常进行三方通话，所以，该问题为CDS软件与HTC-M8终端的配合问题，需协调CDS厂家与HTC-M8终端厂家解决该问题。

【问题解决】
需协调CDS厂家与HTC-M8终端厂家解决该问题。

接下来进行CDS基本操作评估目的：了解认证人员对测试软件的基本使用1.过程：设备连接并激活软件，能口头描述测试中涉及的基本软件功能任务列表：1、打开LTE DEMO视图，口述各个窗口的功能（窗口包括：信令窗、事件窗、系统信息窗中的地图窗和时间图窗、下行统计窗中PRB调度和MCS调度）；2 【操作】①插入测试软件狗，打开CDS7.1软件，打开DU Meter软件，打开图形截取软件；插入测试终端，打开1KR Manage。

②继续进行如下操作：3 【摄像开始】【口述开始】任务1：打开LTE DEMO视图，口述各个窗口的功能（窗4 ①5 ②67 【口述结束】【任务1操作完毕】2、添加测试ATE脚本，并进行配置（FTP下行）;1 【口述开始】任务2：添加测试ATE脚本，并进行配置（FTP下行）；【操作】①2 【操作】②双击测试次数1——服务器地址旁边＋——输入服务器地址5.5.4.85，用户名：test，密码：test——服务器文件路径——输入服务器地址，用户名，密码——连接——选择下载文件——确定——高级设置——测试方式：计次测试——本地路径（桌3、手工创建小区数据库，导入小区工作室，生成小区扇瓣图；关联小区数据库，地图上加载小区数据库；1 【口述开始】任务3：手工创建小区数据库，导入小区工作室，生成小区扇瓣图；关联小区数据库，地图上加载小区数据库；【操作】①打开创建好的小区数据库；②点击小区工作室图标；③导入小区工作室2 【操作】生成小区扇瓣图①③MOD3分颜色：3 【操作】关联小区数据库4 【操作】地图上加载小区数据库【口述结束】【操作完毕】4、显示图例是地图化呈现网络指标的基础，请按下面要求配置RSRP图例，像素点大小为6号：空白处双击颜色选项——“显示设置”中编辑增加——范围、颜色、确定——确定2 【操作】②设置像素点大小为6【口述结束】【操作完毕】5、锁定频点与PCI进行测试；1 【口述开始】任务5：锁定频点与PCI进行测试；【口述结束】【操作完毕】6、口述：从哪些测试值判断当前无线质量差；1 【口述开始】任务6：从哪些测试值判断当前无线质量差；【口述】从SINR、BLER、CQI等可以判断当前无线质量7、口述：怎样从后台分析模块中读出测试文件中的RSRP平均值以及CDF=10%的值；1 【口述开始】任务7：怎样从后台分析模块中读出测试文件中的RSRP平均值以及CDF=10%的值；【操作】①打开LOG文件——左侧选择分析窗口——双击“统计：IE数据”②左侧选择测试页面——RSRP平均值为：XXXCDF=10%的RSRP值为：XXX第一部分演示完毕，谢谢！【口述结束】【操作完毕】Charpter2单站验证技能评估目的：了解认证人员是否熟练掌握了单站验证的技能过程：找一个可以自由切换的地点，在指定范围内步行完成单站验证的各项测试任务，并最终输出单站验证报告，验证报告电子版随录像一并发给NSN任务列表：1.口述：验证站点基础信息整理包括哪些方面：2.口述：极好点、好点、中点、差点的选取标准；3.从系统消息里读取验证站点的RS EPRE、P-a、P-b值；②拖动上方回放按钮——在事件窗口中找到“Cell camp on”——选择在此事件之前对应的“Sysinfo”信令——双击“Sysinfo”——找到并读取RS EPRE （referenceSignalPower）和P-b对应的值。

System Information一、GSM系统消息的作用（1）系统消息就是承载GSM空中接口上主要的无线网络参数，具体包括了网络识别参数、小区选择参数、系统控制参数和网络功能参数。

通过接收系统消息，手机能够正确地接入和进行网络选择，充分利用网络提供的各种服务，同时也为网优工程师提供对网络问题进行定位进行优化的依据。

（2）BCCH系统消息属于公共信道消息（1、2、2TER、3、4），用于网络空闲状态；SACCH系统消息基本上属于TRX管理消息（5、5BIS、5TER、6），用于通话状态，即专用模式；系统消息2BIS和5BIS主要在DCS1800小区上发送；为了支持GPRS，华为还支持系统消息7、13；疑问1：1800小区最多能加多少个邻区小区呢？Answer：M1800一个小区也可以配置32个邻区,华为的M900,M1800都支持32个邻区的配置；如果M1800配置的同频段的小区数超过16，那么就要下发2BIS,2TER疑问2：华为BSS在M900小区上为什么不发送系统消息2BIS？Answer：目前华为支持的最大邻近小区数目为32个，M900小区上，使用0位图格式，任一个900的绝对频点[1~124]都能表示，也就是说使用系统消息2，就能将BA1表完全下发，故不用下发系统消息2BIS。

疑问3：对于DCS1800小区，什么时候能下发系统消息2BIS？对DCS1800小区而言，所配的同频段邻近小区数超过16时，就会下发系统消息2BIS。

所以，2BIS只是用于DCS1800。

2BIS补充携带系统消息2的与当前小区相邻的同频段（可有M900及M1800）的频点信息。

PHASE 1的900手机而言，它只认识系统消息2描述的邻近小区频点，而忽略2BIS和2TER消息携带的邻近小区频点消息。

上面这几个疑问都还存在，要继续进行研究。

2TER携带的是相邻小区不同频段的小区信息，所以PHASE 1的900，1800是不能够识别这系统消息的。

CDS 测试操作说明（以5.0为例）目录一、软件安装 (3)二、设备连接 (4)三、测试步骤和测试方法 (17)四、数据回放 (30)五、生成统计报告 (36)一、软件安装1. 硬件要求1. 计算机应保证 1.2G 以上主频，256M 以上内存2．重新安装 Window XP SP1 或 SP2 操作系统，不能安装与测试无关的其它软件，尤其是网络相关软件。

3．将系统中的任何与网络通讯相关的程序关闭，如 MSN 等。

4．关闭 Windows 的自动更新功能，在我的电脑上右键点击选择“属性”，在弹出的对话框中的“自动更新”栏中去除自更新功能。

5. Sagem 手机为 OT490 或 OT498,串口速率为 115200（默认不用设置），自由双频模式， 3+1时隙。

6．商用手机使用 Nokia6230、7610 或 N70，以及 DUK-2 数据线7．为 Sagem 手机添加 Modem 并建立两个拨号网络：Sagem cmnet 和 Sagem cmwap 并手动验证拨号连接可以使用。

详细方法参见 Sagem 调制解调器与拨号配制说明。

2. 安装步骤及注意事项1. 安装 Nokia 调制解调器并建立 Nokia cmwap 拨号连接，注意 APN 必须设置为 cmwap。

2．安装 CDS4.0 测试软件。

3．全部安装成功后使用 Windows 的系统还原功能创建一个还原点，已防止将来系统被病毒感染等异常情况后快速恢复系统。

单击“开始、所有程序、系统工具、系统还原”，在弹出的对话框中选择“创建一个还原点”，然后根据提示操作。

如果需要进行系统还原前，注意应将已测试的日志文件备份出来。

或将系统做 GHOST 备份。

二、设备连接1. SAGEM 手机设置设置手机支持网络版本1. 按▲或▼键，选择 Test tool, 按 Select 键；2. 按▲或▼键，选择 Info & settings, 按 Select 键；3. 按▲或▼键，选择 Release, 按 OK 键；4. 按▲或▼键，选择 Release 97, 按 OK 键；如果测试 EDGE 则选择Release 4设置手机的时隙配置1. 按▲或▼键，选择 Test tool, 按 Select 键；2. 按▲或▼键，选择 Info & settings, 按 Select 键；3. 按▲或▼键，选择 Mobile info, 按 Select 键；4. 按▲或▼键，选择 Multislot classes, 按 Select 键；5. 按 Modify 设置 GPRS multislot class [4(3+1)] 和E-GPRS multislot class[8(4+1)]时隙关闭彩信自动提取：1．按▲或▼键，选择短信息, 按选择键；2．按▲或▼键，选择选项, 按选择键；3．按▲或▼键，选择多媒体信息, 按选择键；4．按▲或▼键，选择高级设定, 按选择键；5．按▲或▼键，进入忽略 MMS, 选项选择.SMS 消息模式选择1. 按▲或▼键，选择 Test tool, 按 Select 键；2．按▲或▼键，选择 Info&Settings, 按 Select 键；3．按▲或▼键, 选择 GPRS settings , 按 Select 键；4. 按▲或▼键, 选择 SMS mode , 按 Select 键；5. 按▲或▼键,选择 GSM only , 按 Select 键；SAGEM OT490 连接设置1. 按▲或▼键，选择 Connectivity, 按 Select 键；2．按▲或▼键，选择 Info&Settings, 按 Select 键；3．按▲或▼键, 选择 USB Mode , 按 Select 键；4. 按▲或▼键, 选择 Modem , 按 Validate 键；2. SAGEM 手机连接及设置打开 sagem 数据线驱动程序 20070131_Sagem_USB_Drivers_setup 双击安装如图：插入 SAGEM OT490 、498 的 USB 数据线，等系统发现硬件以后点击下一步下一步重新拔插数据线,系统将自动安装驱动完成！打开‘设备管理器’安装后会自动添加两个调制解调器，分别做为trace 和Modem 的用途双击 Sagem USB Mobile pseudo CDC Trace 调制解调器，在‘属性’的‘调制解调器’里面查看端口，该端口就是 CDS4.0 软件在连接 SAGEM 手机所用的端口。

一、主叫信令流程随机接入（终端和基站上下行同步，物理层过程）↑RRC Connection Request （终端告诉RRC发起的业务类型，CMS短信。

MOC.MTC）↓RRC Connection Set up (初始资源分配，建立小区主频点，上下行时隙，码道) ↑RRC Connection Set up Complete （以上三步为RRC连接建立）↑CM Service Request （初始直传）↓Authentication Request （证明请求，是否为合法用户）↑Authentication Response （证明回应，以上两步为鉴权过程）↓Security Mode Command （安全模式指令）↑Security Mode Complete （安全模式完成，以上两步为加密过程）↑Set up （主叫->核心网，包含被叫号码）↓Call Proceeding （呼叫进行）Identity Request （身份请求）Identity Response （身份回应）↓Radio Bearer Set up(DL-DCCH) （无线设备承载主频点，工作频点，时隙）↑Radio Bearer Set up Complete （以上两条为RB建立过程）Alerting （发信号）Progress 前进Connect （接通电话->主被叫呼叫接通）Connect Acknowledge （告知已收到）Disconnect 断开Release 释放Release CompleteRRC Connection Release (DL-DCCH)RRC Connection Release CompleteRRC Connection Release CompleteRRC Connection Release CompleteRRC Connection Release Complete协议层RRC 终端和RNC之间的信令交互NAS层信令->终端和核心网信令主叫的RB建立完成后发起对被叫的寻呼Connect 之前未接通之后掉话主叫信令流程说明随机接入RRC连接建立（终端和基站上下行同步完成后->终端和RNC之间信令链接）建立初始直传（终端和核心网主叫的信令链接。
