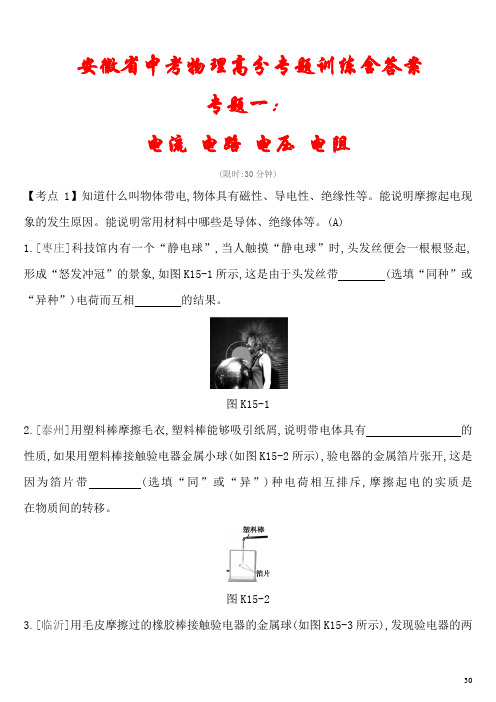

安徽省中考物理高分专题训练含答案专题一：电流电路电压电阻(限时:30分钟)【考点1】知道什么叫物体带电,物体具有磁性、导电性、绝缘性等。
能说明摩擦起电现象的发生原因。
能说明常用材料中哪些是导体、绝缘体等。
(A)1.[枣庄]科技馆内有一个“静电球”,当人触摸“静电球”时,头发丝便会一根根竖起,形成“怒发冲冠”的景象,如图K15-1所示,这是由于头发丝带(选填“同种”或“异种”)电荷而互相的结果。
图K15-12.[泰州]用塑料棒摩擦毛衣,塑料棒能够吸引纸屑,说明带电体具有的性质,如果用塑料棒接触验电器金属小球(如图K15-2所示),验电器的金属箔片张开,这是因为箔片带(选填“同”或“异”)种电荷相互排斥,摩擦起电的实质是在物质间的转移。
图K15-23.[临沂]用毛皮摩擦过的橡胶棒接触验电器的金属球(如图K15-3所示),发现验电器的两个金属箔片张开。
以下说法正确的是 ( )图K15-3A.毛皮和橡胶棒摩擦的过程中创造了电子B.毛皮和橡胶棒摩擦的过程中橡胶棒得到电子C.验电器的金属箔片张开是因为带了异种电荷D.橡胶棒接触验电器的金属球时,电子向橡胶棒转移4.我们在考试时,许多学科要用到2B铅笔填涂机读卡,电脑可以直接读取机读卡上的答案,这是因为2B铅笔中的石墨是(选填“导体”或“绝缘体”)。
若使用了不合格的2B铅笔,由于铅笔芯的导电性变(选填“强”或“弱”),这样可能使电脑无法识别。
【考点2】知道电路是由电源、用电器、电键等元件组成的;能说明电路中各组成元件的作用。
(A)1.在如图K15-4所示的四个电路图中,符合电路基本组成条件且连接正确的是( )图K15-42.目前市场上流行“充电宝”,它还有一个非常个性的名称—“手机伴侣”。
外出旅行时,用它给手机充电,该过程中“充电宝”相当于电路中的,手机电池相当于电路中的。
(均选填“电源”“用电器”或“开关”)【考点3】知道导体的电阻是由其长短、粗细(横截面积)、材料本身决定的。
专题(五) 初高衔接专题类型一光学初高衔接1.如图ZT5-1所示,A点到平面镜MN的距离AM=9 cm,B点到平面镜的距离BN=3 cm,MN=6 cm,请作出从A点发出的光经过平面镜反射后经过B点的光路图,并求出入射点O距M点的距离为cm。
图ZT5-12.小明喝水时,偶然发现透过水面看不见玻璃水杯外侧的手指,他感到很惊奇:玻璃和水都是透明物质,为什么光却不能透过呢?(1)他由图ZT5-2乙得到启发,用激光笔做了如图丙所示的实验,在光屏上看到了一个圆形的光斑,然后逐渐增大激光笔射向水面的入射角的角度,当增大到某一角度时,小明观察到,证实了自己的推测。
图ZT5-2(2)请你根据图乙和小明的实验,用学过的知识来解释一下:为什么透过水面看不见玻璃水杯外侧的手指?______________________________________________________________________________________________ ______________________________________________________________________________________________ 。
3.[2019·随州]半径为R的半圆形玻璃砖,圆心在O点,弧面ABC涂有反光层。
一束激光垂直于直径AC从D点R。
请画出光束经圆弧面ABC两次反射最后从直径AC边由空气射入玻璃砖(如图ZT5-3为平面图),已知OD=√22出射到空气中的光路图,要求标明两次反射过程中的入射角大小。
图ZT5-34.[2019·某某模拟]如图ZT5-4所示,S点为点光源,请画出图中S点发出的一条光线经凸透镜折射后的折射光线。
(注:该光线与主光轴不平行)图ZT5-45.如图ZT5-5所示,物体AB在凸透镜另一侧能成一个等大、倒立的实像,物距u=OB,像距v=OD,凸透镜的焦距为f。
中考物理试题电源及电表内阻问题归类分析中考物理试题中的电源及电表内阻问题可以归类分析如下：
1、电源的种类：常见的电源有直流电源和交流电源。
2、电源的内阻：电源的内阻是指电源输出电流时所需要额外消耗的电能。
它可以表示为电压降和电流的函数关系，即内阻=电压降/电流。
电源的内阻越小，则电源的输出电流能力越大，反之亦然。
3、电表的种类：常见的电表有电压表、电流表、电阻表、功率表和能量表。
4、电表的内阻：电表的内阻是指电表测量电流时所需要额外消耗的电能。
电表的内阻越小，则电表的测量精度越高，反之亦然。
5、电源与电表的连接：在实验中，电源通常是通过导线将电源的负极和待测设备的负极连接，电表的负极和待测设备的负极也是连接的。
电源的正极和电表的正极则分别连接待测设备的正极。
这样，在测量时，电流就会流过电源、电表和待测设备。
6、电源与电表内阻对测量精度的影响：在测量时，电源和电表的内阻都会对测量精度产生影响。
当电源的内阻较大时，电源输出的电流就会减小，这会导致测量的电流值偏小。
同样，当电表的内阻较大时，电表测量的电流值也会偏小。
因此，在进行电学测量时，应使用内阻尽可能小的电源和电表，以提高测量精度。
2024年中考物理专题复习—单表法测未知电阻阻值的方法一、只有电压表如何测未知电阻R x 的阻值原理：UR I=1.电压表+电压表+定值电阻器材：2个电压表、电源、开关、定值电阻R 0、未知电阻R x、导线若干。
步骤：①根据电路图，连接实物图，闭合开关，分别读出电压表V 1、V 2的示数为U 1、U 2；②计算出电路中的电流：10U I R =；③未知电阻的阻值：2220110==x U U U R R U I U R =2.电压表+定值电阻+开关器材：1个电压表、电源、开关、定值电阻R 0、未知电阻R x 、导线若干。
方案一：①将开关S 闭合，R 0被短路，读出电压表示数U 1；②将开关S 断开，R 0和R x 串联，读出电压表示数U 2；③求R x 。
解法一：电路中的电流：120U U I R -=未知电阻的阻值：222012120==x U U U R R U U I U U R =--解法二：当开关S 闭合：U 1=U 总，等效电路图如下：当开关S 断开：R 0的电压：U 0=U 1－U 2，等效电路图如下：当开关断开时，电路中的电流：01200=U U U I R R -=未知电阻的阻值：222012120==x U U U R R U U I U U R =--方案二：①将开关S 闭合，R x 被短路，读出电压表示数U 1；②将开关S 断开，R 0和R x 串联，读出电压表示数U 2；③求R x 。
解法一：电路中的电流：20U I R =未知电阻的阻值：1212120220==x U U U U U U R R U I U R ---=解法二：当开关S 闭合：U 1=U 总，等效电路图如下：当开关S断开，等效电路图如下：当开关断开时，电路中的电流：20U I R =，U x =U 1－U 2未知电阻的阻值：12120220==x x U U U U U R R U I U R --=3.电压表+滑动变阻器器材：电压表、电源、开关、最大阻值为R 0的滑动变阻器、未知电阻R x、导线若干。
专题(四) “内阻”计算专题类型一电表内阻的相关计算1.[2019·某某一模]我们可以用如图ZT4-1所示的电路图测量未知电阻R x的阻值。
调节电路,当电压表示数U 为2.5 V时,电流表的示数为0.5 A。
如果考虑到电流表的电阻值R为0.12 Ω,待测电阻R x'的阻值应为Ω。
图ZT4-12.[2019·长丰县二模]在实际电路中电流表、电压表的内阻不能忽略。
某同学用伏安法测量一个未知电阻R x,他先将电压表、电流表按图ZT4-2甲所示的方法连接在电源电压恒定的电路中,测得电压表、电流表的示数分别为3.0 V、3.0 mA。
接着在同一电路中,他又将同一电压表、电流表按图乙所示的方法连接,测得电压表、电流表的示数分别为2.9 V、4.0 mA。
(1)求出电流表的内阻R A。
(2)根据已知条件准确计算待测电阻R x的阻值。
图ZT4-23.[2019·蒙城一模]电学实验中使用的电流表和电压表都是由小量程电流表G(表头)改装而成的,从电路的角度看,表头就是一个电阻,同样遵循欧姆定律。
电流表G电阻R g叫电流表内阻,指针偏转到最大刻度时的电流I g叫满偏电流,加在它两端的电压U g叫满偏电压。
如图ZT4-3所示,有一个电流表G,内阻为30 Ω,满偏电流为1 mA,并联一个电阻R后,就将它改装成了一个量程为0~0.6 A的电流表A。
请解答:(1)电流表G的满偏电压U g为多少?(2)需并联的电阻R阻值为多大?(结果保留两位小数)(3)改装后的电流表A的内阻为多大?图ZT4-34.如图ZT4-4所示为一满偏电流I g=100 μA的电流计,若用一个9900 Ω的电阻R与其串联,可改装成为一个量程为0~1 V的电压表。
求:(1)此电流计的内阻为多少。
(2)若将这个电流计改装成量程为0~3 V的电压表,应串联一个多大的电阻。
图ZT4-45.[2019·瑶海区二模]实际测量中所使用的电流表和电压表是由小量程电流表改装而成的。
中考物理《电阻的测量》专题训练（附带答案）1.某兴趣小组用如图甲所示的电路测量滑动变阻器R1的最大电阻，电源电压保持不变。
该小组通过实验测得6组电压表示数U和电流表示数I的数据并在I-U图像中描点，如图乙所示。
（1）闭合开关S前，应将滑动变阻器______（填“R1”或“R2”）的滑片调至最右端；（2）请根据描点数据，在图乙中做出滑动变阻器R1的最大电阻的I-U图像；（）（3）根据做出的图像，求得R1的最大阻值为______Ω；（4）滑动变阻器R2的最大阻值至少为______ Ω；（填“20”“25”或“30”）（5）实验中发现，当滑动变阻器R2接入电路的电阻为零时，电压表的示数小于电源电压。
该小组通过讨论，对产生此现象的原因，提出了多种猜想。
他们提出的下列猜想中，最不合理的一项是______（填序号）。
A．电流表本身有电阻 B．导线本身有电阻C．电压表本身的电阻不够大 D．电压表使用前未调零2.小亮用如图甲所示的电路测量定值电阻R x的阻值。
（1）连接电路时开关应________，滑动变阻器的滑片应移动到________端（选填“左”或“右”）；（2）闭合开关，移动滑片，使电压表示数为2.4V，电流表示数如图乙所示，其读数为________A，待测电阻的阻值约为________Ω；（3）实验中，改变几次滑动变阻器滑片的位置，并记录相应数据，目的是________；（4）完成实验后，小亮按照老师的要求，设计在缺少电压表时测量待测电阻R x阻值的方案。
他选用了一个已知阻值的定值电阻R0和一块电流表等器材，用如图丙所示电路进行测量。
步骤如下：①闭合开关，记录电流表的示数为I1；②断开开关，将电流表改接到图中________（填写元件名称）的右侧。
闭合开关，记录电流表的示数为I2；③用I1、I2和R0写出R x表达式：R x＝________。
3.在“测量小灯泡电阻”的实验中，已知小灯泡的额定电压为2. 5V，正常工作时阻值大约为8Ω。
电表内阻副标题题号一二总分得分一、单选题（本大题共6小题，共12.0分）1.如图所示的电路，闭合开关后会发生的现象是()A. 两表指针均有明显偏转B. 电流表指针有明显偏转，电压表指针几乎不动C. 电压表指针有明显偏转，电流表指针几乎不动D. 两表指针均几乎不动2.如图所示，是一种“伏安法”测电阻的电路图，下列关于电阻R。
的测量误差及其产生原因的说法中正确的是A. 测量值偏大，由于电流表有内阻B. 测量值偏小，由于电压表有内阻C. 测量值偏大，由于电压表有内阻D. 测量值偏小，由于电流表有内阻3.如图所示是利用伏安法测电阻的部分电路，若考虑电表内阻对电路的影响，则关于测量误差和产生原因，下列说法正确的是()A. 测量值偏小，是由于电流表所测通过R x电流偏大B. 测量值偏小，是由于电压表所测R x两端电压偏小C. 测量值偏大，是由于电流表所测通过R x电流偏小D. 测量值偏大，是由于电压表所测R x两端电压偏大4.图示为“伏安法测小灯泡的电阻和电功率”的实验原理图。
实际上，由于电压表也有一定的分流作用，使得该实验的测量值R、P与真实值R0、P0之间存在一定的差异，若考虑电压表的分流作用，下列关系式正确的是()A. R>R0，P>P0B. R<R0，P<P0C. R<R0，P>P0D. R>R0，P<P05.如图所示是利用伏安法测电阻的部分电路，若考虑电表内阻对电路的影响，则关于测量误差和产生原因，下列说法正确的是()A. 测量值偏小，是由于电流表所测通过R x电流偏大B. 测量值偏小，是由于电压表所测R x两端电压偏小C. 测量值偏大，是由于电流表所测通过R x电流偏小D. 测量值偏大，是由于电压表所测R x两端电压偏大6.如图是用伏安法测电阻的电路图，电流表电阻可忽略不计，只考虑电压表本身的电阻，那么()A. 测量值等于电阻的实际值B. 测量值小于电阻的实际值C. 测量值大于电阻的实际值D. 测量值加电压表的内阻值等于电阻的实际值二、填空题（本大题共3小题，共6.0分）7.如图所示，A、B两点间的总电压为20V，五个电阻电阻值均为4Ω，则电流表的示数为________；电压表的示数为_______．8.如图所示为测量量程较小的电流表内阻的实验电路。
