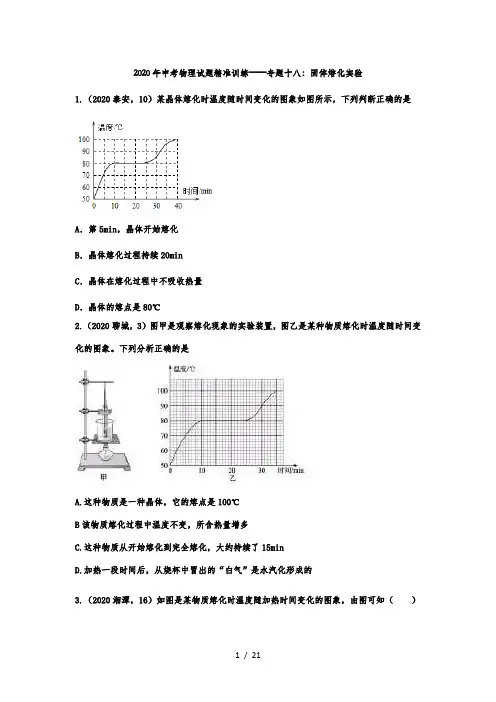

2020年中考物理试题精准训练——专题十八：固体熔化实验1.（2020泰安，10）某晶体熔化时温度随时间变化的图象如图所示，下列判断正确的是A．第5min，晶体开始熔化B．晶体熔化过程持续20minC．晶体在熔化过程中不吸收热量D．晶体的熔点是80℃2.（2020聊城，3）图甲是观察熔化现象的实验装置，图乙是某种物质熔化时温度随时间变化的图象。

下列分析正确的是A.这种物质是一种晶体，它的熔点是100℃B该物质熔化过程中温度不变，所含热量增多C.这种物质从开始熔化到完全熔化，大约持续了15minD.加热一段时间后，从烧杯中冒出的“白气”是水汽化形成的3.（2020湘潭，16）如图是某物质熔化时温度随加热时间变化的图象，由图可知（）A．该物质是晶体B．该物质的熔点为60℃C．该物质熔化过程经历了10minD．该物质在B点时全部变成了液态4.（2020盘锦，16）在“探究固体熔化时温度变化规律”的实验中。

(1)按图甲所示的实验装置组装器材，最后应调整______（填“酒精灯”或“温度计”）的位置；(2)加热一段时间后，发现试管中不断有液态物质出现，同时温度计示数保持不变，从而确定该物质是______（填“晶体”或“非晶体”）；(3)该物质全部熔化后继续加热，根据实验数据绘制出熔化后温度计示数随时间变化的图象，如图乙所示，若实验在标准大气压下进行，分析图象可知，试管中的物质______（填“能”或“不能”）沸腾；(4)另一小组在利用相同的器材进行这一实验时，观察到该物质熔化时温度计示数缓慢上升，产生这一现象的原因可能是______（填序号）。

①烧杯中的水过多②对试管内物质不断搅拌③温度计的玻璃泡碰到了试管壁5.（2020鄂尔多斯，19）某实践活动小组利用图甲的装置探究某物质熔化时温度的变化规律。

(1)装置甲中釆用“水浴”加热的好处是______；(2)根据实验数据作出该物质的温度随加热时间变化的图象，如图乙。

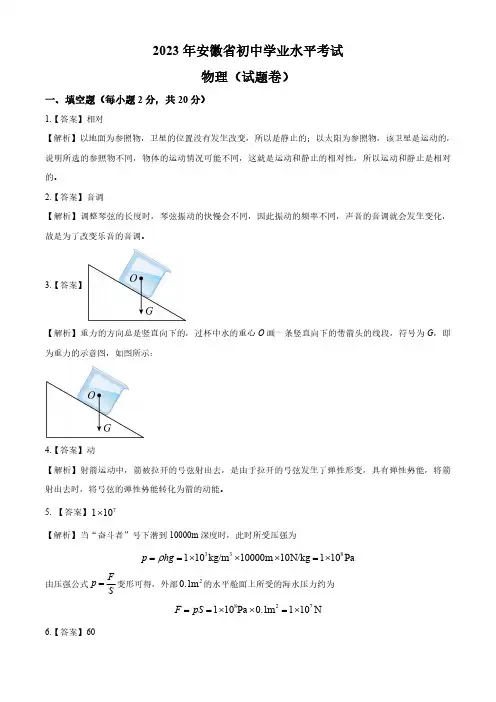

2023年安徽省初中学业水平考试物理（试题卷）一、填空题（每小题2分，共20分）1.【答案】相对【解析】以地面为参照物，卫星的位置没有发生改变，所以是静止的；以太阳为参照物，该卫星是运动的，说明所选的参照物不同，物体的运动情况可能不同，这就是运动和静止的相对性，所以运动和静止是相对的。

2.【答案】音调【解析】调整琴弦的长度时，琴弦振动的快慢会不同，因此振动的频率不同，声音的音调就会发生变化，故是为了改变乐音的音调。

3.【答案】【解析】重力的方向总是竖直向下的，过杯中水的重心O 画一条竖直向下的带箭头的线段，符号为G ，即为重力的示意图，如图所示：4.【答案】动【解析】射箭运动中，箭被拉开的弓弦射出去，是由于拉开的弓弦发生了弹性形变，具有弹性势能，将箭射出去时，将弓弦的弹性势能转化为箭的动能。

5.【答案】7110⨯【解析】当“奋斗者”号下潜到10000m 深度时，此时所受压强为338110kg/m 10000m 10N/kg 110Pap hg ρ==⨯⨯⨯=⨯由压强公式F p S=变形可得，外部20.1m 的水平舱面上所受的海水压力约为827110Pa 0.1m 110NF pS ==⨯⨯=⨯6.【答案】60【解析】根据杠杆的平衡条件1122F L F L =可得2211F L F L =则爸爸的质量为22111510N/kg 1.2m 60kg 10N/kg 0.3mm gL kg m gL ⨯⨯===⨯7.【答案】能【解析】若保持导体AB 不动，闭合开关，左右移动磁体，导体会切割磁感线，也能产生感应电流。

8.【答案】有【解析】当笔尖接触火线时，电流会经笔尖、氖管、大电阻、笔尾、人体导向大地，形成通路。

氖管会发光，这一过程中，人体会成为电路的一部分，会有微弱的电流通过。

9.【答案】3600【解析】由于5条电阻丝并联，所以每根电阻丝两端的电压都为12V ，每根电阻丝流过的电流是12V 1A 12ΩU I R ===电路中总电流是551A=5AI I ==⨯总电加热除雾装置的加热功率12V 5A=60WP UI ==⨯总1min 产生的热量为W ＝Pt ＝60W×1×60s ＝3600J10.【答案】8【解析】闭合开关1S ，将单刀双掷开关2S 掷于a 端时，两电阻串联，电压表测量电源电压，此时电压表示数为2.5V ，可知电源电压为2.5V ；将2S 切换到b 端时，电压表测量R 0两端电压，此时R 0两端电压为0 1.5V U =，此时R x 两端电压为0 2.5V 1.5V=1Vx U U U =-=-电源由串联电路中电流处处相等，可得通过两电阻的电流相等，则有0xI I =由U I R=得00x xU U R R =带入数据得1.5V 1V 12xR =Ω解得，x R 的阻值为8x R =Ω二、选择题（每小题2分，共14分；每小题给出的四个选项中，只有一个选项是符合题意的）11.【答案】C【解析】由于玻璃棒上的原子核束缚电子的能力弱，在与丝绸摩擦的过程中，一部分电子从玻璃棒转移到丝绸上，从而使得玻璃棒失去电子，带正电；而丝绸得到电子，带负电。

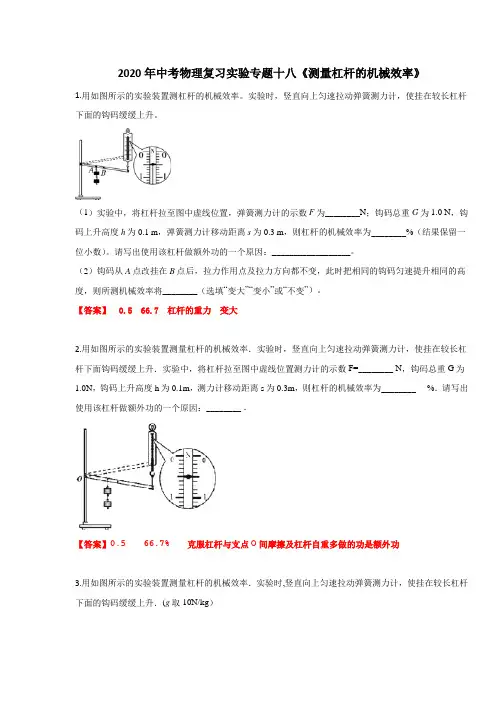

2020年中考物理复习实验专题十八《测量杠杆的机械效率》1.用如图所示的实验装置测杠杆的机械效率。

实验时，竖直向上匀速拉动弹簧测力计，使挂在较长杠杆下面的钩码缓缓上升。

（1）实验中，将杠杆拉至图中虚线位置，弹簧测力计的示数F为________N；钩码总重G为1.0 N，钩码上升高度h为0.1 m，弹簧测力计移动距离s为0.3 m，则杠杆的机械效率为________%（结果保留一位小数）。

请写出使用该杠杆做额外功的一个原因：__________________。

（2）钩码从A点改挂在B点后，拉力作用点及拉力方向都不变，此时把相同的钩码匀速提升相同的高度，则所测机械效率将________（选填“变大”“变小”或“不变”）。

【答案】0.566.7杠杆的重力变大2.用如图所示的实验装置测量杠杆的机械效率．实验时，竖直向上匀速拉动弹簧测力计，使挂在较长杠杆下面钩码缓缓上升．实验中，将杠杆拉至图中虚线位置测力计的示数F=________ N，钩码总重G为1.0N，钩码上升高度h为0.1m，测力计移动距离s为0.3m，则杠杆的机械效率为________%．请写出使用该杠杆做额外功的一个原因：________．【答案】0.566.7%克服杠杆与支点O间摩擦及杠杆自重多做的功是额外功3.用如图所示的实验装置测量杠杆的机械效率．实验时,竖直向上匀速拉动弹簧测力计，使挂在较长杠杆下面的钩码缓缓上升．(g取10N/kg）（1）实验中,将杠杆拉至图中虚线位置,测力计的示数F为________N,钩码总重G为1.0N，钩码上升高度h为0.1m，测力计移动距离s为0.3m，则杠杆的机械效率为________%．请写出使用该杠杆做额外功的一个原因：________．（2）为了进一步研究杠杆的机械效率与哪些因素有关,一位同学用该实验装置,先后将钩码挂在A、B两点,测量并计算得到下表所示的两组数据次数钩码悬挂点钩码总重G/N 钩码移动高h/m 拉力F/N 测力计移动距离s/m 机械效率1 A点 1.5 0.10 0.7 0.30 71.42 B点 2.0 0.15 1.2 0.30 83.3根据表中数据,能否得出“杠杆的机械效率与所挂钩码的重有关,钩码越重其效率越高”的结论?答:________．请简要说明两条理由:①________；②________．【答案】0.566.7克服杠杆自重力（克服摩擦力）等做功不能两次实验时钩码没有挂在同一位置仅根据一次对比实验所得结论是不可靠的4.用如图所示的实验装置测量杠杆的机械效率。

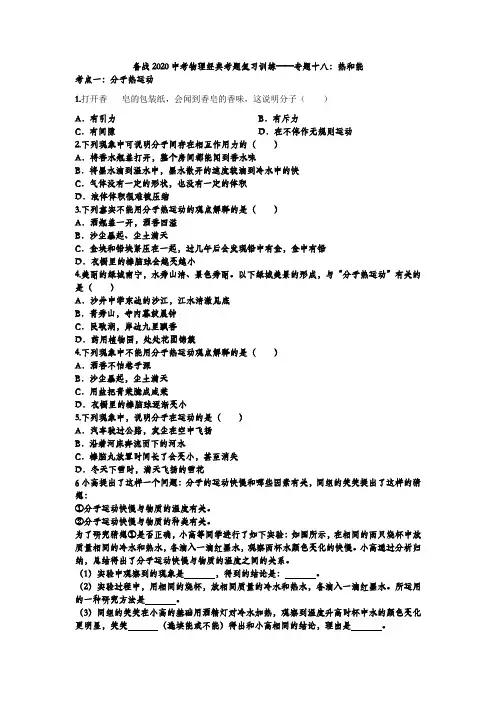

备战2020中考物理经典考题复习训练——专题十八：热和能考点一：分子热运动1.打开香皂的包装纸，会闻到香皂的香味，这说明分子（）A．有引力B．有斥力C．有间隙D．在不停作无规则运动2.下列现象中可说明分子间存在相互作用力的（）A．将香水瓶盖打开，整个房间都能闻到香水味B．将墨水滴到温水中，墨水散开的速度较滴到冷水中的快C．气体没有一定的形状，也没有一定的体积D．液体体积很难被压缩3.下列事实不能用分子热运动的观点解释的是（）A．酒瓶盖一开，酒香四溢B．沙尘暴起、尘土满天C．金块和铅块紧压在一起，过几年后会发现铅中有金，金中有铅D．衣橱里的樟脑球会越变越小4.美丽的绿城南宁，水秀山清、景色秀丽。

以下绿城美景的形成，与“分子热运动”有关的是（）A．沙井中学东边的沙江，江水清澈见底B．青秀山，寺内暮鼓晨钟C．民歌湖，岸边九里飘香D．药用植物园，处处花团锦簇4.下列现象中不能用分子热运动观点解释的是（）A．酒香不怕巷子深B．沙尘暴起，尘土满天C．用盐把青菜腌成咸菜D．衣橱里的樟脑球逐渐变小5.下列现象中，说明分子在运动的是（）A．汽车驶过公路，灰尘在空中飞扬B．沿着河床奔流而下的河水C．樟脑丸放置时间长了会变小，甚至消失D．冬天下雪时，满天飞扬的雪花6小高提出了这样一个问题：分子的运动快慢和哪些因素有关，同组的笑笑提出了这样的猜想：①分子运动快慢与物质的温度有关。

②分子运动快慢与物质的种类有关。

为了研究猜想①是否正确，小高等同学进行了如下实验：如图所示，在相同的两只烧杯中放质量相同的冷水和热水，各滴入一滴红墨水，观察两杯水颜色变化的快慢。

小高通过分析归纳，总结得出了分子运动快慢与物质的温度之间的关系。

（1）实验中观察到的现象是，得到的结论是：。

（2）实验过程中，用相同的烧杯，放相同质量的冷水和热水，各滴入一滴红墨水。

所运用的一种研究方法是。

（3）同组的笑笑在小高的基础用酒精灯对冷水加热，观察到温度升高时杯中水的颜色变化更明显，笑笑（选填能或不能）得出和小高相同的结论，理由是。

中考物理力学专题复习（十八）托里拆利实验（大气压强）学校:___________姓名：___________班级：___________考号：___________一、单选题1．在做托里拆利实验时，玻璃管内外水银面的高度差取决于（）A．玻璃管的长度B．玻璃管是否竖直C．玻璃管的粗细D．当时大气压的大小2．在托里拆利实验实验中，下列说法是正确的是（）A．该装置从地面拿到高山上，水银柱会下降B．玻璃管越粗，管内水银柱越低C．玻璃管倾斜导致液面高度差变大D．玻璃管内水银液面上方是空气3．如图所示，是托里拆利实验的规范操作过程，关于托里拆利实验，下面说法错误的是（）A．实验中玻璃管内水银面的上方气压为零B．是大气压支持玻璃管内的水银柱，使它不下落C．大气压的数值等于这段水银柱产生的压强D．玻璃管倾斜会影响实验测量结果4．在托里拆利实验和自制气压计的相关知识中，下列说法错误的是（）A．当两者都拿到山顶时，托里拆利实验的玻璃管内水银液面下降，而自制气压计玻璃管内液面上升B．自制气压计使用时，受温度的影响较大C．自制气压计时要先向瓶内吹气，是为了使瓶内气压大于外界大气压D．托里拆利实验玻璃管内如果有少量空气，气压测量值会偏大5．如图所示是托里拆利实验的过程，下列说法错误的是（ ）A ．图1中，在玻璃管内灌满水是为了排尽管内空气B ．图2中，在把玻璃管倒放入水银槽内时，要等管口浸没在水银内时松开堵玻璃管口的手C ．图3中，托起水银柱的是大气压D ．图4中，倾斜玻璃管，会使得测量大气压变化6．如图所示，为托里拆利实验装置图，下列操作能使玻璃中内外液面高度差发生改变的是（ ）A ．将玻璃换成更粗或更细的B ．将玻璃管稍微倾斜C ．将玻璃管稍微向上提一点（管口未离开液面）D ．将该装置从一楼拿到六楼7．图甲是托里拆利实验装置，图乙是一个“自制气压计”(用插有细管的橡皮塞塞住装有水的瓶子口，下管口没入水中，通过上管口向瓶内吹气，水沿管上升到P 点)，P 点与瓶内水面Q 高度差为3h ，下列说法正确的是（ ）A ．甲图中的托里拆利实验装置测出当地的大气压是()12g h h ρ+水银B ．同时带着两装置登山，会发现1h 会变小，3h 会增大C ．乙图中的自制气压计测出当地当时的大气压是3gh ρ水D ．将甲图中的托里拆利实验中玻璃管倾斜，管内水银柱竖直高度变高8．关于托里拆利实验，以下说法中正确的是（）A．管中水银面静止时，玻璃管内水银面上方气压等于管外大气压B．换用粗的玻璃管，管内外水银高度差会变小C．将玻璃管稍微倾斜，管内外水银面高度差不变D．如果在管顶开一个小孔，水银柱将会在大气压的作用下向上喷出来9．如图所示装置，一端开口的玻璃管长约1m，灌满汞液，倒插在汞液槽中，下列说法正确的是（）A．此装置是一个连通器B．第一次利用此装置测出大气压强大小的科学家是托里拆利C．利用此装置不管在哪里测出大气压强值一定为760mm汞柱高D．将此装置从山脚移到山顶，管内外汞液面高度差变大10．下列现象中与大气压强无关的是（）A．托里拆利实验B．用注射器吸取药液C．“天问一号”在火星上留下足迹D．高原上水的沸点低11．如图所示是做测量大气压值的实验，下列说法中错误的是（）A．若大气压变大，则玻璃管中水银柱的液面上升B．在大气压不变的情况下，若换用更粗的玻璃管，则管中水银柱的液面会下降C．在大气压不变的情况下，如果玻璃管内水银柱上方混入有少量空气，玻璃管中水银柱的液面会下降D．在大气压不变的情况下，无论是倾斜玻璃管，还是向上提玻璃管（管口不离开水银槽中的水银面），玻璃管中与水银槽中的水银面高度差都不变12．物理小组在做托里拆利实验时，测得的大气压值比真实值小，其原因可能是（）A．玻璃管没有放竖直B．水槽内的水银太多C．玻璃管太粗D．玻璃管内混入了少量的空气13．利用托里拆利实验测定大气压的数值时，下列过程会导致测量数值发生变化的是（）A．向水银槽中添加少许水银B．使玻璃管稍倾斜一点C．将实验装置从山脚移到山顶D．换用稍粗点的玻璃管14．下面所做探究实验与得出结论相匹配的是（）A．托里拆利实验可以得出液体内部存在压强B．奥斯特实验可以得出通电导体周围存在磁场C．用小磁针探究磁体周围磁场的实验可以得出磁感线是真实存在的D．探究带电体间的相互作用的实验可以得出同种电荷相互吸引，异种电荷相互排斥15．在托里拆利实验中，下列情况会对测量结果产生影响的是（）A．从山脚移到山顶做实验B．往水银槽中多加些水银C．将玻璃管稍微倾斜一些D．将水银槽内的玻璃管轻轻上提一点二、填空题16．（1）测定大气压值的著名实验是______实验，大气压值约为_______帕。

专题十八中华传统文化中的物理问题及其试题解析一、学会知道哪些中考物理试题渗透中华传统文化如武术、饮食、品酒、茶艺、厨艺等；古代四大发明、各种传统节日等；大量的诗、词、歌、赋、格言、俗语等。

还有很多很多。

其中很多传统文化还包含有一定的物理知识。

在教学中、在中考命题时，结合传统文化知识，可使学生兴趣盎然、气氛活跃，能起到锦上添花的作用。

能打造一条靓丽的中考风景线。

近几年中考试题与传统文化联系的实例有：1.指南针；2.诗词；3.端午节、元宵佳节；4.古代建造宫殿移动大木料的情景；5.踢毽子起源于汉代；6.木偶戏；7.气锅鸡等等。

二、渗透中华传统文化的中考物理试题考查方式及其解析1.四大发明.中国古代的四大发明：造纸术、印刷术、指南针、火药。

算盘也是古代的重要发明。

本题的指南针应用于方向测定，对于军事和经济生活有着重要的作用，尤其是对于航海事业的发展意义重大……指南针为明代航海家郑和远航东非等地提供了条件。

就世界范围来说，指南针的发明和应用，为哥伦布发现美洲的航行和麦哲伦的环球航行提供了技术保证。

【例题1】指南针是我国古代四大发明之一，其实质就是一个小磁针，它有N、S两极，使用时指南的那端是极．指南针能够指南北是因为地球周围的空间存在着．答案：S；地磁场．解析：由于地磁的北极在地理的南极附近，地磁的南极在地理的北极附近；根据同名磁极相互排斥，异名磁性相互吸引可知，小磁针静止时指南的那端是S极；由此可知，指南针能够指南北是因为地球周围的空间存在着地磁场．【例题2】图甲是我国早期的指南针﹣司南，它的S极与条形磁铁的N极相互（选填“排斥”或“吸引“）。

2018年5月21日，我国发射了一颗名叫“鹊桥”的卫星，如图乙所示，该卫星在发射升空的过程中，若以“鹊桥”卫星为参照物，地面上的建筑物是（选填“运动”或”静止”）的。

答案：吸引；运动。

解析：根据磁极间的相互作用可判断与小磁针的相互作用情况。

在研究物体运动时，要选择参照的标准，即参照物，物体的位置相对于参照物发生变化，则运动，不发生变化，则静止。

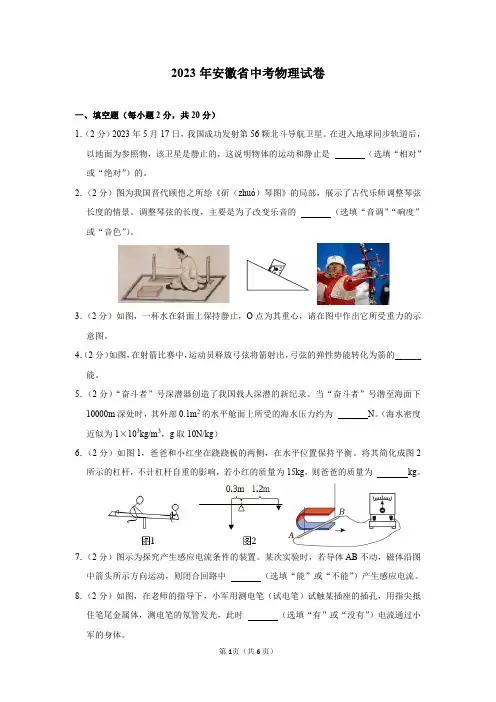

2023年安徽省中考物理试卷一、填空题（每小题2分，共20分）1．（2分）2023年5月17日，我国成功发射第56颗北斗导航卫星。

在进入地球同步轨道后，以地面为参照物，该卫星是静止的，这说明物体的运动和静止是（选填“相对”或“绝对”）的。

2．（2分）图为我国晋代顾恺之所绘《斫（zhuó）琴图》的局部，展示了古代乐师调整琴弦长度的情景。

调整琴弦的长度，主要是为了改变乐音的（选填“音调”“响度”或“音色”）。

3．（2分）如图，一杯水在斜面上保持静止，O点为其重心，请在图中作出它所受重力的示意图。

4．（2分）如图，在射箭比赛中，运动员释放弓弦将箭射出，弓弦的弹性势能转化为箭的______能。

5．（2分）“奋斗者”号深潜器创造了我国载人深潜的新纪录。

当“奋斗者”号潜至海面下10000m深处时，其外部0.1m2的水平舱面上所受的海水压力约为N。

（海水密度近似为1×103kg/m3，g取10N/kg）6．（2分）如图1，爸爸和小红坐在跷跷板的两侧，在水平位置保持平衡。

将其简化成图2所示的杠杆，不计杠杆自重的影响，若小红的质量为15kg，则爸爸的质量为kg。

7．（2分）图示为探究产生感应电流条件的装置。

某次实验时，若导体AB不动，磁体沿图中箭头所示方向运动，则闭合回路中（选填“能”或“不能”）产生感应电流。

8．（2分）如图，在老师的指导下，小军用测电笔（试电笔）试触某插座的插孔，用指尖抵住笔尾金属体，测电笔的氖管发光，此时（选填“有”或“没有”）电流通过小军的身体。

9．（2分）在某汽车尾部的挡风玻璃上，有一种电加热除雾装置，它由5条阻值均为12Ω的电阻丝并联而成，简化结构如图所示。

该装置与12V的汽车电池接通工作1min，产生的总热量为J。

10．（2分）如图所示的电路中，电阻R0＝12Ω。

闭合开关S1，将单刀双掷开关S2掷于a端，电压表示数为2.5V；将S2切换到b端，电压表示数为1.5V，则电阻R x的阻值为Ω。

2019年中考物理真题集锦——专题十八：电功率1.（2019广安，27）小蕊同学在学习了电学知识后，观察到生活中的许多电热器都有多个挡位，于是他利用电压恒为10V的电源和两个阻值不同的定值电阻，设计了如图所示的电路来探究电热器的多挡位问题。

已知R1＝20Ω、R2＝30Ω，请计算：（1）S2闭合，S1、S3断开时，电路中的电流；（2）S3断开，S1、S2闭合时，通电5min电路消耗的电能；（3）该电路的最大功率和最小功率之比。

2.（2019自贡，30）图13是小邦同学设计的调光灯电路，R0为定值电阻，S为选择开关，当S接触a点时，小灯泡正常发光但不能调光，当S接触b点时，电路断开，当S接触c点时，电路可连续调光。

已知滑动变阻器R的规格为“10Ω2A”，灯泡L上标着“10V12W”的字样，电源电压恒为16V．灯泡电阻随温度变化。

（1）求定值电阻R0的阻值；（2）当S接触c点时，调节R的滑片至中点位置，电路中的电流为1A，求此时灯泡的实际功率。

3.（2019泸州，21）小明家电热水器铭牌标识为“220V1000W”。

由于使用了多年，该电热水器中的电热丝明显氧化导致其电阻发生了变化，为准确测量氧化电热丝的实际电阻值，小明在家中把该电热水器单独接入220V的家庭电路中工作5min，发现电能表指示灯闪烁了242次，电能表规格如图所示。

问：（1）小明测得该电热水器的实际电功率是多少？（2）该电热水器氧化电热丝的实际电阻值是多少？（3）为恢复该电热水器的铭牌功率，可与氧化电热丝并联一段新的电热丝，则并联的这段电热丝的电阻值为多少？4.（2019宿迁，18）某电器厂设计了一种具有高、中、低温三挡的家用电火锅，该火锅产品铭牌和电路图如图所示：（1）当开关S1断开，S2接a时，该电火锅选用______档工作（选填“高温”、“中温“或“低温”）。

（2）当电火锅使用中温档正常工作时，电路中电流是多大？接入电路的电热丝的阻值是多少？（3）用电火锅高温档在额定电压下烧水7分钟，电流做了多少功？若电热丝产生的热量全部被水吸收，在1个标准大气压下，能使1kg初温为20℃的水升高多少℃（c水=4.2×103J/ （kg?℃））？5.（2019黔西南，21）如图所示的电路，电源电压保持不变，R1＝30Ω，R2＝10Ω．当闭合开关S1、S，断开S2时，电流表的示数为0.4A。

安徽省中考物理临考题号押题第18题（含解析）（2019·安徽中考物理第18题）图为研究“影响滑动摩擦力大小的因素”实验的示意图。

实验的过程为：a．用弹簧测力计缓缓拉动木块。

使它沿水平长木板滑动，当测力计示数稳定后，该示数即为此状态下滑动摩擦力的大小。

b．改变放在木块上的砝码。

测出此种情况下的滑动摩擦力。

c．换用材料相同但表面粗糙的长木板，保持木块上的砝码不变，测出此种情况下的滑动摩擦力。

…（1）该实验的原理是________；（2）该实验的结论是：________。

【答案】（1）二力平衡；（2）滑动摩擦力的大小跟压力大小及接触面的粗糙程度有关。

【解析】（1）用弹簧测力计水平拉动木块做匀速直线运动时，拉力与摩擦力是一对平衡力，根据二力平衡条件可得出二者大小相等；（2）比较a、b次实验可知，接触面的粗糙程度，压力大小不同，结果摩擦力的大小不同，所以滑动摩擦力的大小与压力大小有关；比较a、c两次使用数据可知，压力大小相同，接触粗糙程度不同，结果摩擦力的大小不同，说明滑动摩擦力的大小与接触面的粗糙程度有关；综上分析可知，该实验的结论是：滑动摩擦力的大小跟压力大小及接触面的粗糙程度有关。

如图所示是“研究影响滑动摩擦力大小的因素”的实验装置。

实验中用到了一个弹簧测力计、一个木块、一个砝码、两个材料相同但表面粗糙程度不同的长木板。

（1）将木块放在水平长木板上，用弹簧测力计________匀速拉动木块，使木块沿长木板做匀速直线运动。

这样，读出弹簧测力计所示的拉力就可以得到________之间的滑动摩擦力。

（2）在乙实验中砝码随着木块一起做匀速直线运动，请画出此时砝码受力的示意图。

（3）由________两次实验可以得出结论：滑动摩擦力的大小跟接触面的粗糙程度有关。

（4）在实验过程中，若拉物体做匀速直线运动时，测力计示数是4N，此时摩擦力为________N，若拉力增大到7N时，摩擦力为________N。

安徽省中考物理历年考题----实验题18．为测量某金属块的密度：(l）用调节好的天平测金属块的质量，天平平衡时，右盘中所加的祛码和游码位置如图甲所示。

则所测金属块的质量是____g。

(2）把金属块放人装有60cm3水的量筒中，液面上升的位置如图乙所示，则金属块的体积是________cm3。

该金属块的密度是________kg/m3。

19．下图是研究光的折射规律的实验原理图；下表中记录了不同的入射角和对应的折射角的实验测量数据。

它透明介质中也可得到具有相同规律的实验数据），对光从空气进入其它透明介质中的折射规律加以总结（补充完整）a．折射光线跟入射光线和法线在同一平面内，并且分别位于法线两侧；b．_____________________。

(2）请定量比较实验数据．把你新的发现写在下面：_____________________。

20．用如图所示的电路来测量未知电阻R X的阻值，R0阻值已知。

(1）将实验过程补充完整：a．对照电路图连接好电路，并将滑动变阻器的滑片滑至阻值最大处；b．闭合开关，__________________________________________。

c．断开开关，整理器材。

(2）用测量所得的物理量和已知量符号表示出待测电阻R X＝_____________。

(3）写出本实验中滑动变阻器的作用：_______________________________________。

21．农村地区常有用地窖储藏农作物的习惯。

由于植物的呼吸，地窖内会不断地积蓄C02气体，浓度过高时将威胁到人的安全。

为试探C02的“浓度”，人们常将点燃的蜡烛带到地窖里。

如果蜡烛熄灭说明C0浓度过高，如果蜡烛没熄灭说明浓度不高。

其实，你也可以用所学的物理规律来解决这个问题。

现在给你一只。

轻小的气球，里面充有空气后扎住口。

请你用浮力和密度方面的知识大致判断地窖里C02气体的“浓度”是否危及人身安全。

把你的实验方法、可能看到的现象、你的判断以及其中的物理道理填写在下面的表格中：22．程跃要做“测定小灯泡功率”的实验，请你跟随程跃边实验边思考，逐一回答下面的几个问题。

实验十八、探究电阻大小的影响因素的实验。

【实验目的】：探究影响电阻大小的因素有哪些【猜想假设】影响导体电阻大小的因素可能是，导体的材料、长度、横截面积等。

【实验方法】：控制变量法和转换法【实验设计】：（1）在几个因素中，如何研究其中的一个因素是否影响电阻的大小，常用的方法是控制变量法。

①保持材料和横截面积一定，研究电阻与导体长度的关系。

②保持材料和长度一定，研究电阻与导体横截面积的关系。

③保持长度和横截面积一定，研究电阻与导体材料的关系。

（2）已经提供了如图所示的几种导体，还需要的器材有：电源、电流表、开关、导线（3）电路图：【实验过程】：①探究电阻大小跟导体长度的关系应选择A、B两根电阻丝。

表1结论：导体的材料和横截面积一定时，导体的长度越长，导体的电阻越大。

②探究电阻的大小跟导体横截面积的关系应选择A、C两根电阻丝。

表2结论：导体的长度、材料一定时，导体的横截面积越小，导体的电阻越大。

③探究电阻的大小跟导体材料的关系应选择A、D两根电阻丝。

结论：导体的电阻与材料有关。

【实验补充】：导体的电阻受温度的影响：（1）导体的电阻与它的温度的高低有关，金属导体的电阻通常随温度的升高而增大。

而有些导体的电阻，如铅笔芯（石墨），其电阻是随着温度的升高而减小。

在温度变化不大时，一般不考虑温度对电阻的影响。

（2）在超低温的情况下电阻突然减小为零。

【考点方向】：1、结论可总结成公式，其中ρ叫电阻率，与导体的材料有关。

假如架设一条输电线路，一般选铝导线，因为在相同条件下，铝的电阻小，减小了输电线的电能损失；而且铝导线相对来说价格便宜。

2、研究电阻与导体材料关系时”控制长度和横截面积不变，只改变材料，看电流表示数的变化，从而得出电阻与材料有关的结论。

3、该实验用到了两个实验探究方法：控制变量法和转换法。

4、该实验中“转换法”的使用体现把电流表示数的变化情况来表示电阻的大小。

5、实验中用其中一个规格的材料实验时，发现刚闭合开关电流表的读数和过一段时间后第二次电流表的读数有明显的不同，说明电阻的大小还受温度的影响。
