挤出成型-料筒设计

图4.3所示的温度曲线只是稳定挤出过程中 温度的宏观表示。表4.是几种塑料挤出成型的参考温度。
表4.1 热塑性塑料挤出成型的温度参数
塑料名称
丙烯酸类聚合物 醋酸纤化物
聚酰胺（PA） 聚乙烯（PE）
加料段 室温 室温 室温~90 室温
挤出温度/°C
压缩段
均化段
100~170
约200
110~130
约150
塑料成型工艺与模具设计
挤出成型工艺参数
温度
挤出成型工艺参数
压力 挤出速度
牵引速度
1. 挤出成型温度应指塑料熔体的温度，
该温度在很大程度上取决于料筒和螺杆的 温度。
图4.3所示为沿料筒轴线方向测得的聚 乙烯的温度曲线。
图4.3聚乙烯挤出成型的温度曲线
1 料筒温度曲线；2 螺杆温度曲线；3 物料（PE） 的温度；4 物料（PE）的平均温度； 5 物料 （PE）的最低温度；D 料筒的直径
调整螺杆转速是控制挤出速度的主要 措施。
4. 牵引速度
挤出成型必须设置牵引装置。从机头 和口模中挤出的塑件，在牵引力作用下将 会发生拉伸取向。
牵引速度与挤出速度的比值称为牵引 比（牵伸比、拉伸比），其值必须≥1。
塑料成型工艺与模具设计
140~180
约270
90~140
约180
机头及口模段 175~210 175~190 180~270 160~200
原料中的水分/%
≤0.025 <0.5 <0.3 <0.3
硬聚氯乙烯（HPVC） 室温~60
120~170
约180
170~190
<0.2
软聚氯乙烯及氯乙 烯共聚物

二、挤出成型过程
既有混合过 程，也有成 型过程
树脂原料 加热黏流 塑料熔体
助剂
混合过程
加压 挤出连续体
一定规格的 制品
切割 成型连续体
冷却定型
成型过程
以 管 材 挤 出 原料 成型为例
挤出连续体
熔体
定型连续体
制品
三、挤出成型特点
1. 可以连续化生产，生产效率高。 2. 设备自动化程度高，劳动强度低。 3. 生产操作简单，工艺控制容易。 4. 原料适应性强，适用大多数热塑性树脂和少数热固性 树脂。 5. 可生产的产品广泛，同一台挤出机，只要更换不同的 辅机，就可以生产不同的制品。
挤出成型
挤出成型特点
一、挤出成概述
挤出成型又叫挤出模塑，是利用加热使塑料熔融塑化成 为流动状态，然后在机械力（螺杆或柱塞的挤压）的作用下， 使熔融塑料通过一定形状的口模制成具有恒定截面连续的制 品，适用于绝大部分热塑性树脂和部分热固性树脂。
除了用于挤出造粒、染色、树脂掺和等共混改性，还可用于塑 料薄膜、网材、带包覆层的产品、截面一定、长度连续的管材、板 材、片材、棒材、打包带、单丝和异型材等塑料制品的生产。
料表面接近或达到黏流温度，表面发黏。
要求：输送能力要稍高于熔融段和均化段。
2. 压缩段 （熔融段）
位置：螺杆中部一段。 作用：输送物料，使物料受到热和剪切作用熔 融塑化，并进一步压实和排出气体。 特点：物料逐渐由玻璃态转变为粘流态，在熔 融段末端物料为粘流态。 要求：螺杆结构逐渐紧密，使物料进一步压实。
（3）横流（环流） 由垂直于螺棱方向的分速
度引起的使物料在螺槽内产生翻 转运动。对生产能力没有影响， 但能促进物料的混合和热交换。
（4）漏流 由机筒与螺棱间隙处形成的

挤出成型的工艺过程
1．加热阶段
经过炼胶处理的胶料原料由挤出机料斗加入料 筒后，在料筒温度和螺杆旋转、压实及混合作用下， 由固态的粒状或粉状转变为具有一定流动性的均匀 熔体。
2019年6月9日星期日
5
® 信誉至上 义气争荣 自强不息 善待天下
挤出成型的工艺过程
2．挤出成型阶段
均匀加热的胶料熔体随螺杆的旋转向料筒前端移动， 在螺杆的旋转挤压作用下，通过一定形状的口模而 获得与口模形状一致的型材。
影响挤出速度的因素有很多，如料筒的结构、 螺杆转速、加热冷却系统的结构和塑料的性能等。 在挤出机结构和胶料品种及胶条类型确定的情况下， 挤出速度与螺杆转速有关，因此调整螺杆转速是控 制挤出速度的主要措施。
2019年6月9日星期日
11
® 信誉至上 义气争荣 自强不息 善待天下
挤出成型工艺参数
4．牵引速度
通过牵引的胶条可根据使用要求在切割装置上 裁剪或在卷取8
® 信誉至上 义气争荣 自强不息 善待天下
挤出成型工艺参数
1．温度
温度是挤出成型中的重要参数之一。严格地说， 挤出成型温度应该是指料筒中的胶料熔体温度，但 是该温度在很大程度上取决于料筒和螺杆的温度， 所以，在实际生产中为了检测方便，经常用料筒温 度近似表示成型温度。
挤出成型胶条的截面形状均取决于挤出模具， 所以，挤出模具设计的合理性，是保证良好的挤出 成型工艺和挤出成型质量的决定因素。
2019年6月9日星期日
13
® 信誉至上 义气争荣 自强不息 善待天下
挤出成型模具的结构组成
1．机头
机头是挤出塑料制件成型的主要部件，它的作 用是将来自挤出机的熔融塑料由螺旋运动转变为直 线运动，并进一步塑化，产生必要的成型压力，保 证塑件密实，从而获得截面与口模形状相似的型材。 下面以典型的管材挤出成型机头为例，介绍机头的 结构组成。

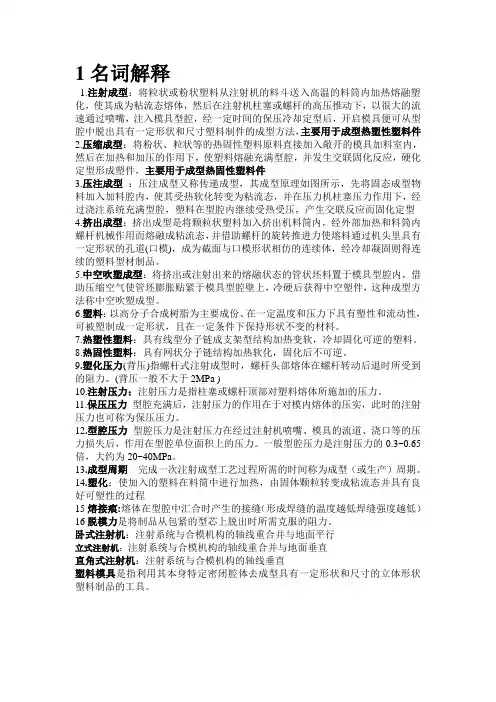

1名词解释1.注射成型：将粒状或粉状塑料从注射机的料斗送入高温的料筒内加热熔融塑化，使其成为粘流态熔体，然后在注射机柱塞或螺杆的高压推动下，以很大的流速通过喷嘴，注入模具型腔，经一定时间的保压冷却定型后，开启模具便可从型腔中脱出具有一定形状和尺寸塑料制件的成型方法，主要用于成型热塑性塑料件2.压缩成型：将粉状、粒状等的热固性塑料原料直接加入敞开的模具加料室内，然后在加热和加压的作用下，使塑料熔融充满型腔，并发生交联固化反应，硬化定型形成塑件，主要用于成型热固性塑料件3.压注成型：压注成型又称传递成型，其成型原理如图所示，先将固态成型物料加入加料腔内，使其受热软化转变为粘流态，并在压力机柱塞压力作用下，经过浇注系统充满型腔，塑料在型腔内继续受热受压，产生交联反应而固化定型4.挤出成型：挤出成型是将颗粒状塑料加入挤出机料筒内，经外部加热和料筒内螺杆机械作用而熔融成粘流态，并借助螺杆的旋转推进力使熔料通过机头里具有一定形状的孔道(口模)，成为截面与口模形状相仿的连续体，经冷却凝固则得连续的塑料型材制品。

5.中空吹塑成型：将挤出或注射出来的熔融状态的管状坯料置于模具型腔内，借助压缩空气使管坯膨胀贴紧于模具型腔壁上，冷硬后获得中空塑件，这种成型方法称中空吹塑成型。

6.塑料：以高分子合成树脂为主要成份、在一定温度和压力下具有塑性和流动性，可被塑制成一定形状，且在一定条件下保持形状不变的材料。

7.热塑性塑料：具有线型分子链成支架型结构加热变软，冷却固化可逆的塑料。

8.热固性塑料：具有网状分子链结构加热软化，固化后不可逆。

9.塑化压力(背压)指螺杆式注射成型时，螺杆头部熔体在螺杆转动后退时所受到的阻力。

(背压一般不大于2MPa )10.注射压力：注射压力是指柱塞或螺杆顶部对塑料熔体所施加的压力。

11.保压压力型腔充满后，注射压力的作用在于对模内熔体的压实，此时的注射压力也可称为保压压力。

12.型腔压力型腔压力是注射压力在经过注射机喷嘴、模具的流道、浇口等的压力损失后，作用在型腔单位面积上的压力。
