本讲内容§3.1 粉末模压成形原理§3.2 成形技术-1§3.3 成形技术-2程继贵材料科学与工程学院本讲内容-成形技术部分一、成形前的粉末冶金二、模压成形技术三、等静压成形四、粉末连续成形五、浆料成形专题-粉末注射成形四、粉末连续成形定义：粉末在压力作用下由松散状态经过连续变化而成 为具有一定密度、强度以及所需尺寸形状压坯或 制品的过程。

主要包括：粉末轧制、挤压、喷射成形、楔形压制等基本特征：● 是模压成形方法的重要补充，可以生产 普通模压成形无法生产的多孔或致密的 板、带、棒、及管材等；● 比钢模压制需要较少的设备、容器。

（一）金属粉末轧制（Powder rolling）概述1.1. 概述粉末轧制的概念：粉末在一对轧棍之间在轧辊力的作用下压实成具有一定强度的连续带坯的过程。

粉末轧制的特点：● 与熔铸轧制相比：11）基本原理相同，要实现轧制：μ+ξ>α2）可轧制出熔铸轧制无法生产或难以生产的板、带材等（尤多层复合板、带）33）工艺流程短、节能、成本较低44）压坯或产品成分精确可控、轧制产品各向同性55）成材率较高● 与模压成形相比：1）轧制能耗比压制低22）可以生产模压成形无法生产的板、带材3）压坯密度更均匀，压坯长度原则上不限44）板带材宽度、厚度有限：δ=（1/100 ~1/300）D，一般≤10mm 粉末轧制适用于生产宽度几百mm，厚度10mm 以下，长度原则不限的板带材，或D/D/δδ很大的衬套等粉末轧制的分类：● 粉末直接轧制（direct powder rolling ）应用较广泛：对塑性好的粉末 ● 粉末粘结轧制 (bonded powder rolling)加入粘结剂改善粉末体的成形性● 包套粉末热轧（canned powder hot rolling ） 对活性粉末以及要求高致密度的材料粉末冷轧粉末热轧按进料方式分为：水平、垂直和倾斜轧制轧制过程的定量关系（轧制带坯厚度、密度与粉末特性及轧辊尺寸之间的定量关系）基本概念及符号： 咬入层、咬入角α（α1） H α— 咬入宽度δR — 轧制带坯厚度D 、r r —— 轧辊直径、半径 ρ松、ρ压—粉末松装密度及轧坯密度V 进、V 轧— 粉末进料速度和轧制速度粉末料柱宽度 B ≈轧坯宽度 b H α图4-26 粉末轧制时的咬入区和变形区H αδ几何关系：质量关系：1cos 1cos 11−−=⎥⎦⎤⎢⎣⎡−+=z D D R R ηαδδαηρρ）（）（松压进轧v v /=η松压ρρ/=z ——延伸系数————压紧系数 定量关系式：影响轧制过程的因素1）粉末性能● 松装密度： ρ松↑，ρ压↑，δ↑（保证轧制条件下）● 流动性： 流动性↑，V进↑，η↓， ρ压↑，δ↑（保证轧制条件下）● 粉末硬度：低的粉末硬度便于变形和形成高的机械啮 合，↑成形性，↑压坯强度2）轧辊直径↑D, ρ（δR固定）；δR ↑（ρ一定）3）给料方式水平与垂直：垂直 V V进↑，ρ↑、δR↑4）轧制速度↑ω,ρ、δR↓（m不变）5）辊缝t↑t，轧制压力降低，ρ↓，δR↑粉末轧制工艺：粉末准备→ 喂料（水平、垂直方式）→轧制（冷轧、热轧） → 轧坯→烧结（直接烧结、成卷烧结）粉末冷轧工艺● 室温下轧制● 轧制速度较低：0.6-30m/s● 轧坯可卷成卷后烧结，也可烧结后卷成卷，还可烧结后再热轧冷轧冷轧+ 热轧粉末热轧工艺● 可以对粉末、预成形坯等进行轧制● 防氧化—包套（真空）轧制或气氛保护粉末轧制的应用�多孔板材，如过滤板、催化剂板材�层状复合材料带、板材�多层钢背支撑轴承�纤维增强复合材料粉末、粉末压坯或粉末烧结坯在外力作用下，通过挤压筒的挤压嘴挤成坯料或制品的成形方法（二）粉末挤压1. 概述●粉末挤压的定义Powder Extrusion挤● 挤压的分类�粉末直接挤压（冷挤压）：适应于塑性好的金属粉末�粉末增塑挤压：粉末加入一定量的成形剂或粘结剂后挤压，适应于硬质粉末如硬质合金粉末�粉末包套热挤：适应于弥散强化合金等�烧结坯或粉末压坯的热挤压：适应于塑性较好的有色金属材料。

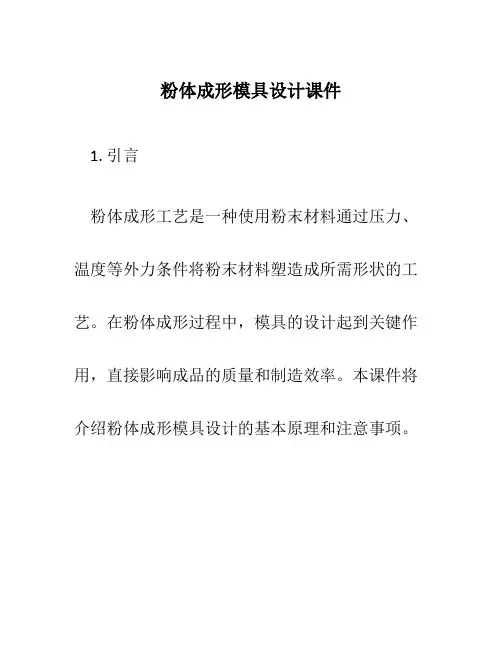

粉体成形模具设计课件1. 引言粉体成形工艺是一种使用粉末材料通过压力、温度等外力条件将粉末材料塑造成所需形状的工艺。

在粉体成形过程中，模具的设计起到关键作用，直接影响成品的质量和制造效率。

本课件将介绍粉体成形模具设计的基本原理和注意事项。

2. 粉体成形模具的分类根据粉体成形工艺的特点和要求，粉体成形模具可以分为压制模具、注射模具、挤压模具等。

各种模具在设计上有一些共性，但也有一些独特的要求。

2.1 压制模具设计要点压制模具用于将粉末材料在一定温度和压力下压制成形。

其设计要点包括： - 模具结构设计：模具应具有足够的刚性和稳定性，以承受高压下的冲击力和变形力，并保证成品的形状和尺寸精度。

- 凸模和凹模设计：凸模应具有充分的刚性和耐磨性，凹模则需考虑排料和顶出等因素。

- 压头设计：压头应根据成品形状的复杂程度和压制力的大小进行合理设计。

2.2 注射模具设计要点注射模具用于将粉末材料注入到模腔中，通过压力和温度使其固化成形。

其设计要点包括： - 模具结构设计：注射模具应具有较高的刚性和耐磨性，以承受注射时的压力和冲击力。

- 模腔设计：模腔应根据产品的形状和尺寸合理设计，以确保成品的几何形状和尺寸精度。

- 引导系统设计：引导系统用于将粉末材料引导到模腔中，其设计要考虑粉末流动性和材料浇注的均匀性等因素。

2.3 挤压模具设计要点挤压模具用于将粉末材料在挤压机内通过挤压头挤出，并在模具中固化成形。

其设计要点包括：- 模具结构设计：挤压模具要求具有足够的刚性和稳定性，以承受挤压时的冲击力和变形力。

- 模腔设计：模腔应根据挤压头和产品的形状合理设计，以确保挤压成品的形状和尺寸精度。

- 冷却系统设计：冷却系统用于快速降低模具温度，以便加快成品的固化速度和提高生产效率。

3. 粉体成形模具设计步骤粉体成形模具设计一般包括以下几个步骤：3.1 确定产品形状和尺寸根据产品的要求和实际应用，确定所需的形状和尺寸。
